OpenGL（十八） 顶点数组和抗锯齿（反走样）设置

顶点数组函数可以在一个数组里包含大量的与顶点相关的数据，并且可以减少函数的调用。使用顶点数组需要先启用顶点数组功能，使用glEnableClientState函数启用顶点数组，参数可以是GL_VERTEX_ARRAY（顶点数据）和GL_COLOR_ARRAY（颜色数组），颜色数组可以为每个顶点分别分配颜色。

glVertexPointer (GLint size, GLenum type, GLsizei stride, const GLvoid *pointer);

第一个参数size，代表顶点数组中数据的维度，只能是2，3或4，即二维、三维、四维；

第二个参数type，代表顶点数组中每个数据的类型，如GL_INT，GL_FLOAT；

第三个参数stride，代表连续顶点之间的字节偏移量，经常使用一个int型常量乘以sizeof（int/float）来表示；

第四个参数pointer，指向数组数据的起始位置；

glDrawElements (GLenum mode, GLsizei count, GLenum type, const GLvoid *indices)

第一个参数mode指定用顶点数组创建的图元的类型；

第二个参数count，代表整个图元包含的顶点数；

第三个参数type，是顶点数组序列数据的类型，GL_UNSIGNED_BYTE或GL_UNSIGNED_INT；

第四个参数indices，顶点数组序列数据的起始位置；

glDrawArrays (GLenum mode, GLint first, GLsizei count);

第一个参数mode指定用顶点数组创建的图元的类型；

第二个参数first指定从顶点数组内起始的位置偏移量；

第三个参数count指定顶点数量；

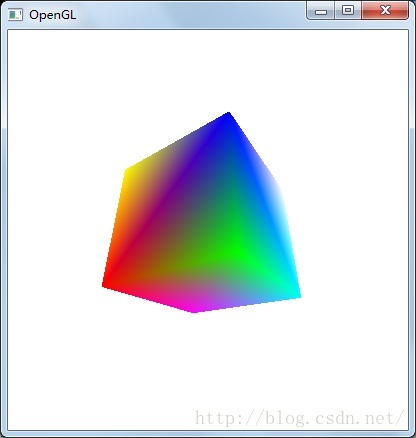

用顶点数组绘制立方体的三个面：

#include <glut.h>

GLsizei windowWidth=400,windowHeight=400;
GLfloat data[]={-10,-10,10,1,0,0,
	10,-10,10,0,1,0,
	10,10,10,0,0,1,
	-10,10,10,1,1,0,
	-10,-10,-10,1,0,1,
	10,-10,-10,0,1,1,
	10,10,-10,1,1,1};
GLubyte index[]={0,1,2,3,4,5,1,0,2,1,5,6};

void Init()
{
	glEnable(GL_DEPTH_TEST);
	glMatrixMode(GL_PROJECTION);
	glLoadIdentity();
	gluPerspective(75,1,1,50);
	glMatrixMode(GL_MODELVIEW);
	glLoadIdentity();
	gluLookAt(20,-20,30,0,0,0,0,1,0);
}

void Display()
{
	glClearColor(1,1,1,1);
	glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);
	glEnableClientState(GL_VERTEX_ARRAY);
	glEnableClientState(GL_COLOR_ARRAY);
	glColorPointer(3,GL_FLOAT,6*sizeof(GLfloat),&data[3]);
	glVertexPointer(3,GL_FLOAT,6*sizeof(GLfloat),&data[0]);
	//glDrawArrays(GL_QUADS,0,8);
	glDrawElements(GL_QUADS,12,GL_UNSIGNED_BYTE,index);
	glutSwapBuffers();
}


int main(int argc, char *argv[])
{
	glutInit(&argc, argv);   //初始化GLUT
	glutInitDisplayMode(GLUT_RGB | GLUT_DOUBLE);
	glutInitWindowPosition(500, 200);
	glutInitWindowSize(windowWidth, windowHeight);
	glutCreateWindow("OpenGL");
	Init();
	glutDisplayFunc(&Display);   //回调函数
	glutMainLoop();
}

光栅是一个一个离散的单元，在显示的时候具有锯齿形或阶梯状外观，这种由于低频取样（不充分取样）导致的信息失真的情况称为走样，OpenGL中可以对走样进行校正。

对于点的反锯齿校正使用glEnable（GL_POINT_SMOOTH）启用对点的锯齿校正，glHint (GL_POINT_SMOOTH, GL_NICEST)函数来进行校正。

glHint函数的第一个参数是校正的图元类型：

1. GL_POINT_SMOOTH 点
2. GL_LINE_SMOOTH 线
3. GL_POLYGON_SMOOTH 多边形

第二个参数是对校正效果的设定：

1. GL_DONT_CARE  不校正
2. GL_FASTEST  优先考虑处理速度
3. GL_NICEST     优先考虑显示质量

#include <glut.h>

GLsizei windowWidth=400,windowHeight=400;

void Init()
{
	glMatrixMode(GL_MODELVIEW);
	glLoadIdentity();
	gluOrtho2D(0,400,0,400);
}

void Display()
{
	glClearColor(1,1,1,1);
	glClear(GL_COLOR_BUFFER_BIT);
	glColor3f(0,0,1);
	glPointSize(10);

	glBegin(GL_POINTS);
	glVertex2f(100,300);
	glEnd();

	glEnable(GL_POINT_SMOOTH);
	glHint(GL_POINT_SMOOTH,GL_NICEST);

	glBegin(GL_POINTS);
	glVertex2f(130,300);
	glEnd();
	glDisable(GL_POINT_SMOOTH);

	glColor3f(1,0,0);
	glLineWidth(10);

	glBegin(GL_LINES);
	glVertex2f(80,120);
	glVertex2f(280,320);
	glEnd();

	glEnable(GL_LINE_SMOOTH);
	glHint(GL_LINE_SMOOTH,GL_FASTEST);

	glBegin(GL_LINES);
	glVertex2f(80,80);
	glVertex2f(280,280);
	glEnd();

	glDisable(GL_LINE_SMOOTH);

	glFlush();
}

int main(int argc, char *argv[])
{
	glutInit(&argc, argv);   //初始化GLUT
	glutInitDisplayMode(GLUT_RGB | GLUT_SINGLE);
	glutInitWindowPosition(500, 200);
	glutInitWindowSize(windowWidth, windowHeight);
	glutCreateWindow("OpenGL");
	Init();
	glutDisplayFunc(&Display);   //回调函数
	glutMainLoop();
}

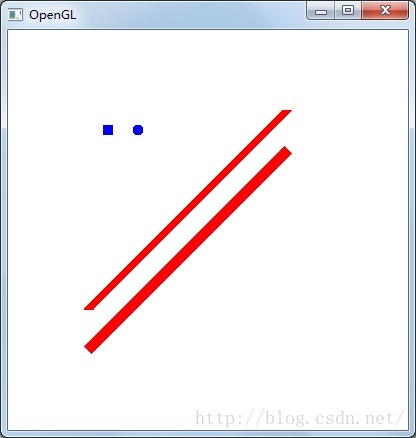

左侧是没有经过反走样校正的点和线，右侧经过校正：
