  • 形态学边界提取

    Opencv中函数getStructuringElement()可以生成形态学操作中用到的核,函数原型:

    Mat getStructuringElement(int shape, //核的形状  0:矩形  1:十字交叉形  2: 椭圆
    						  Size ksize,//核大小
    						  Point anchor=Point(-1,-1) //核中心位置,默认位于形状中心处
    						  );


    矩形、十字交叉形和椭圆形的区别可以通过输出矩阵对比一下:

    #include "core/core.hpp"
    #include "highgui/highgui.hpp"
    #include "imgproc/imgproc.hpp"
    #include <iostream>

    using namespace cv;

    int main(int argc,char *argv[])
    {
    	Mat elementRect,elementCross,elementEllipse;
    	elementRect=getStructuringElement(MORPH_RECT,Size(3,3),Point(-1,-1));
    	elementCross=getStructuringElement(MORPH_CROSS,Size(3,3),Point(-1,-1));
    	elementEllipse=getStructuringElement(MORPH_ELLIPSE,Size(3,5),Point(-1,-1));

    	std::cout<<"3*3矩形核:"<<std::endl<<elementRect<<std::endl;
    	std::cout<<"3*3十字叉形核:"<<std::endl<<elementCross<<std::endl;
    	std::cout<<"3*3椭圆形核:"<<std::endl<<elementEllipse<<std::endl;
    	system("pause");
    }

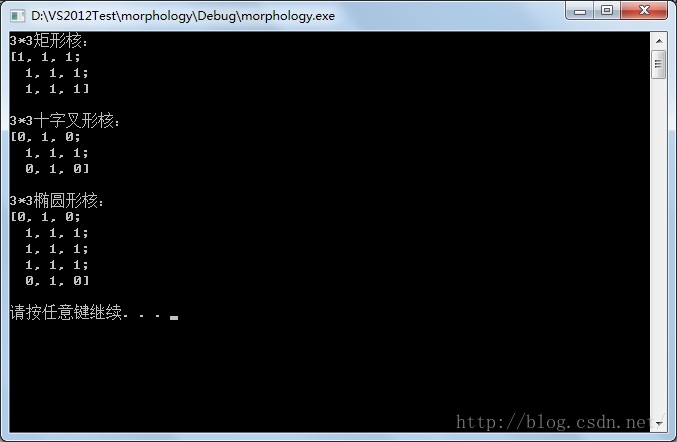

    输出:



    膨胀从字面上理解就知道是对图像胀大的操作,使图像中的物体的轮廓向外发散,体积变大;

    腐蚀从字面上理解就知道是对图像缩小的操作,腐蚀了就意味着图像中物体的边界被侵蚀了,轮廓向内收缩,体积变小了。

    要注意的是这里的膨胀和腐蚀的概念是针对图像中高亮区域而言的(二值图像中对应像素值255,白色),变大和缩小也是针对图像中高亮的部分。

    所以对图像执行膨胀,对高亮区域是胀大,面积增大,对暗区域相当于是腐蚀,面积缩小。


    下边的小程序利用形态学的膨胀和腐蚀操作提取边界。

    #include "core/core.hpp"
    #include "highgui/highgui.hpp"
    #include "imgproc/imgproc.hpp"

    using namespace cv;


    int main(int argc,char *argv[])
    {
    	Mat image,imageGray,imageDilate,imageErode,imageBorder;
    	image=imread(argv[1]);
    	resize(image,image,Size(400,400));
    	cvtColor(image,imageGray,CV_RGB2GRAY);

    	//enum { MORPH_RECT=0, MORPH_CROSS=1, MORPH_ELLIPSE=2 };
    	Mat element=getStructuringElement(1,Size(3,3),Point(-1,-1));
    	dilate(imageGray,imageDilate,element,Point(-1,-1));
    	erode(imageGray,imageErode,element,Point(-1,-1));
    	imageBorder=imageDilate-imageErode;

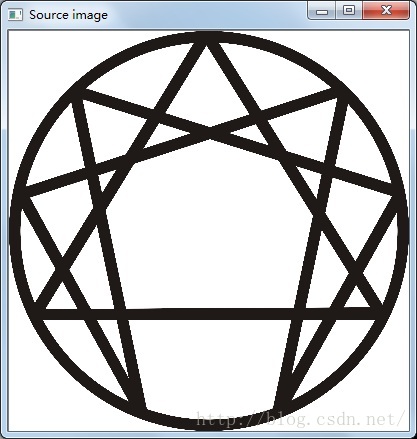

    	imshow("Source image",image);

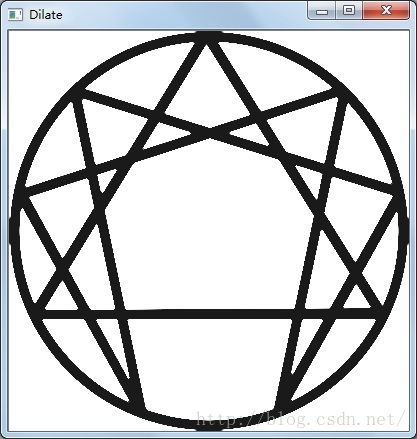

    	imshow("Dilate",imageDilate);

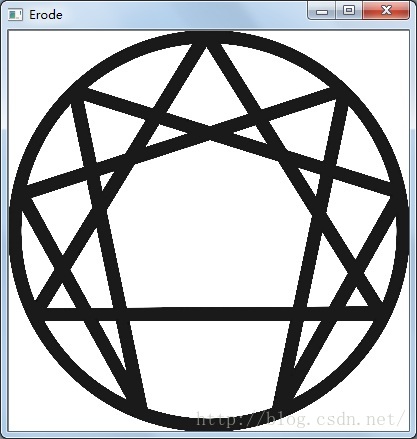

    	imshow("Erode",imageErode);

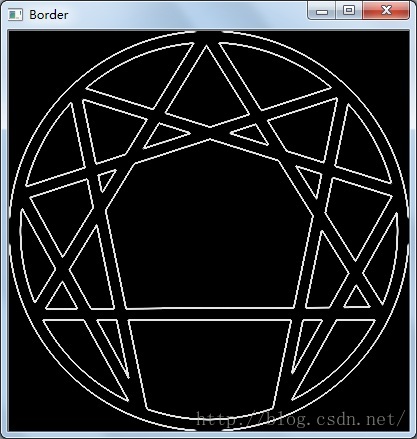

    	imshow("Border",imageBorder);
    	waitKey();
    }
