一、人脸检测与关键点检测
- 问题描述：
人脸检测解决的问题为给定一张图片，输出图片中人脸的位置，即使用方框框住人脸，输出方框的左上角坐标和右下角坐标或者左上角坐标和长宽。算法难点包括：人脸大小差异、人脸遮挡、图片模糊、角度与姿态差异、表情差异等。而关键检测则是输出人脸关键点的坐标，如左眼（x1，y1）、右眼（x2，y2）、鼻子（x3，y3）、嘴巴左上角（x4，y4）、嘴巴右上角（x5，y5）等。
- 深度学习相关算法：
（1）Cascade CNN
Cascade CNN源于发表于2015年CVPR上的一篇论文A Convolutional Neural Network Cascade for Face Detection【2】，作者提出了一种级连的CNN网络结构用于人脸检测。算法主体框架是基于V-J的瀑布流思想【1】，是传统技术和深度网络相结合的一个代表，Cascade CNN包含了多个分类器，这些分类器使用级联结构进行组织，与V-J不同的地方在于Cascade CNN采用卷积网络作为每一级的分类器。整个网络的处理流程如下图所示：
整个处理流程里包含了六个网络：12-net、12-calibration-net、24-net、24-calibration-net、48-net、48-calibration-net，其中三个二分类网络用于分类其是否为人脸，另外三个calibration网络用于矫正人脸框边界。其中第二个网络之后、第四个网络之后、第五个网络之后使用NMS算法过滤掉冗余的框。
12-net，24-net和48-net的网络结构如下图所示：
13-12-calibration-net，24-calibration-net，48-calibration-net的结构如下图所示：

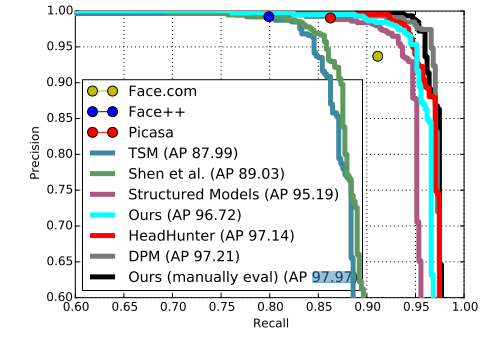

该算法结合了V-J框架构造了级连的CNN网络结构并设计边界矫正网络用来专门矫正人脸框边界，在AFW数据集上准确率达到97.97%。
（2）Faceness-Net
Faceness-Net源于论文A convolutional neural network cascade for face detection【3】，该算法基于DCNN网络【5】的人脸局部特征分类器，算法首先进行人脸局部特征的检测，使用多个基于DCNN网络的facial parts分类器对人脸进行评估，然后根据每个部件的得分进行规则分析得到Proposal的人脸区域，然后从局部到整体得到人脸候选区域，再对人脸候选区域进行人脸识别和矩形框坐标回归，该过程分为两个步骤。
第一个步骤：每个人脸局部特征使用attribute-aware网络检测并生成人脸局部图，其中一共五个特征属性： 头发、眼睛、鼻子、嘴巴、胡子。然后通过人脸局部图根据评分构建人脸候选区域，具体如下图所示：
第二个步骤：训练一个多任务的卷积网络来完成人脸二分类和矩形框坐标回归，进一步提升其效果，具体如下图所示：
Faceness从脸部特征的角度来解决人脸检测中的遮挡和姿态角度问题，其整体性能在当时是非常好的，在AFW数据集上准确率可以达到98.05%。
（3）MTCNN

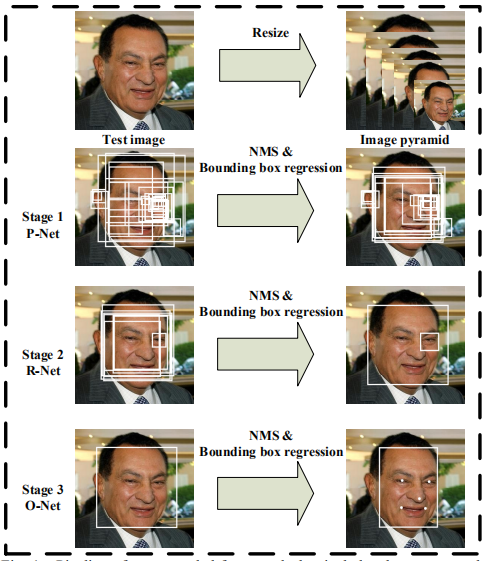

MTCNN源于论文Joint Face Detection and Alignment using Multi-task Cascaded Convolutional Networks【6】，是基于多任务级联卷积神经网络来解决人脸检测和对齐问题，同时输出图片的人脸矩阵框和关键点坐标（左眼、右眼、鼻子、嘴巴左上角、嘴巴右上角）。MTCNN为三阶的级联卷积神经网络，整体框架如下图所示：
输入阶段：为应对目标多尺度问题，将原始图像resize到不同尺寸，构建图像金字塔，作为三阶级联架构的输入，这样处理可以更好地检测大小不一的人脸。

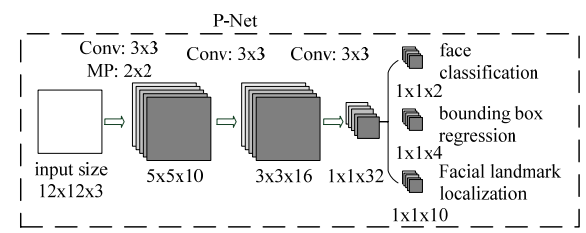

第一阶段：通过一个全部由卷积层组成的CNN，取名P-Net，获取候选人脸框、关键点坐标和人脸分类（是人脸或不是），之后采用NMS过滤掉高重叠率的候选窗口。如下图所示：

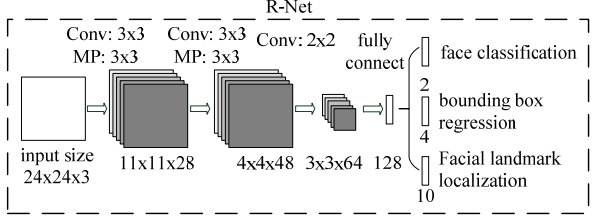

第二阶段：第一阶段输出的候选人脸框作为更为复杂的R-Net网络的输入，R-Net进一步筛除大量错误的候选人脸框，同样也通过NMS过滤掉高重叠率的候选窗口。如下图所示：

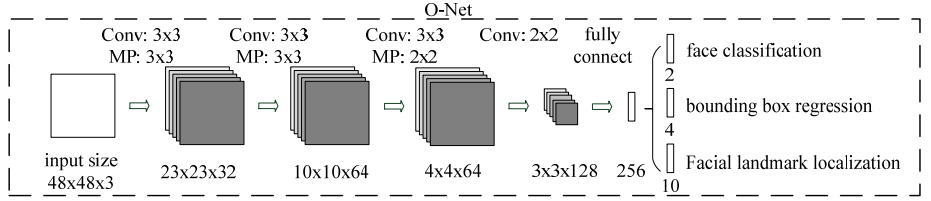

第三阶段：与第二阶段类似，最终网络输出人脸框坐标、关键点坐标和人脸分类（是人脸或不是）。如下图所示：

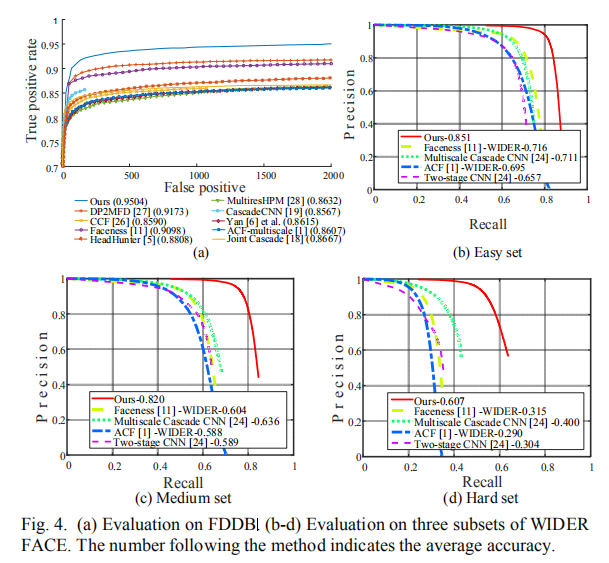

MTCNN通过三级的级联卷积神经网络对任务进行从粗到细的处理，还提出在线困难样本生成策略（online hard sample mining ）可以进一步提升性能。兼并了速度与准确率，速度在GPU上可以达到99FPS，在 FDDB数据集上可以达到95.04准确率，具体如下图所示：
二、人脸对齐（部分参考于GraceDD的博客文章）
人脸对齐通过人脸关键点检测得到人脸的关键点坐标，然后根据人脸的关键点坐标调整人脸的角度，使人脸对齐，由于输入图像的尺寸是大小不一的，人脸区域大小也不相同，角度不一样，所以要通过坐标变换，对人脸图像进行归一化操作。人脸关键点检测有很多算法可以使用包括：ASM、AAM、DCNN 、TCDCN 、MTCNN 、TCNN、TCNN等，这里就不详细介绍，主要说一下得到人脸关键点之后如何进行人脸对齐，是所有人脸达到归一化效果，该过程如下图所示：
该过程涉及到图像的仿射变换，简单来说，“仿射变换”就是：“线性变换”+“平移”，即坐标的变换。假如我们希望人脸图片归一化为尺寸大小600*600，左眼位置在（180，200），右眼位置在（420，200）。 这样人脸中心在图像高度的1/3位置，并且两个眼睛保持水平，所以我们选择左眼角位置为( 0.3*width, height / 3 )，右眼角位置为（0.7*width , height / 3） 。
利用这两个点计算图像的变换矩阵（similarity transform），该矩阵是一个2*3的矩阵，如下：
如果我们想对一个矩形进行变换，其中x、y方向的缩放因为分别为sx，sy，同时旋转一个角度 ，然后再在x方向平移tx, 在y方向平移ty
利用opencv的estimateRigidTransform方法，可以获得这样的变换矩阵，但遗憾的是，estimateRigidTransform至少需要三个点，所以我们需要构选第三个点，构造方法是用第三个点与已有的两个点构成等边三角形，这样第三个点的坐标为：
代码如下：

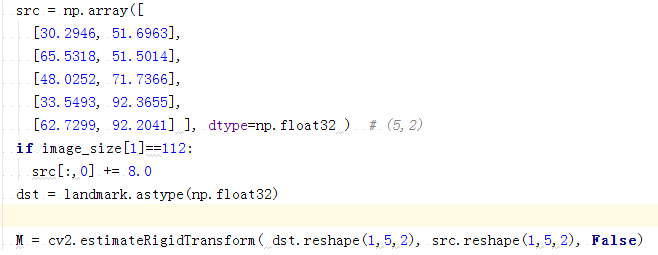

经过上一步的处理之后，所有的图像都变成一样大小，并且又三个关键点的位置是保持一致的，但因为除了三个点对齐了之外，其他点并没有对齐。所以根据得到的变换矩阵对剩下所有的点进行仿射变换，opencv代码如下所示：
img为输入图像;
warped为变换后图像，类型与src一致;
M为变换矩阵，需要通过其它函数获得，当然也可以手动输入;
Image_size为输出图像的大小;
三、 总结
本期文章主要介绍了人脸检测与对齐的相关算法，下一期我给大家介绍一下人脸表征的相关算法，即通过深度学习提取人脸特征，通过比较人脸特征进行人脸识别与验证。
