linux 下定义寄存器宏 实现类似于STM32的寄存器操作

在使用cpu资源的时候，需要设置寄存器才能使用相应的资源，而在STM32里使用寄存器会类似于下面这种

GPIOA -> ODR |=1<<3;

这样就访问并设置了端口A的 ODR 寄存器，可是有很多人不明白怎么就访问了地址了，怎么就通过一个结构体的赋值语句就能设置ODR这个寄存器呢

下面我们就来自己编写一个结构体来操作寄存器

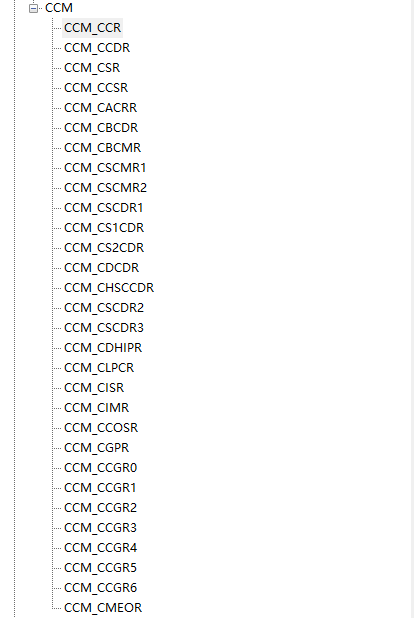

既然是结构体语句，肯定会有结构体的存在，而结构体里面的内容就是一个功能组的里面的寄存器名字，如：

这个CCM寄存器功能组里面就包含了CCM_CCR，CCM_CCDR等等，因为在一个寄存器功能组里的地址是相连或者相近的，这里面我们就可以作为一个结构体，定义如下：

typedef struct
{
    volatile unsigned int CCR;
    volatile unsigned int CCDR;
    volatile unsigned int CSR;
……
    volatile unsigned int CCGR6;
    volatile unsigned int RESERVED_3[1];
    volatile unsigned int CMEOR;
}CCM_Type;

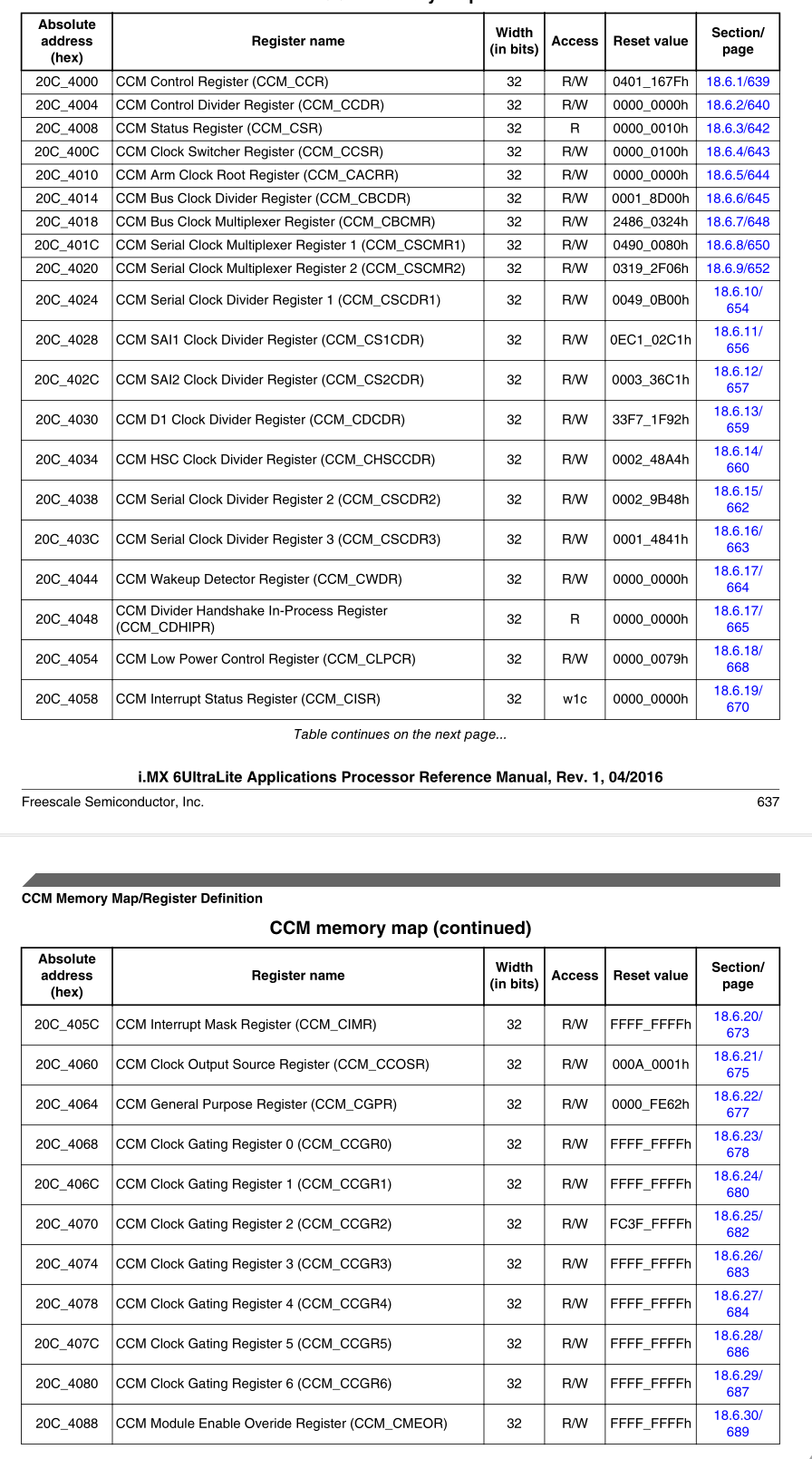

 可以看见结构体里的排列顺序与寄存器的排列顺序是一样的，但会发现在结构体中出现了一个 RESERVED_3[1];这个是在官方寄存器中是没有的，这是为什么呢，我们来看看官方寄存器表

可以看见CCM_CCGR6 地址为20C4080，CCM_CMEOR地址为20C4088，中间为相隔了8个字节地址，我们可以参考上面的寄存器地址，中间相隔为4个字节，说明这两个地址之间空了一个寄存器，我们就需要把这个寄存器地址给他用其他值来进行代替，因为我们结构体的地址是连续的，如果不占用这个地址，后面的值得地址就会偏移。

现在结构体有了，还没有指定地址，我们需要给定结构体基地址,而这个基地址就是我们这个寄存器组的第一个寄存器的地址

#define CCM_address 0x20c400  //定义基地址

给结构体基地址

#define CCM ((CCM_Type*)CCM_address) //外设指针

这样我们就可以像STM32那样使用结构体来使用寄存了

CCM -> CCR |= 1<<3;
