一、 实验目的
1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；
2） 理解 EA 界面布局和元素操作的一般技巧；
3） 熟悉 UML 中的各种图的建立和表示方法；
4） 掌握如何通过 EA 工具完成相关模型的建立
二、 实验内容及步骤
1. EA 开发环境的介绍
（1） 开始——>运行——>Enterprise Architect， 打开 Enterprise Architect 软件。 进入软件
之后， 可以选择新建一个项目。 在新建项目时， 系统会提示选择所需要的模型设计。
（2） 选择了所需要的模型之后， 可以看到， 在界面的右侧出现了相应的导航栏。 如下图所
示， 在导航栏里面列出了刚才所选择的系统模型。
（3） 假设选择用例建模， 那么可以从左侧的工具面板中拖拽出一个参与者， 并为它命名。
这样在系统里面就多了一个叫做“用户” 的参与者。
（4） 以同样的方式从左侧工具面板中拖曳一个用例， 命名为“用例一” 。
（5） 同样通过拖拽的方式， 建立用例与参与者之间的关系。 对这个关联关系， 我们还可
以设置更加细化的约束。
2. 采用EA工具完成以下ATM示例系统的UML模型的建立。
通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。

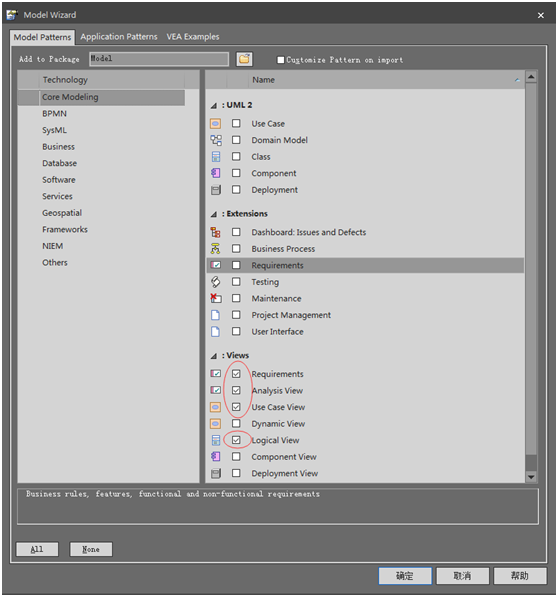

1.新建项目选择模型视图类别
2.将model更改成ATM(项目名称).

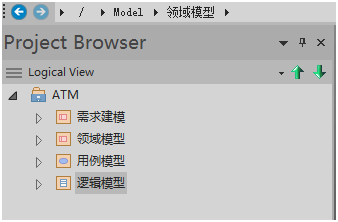

3.将Requirements更改成'需求建模',Analysis View 更改成'领域模型',Use Case View更改成'用例模型',将Logical View更改成'逻辑模型'.

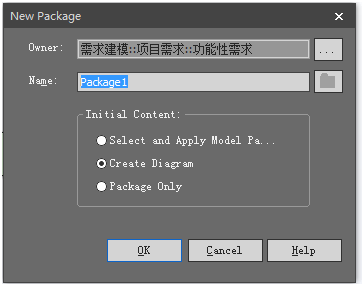

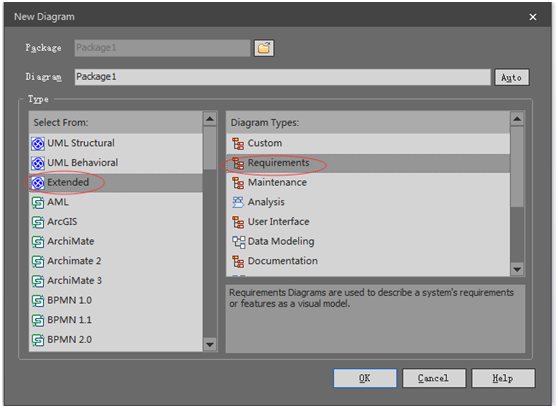

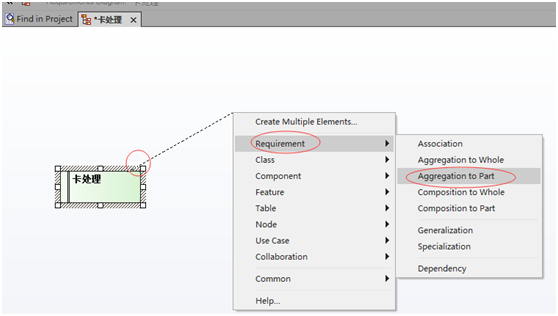

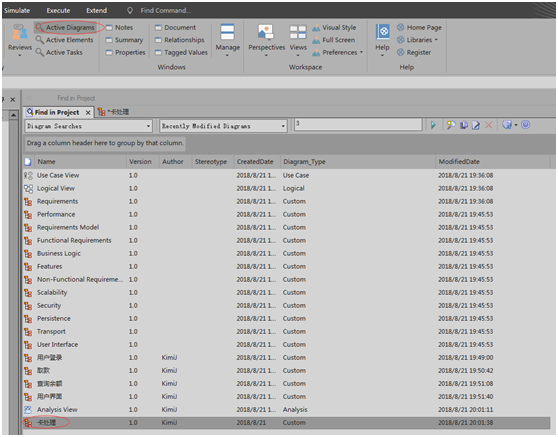

5.从Active Diagrams中找到'卡处理'的用例图,增加相关元素,从而绘制第一个子需求模块.
6.生成第3个元素'退卡',至此,第一个子模块的功能需求完成.

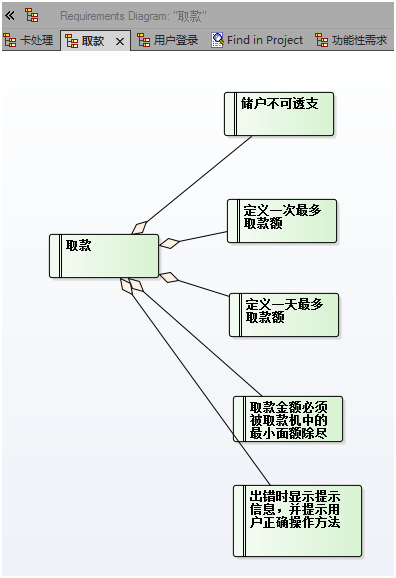

7取款子需求模块 ．
3、思考题
通过网络查找相关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON
代码的相互转换，并给出网络链接及说明。
用Rational Rose的逆向工程可以，还不错。另TogetherJ好象也行，建议试试。
可以使用Rose中的逆向工程，如果你用Rose2002那么，连关联都可以帮你做出来，很牛的。
如果你无法逆向工程，可能是你没有设置classpath，Rose也需要java的运行库的
1.JAVA
2.Eclipse plug-ins
3.EMF
https://blog.csdn.net/ydemma/article/details/38424183
https://bbs.csdn.net/topics/10308957
实验小结：
通过本次实验学会了uml建模的基本构造，学会了顺序图，类图等的构建
