二、Cocos2dx游戏开发中不同的坐标系，cocos2dx锚点

本文由qinning199原创，转载请注明：http://www.cocos2dx.net/?p=11

注：ccp是cocos2dx中的一个宏定义，表示坐标信息

一、笛卡尔坐标系

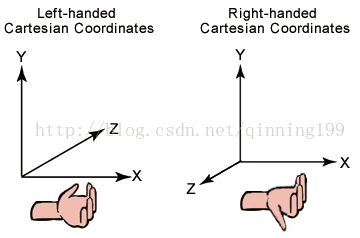

你可能在学校的几何学上已经知道笛卡尔坐标系。如果你忘记了，下面的图片可以让你回忆一下：

有3中类型的坐标系在游戏开发中你会用的到。

1）UI坐标系：

一般用于iso、android、windows sdk中：

原点（x=0,y=0)在左上角。

x方向从左侧向右侧递增。

y方向从屏幕顶部向底部递增。

2）Direct3D坐标系

DirectX用左手笛卡尔坐标系

3）OpenGL和Cocos2D坐标系

Cocos2dx和OpenGL一样用右手坐标系，在二维世界里，我们仅仅使用x轴和y轴，那么在cocos2d游戏中：

原点在屏幕的左下角，意味着屏幕在右手坐标系的第一象限中。

X轴从屏幕左侧向右侧延伸

Y轴从屏幕底部向顶部延伸

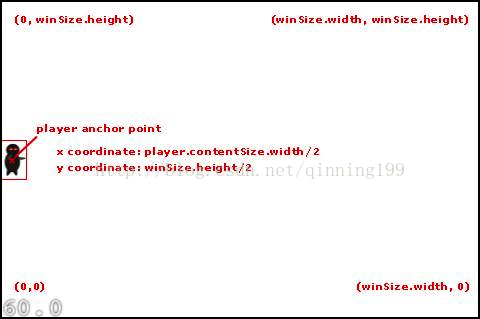

底下有张图片可以帮你理解cocos2dx坐标系：

二、父类和子类：

每一个继承自CCNode的类都有一个锚点属性。当决定如何绘制对象（Sprite，Layer，一起其他的）的时候，cocos2d-x将会考虑位置信息以及锚点信息。并且，当旋转一个物体的时候，cocos2d-x也会绕着锚点旋转。

我们创建一个灰色的Sprite的图像作为父对象，创建一个绿色的Sprite作为子对象。设置父对象的位置为ccp（100，100），锚点ccp(0,0),子对象的位置在ccp（0，0），锚点ccp（0.5，0.5）。



    CCSprite* parent = CCSprite::create("parent.png");
    parent->setAnchorPoint(ccp(0, 0));// 锚点
    parent->setPosition(ccp(100, 100));
    parent->setAnchorPoint(ccp(0, 0));
    addChild(parent);

    CCSprite* child = CCSprite::create("child.png");
    child->setAnchorPoint(ccp(0.5, 0.5));
    child->setPosition(ccp(0, 0));
    parent->addChild(child);//添加子精灵到父精灵中

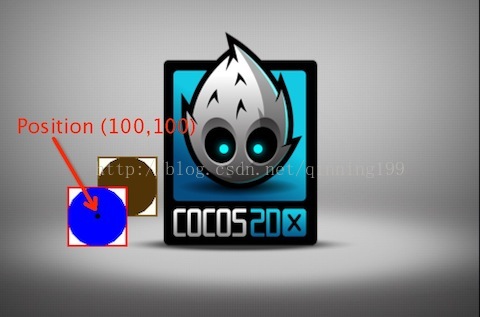

我们设置了子对象的位置在ccp（0，0），父对象的位置在ccp（100，100），因此，子对象显示在如图所示位置：

三、锚点

锚点被用于位置和旋转物体。锚点是相对坐标（也就是一个百分比），经常被用来对应一个物体内的点。例如，锚点是ccp（0.5,0.5）（表示x方向在物体50%的位置，y方向50%的位置）对应物体的中心。当设置物体位置的时候，调用setPositon时，锚点信息也会在坐标系中展示。相同的，当转动物体，物体将会随锚点转动。

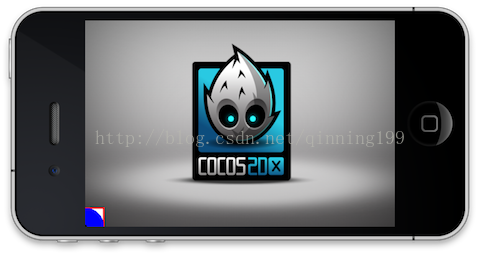

例如，如下精灵有一个锚点cpp(0,0)并且位置在ccp(0,0):





因此，精灵被放置在屏幕左下角。

// 创建精灵
CCSprite* sprite = CCSprite::create("bottomleft.png");
sprite->setAnchorPoint(ccp(0, 0));// 锚点
sprite->setPosition(ccp(0,0));
addChild(sprite);

　　

在如下的例子中，展示了锚点坐标的相对性，锚点被赋值为ccp（0.5，0.5）,位于精灵的中心。

// 创建精灵
CCSprite* sprite = CCSprite::create("center.png");
sprite->setAnchorPoint(ccp(0.5, 0.5));// Anchor Point
sprite->setPosition(ccp(0,0));
addChild(sprite);

　　

正如你所看到的的，精灵的中心位置被放置在了坐标原点（0，0）。这也就是说锚点不是一个像素值。锚点的X和Y值是相对于该节点的大小。

你也可以设置锚点为ccp(0.3,0.3)，物体左下角锚点是（0，0），右上角是(1,1)，因此ccp(0.3,0.3)表示在X方向上30%位置，Y方向上30%位置。
