Flink 源码（二十三）:Flink 任务调度机制（四）物理执行图

5 物理执行图（Task 的调度和执行）

从 1.3.6 接着进行调度的源码分析：

JobMaster.java





DefaultScheduler.java

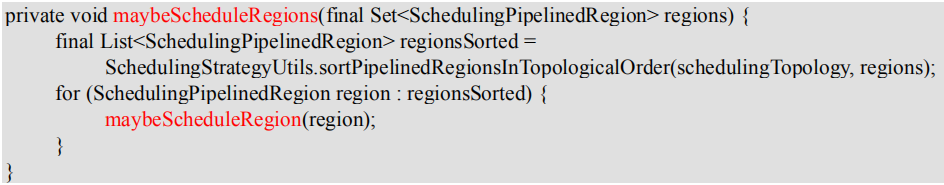

PipelinedRegionSchedulingStrategy.java

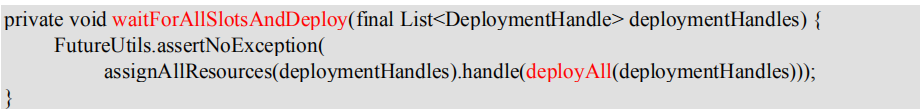

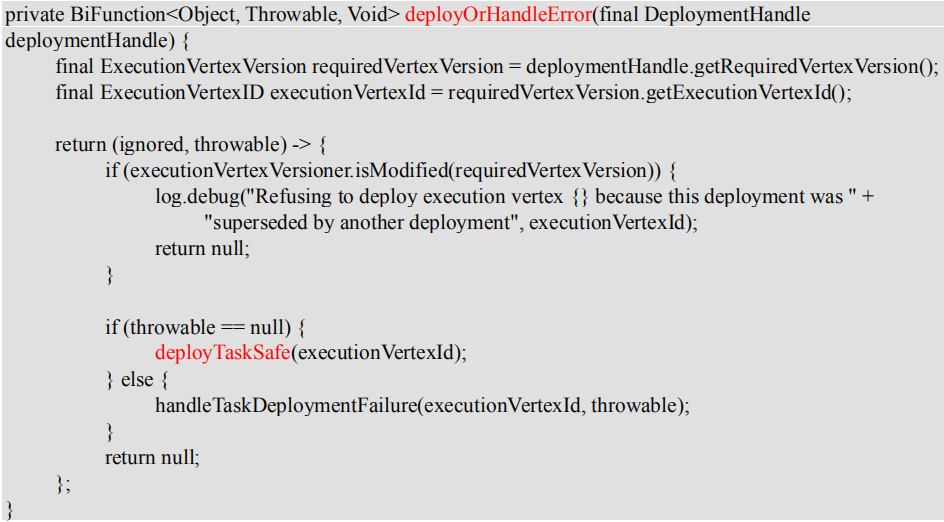

DefaultScheduler.java









DefaultExecutionVertexOperations.java

ExecutionVertex.java



Execution.java

RpcTaskManagerGateway.java

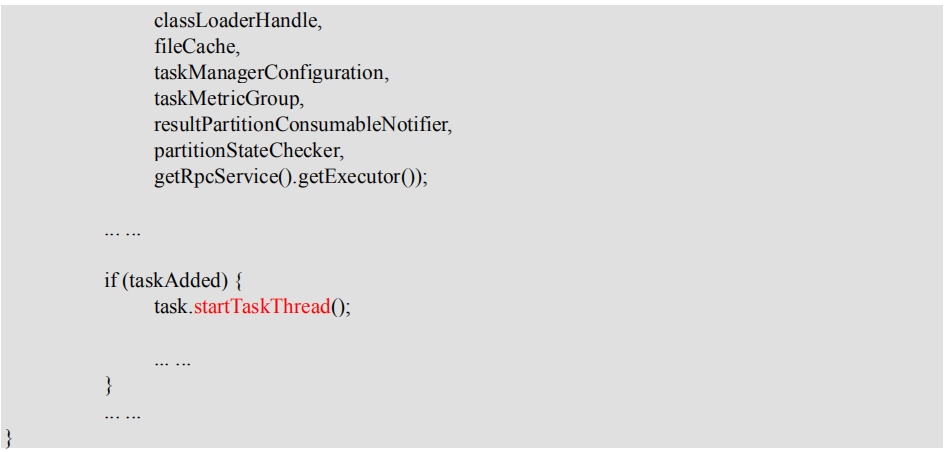

TaskExecutor.java





Task.java

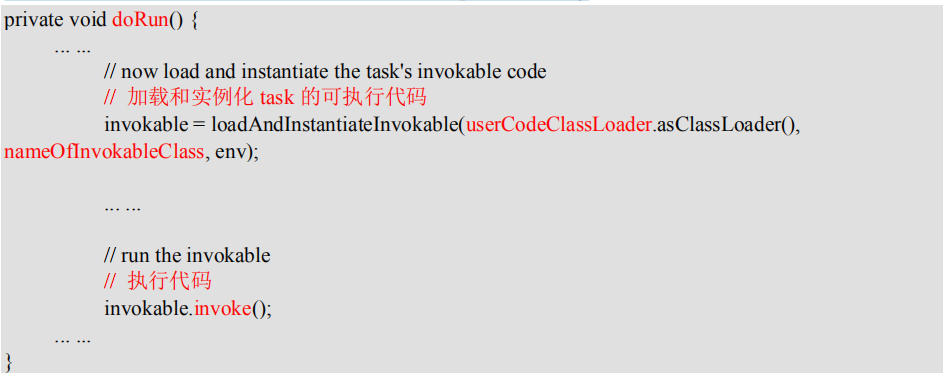

接下来启动 Task 执行线程，调用 Task.run() -> doRun()

　　这里的 invokable 即为 operator 对象实例，通过反射创建，比如 StreamTask。

　　nameOfInvokableClass 在生成 StreamGraph 的时候，就已经确定了，见 3.1.2 中的StreamGraph.addOperator 方法：

　　这里的 OneInputStreamTask.class 即为生成的 StreamNode 的 vertexClass。这个值会一直传递，当 StreamGraph 被转化成 JobGraph 的时候，这个值会被传递到 JobVertex 的invokableClass。然后当 JobGraph 被转成 ExecutionGraph 的时候，这个值被传入到ExecutionJobVertex.TaskInformation.invokableClassName 中，一直传到 Task 中。

　　继续看 invokable.invoke()：

　　StreamTask.java

MailboxProcessor.java

　　runDefaultAction()执行默认操作，通过 Control+h 查找具体实现，为 StreamTask.java 中第 292 行

StreamTask.java



MailboxProcessor.java 查看构造器

所以执行的默认操作就是 processInput():

StreamTask.java

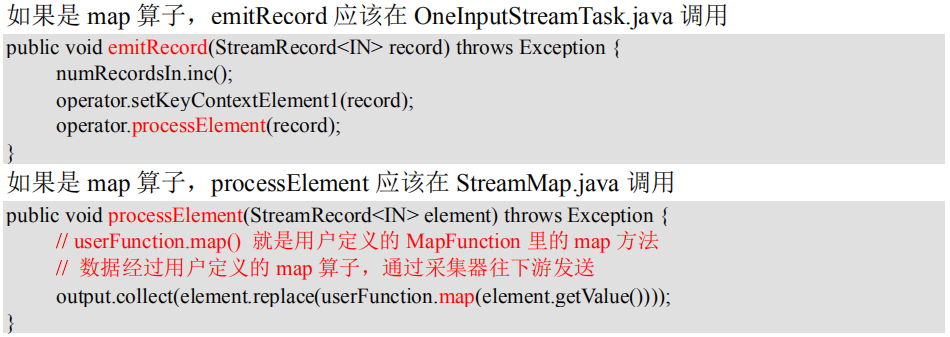

StreamOneInputProcessor.java

StreamTaskNetworkInput.java
