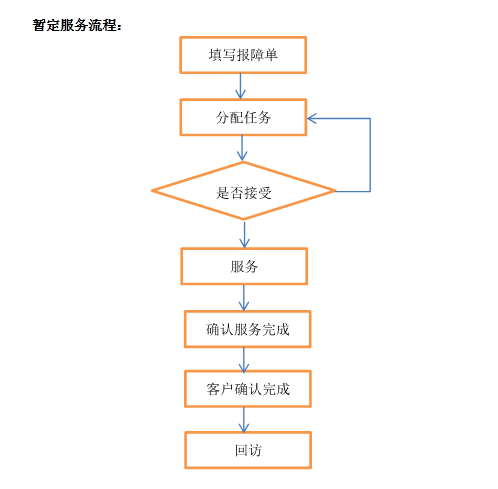

本文以项目中的一个工作流模块，演示责任链模式、策略模式、命令模式的组合实现！ 流程简介 最近在做的一个项目，涉及到的是一个流程性质的需求。关于工程机械行业的服务流程：服务任务流程和备件发运流程。 项目之初，需求不是很清晰，算是演化模型吧。先出一个简单版本，然后根据用户的使用情况，再进一步探测新需求。所以也就是说这两个流程中的每一步暂时都不是固定的，而应该是可配置、可增减的。 目前暂定的两个流程示意图如下：
以上为两个流程的大致过程，当然实际过程中，可能还要走其他的流程。 但是，仔细分析，你会看到。不管有多少个中间步骤，它们始终都对应着它们在该流程中所处的状态： /// <summary> /// 服务流程状态枚举 /// </summary> public enum MaintanStateEnum { non_assign, //已创建，待分配 non_accept, //已分配，待接收 maintaining, //已接收，服务中 non_confirm, //完成服务，待确认 non_userConfirm, //已确认，待客户确认 non_feedback, //客户已确认，待回访 feedbacked, //回访完成，流程结束 goback //退回分配，此为动作，为了方便编码，不对应服务状态 } 你会看到non_后面跟的都是一个个动作。在这里分清状态和动作是很重要的，不然就很难理清了。还有有时一个动作对应着前后状态，不要出现重复的状态比如：created(创建完成)和non_assign(待分配)在这里就是所谓的重复状态。 这些状态其实就是贯穿着整个流程的主线，类似于一个城市的主干道一样。我们只要抓着这样一天线索来思考，就能够化繁为简。 每个步骤可配置，各个步骤不相耦合，实现调用端一致性——责任链模式 而责任链模式，正是为此而生的！ 在这里，我采用了责任链模式来封装这种步骤的不确定带来的变化。 首先我们有必要先了解一下，什么是责任链模式：

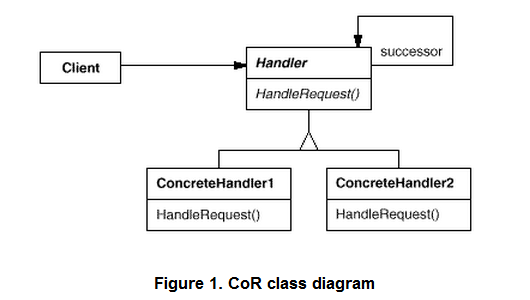

职责链模式（Chain of Responsibility）：使多个对象都有机会处理请求，从而避免请求的发送者和接收者之间的耦合关系。将这些对象连成一条链，并沿着这条链传递该请求，直到有一个对象处理它为止。 适用场景： 1、有多个的对象可以处理一个请求，哪个对象处理该请求运行时刻自动确定； 2、在不明确指定接收者的情况下，向多个对象中的一个提交一个请求； 3、处理一个请求的对象集合应被动态指定。 可以看到无论是上面哪种场景，都存在一个多对一的关系。在这个流程中，一很明显对应着服务流程（说白了就是数据库服务任务的一条记录）。大部分情况下，我们都在完成对一条服务中相关字段的修改，同时置不同的服务状态。而多，在这里应该对应着不同的步骤。 下面来看看实现： /// <summary> /// 维修服务 处理器-抽象基类 /// </summary> public abstract class ServiceHandler { protected ServiceHandler nextHandler; public virtual void Handle(MaintenanceForm maintenanceForm, object otherParams) { if (nextHandler!=null) { nextHandler.Handle(maintenanceForm, otherParams); } } } 这是一个抽象处理器，流程中每个步骤的处理器，会覆写这个处理器的处理方法： 创建： /// <summary> /// 创建服务单流程--应对接线员/服务接收员角色【或者其他具有创建权限的其他角色】 /// </summary> public class CreateHanlder:ServiceHandler { public override void Handle(MaintenanceForm maintenanceForm, object otherParams) { //如果已创建(未分配) if (maintenanceForm.CurrentState==MaintanStateEnum.non_assign) { //创建该服务单 return; } else //已分配,则传递给下一个流程(假定为分配流程) { base.Handle(maintenanceForm,otherParams); } } //设置下一个处理流程 public ServiceHandler NextHandler { set { base.nextHandler = value; } } } /// <summary> /// 服务流程之分配流程--应对服务处长等分配人员角色【或其他具有分配权限的人员】 /// </summary> public class AssignHandler:ServiceHandler { public override void Handle(Model.MaintenanceForm maintenanceForm, object otherParams) { //如果当前处于已分配(未接收)状态 if (maintenanceForm.CurrentState == MaintanStateEnum.non_accept) { //进行分配 //记录日志 Log(maintenanceForm); return; } else { //进入下一流程 base.Handle(maintenanceForm,otherParams); } public ServiceHandler NextHandler { set { base.nextHandler=value; } } 其他流程我就不一一贴出代码。下面来分析一下以上这几个处理器，有什么特别之处。首先，我们看出了，它是以状态为导向的（在Handle方法的判断中）。每个步骤都有一个NextHandler属性，用来配置下一个处理器，这就可以串联他们到一个流程中。大家可以看到每个Handle方法最后都有一个"return;"语句。没错，这里我使用了不完整的责任链模式。也就是一个流程不是一次走结束的，因为它们可能不是一个时间上的连贯，也可能不是一个人走完所有的流程，比如某人负责创建任务单，某人负责分配等。 下面看看，如何来串联他们到一个流程中： //初始化服务流程链 static ServiceHandler InitServiceChain() { //此处应用责任链模式，这样对维修服务单处理的入口只有一个 //根据当前的服务所处的状态可以导向到特定的处理流程【流程为链式】 CreateHanlder createHandler = new CreateHanlder(); AssignHandler assignHandler=new AssignHandler(); FinishHandler finishHandler=new FinishHandler(); FeedbackHandler feedbackHandler = new FeedbackHandler(); //显式指定流程链 /* *注：此处体现流程可增减，可配置【例如写入配置文件】 */ createHandler.NextHandler=assignHandler; assignHandler.NextHandler=finishHandler; finishHandler.NextHandler = feedbackHandler; feedbackHandler.NextHandler = null; //返回流程启示，类似一个链表结构的头部指针 return createHandler; } 上面中第二大代码块，即实现了所有处理器的拼装与整合（只是示例，并不完整） 下面我们来看看客户端调用： static void Main(string[] args) { ServiceHandler serviceHandler = InitServiceChain(); //应用场景： //场景一【演示创建服务单流程】 //点击新增按钮，弹出窗口，创建维修服务表单 MaintenanceForm newMaintenanceForm=new MaintenanceForm(); newMaintenanceForm.Creator = "yh"; newMaintenanceForm.CreatedTime = DateTime.Now; newMaintenanceForm.CurrentState = MaintanStateEnum.non_assign; serviceHandler.Handle(newMaintenanceForm,null); //创建 //场景二【演示分配流程】 //在未分配维修单列表中选择一条维修单，点击分配 MaintenanceForm maintenanceForm = new MaintenanceForm(); maintenanceForm.LastModifiedTime = DateTime.Now; maintenanceForm.CurrentState = MaintanStateEnum.non_accept; serviceHandler.Handle(maintenanceForm,null); //创建(跳过)->分配 //场景三【演示已分配被维修人员退回,重新分配流程】 //在被退回维修单列表中选择一条维修单，点击分配/重新分配 maintenanceForm.LastModifiedTime = DateTime.Now; maintenanceForm.CurrentState = MaintanStateEnum.goback; serviceHandler.Handle(maintenanceForm,null); //创建(跳过)->分配 //场景四【演示接受流程】 //在已分配待完成表单中，选择一条记录，点击接受任务按钮 maintenanceForm.LastModifiedTime = DateTime.Now; maintenanceForm.CurrentState = MaintanStateEnum.maintaining; serviceHandler.Handle(maintenanceForm,null); //创建(跳过)->分配(跳过)->接受 //场景五【演示回访流程】 //在已完成待回访表单中，选择一条记录，点击完成回访按钮 maintenanceForm.LastModifiedTime = DateTime.Now; maintenanceForm.CurrentState = MaintanStateEnum.feedbacked; serviceHandler.Handle(maintenanceForm,null); //创建(跳过)->分配(跳过)->接受(跳过)......->回访 Console.Read(); } 无论走哪个流程，整个的调用方法只有一个： serviceHandler.Handle(maintenanceForm,null); 第一个参数为任务的实体，第二个为附带参数（如果没有，可不必传递）。在任务实体会在流程链中传递，实体中当前状态会指引它交给哪个Handler处理。这样无论你流程中步骤如何变化，在调用端的调用方式都是唯一的。而且你增减步骤对其他流程都不产生任何影响，唯一需要改变的就是组装他们的地方。比如，你需要在创建完服务单之后，走一个审核流程，那么增加它就是一个非常简单的动作。 这里关于发运流程的做法我就不多举例子了，大同小异。 实现每个步骤不同的日志记录方式之——策略模式 这里可能会对日志的记录有多种需求，比如发送Email给远端工程师或者某些领导等，存入数据库或平面文件备份..... 策略模式的细节就不多做介绍了，看实现： /// <summary> /// 日志记录策略抽象类 /// </summary> public abstract class LogStrategy { public abstract void Log(Object obj); } /// <summary> /// 数据库策略--服务日志记录实现类 /// </summary> public class ServiceDatabaseLogStrategy:LogStrategy { public override void Log(Object obj) { if (obj == null) { throw new NullReferenceException("obj"); } MaintenanceForm maintenanceForm = obj as MaintenanceForm; //插入数据库 Console.WriteLine("数据库日志记录"); Console.WriteLine(); } } /// <summary> /// E-mail策略--服务日志记录实现类 /// 某些不关注细节的角色 /// (比如领导，他们只关注结果，但他们需要宏观的把握，那么在完成服务步骤，日志可以通过email发送到领导邮箱) /// </summary> public class ServiceEMailDatabaseLogStrategy:LogStrategy { public override void Log(object obj) { if (obj==null) { throw new NullReferenceException("obj"); } MaintenanceForm maintenanceForm = obj as MaintenanceForm; //发送到指定邮箱操作 Console.WriteLine("email日志记录"); Console.WriteLine(); } } /// <summary> /// 平面文件策略--服务日志记录实现类 /// 可以支持文本文档或者XML文档，便于查看和交互 /// </summary> public class ServiceFileDatabaseLogStrategy : LogStrategy { public override void Log(object obj) { if (obj==null) { throw new NullReferenceException("obj"); } Console.WriteLine("文件日志记录"); Console.WriteLine(); } } 上面就是暂定的几个日志记录策略的实现，下面看看如何将它们组合到各个处理器中。首先，其实刚才处理器的抽象基类是有一个记录日志的虚方法的： /// <summary> /// 维修服务 处理器-抽象基类 /// </summary> public abstract class ServiceHandler { protected ServiceHandler nextHandler; public virtual void Handle(MaintenanceFormmaintenanceForm, object otherParams) { if (nextHandler != null) { nextHandler.Handle(maintenanceForm, otherParams); } } public virtual void Log(MaintenanceFormmaintenanceForm) { //记录入数据库 } } 上面的抽象类实现的是，默认记录入数据库 其实，每个步骤的处理器中也都存在日志记录的处理(只是为了不干扰讲解责任链，而省略了) public classCreateHanlder:ServiceHandler { public override voidHandle(MaintenanceForm maintenanceForm, object otherParams) { //如果未分配 if(maintenanceForm.CurrentState==MaintanStateEnum.non_assign) { //记录日志 Log(maintenanceForm); return; } else //已分配,则传递给下一个流程(假定为分配流程) { base.Handle(maintenanceForm,otherParams); } } //设置下一个处理流程 public ServiceHandler NextHandler { set { base.nextHandler = value; } } public LogStrategy LogStrategy { get;set; } public override void Log(MaintenanceFormmaintenanceForm) { //如果没有显式指定日志记录策略，则调用基类记录方法【存入DB】 if (LogStrategy == null) { base.Log(maintenanceForm); } else { LogStrategy.Log(maintenanceForm); } } } 这里有一个LogStrategy（日志策略基类）类型的属性，用来对外提供配置接口。每个处理器类都覆写了处理器基类的Log方法，逻辑为：如果有日志记录策略，则以日志记录策略来记录，否则用基类的记录方式(DB方式)。 上面在Handle方法返回之前，调用了被覆写的Log方法。 下面看看，外面是如何组装日志记录策略的： static ServiceHandlerInitServiceChain() { //此处应用责任链模式，这样对维修服务单处理的入口只有一个 //根据当前的服务所处的状态可以导向到特定的处理流程【流程为链式】 CreateHanlder createHandler = newCreateHanlder(); AssignHandler assignHandler=newAssignHandler(); FinishHandler finishHandler=newFinishHandler(); FeedbackHandler feedbackHandler =new FeedbackHandler(); //显式指定流程链 /* *注：此处体现流程可增减，可配置【例如写入配置文件】 */ createHandler.NextHandler=assignHandler; assignHandler.NextHandler=finishHandler; finishHandler.NextHandler =feedbackHandler; feedbackHandler.NextHandler = null; //显式指定日志的记录策略 /* * 支持多种日志记录策略(包括DB、Email、File) * 如果不配置，缺省记录方式为DB * * 此处体现可配置性--某些高层只关注结果 * (也就是说可能他们只关注‘服务完成’流程，那么该流程的日志记录策略就可以设置为email) * * 配置同样可以写入配置文件,也可支持一个流程多种日志记录方式 * */ //日志记录策略示例： createHandler.LogStrategy = newServiceDatabaseLogStrategy(); //DB assignHandler.LogStrategy = newServiceFileDatabaseLogStrategy(); //File finishHandler.LogStrategy = newServiceEMailDatabaseLogStrategy(); //email feedbackHandler.LogStrategy = newServiceEMailDatabaseLogStrategy(); //email //返回流程启示，类似一个链表结构的头部指针 return createHandler; } 可以看到在组装流程的时候我们同时组装了日志记录的策略。事实上，这里每个流程只对应了一种策略，当然可以为一个流程配置几个日志记录策略啦(修改为List<LogStrategy>，然后在处理器的Log方法中依次调用)。 处理数据库处理逻辑调用端的一致性——命令模式 不知道大家平时是否都习惯了用三层架构来应对一般项目。在我们的项目中，BLL层是一个傀儡这是一个事实（不对此进行辩论，无论你的是不是，反正我们的项目是了，至于对与错，大家心里都明白）。这里，我一改往日数据库操作调用端采用的各种繁杂的XXXBLL.XXX()的不一致性。改为采用了命令模式来实现对数据库的增改删查。至于理由——业务都由各个处理器实现，没有采用BLL形式的必要。同时我的数据库操作方法的调用端一直，修改就封装在内部。 看看实现： /// <summary> /// 命令接口--可以支持：撤消/重做 操作 /// </summary> public interface ICommand { //object Undo(); object Execute(); //object Redo(); } 命令实现： /// <summary> /// 实现创建服务任务单命令--Command模式 /// </summary> public classCreateMaintenanceFormCommand:ICommand { private MaintenanceFormmaintenanceForm; publicCreateMaintenanceFormCommand(MaintenanceForm _maintenanceForm) { maintenanceForm = _maintenanceForm; } public object Execute() { //string str="insertinto...."; //DB.ExecuteNonQuery(....); return null; } } /// <summary> /// 分配维修任务命令实现 /// </summary> public classAssignMaintenanceFormCommand:ICommand { private MaintenanceFormmaintenanceForm; publicAssignMaintenanceFormCommand(MaintenanceForm _maintenanceForm) { maintenanceForm = _maintenanceForm; } public object Execute() { //throw new NotImplementedException(); return null; } } 且看创建服务单处理器中，如何调用： public classCreateHanlder:ServiceHandler { public override voidHandle(MaintenanceForm maintenanceForm, object otherParams) { //如果未分配 if(maintenanceForm.CurrentState==MaintanStateEnum.non_assign) { //构造创建服务单命令，并执行 ICommand createCommand = newCreateMaintenanceFormCommand(maintenanceForm); createCommand.Execute(); //记录日志 Log(maintenanceForm); return; } else //已分配,则传递给下一个流程(假定为分配流程) { base.Handle(maintenanceForm,otherParams); } } 参数都是，各个命令的构造方法传入，所以有灵活性。额外的参数，来自Handle方法的otherParams，所以参数传递没有产生限制。 当然，这里没有实现命令的撤销与重做。 总结 以上就是该服务流程所采用的三种设计模式——责任链模式、策略模式、命令模式。对设计不精，但是很有兴趣。这是我的一些想法，我觉得在大家设计一些简单工作流或者流程性质很强的需求的时候，能够有一定的指导意义 |
