基于CMPP协议集成短信测试桩全流程实践分享

原创 张君 极光JIGUANG 2021-12-08 12:32

作者：极光高级工程师—张君

前言

极光短信属于极光推送的一块业务，极光短信最大的优势是针对推送消息未送达的用户进行补发短信，既保证消息触达又节省成本，以及认证短信或者其他业务场景都需要用到短信功能。

极光短信业务最底层是真实对对接运营商，使用的cmpp协议发送短信，而在测试环境中， 不可能对真实环境来验证短信功能，原因：

1.测试需要发送大量的短信，费用会很高

2.需要模拟各种异常的消息 ，真实运营商有很多规则才能触发异常

3.需要对运营商快速返回各种错误，真实运营商可能会延迟，不利于测试

4.还需要针对大量数据时进行限速设置等各种场景

所以针对以上4点的考虑，最终我们选择自己“创建”一个运营商来处理数据客户端发来的数据，满足日常的短信业务测试

在模拟之前，我们需要对运营商使用的底层协议，交互方式，数据处理方式进行确认，才能更好的建立一个自己的“运营商”。

术语解释

 一、

认识cmpp协议

1.1

//  网络结构

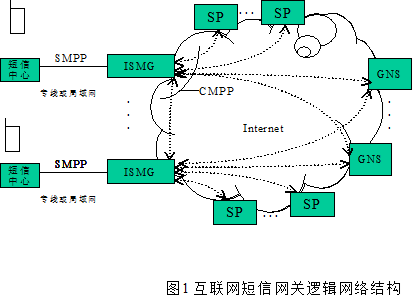

如图1所示，互联网短信网关（ISMG）是外部信息资源站实体（SP）与移动网内短信中心之间的中介实体，互联网短信网关一方面负责接收SP发送给移动用户的信息和提交给短信中心。另一方面，移动用户点播SP业务的信息将由短信中心通过互联网短信网关发给SP。

1.2

//  CMPP功能概述

以下内容来自cmpp2.0文档的的介绍

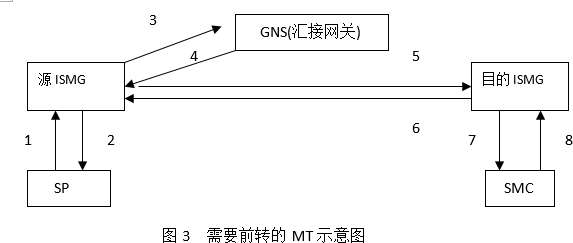

短信接收（Short Message Mobile Terminated，SM MT） 典型的业务操作举例如图3所示：

图3 需要前转的MT示意图

1.SP发出数据请求（可能是短信通知或手机铃声等），被源ISMG接收；

2.源ISMG对接收到的信息返回响应；

3.源ISMG在本地数据库中找不到手机号段所对应网关代码，向GNS（汇接网关）发路由请求信息；

4.汇接网关将路由信息返回；

5.源ISMG根据路由信息将请求转给目的ISMG；

6.目的ISMG对接收到的信息返回响应；

7.目的ISMG将请求信息发送至SMC；

8.SMC向目的ISMG返回响应；

 二、

协议栈

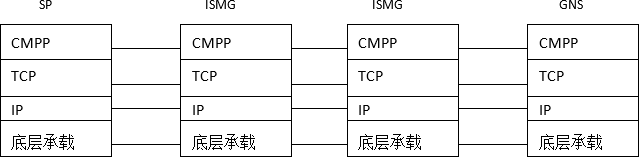

CMPP协议以TCP/IP作为底层通信承载，具体结构由图2所示：

图 2.1CMPP协议栈

ICP与ISMG以Clientmdash;Server方式建立TCP连接，用于双方信息的相互提交。TCP/IP连接建立后，由Client发起建立应用层的连接，这时如果ICP或ISMG认为需要建立TLS连接，则在传输的数据包中置TLS字段，从而在双方建立TLS连接。

在应用层连接建立后的数据传输过程中，如果ICP或ISMG需要向对端发送加密信息，也可建立TLS连接，这时只需要置相应的消息体中Tls_available（是否使用TLS层）属性字段， 本条消息的消息体中的其他属性不发送。

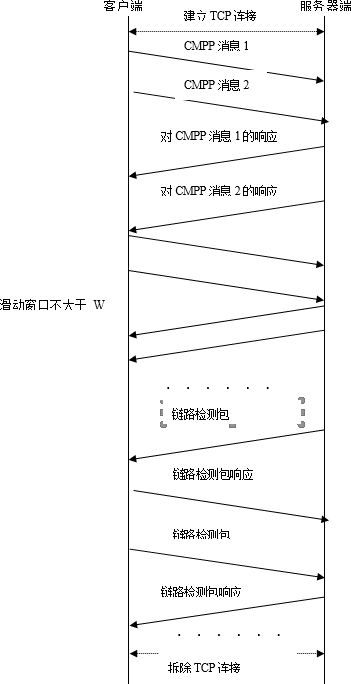

消息采用并发方式发送，加以滑动窗口流量控制，即接收方在应答前一次收到的消息多于窗口大小条将予以拒绝。流程图如图3所示：

图1.2.2 长连接方式

2.1

//  消息定义

消息定义是客户端与服务端之间“沟通的方式” 以下是cmpp协议内容的定义 （其中的一个鉴权协议）

基本数据类型



消息结构

消息头格式（Message Header）

CMPP_CONNECT消息定义（SPàISMG）

CMPP_CONNECT消息定义

CMPP_CONNECT_RESP消息定义（ISMG à SP）

三、

构建服务端

3.1

//  短信测试桩架构分析

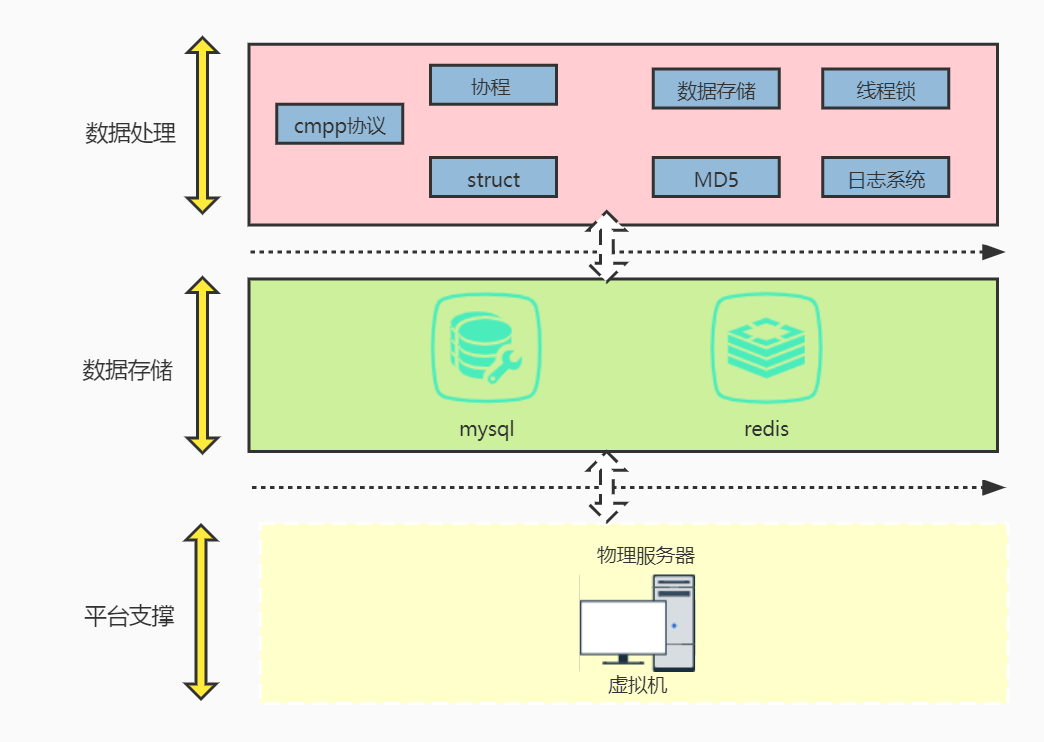

如图3.1

图3.1

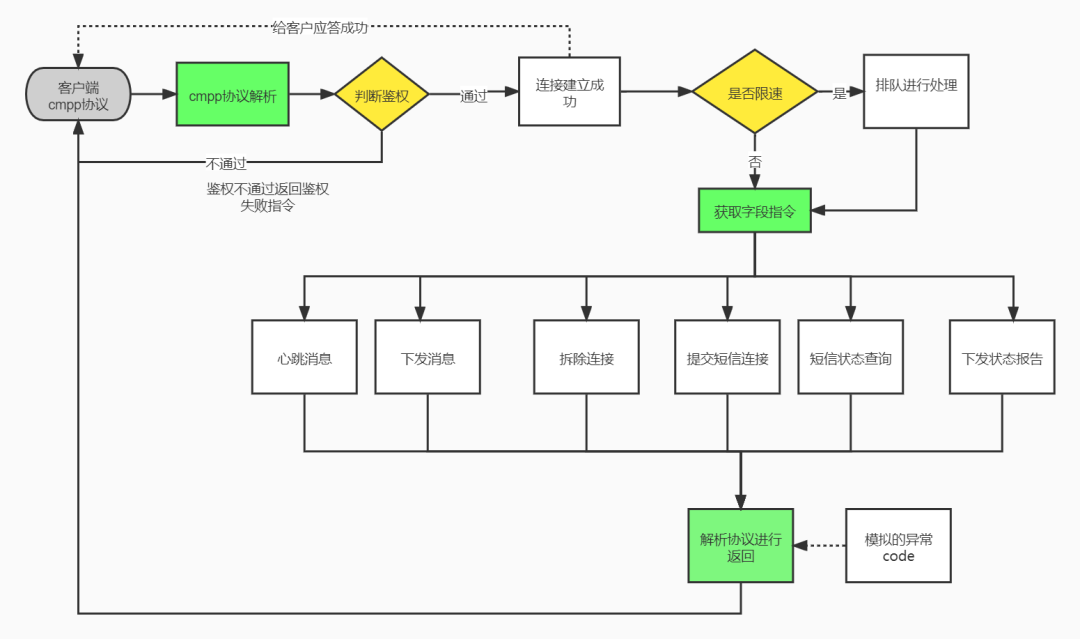

业务处理流程。如图3.2所示

图3.2

处理流程说明：

1.服务端收到一条为39个字节的长度的请求数据，由于头部固定为12字节，剩余为27个字节。

2.根据以上的协议27个字节长度判断是需要建立连接

3.获取客户端的连接的用户名与密码，解析AuthenticatorISMG字段验证是否鉴权成功。

4.成功进行下一步操作 （需要回应 鉴权成功），在根据建立的连接后，对获取的数据进行处理，返回内容

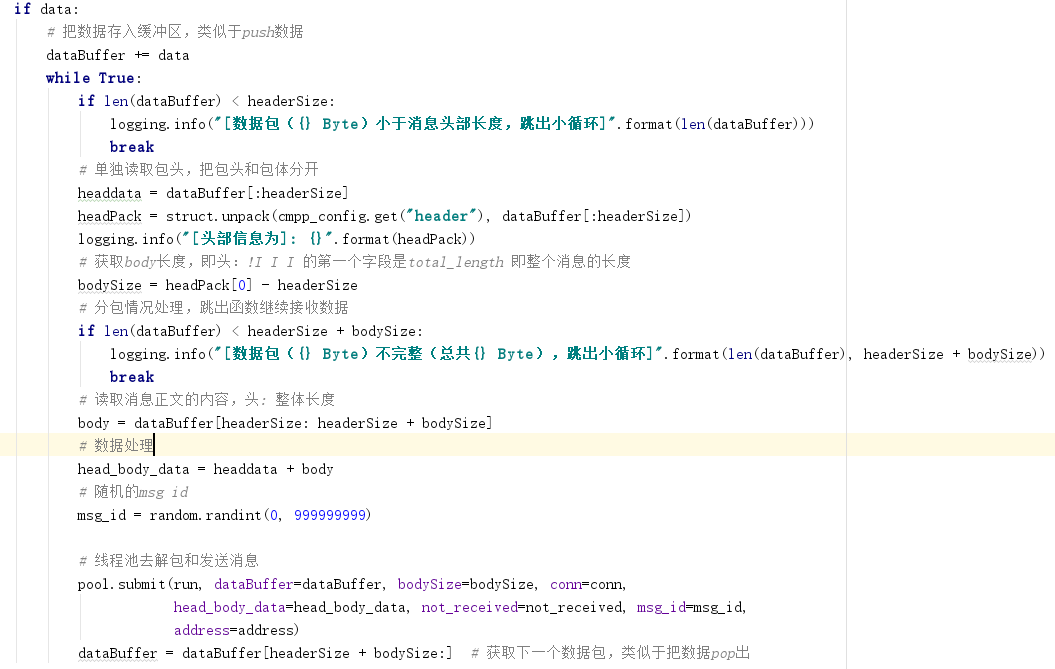

我们以鉴权部分提取它的主要代码：取出头部数据包。

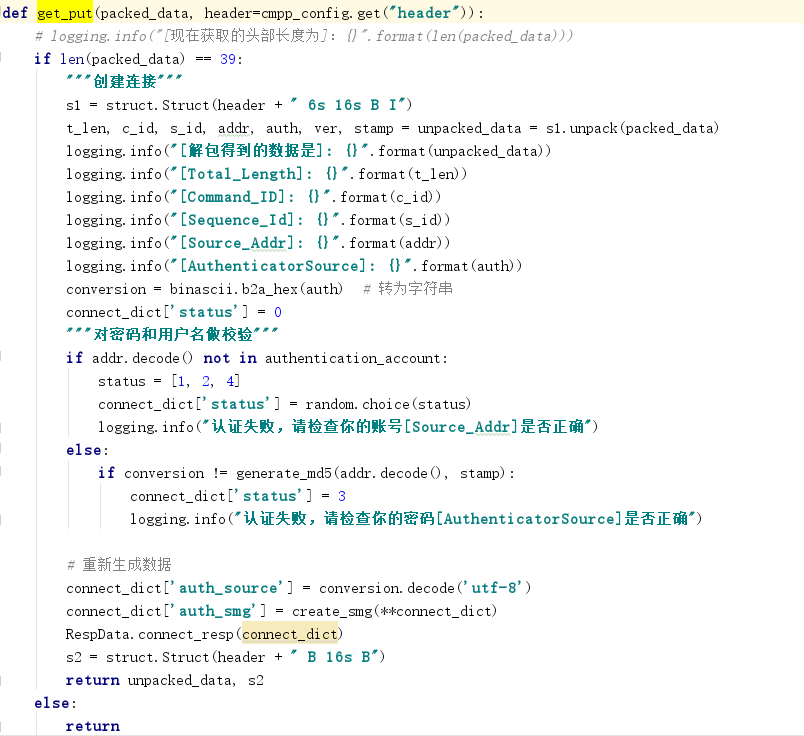

获取主体内容，鉴权内容

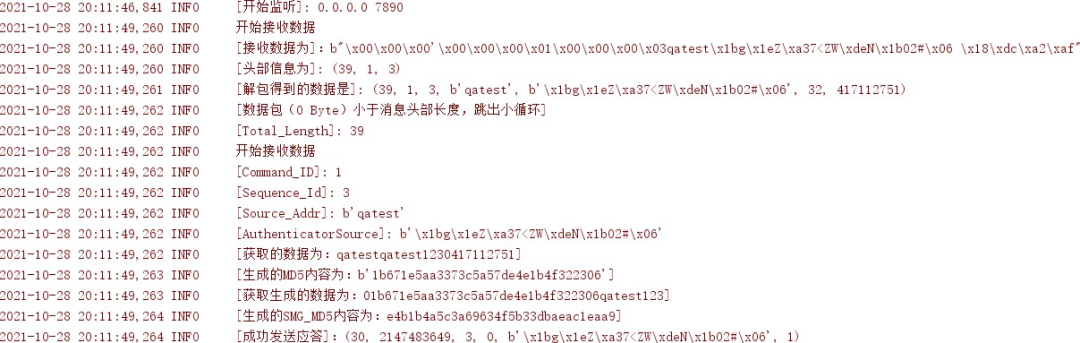

日志展示

3.2

//  效果展示

短信测试桩目前已在测试环境中运行了2年多，帮助公司节省了一大笔测试费用，以下是它展示的效果内容

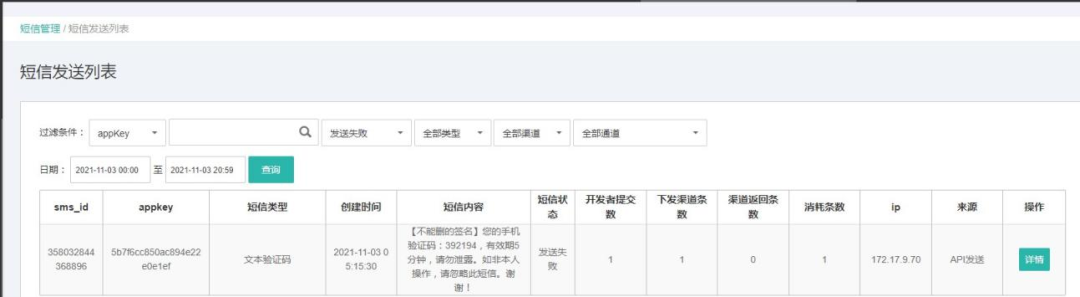

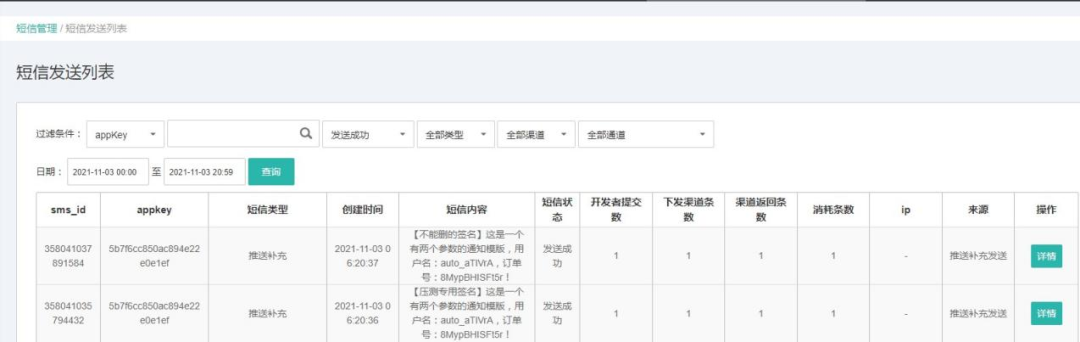

在iportal上展示，发送成功状态。

在iportal上展示，发送失败状态。

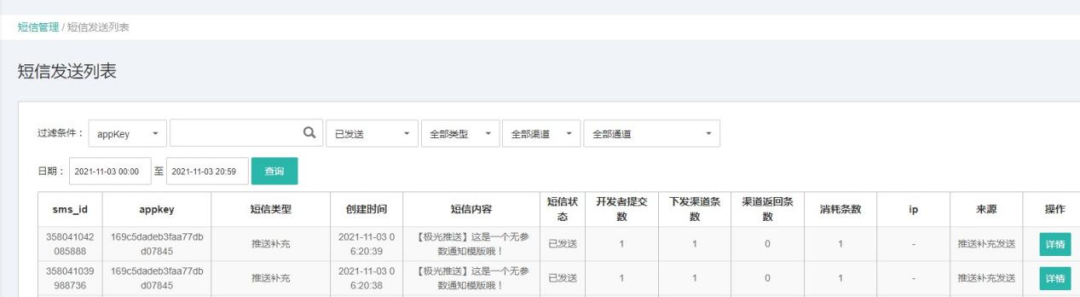

  在iportal上展示，已发送的状态。

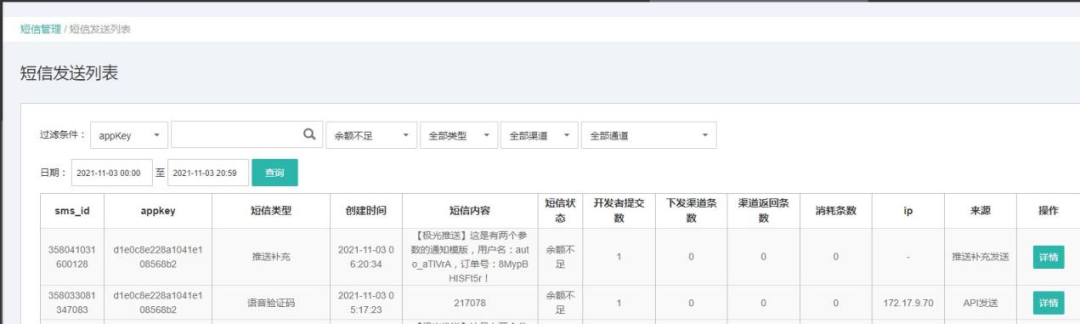

Iportal上展示，余额不足的状态。

3.3

//  短信模拟桩遇到的问题

1.发送的请求数据量已经超过窗口大小

当客户端发送的数量超过了大小处理大小，服务端进行限流，让任务进行排队处理并对它返回响应的code，以减轻服务端压力。

2.代码建立无效的链接，浪费资源

建立一个连接，就存储一个连接，当无效链接时，需要删除连接，如何判定无效，心跳连接不在建立，或建立连接后，20分钟内都没有发送消息（测试环境），服务端对断链进行处理。

3.语言的选项，以及方案设计

可选择java以及Python语言都可以，考虑Python在公司的使用程度较高，选择Python

选择Python的类有struct模块，用户解析字节数据，使用gevent来解决协程，或者是Python提供的多进程。

4.消息粘包

读取数据时，根据头部的长度信息，按序读取ioArgs缓冲区中的数据，若没有达到长度要求，继续读下一个ioArgs解决粘包、半包问题。

我们逐步完善测试桩，它不仅具有解析数据的功能，发送报告，保持心跳、处理不同错误code，我们也提升了处理速度，以前是1分钟处理10个，现在1分钟能处理300个，满足我们大批量数据速度的一个提升，完善了我们各种场景的测试。
