用CenterNet对旋转目标进行检测

不是大叔 我爱计算机视觉 前天

本文转载自知乎，已获作者授权转载，请勿二次转载。

https://zhuanlan.zhihu.com/p/315511581

前言

1. 前段时间纯粹为了论文凑字数做的一个工作，本文不对CenterNet原理进行详细解读，如果你对CenterNet原理不了解，建议简单读一下原论文然后对照本文代码理解（对原版CenterNet目标检测代码进行了极大程度精简）。

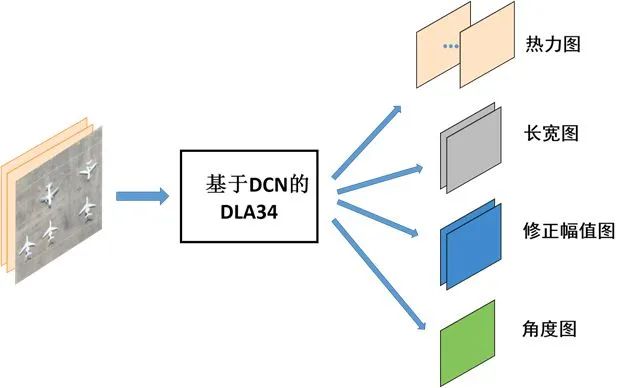

2. 基本想法就是直接修改CenterNet的head部分，但是是直接在长宽图上加一层通道表示角度，还是多引出一 路feature-map呢？实测是多引出一张feature map比较好，直接在长宽图上加一层通道很难收敛，具体原因我也是猜测，角度和尺度特征基本无共享特征，且会相互干扰（角度发生些许变化，目标的长宽可能就变了，如果角度是错的，长宽本来是对的呢？反之亦然）引出的feature-map只经历了一层卷积层就开始计算loss，对于这种复杂的关系表征能力不够，可能造成弄巧成拙。网络结构如下：

代码

代码主要分为五个部分：

• train.py：模型的训练

• predict.py：模型的前向推理

• backbone：模型的主干网，给了DLA和ResNet的DCN与普通版本，层数可以自定义

• loss.py：模型的损失函数

• dataset.py：模型的数据处理

不是很重要：

• data/airplane：示例训练数据与图片

• dcn：编译好的dcn，说明一下，这里与原版CenterNet编译dcn一样，直接文件夹复制过来即可，如果你不会编译dcn，就用backbone内的dlanet.py与resnet.py

1. 原版CenterNet代码较多，我只需要做目标检测，所以把各种3D检测等都删了，模型架构也拆了只保留了有用部分，方便自己阅读以及魔改。

2. 其次，因为只是加了一个角度检测，所以主要是修改了一下数据处理部分，用的还是VOC格式，只是在.josn文件里面加了一个角度信息，打标签的时候用[0,π]表示，后续在loss内添加了角度的feature-map损失，用的Smooth-L1 loss，打标签方法已在下方更新。

2020.1021代码已更新(不是很重要)

• labelGenerator：生成自己的训练数据

• evaluation.py：性能指标计算

• imgs：性能指标计算示例图片

1. 鉴于一些同学想知道怎么对自己的数据打标签以及生成R-CenterNet可以训练的数据，所以更新一个labelGenerator文件夹，内包含转换函数以及用例。注意，这个文件夹以及其内部函数不是网络必须的，只是想训练自己打标签的数据时用的。

2. 鉴于一些同学想知道模型训练完毕，怎么对比性能，比如旋转框怎么计算mIOU等，所以更新一个evaluation.py以及对应的案例图片和文件夹imgs。注意，这个.py和imgs文件夹不是必须的，只是模型训练结束计算性能用的。

Demo

训练自己的多分类网络

• 理论上torch >1.0即可，如果报了显存不足的问题就是torch版本低了

• 打标签用labelGenerator文件夹里面的代码

• 修改代码中所有num_classes为你的类别数目

• 增加predict.py中方框颜色，我这里只检测单目标，所以只有红蓝框。

• 修改back_bone中hm的数目为你的类别数，如：

•

def DlaNet(num_layers=34, heads = {'hm': your classes num, 'wh': 2, 'ang':1, 'reg': 2}, head_conv=256, plot=False):

最后，有问题可以去github上看一下issue，或者私信留言。

后续有时间会将上面的工作工程化，用C++落地。

代码地址：

https://github.com/ZeroE04/R-CenterNet
