在《宋宝华：火焰图：全局视野的Linux性能剖析》一文中，我们主要看了on-cpu火焰图，理解了系统的CPU的走向的分析。但是，很多时候，单纯地看on-cpu的情况（什么代码在耗费CPU），并不能解决性能问题，因为有时候性能差的原因瓶颈不一定在CPU上面，而是在off-cpu的时间，比如：
-
进程进入系统调用执行io动作，io动作的延迟
-
进程等待mutex锁的时间
-
内存被交换,swap的时间
-
内存不够的时候，执行直接内存回收的时间
-
进程被抢占调度走、或者时间片用完被调度走的时间(runqueue太大)
等等等。

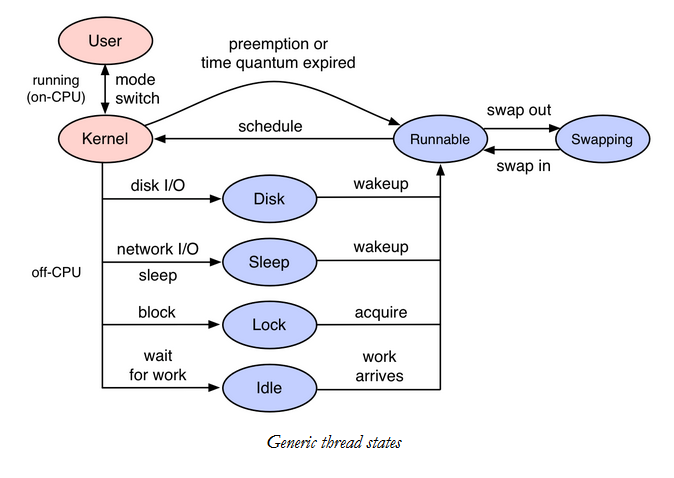

基本上，off-cpu的状态图如下（图片来自:
http://www.brendangregg.com/offcpuanalysis.html）
比如一个http服务器，登录的用户多了后，如果普遍觉得上网慢，瓶颈可能出现在网络慢、硬盘读取慢、mutex竞争等。这种情况下，on-cpu可能不是问题，主要的问题可能是在off-cpu的部分了。off-cpu分析，对性能问题的调优也至关重要。

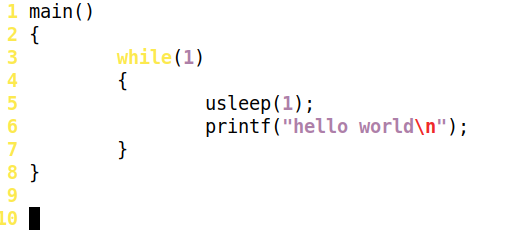

下面我们写一个最简单的程序
gcc编译它，可以获得a.out。假设我们追求的性能目标是：每秒钟打印地hello world越多越好，证明这个进程越能服务更多的打印请求。当然现实生活中的程序比这个要复杂1万倍，但是这个例子不妨碍我们说明原理。
实验环境：
Ubuntu-18.10，内核版本4.18，apt install安装bpfcc-tools - tools for BPF Compiler Collection (BCC)工具包，以及git clone了
https://github.com/brendangregg/FlameGraph
下面我们采集一个它的off-cpu时间：
barry@barryUbuntu:~$ sudo offcputime-bpfcc -K -p `pgrep -nx a.out`
Tracing off-CPU time (us) of PID 5593 by kernel stack... Hit Ctrl-C to end.

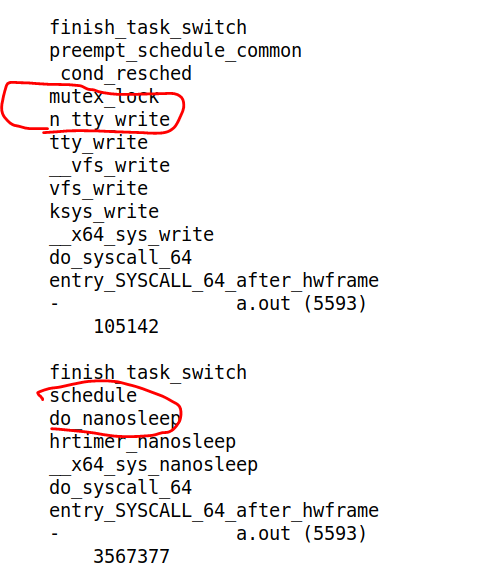

按下ctrl-c停下来后，我们看到2个主要的off-cpu的栈回溯是：
一个发生在usleep()调用的hrtimer_nanosleep -> do_nanosleep系统调用；一个发生在printf()的时候，进入sys_write系统调用后，tty_write的n_tty_write等待一个mutex的代码上面。

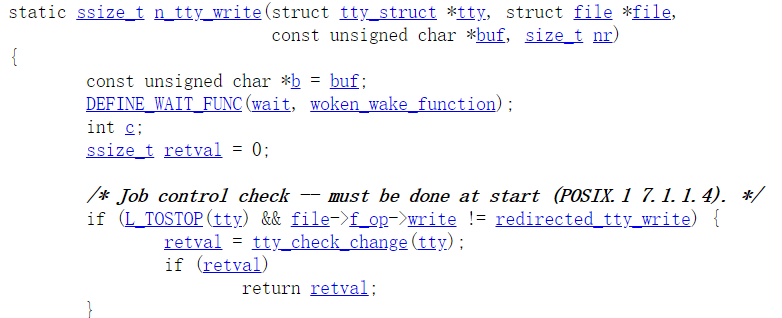

这个时候，我们可以进一步查看Linux内核的代码
https://lxr.missinglinkelectronics.com/linux+v4.18/drivers/tty/n_tty.c#L2285

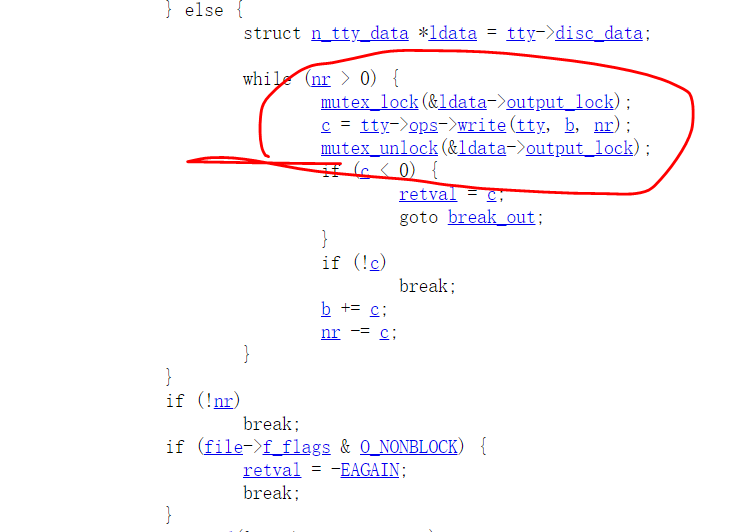

我们认为延迟应该是出现在这个地方：
....
所以，如果我们想实现每秒打印hello world尽可能多的目标，显然应该删除那个usleep，以及分析为什么这个mutex_lock要这么久，看看内核里面有无优化的空间。
如果我们想绘制系统在运行上述a.out进程的时候的off-cpu火焰图，我们可以先采集调度数据30秒，得到out.stacks：
sudo offcputime-bpfcc -df -p `pgrep -nx a.out` 30 > out.stacks
接下来，我们进入clone下来的FlameGraph项目目录，用flamegraph.pl绘制火焰图：
./flamegraph.pl --color=io --title="Off-CPU Time Flame Graph" --countname=us ~/out.stacks > output.svg

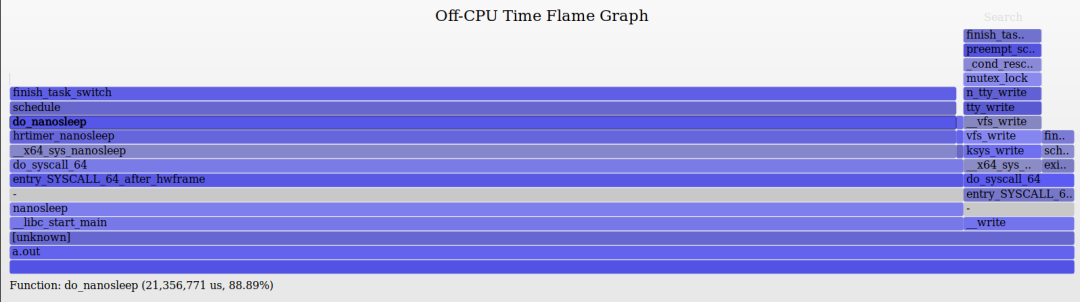

用看图片的工具打开output.svg：
从图上也可以看到，off-cpu的2个主要原因一个是nanosleep，一个是write系统调用进入后n_tty_write里面要拿mutex。

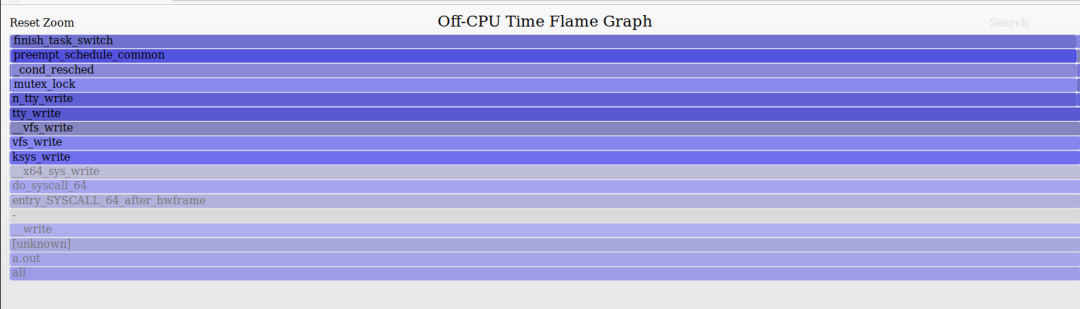

点击write的路径，可以局部放大这部分栈回溯：
与我们前面的文本分析的结果是一致的。如果我们想优化性能，一个是可以消除usleep，第二个是分析为什么mutex_lock要等这么久，有什么空间可以提高。
本文是一篇关于off-cpu火焰图的入门引导性文章，如果您对此感兴趣，可以进一步参考：
http://www.brendangregg.com/offcpuanalysis.html
（完）
