UML绘图工具——PlantUML

1 简介

PlantUML是一个开源项目，支持通过简单直观的语言来定义以下UML图。

• 时序图
• 用例图
• 类图
• 活动图
• 组件图
• 状态图
• 对象图
• 部署图
• 定时图

支持生成图片格式有：

• PNG
• SVG
• LaTeX
• ASCII艺术图 (只针对时序图)

2 应用场景

• 在线使用。在图床网站上，使用文本语言生成图片链接。

• 离线使用

  • 在IDE或者在线仓储中集成

    • AndroidStudio
    • Eclipce
    • Intellij IDEA
    • Sublime
    • GitLab

  • 独立生成图片。在命令行下从文本生成图片。

3 示例

3.1 离线独立生成UML图

（1）安装命令

sudo apt install plantuml
sudo apt install -y graphviz default-jre
chmod +x plantuml.jar

（2）编写图片脚本

以下是一个区块链消费2-3多签UTXO的序列图。

@startuml
participant "2-3共享钱包
(用户1)" as 用户1
participant "2-3共享钱包
(用户2)" as 用户2
participant "2-3共享钱包
(用户3)" as 用户3

用户1 -> 用户1 : 多签转账
activate 用户1

用户1 -> 用户1 : 根据转账要求创建多签交易(未签名)
activate 用户1
deactivate 用户1

用户1 -> 用户1 : 对交易签名
activate 用户1

用户1 -> 用户2 : 发送多签交易(未签名)，请求签名
deactivate 用户1

用户2 -> 用户2 : 授权签名
activate 用户2

用户2 -> 用户1 : 将签名发送给用户1
deactivate 用户2


用户1 -> 用户1 : 组合用户1,2的签名，生成签名交易
activate 用户1
deactivate 用户1

用户1 -> 用户1 : 验证多重签名
activate 用户1
deactivate 用户1

用户1 -> 用户1 : 将签名交易广播到链上
activate 用户1
deactivate 用户1

deactivate 用户1
@enduml

（3）命令行生成图片

调用PlantUML工具生成图片。

java -jar plantuml.jar sequenceDiagram.txt

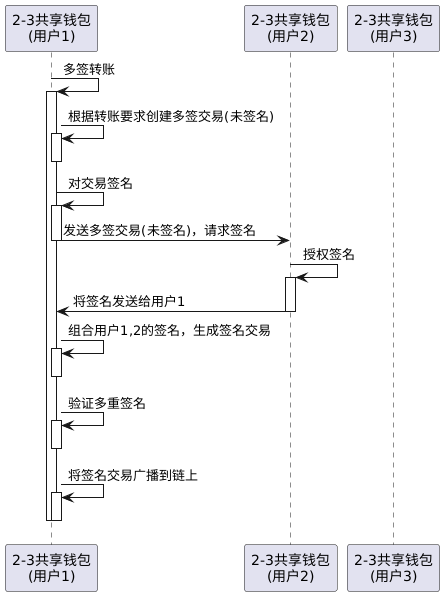

图片如下：
