  • Android源码分析之Builder模式

    模式的定义

    将一个复杂对象的构建与它的表示分离，使得同样的构建过程可以创建不同的表示。


    使用场景

    1、相同的方法，不同的执行顺序，产生不同的事件结果时；

    2、多个部件或零件，都可以装配到一个对象中，但是产生的运行结果又不相同时；

    3、产品类非常复杂，或者产品类中的调用顺序不同产生了不同的效能，这个时候使用建造者模式非常合适；


    UML类图



    角色介绍

    Product 产品类 :  产品的抽象类。

    Builder : 抽象类， 规范产品的组建，一般是由子类实现具体的组件过程。

    ConcreteBuilder : 具体的构建器.

    Director : 统一组装过程(可省略)。


    简单示例

    下面我们以组装电脑为例来演示一下简单且经典的builder模式。



    [java] view plain copy

    1. package com.dp.example.builder;
    2.
    3. /**
    4.  * Computer产品抽象类, 为了例子简单, 只列出这几个属性
    5.  *
    6.  * @author mrsimple
    7.  *
    8.  */
    9. public abstract class Computer {
    10.
    11.     protected int mCpuCore = 1;
    12.     protected int mRamSize = 0;
    13.     protected String mOs = "Dos";
    14.
    15.     protected Computer() {
    16.
    17.     }
    18.
    19.     // 设置CPU核心数
    20.     public abstract void setCPU(int core);
    21.
    22.     // 设置内存
    23.     public abstract void setRAM(int gb);
    24.
    25.     // 设置操作系统
    26.     public abstract void setOs(String os);
    27.
    28.     @Override
    29.     public String toString() {
    30.         return "Computer [mCpuCore=" + mCpuCore + ", mRamSize=" + mRamSize
    31.                 + ", mOs=" + mOs + "]";
    32.     }
    33.
    34. }
    35.
    36. package com.dp.example.builder;
    37.
    38. /**
    39.  * Apple电脑
    40.  * @author mrsimple
    41.  *
    42.  */
    43. public class AppleComputer extends Computer {
    44.
    45.     protected AppleComputer() {
    46.
    47.     }
    48.
    49.     @Override
    50.     public void setCPU(int core) {
    51.         mCpuCore = core;
    52.     }
    53.
    54.     @Override
    55.     public void setRAM(int gb) {
    56.         mRamSize = gb;
    57.     }
    58.
    59.     @Override
    60.     public void setOs(String os) {
    61.         mOs = os;
    62.     }
    63.
    64. }
    65.
    66. package com.dp.example.builder;
    67.
    68. /**
    69.  * builder抽象类
    70.  *
    71.  * @author mrsimple
    72.  *
    73.  */
    74. public abstract class Builder {
    75.     // 设置CPU核心数
    76.     public abstract void buildCPU(int core);
    77.
    78.     // 设置内存
    79.     public abstract void buildRAM(int gb);
    80.
    81.     // 设置操作系统
    82.     public abstract void buildOs(String os);
    83.
    84.     // 创建Computer
    85.     public abstract Computer create();
    86.
    87. }
    88.
    89. package com.dp.example.builder;
    90.
    91. /**
    92.  * Apple电脑
    93.  * @author mrsimple
    94.  *
    95.  */
    96. public class AppleComputer extends Computer {
    97.
    98.     protected AppleComputer() {
    99.
    100.     }
    101.
    102.     @Override
    103.     public void setCPU(int core) {
    104.         mCpuCore = core;
    105.     }
    106.
    107.     @Override
    108.     public void setRAM(int gb) {
    109.         mRamSize = gb;
    110.     }
    111.
    112.     @Override
    113.     public void setOs(String os) {
    114.         mOs = os;
    115.     }
    116.
    117. }
    118.
    119. package com.dp.example.builder;
    120.
    121. /**
    122.  * builder抽象类
    123.  *
    124.  * @author mrsimple
    125.  *
    126.  */
    127. public abstract class Builder {
    128.     // 设置CPU核心数
    129.     public abstract void buildCPU(int core);
    130.
    131.     // 设置内存
    132.     public abstract void buildRAM(int gb);
    133.
    134.     // 设置操作系统
    135.     public abstract void buildOs(String os);
    136.
    137.     // 创建Computer
    138.     public abstract Computer create();
    139.
    140. }
    141.
    142. package com.dp.example.builder;
    143.
    144. public class ApplePCBuilder extends Builder {
    145.     private Computer mApplePc = new AppleComputer();
    146.
    147.     @Override
    148.     public void buildCPU(int core) {
    149.         mApplePc.setCPU(core);
    150.     }
    151.
    152.     @Override
    153.     public void buildRAM(int gb) {
    154.         mApplePc.setRAM(gb);
    155.     }
    156.
    157.     @Override
    158.     public void buildOs(String os) {
    159.         mApplePc.setOs(os);
    160.     }
    161.
    162.     @Override
    163.     public Computer create() {
    164.         return mApplePc;
    165.     }
    166.
    167. }
    168.
    169. package com.dp.example.builder;
    170.
    171. public class Director {
    172.     Builder mBuilder = null;
    173.
    174.     /**
    175.      *
    176.      * @param builder
    177.      */
    178.     public Director(Builder builder) {
    179.         mBuilder = builder;
    180.     }
    181.
    182.     /**
    183.      * 构建对象
    184.      *
    185.      * @param cpu
    186.      * @param ram
    187.      * @param os
    188.      */
    189.     public void construct(int cpu, int ram, String os) {
    190.         mBuilder.buildCPU(cpu);
    191.         mBuilder.buildRAM(ram);
    192.         mBuilder.buildOs(os);
    193.     }
    194. }
    195.
    196. /**
    197.  * 经典实现较为繁琐
    198.  *
    199.  * @author mrsimple
    200.  *
    201.  */
    202. public class Test {
    203.     public static void main(String[] args) {
    204.         // 构建器
    205.         Builder builder = new ApplePCBuilder();
    206.         // Director
    207.         Director pcDirector = new Director(builder);
    208.         // 封装构建过程, 4核, 内存2GB, Mac系统
    209.         pcDirector.construct(4, 2, "Mac OS X 10.9.1");
    210.         // 构建电脑, 输出相关信息
    211.         System.out.println("Computer Info : " + builder.create().toString());
    212.     }
    213. }

    通过Builder来构建产品对象, 而Director封装了构建复杂产品对象对象的过程，但实现也比较为繁琐。




    源码分析

    在Android源码中，我们最常用到的Builder模式就是AlertDialog.Builder， 使用该Builder来构建复杂的AlertDialog对象。简单示例如下 :



    1.     //显示基本的AlertDialog
    2.     private void showDialog(Context context) {
    3.         AlertDialog.Builder builder = new AlertDialog.Builder(context);
    4.         builder.setIcon(R.drawable.icon);
    5.         builder.setTitle("Title");
    6.         builder.setMessage("Message");
    7.         builder.setPositiveButton("Button1",
    8.                 new DialogInterface.OnClickListener() {
    9.                     public void onClick(DialogInterface dialog, int whichButton) {
    10.                         setTitle("点击了对话框上的Button1");
    11.                     }
    12.                 });
    13.         builder.setNeutralButton("Button2",
    14.                 new DialogInterface.OnClickListener() {
    15.                     public void onClick(DialogInterface dialog, int whichButton) {
    16.                         setTitle("点击了对话框上的Button2");
    17.                     }
    18.                 });
    19.         builder.setNegativeButton("Button3",
    20.                 new DialogInterface.OnClickListener() {
    21.                     public void onClick(DialogInterface dialog, int whichButton) {
    22.                         setTitle("点击了对话框上的Button3");
    23.                     }
    24.                 });
    25.         builder.create().show();  // 构建AlertDialog， 并且显示
    26.     }

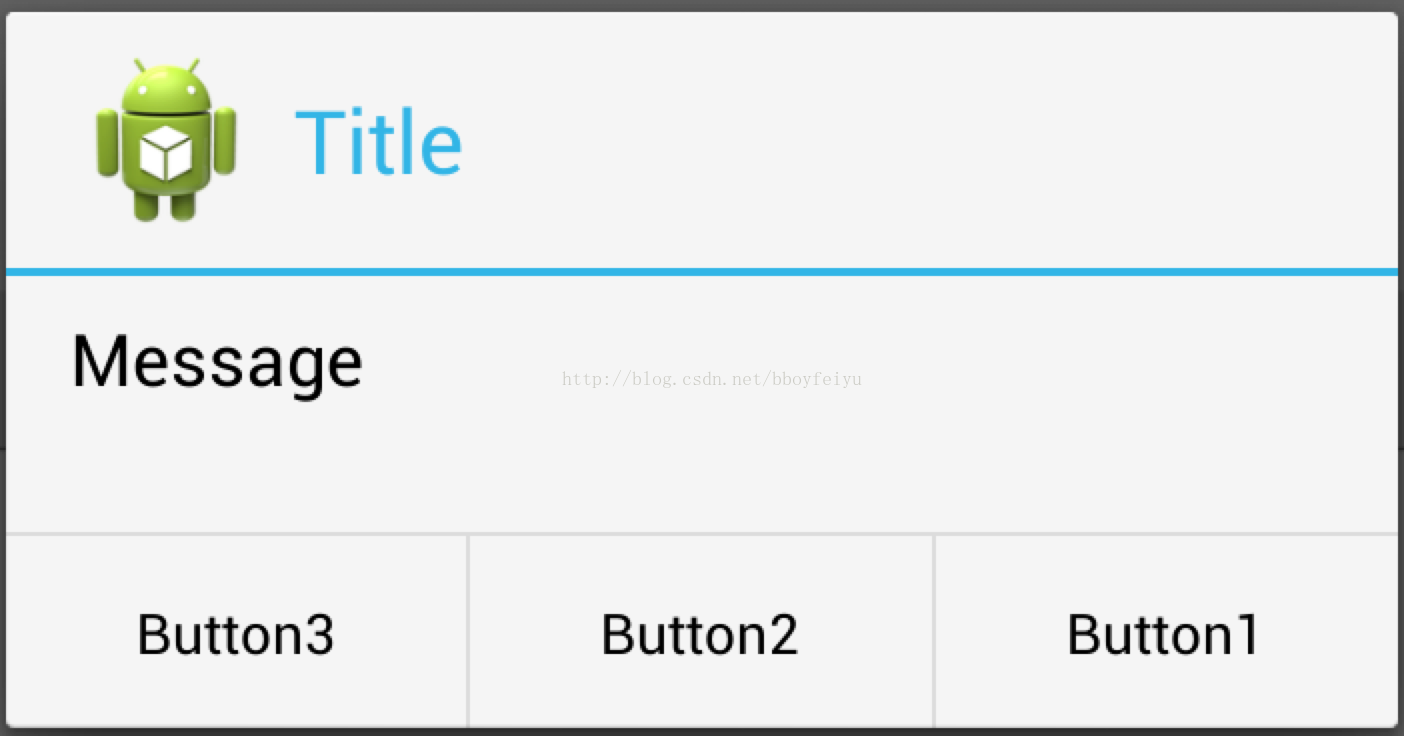

    结果如图所示 :




    下面我们看看AlertDialog的部分源码 :



    [java] view plain copy

    1. // AlertDialog
    2. public class AlertDialog extends Dialog implements DialogInterface {
    3.     // Controller, 接受Builder成员变量P中的各个参数
    4.     private AlertController mAlert;
    5.
    6.     // 构造函数
    7.     protected AlertDialog(Context context, int theme) {
    8.         this(context, theme, true);
    9.     }
    10.
    11.     // 4 : 构造AlertDialog
    12.     AlertDialog(Context context, int theme, boolean createContextWrapper) {
    13.         super(context, resolveDialogTheme(context, theme), createContextWrapper);
    14.         mWindow.alwaysReadCloseOnTouchAttr();
    15.         mAlert = new AlertController(getContext(), this, getWindow());
    16.     }
    17.
    18.     // 实际上调用的是mAlert的setTitle方法
    19.     @Override
    20.     public void setTitle(CharSequence title) {
    21.         super.setTitle(title);
    22.         mAlert.setTitle(title);
    23.     }
    24.
    25.     // 实际上调用的是mAlert的setCustomTitle方法
    26.     public void setCustomTitle(View customTitleView) {
    27.         mAlert.setCustomTitle(customTitleView);
    28.     }
    29.
    30.     public void setMessage(CharSequence message) {
    31.         mAlert.setMessage(message);
    32.     }
    33.
    34.     // AlertDialog其他的代码省略
    35.
    36.     // ************  Builder为AlertDialog的内部类   *******************
    37.     public static class Builder {
    38.         // 1 : 存储AlertDialog的各个参数, 例如title, message, icon等.
    39.         private final AlertController.AlertParams P;
    40.         // 属性省略
    41.
    42.         /**
    43.          * Constructor using a context for this builder and the {@link AlertDialog} it creates.
    44.          */
    45.         public Builder(Context context) {
    46.             this(context, resolveDialogTheme(context, 0));
    47.         }
    48.
    49.
    50.         public Builder(Context context, int theme) {
    51.             P = new AlertController.AlertParams(new ContextThemeWrapper(
    52.                     context, resolveDialogTheme(context, theme)));
    53.             mTheme = theme;
    54.         }
    55.
    56.         // Builder的其他代码省略 ......
    57.
    58.         // 2 : 设置各种参数
    59.         public Builder setTitle(CharSequence title) {
    60.             P.mTitle = title;
    61.             return this;
    62.         }
    63.
    64.
    65.         public Builder setMessage(CharSequence message) {
    66.             P.mMessage = message;
    67.             return this;
    68.         }
    69.
    70.         public Builder setIcon(int iconId) {
    71.             P.mIconId = iconId;
    72.             return this;
    73.         }
    74.
    75.         public Builder setPositiveButton(CharSequence text, final OnClickListener listener) {
    76.             P.mPositiveButtonText = text;
    77.             P.mPositiveButtonListener = listener;
    78.             return this;
    79.         }
    80.
    81.
    82.         public Builder setView(View view) {
    83.             P.mView = view;
    84.             P.mViewSpacingSpecified = false;
    85.             return this;
    86.         }
    87.
    88.         // 3 : 构建AlertDialog, 传递参数
    89.         public AlertDialog create() {
    90.             // 调用new AlertDialog构造对象， 并且将参数传递个体AlertDialog
    91.             final AlertDialog dialog = new AlertDialog(P.mContext, mTheme, false);
    92.             // 5 : 将P中的参数应用的dialog中的mAlert对象中
    93.             P.apply(dialog.mAlert);
    94.             dialog.setCancelable(P.mCancelable);
    95.             if (P.mCancelable) {
    96.                 dialog.setCanceledOnTouchOutside(true);
    97.             }
    98.             dialog.setOnCancelListener(P.mOnCancelListener);
    99.             if (P.mOnKeyListener != null) {
    100.                 dialog.setOnKeyListener(P.mOnKeyListener);
    101.             }
    102.             return dialog;
    103.         }
    104.     }
    105.
    106. }

    可以看到，通过Builder来设置AlertDialog中的title, message, button等参数， 这些参数都存储在类型为AlertController.AlertParams的成员变量P中，AlertController.AlertParams中包含了与之对应的成员变量。在调用Builder类的create函数时才创建AlertDialog, 并且将Builder成员变量P中保存的参数应用到AlertDialog的mAlert对象中，即P.apply(dialog.mAlert)代码段。我们看看apply函数的实现 :





    [java] view plain copy

    1. public void apply(AlertController dialog) {
    2.     if (mCustomTitleView != null) {
    3.         dialog.setCustomTitle(mCustomTitleView);
    4.     } else {
    5.         if (mTitle != null) {
    6.             dialog.setTitle(mTitle);
    7.         }
    8.         if (mIcon != null) {
    9.             dialog.setIcon(mIcon);
    10.         }
    11.         if (mIconId >= 0) {
    12.             dialog.setIcon(mIconId);
    13.         }
    14.         if (mIconAttrId > 0) {
    15.             dialog.setIcon(dialog.getIconAttributeResId(mIconAttrId));
    16.         }
    17.     }
    18.     if (mMessage != null) {
    19.         dialog.setMessage(mMessage);
    20.     }
    21.     if (mPositiveButtonText != null) {
    22.         dialog.setButton(DialogInterface.BUTTON_POSITIVE, mPositiveButtonText,
    23.                 mPositiveButtonListener, null);
    24.     }
    25.     if (mNegativeButtonText != null) {
    26.         dialog.setButton(DialogInterface.BUTTON_NEGATIVE, mNegativeButtonText,
    27.                 mNegativeButtonListener, null);
    28.     }
    29.     if (mNeutralButtonText != null) {
    30.         dialog.setButton(DialogInterface.BUTTON_NEUTRAL, mNeutralButtonText,
    31.                 mNeutralButtonListener, null);
    32.     }
    33.     if (mForceInverseBackground) {
    34.         dialog.setInverseBackgroundForced(true);
    35.     }
    36.     // For a list, the client can either supply an array of items or an
    37.     // adapter or a cursor
    38.     if ((mItems != null) || (mCursor != null) || (mAdapter != null)) {
    39.         createListView(dialog);
    40.     }
    41.     if (mView != null) {
    42.         if (mViewSpacingSpecified) {
    43.             dialog.setView(mView, mViewSpacingLeft, mViewSpacingTop, mViewSpacingRight,
    44.                     mViewSpacingBottom);
    45.         } else {
    46.             dialog.setView(mView);
    47.         }
    48.     }
    49. }

    实际上就是把P中的参数挨个的设置到AlertController中， 也就是AlertDialog中的mAlert对象。从AlertDialog的各个setter方法中我们也可以看到，实际上也都是调用了mAlert对应的setter方法。在这里，Builder同时扮演了上文中提到的builder、ConcreteBuilder、Director的角色，简化了Builder模式的设计。




    优点与缺点

    优点 ：
    1、良好的封装性， 使用建造者模式可以使客户端不必知道产品内部组成的细节；
    2、建造者独立，容易扩展；
    3、在对象创建过程中会使用到系统中的一些其它对象，这些对象在产品对象的创建过程中不易得到。

    缺点 ：
    1、会产生多余的Builder对象以及Director对象，消耗内存；
    2、对象的构建过程暴露。
  • 相关阅读:
    使用gunicorn部署flask项目
    加密算法详解
    elasticsearch安装
    elk下载链接
    mysql允许远程连接
    工作流源代码分析
    查看账户的访问token
    Kube-proxy组件
    创建服务账户/查询访问token
    K8s概念2
  • 原文地址：https://www.cnblogs.com/vegetate/p/9997198.html
Copyright © 2011-2022 走看看
