Android NestedScrolling机制完全解析 带你玩转嵌套滑动

一、概述

Android在support.v4包中为大家提供了两个非常神奇的类：

• NestedScrollingParent
• NestedScrollingChild

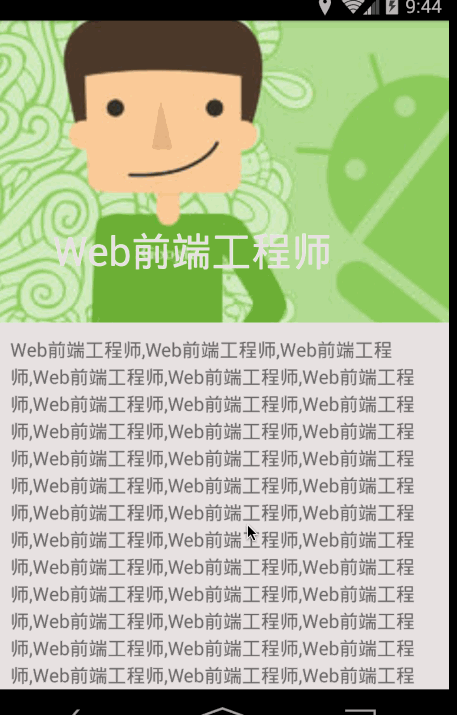

如果你从未听说过这两个类，没关系，听我慢慢介绍，你就明白这两个类可以用来干嘛了。相信大家都见识过或者使用过CoordinatorLayout，通过这个类可以非常便利的帮助我们完成一些炫丽的效果，例如下面这样的：

这样的效果就非常适合使用NestedScrolling机制去完成，并且CoordinatorLayout背后其实也是利用着这套机制，So，我相信你已经明白这套机制可以用来干嘛了。

但是，我相信你还有个问题

• 这个机制相比传统的自定义ViewGroup事件分发处理有什么优越的地方吗？

恩，我们简单分析下：

按照上图：

假设我们按照传统的事件分发去理解，首先我们滑动的是下面的内容区域，而移动却是外部的ViewGroup在移动，所以按照传统的方式，肯定是外部的Parent拦截了内部的Child的事件；但是，上述效果图，当Parent滑动到一定程度时，Child又开始滑动了，中间整个过程是没有间断的。从正常的事件分发（不手动调用分发事件，不手动去发出事件）角度去做是不可能的，因为当Parent拦截之后，是没有办法再把事件交给Child的，事件分发，对于拦截，相当于一锤子买卖，只要拦截了，当前手势接下来的事件都会交给Parent(拦截者)来处理。

但是NestedScrolling机制来处理这个事情就很好办，所以对这个机制进行深入学习，一来有助于我们编写嵌套滑动时一些特殊的效果；二来是我为了对CoordinatorLayout做分析的铺垫~~~

ps：具体在哪个v4版本中添加的，就不去深究了，如果你的v4中没有上述两个类，升级下你的v4版本。NestedScrolling机制这个词，个人称呼，不清楚官方有没有这么叫，勿深究。

二、预期效果

当然讲解这两个类，肯定要有案例的支撑，不然太过于空洞了。好在，我这里有个非常好的案例可以来描述：

很久以前，我写过这样一篇文章：

• Android 自定义控件 轻松实现360软件详情页

完全按照传统的方式去编写的，而且为了连续滑动，做了一些非常特殊处理，比如手动去分发DOWN事件类的，有兴趣可以阅读下。

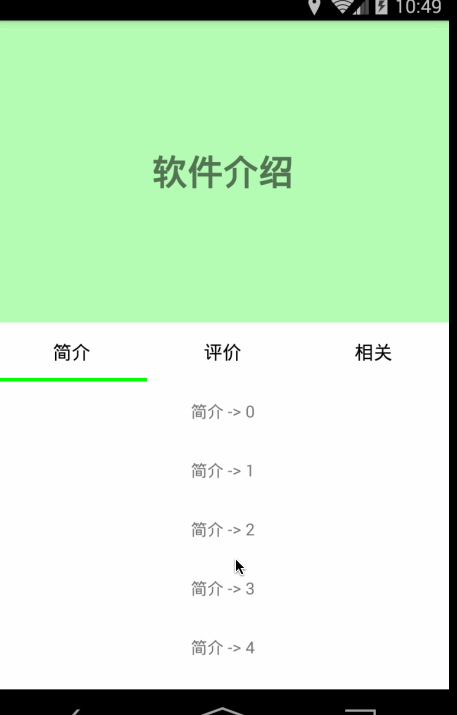

效果图是这样的：

今天我们就利用这个效果，作为NestedSroll机制的案例，最后我们还会简单分析一下源码，其实源码还是比较简单的~~

ps:CoordinatorLayout可以很方便实现该效果，后续的文章也会对CoordinateLayout做一些分析。

三、实现

上述效果图，分为3部分：顶部布局；中间的ViewPager指示器；以及底部的RecyclerView；

RecyclerView其实就是NestedSrollingChild的实现类，所以本例主要的角色是去实现NestedScrollingParent.

（1）布局文件

首先预览下布局文件，脑子里面有个大致的布局：

<com.zhy.view.StickyNavLayout xmlns:tools="http://schemas.android.com/tools"
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >
    <RelativeLayout
        android:id="@id/id_stickynavlayout_topview"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="#4400ff00" >
        <TextView
            android:layout_width="match_parent"
            android:layout_height="256dp"
            android:gravity="center"
            android:text="软件介绍"
            android:textSize="30sp"
            android:textStyle="bold" />
    </RelativeLayout>

    <com.zhy.view.SimpleViewPagerIndicator
        android:id="@id/id_stickynavlayout_indicator"
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:background="#ffffffff" >
    </com.zhy.view.SimpleViewPagerIndicator>

    <android.support.v4.view.ViewPager
        android:id="@id/id_stickynavlayout_viewpager"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
         >
    </android.support.v4.view.ViewPager>

</com.zhy.view.StickyNavLayout>

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34

StickyNavLayout是直接继承自LinearLayout的，并且设置的是orientation="vertical"，所以直观的就是控件按顺序纵向排列，至于测量需要做一些特殊的处理，因为不是本文的重点，可以自己查看源码，或者上面提到的文章。

(2) 实现NestedScrollingParent

NestedScrollingParent是一个接口，实现它需要实现如下方法：

public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes);

public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes);

public void onNestedScroll(View target, int dxConsumed, int dyConsumed,
            int dxUnconsumed, int dyUnconsumed);

public void onNestedPreScroll(View target, int dx, int dy, int[] consumed);

public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed);

public boolean onNestedPreFling(View target, float velocityX, float velocityY);

public int getNestedScrollAxes();

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14

在写具体的实现前，先对需要用到的上述方法做一下简单的介绍：

• onStartNestedScroll该方法，一定要按照自己的需求返回true，该方法决定了当前控件是否能接收到其内部View(非并非是直接子View)滑动时的参数；假设你只涉及到纵向滑动，这里可以根据nestedScrollAxes这个参数，进行纵向判断。
• onNestedPreScroll该方法的会传入内部View移动的dx,dy，如果你需要消耗一定的dx,dy，就通过最后一个参数consumed进行指定，例如我要消耗一半的dy，就可以写consumed[1]=dy/2
• onNestedFling你可以捕获对内部View的fling事件，如果return true则表示拦截掉内部View的事件。

主要关注的就是这三个方法~

这里内部View表示不一定非要是直接子View，只要是内部View即可。

下面看一下我们具体的实现：

public class StickyNavLayout extends LinearLayout implements NestedScrollingParent
{
    @Override
    public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes)
    {
        return (nestedScrollAxes & ViewCompat.SCROLL_AXIS_VERTICAL) != 0;
    }
    @Override
    public void onNestedPreScroll(View target, int dx, int dy, int[] consumed)
    {
        boolean hiddenTop = dy > 0 && getScrollY() < mTopViewHeight;
        boolean showTop = dy < 0 && getScrollY() > 0 && !ViewCompat.canScrollVertically(target, -1);

        if (hiddenTop || showTop)
        {
            scrollBy(0, dy);
            consumed[1] = dy;
        }
    }
    @Override
    public boolean onNestedPreFling(View target, float velocityX, float velocityY)
    {
        if (getScrollY() >= mTopViewHeight) return false;
        fling((int) velocityY);
        return true;
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27

• onStartNestedScroll中，我们判断了如果是纵向返回true，这个一般是需要内部的View去传入的，你要是不确定，或者担心内部View编写的不规范，你可以直接return true；
• onNestedPreScroll中，我们判断，如果是上滑且顶部控件未完全隐藏，则消耗掉dy，即consumed[1]=dy;如果是下滑且内部View已经无法继续下拉，则消耗掉dy，即consumed[1]=dy，消耗掉的意思，就是自己去执行scrollBy，实际上就是我们的StickNavLayout滑动。
• 此外，这里还处理了fling，通过onNestedPreFling方法，这个可以根据自己需求定了，当顶部控件显示时，fling可以让顶部控件隐藏或者显示。

以上代码就能实现下面的效果：

对于fling方法，我们利用了OverScroll的fling的方法，对于边界检测，是重写了scrollTo方法：

public void fling(int velocityY)
{
    mScroller.fling(0, getScrollY(), 0, velocityY, 0, 0, 0, mTopViewHeight);
    invalidate();
}

@Override
public void scrollTo(int x, int y)
{
    if (y < 0)
    {
        y = 0;
    }
    if (y > mTopViewHeight)
    {
        y = mTopViewHeight;
    }
    if (y != getScrollY())
    {
        super.scrollTo(x, y);
    }
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22

详细的解释可以看上面提到的博客，这里就不重复了。

到这里呢，可以看到NestedScrolling机制说白了非常简单：

就是NestedScrollingParent内部的View，在滑动到时候，会首先将dx、dy传入给NestedScrollingParent，NestedScrollingParent可以决定是否对其进行消耗，一般会根据需求消耗部分或者全部(不过这里并没有实际的约束，你可以随便写消耗多少，可能会对内部View造成一定的影响）。

用白话和原本的事件分发机制作对比就是这样的（针对正常流程下一次手势）：

• 事件分发是这样的：子View首先得到事件处理权，处理过程中，父View可以对其拦截，但是拦截了以后就无法再还给子View（本次手势内）。
• NestedScrolling机制是这样的：内部View在滚动的时候，首先将dx,dy交给NestedScrollingParent，NestedScrollingParent可对其进行部分消耗，剩余的部分还给内部View。

具体的源码会比本博文复杂，因为涉及到触摸非内部View区域的一些交互，非本博文重点，可以参考源码。

四、原理

原理其实就是看内部View什么时候回调NestedScrollingParent各种方法的，直接定位到内部View的onTouchEvent：

@Override
public boolean onTouchEvent(MotionEvent e) {
    switch (action) {
        case MotionEvent.ACTION_DOWN: {
            int nestedScrollAxis = ViewCompat.SCROLL_AXIS_NONE;
            if (canScrollHorizontally) {
                nestedScrollAxis |= ViewCompat.SCROLL_AXIS_HORIZONTAL;
            }
            if (canScrollVertically) {
                nestedScrollAxis |= ViewCompat.SCROLL_AXIS_VERTICAL;
            }
            startNestedScroll(nestedScrollAxis);
        } break;
        case MotionEvent.ACTION_MOVE: {
            if (dispatchNestedPreScroll(dx, dy, mScrollConsumed, mScrollOffset)) {
                dx -= mScrollConsumed[0];
                dy -= mScrollConsumed[1];
                vtev.offsetLocation(mScrollOffset[0], mScrollOffset[1]);
            }
        } break;
        case MotionEvent.ACTION_UP: {
            fling((int) xvel, (int) yvel);
            resetTouch();
        } break;

        case MotionEvent.ACTION_CANCEL: {
            cancelTouch();
        } break;
    }
    return true;
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31

可以看到:

ACTION_DOWN调用了startNestedScroll；ACTION_MOVE中调用了dispatchNestedPreScroll；ACTION_UP可能会触发fling以调用resetTouch。

startNestedScroll内部实际上：

#NestedScrollingChildHelper
public boolean startNestedScroll(int axes) {
    if (hasNestedScrollingParent()) {
        // Already in progress
        return true;
    }
    if (isNestedScrollingEnabled()) {
        ViewParent p = mView.getParent();
        View child = mView;
        while (p != null) {
            if (ViewParentCompat.onStartNestedScroll(p, child, mView, axes)) {
                mNestedScrollingParent = p;
                ViewParentCompat.onNestedScrollAccepted(p, child, mView, axes);
                return true;
            }
            if (p instanceof View) {
                child = (View) p;
            }
            p = p.getParent();
        }
    }
    return false;
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23

去寻找NestedScrollingParent，然后回调onStartNestedScroll和onNestedScrollAccepted。

dispatchNestedPreScroll中会回调onNestedPreScroll方法，内部的scrollByInternal中还会回调onNestedScroll方法。

fling中会回调onNestedPreFling和onNestedFling方法。

resetTouch中则会回调onStopNestedScroll。

代码其实没什么贴的，大家直接找到onTouchEvent一眼就能看到，调用的方法名都是dispatchNestedXXX方法，实际内部都是通过NestedScrollingChildHelper实现的。

所以如果你需要实现和NestedScrollingParent协作的内部View，记得实现NestedScrollingChild，然后内部借助NestedScrollingChildHelper这个辅助类，核心的方法都封装好了，你只需要在恰当的实际去传入参数调用方法即可。

ok，这样的一个机制一定要去试试，很多滑动相关的效果都可以借此实现；此外，后面可能会对CoordinatorLayout写一些博文~

源码地址：
https://github.com/hongyangAndroid/Android-StickyNavLayout
