工作流--JBPM(二) 简单的流程演示

  上篇介绍了一下JBPM的基本概念与插件的安装,本篇主要是用一个简单的demo来实现一个流程的处理。

  1、配置环境

     从官网上下载jbpm4.4的jar包，引入到MyEclipse。

     添加jbpm.cfg.xml和jbpm.hibernate.cfg.xml文件。

     创建日志文件log4j.properties。

   2、建立程序

     新建一个java项目，然后选择New-->Other-->jBoss JBPM，建立JBPM文件，命名为helloworld。如图：

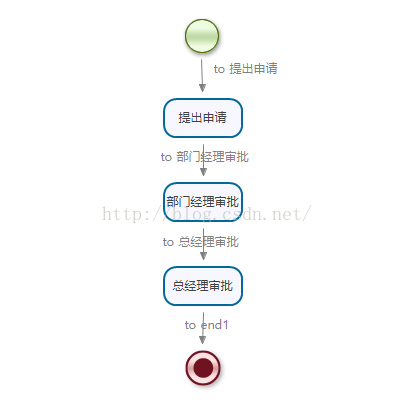

     创建好之后，开始画流程，打开helloworld文件，进行绘制流程，流程如下：




    3、编写程序

      首先创建一个HelloWordAPI的Java测试类，第一步就是创建JBPM所需要的数据库，如下：

//建表
	@Test
	public void createTables() throws Exception{
		new org.hibernate.cfg.Configuration()  //
		    .configure("jbpm.hibernate.cfg.xml") //配置文件,指定映射文件
		    .buildSessionFactory();//创建sessionFactory
	}

        创建流程引擎并部署流程、并启动流程：

//流程引擎
	private static ProcessEngine processEngine =new Configuration() //
	                      .setResource("jbpm.cfg.xml")  //
	                      .buildProcessEngine();

	// 1、部署流程
	@Test
	public void deployProcessDefintion() throws Exception {
       processEngine.getRepositoryService() //
              .createDeployment() //
              .addResourceFromClasspath("helloworld/helloworld.jpdl.xml") //
              .addResourceFromClasspath("helloworld/helloworld.png") //
              .deploy();
	}


	// 2、启动流程实例
	@Test
	public void startProcessInstance() throws Exception {
       processEngine.getExecutionService().startProcessInstanceByKey("helloworld");
	}

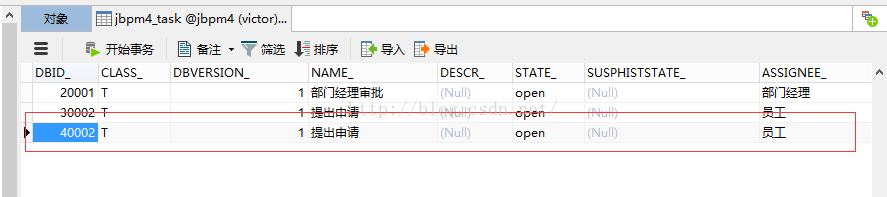

      启动之后，数据存入库中，如下：



     接下来进行办理任务，此次演示使用手动设置流程ID，为‘40002’，对应上图最后一条数据（该数据的主要标识是流程执行EXECUTION_ID，在下边的结果中会展示）：

// 4、办理任务
	@Test
	public void completeTask() throws Exception {
      String taskId="40002";
      processEngine.getTaskService().completeTask(taskId);
	}

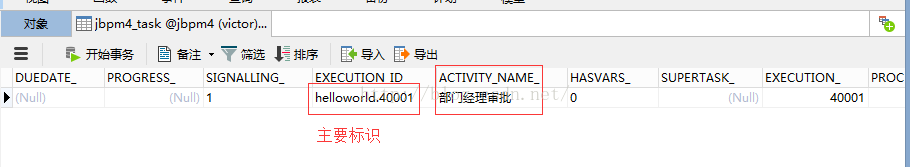

     结果如下，流程流转到下一节点，即部门经理审批：



    也可以对每个流程进行任务列表的查询，如下：

// 3、查看我的个人任务列表
	@Test
	public void findMyProcessTaskList() throws Exception {
        String userId="员工";
//      String userId="部门经理";
//      String userId="总经理";

      //查询
      List<Task> taskList=processEngine.getTaskService().findPersonalTasks(userId);

      for(Task task:taskList){
    	  System.out.println("id="+task.getId()+",name="+task.getName()+",assignee="+task.getAssignee());
      }
	}



    小结：

       JBPM流程处理，其实跟其他的工作流程的处理如Activity的处理过程基本类似。上述demo只是简单的介绍了一下一个流程从部署启动到结束的过程流转，通过实例演示，能够清晰的看到流转过程，在这个过程中还涉及到流程流转记录的存储问题及流程处理，还有待接下来的深入研究。
