  • 转载 PowerDesigner导出mysql数据结构

    转自:https://blog.csdn.net/dkingyaoyao/article/details/84586146

    好久没有使用PowerDesigner,突然想用它导出数据结构,居然忘记了。当时印象很深刻的配置了半天才搞成功,由于没有没有做笔记,忘得几乎是一干二净。因此在网上找了几篇文章转载,仅供作为笔记使用。以后如果时间充裕,定当将此文档从新整理一下。还是希望大家养成一个做笔记的好习惯。。。

    原文:https://blog.csdn.net/winy_lm/article/details/70598378

    由于日常数据建模经常使用PowerDesigner,使用逆向工程能更加快速的生成模型提高效率,所以总结使用如下:

    1.      安装MYSQL的ODBC驱动

        Connector/ODBC 5.1.10 下载地址:http://dev.mysql.com/downloads/connector/odbc/5.1.html

         选择win-32 MIS安装包,进行直接安装就可以了。

    2.      配置OBDC驱动连接

    选择控制面板->所有控制面板项->管理工具

    作者:Polaris-zlf
    来源:CSDN
    原文:https://blog.csdn.net/u012689336/article/details/78124349
    版权声明:本文为博主原创文章,转载请附上博文链接!

    PowerDesigner165.exe

    mysql-5.5.38-winx64.msi

    mysql-connector-odbc-5.1.5-win32.msi

    1、首先安装这三个软件。怎么安装就不好了,下一步下一步就行。

    2、打开powerdesigner软件

         选择:File----》Reverse Engineer----》database

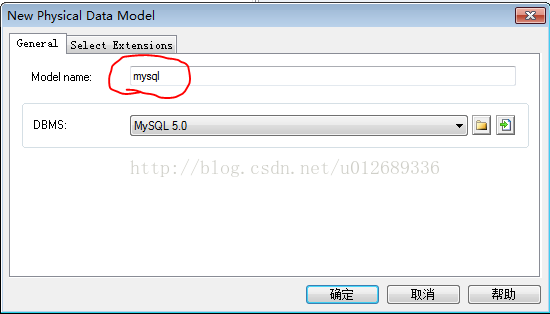

    其中Model name自定义。

    然后点击:确定

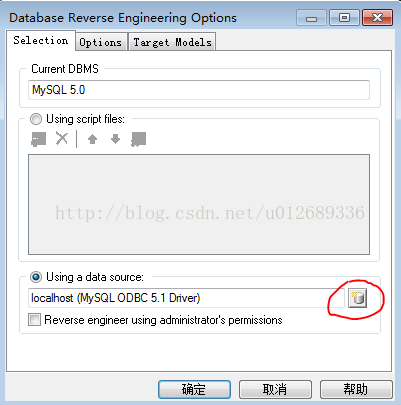

    然后点击:我用红圈圈的。

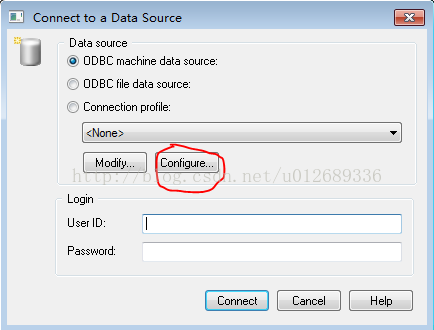

    然后点击:我用红圈圈的Configure。

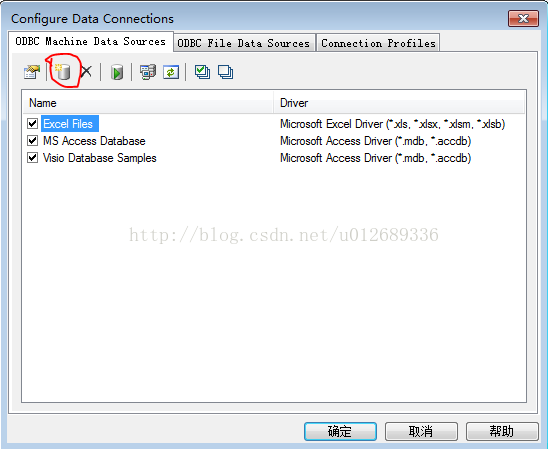

    然后点击:我用红圈圈的。

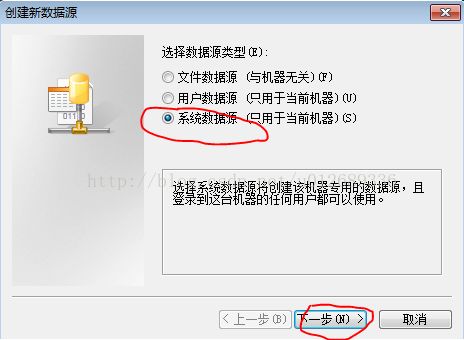

    选择:系统数据源,然后点击下一步。

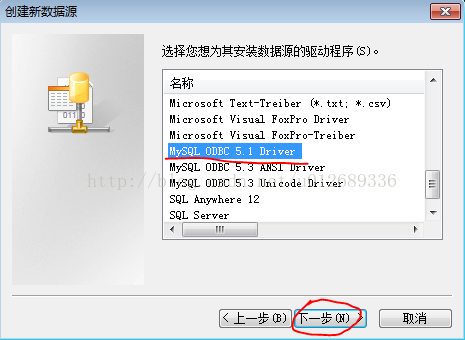

    下拉选择:MySQL ODBC 5.1 Driver,然后:下一步

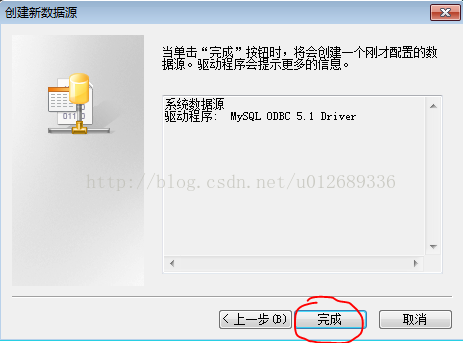

    点击:完成

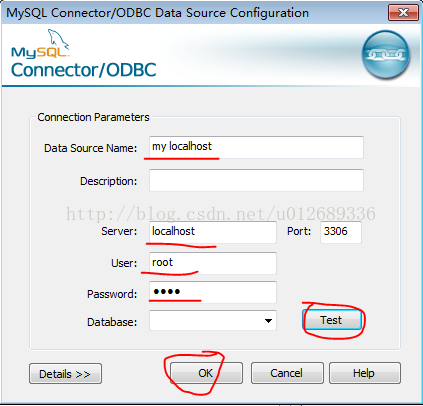

    填写你需要连接的mysql数据库的信息,最后进行Test测试,如果显示:Connection successful,表示连接mysql成功。

    然后点击:OK

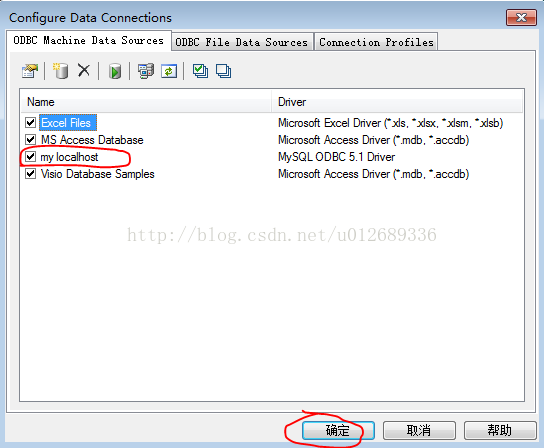

    在这里就会显示出:你刚才命名的Data Source Name,然后点击:确定

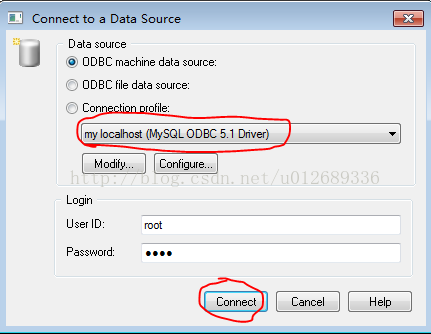

    选择你刚才命名的Data Source Name,然后点击:Connect

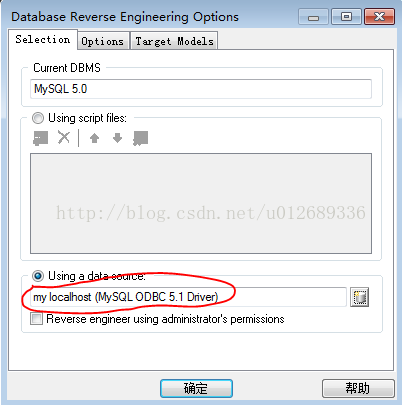

    Using a data source里面就会出现你刚才命名的Data Source Name,然后点击:确定

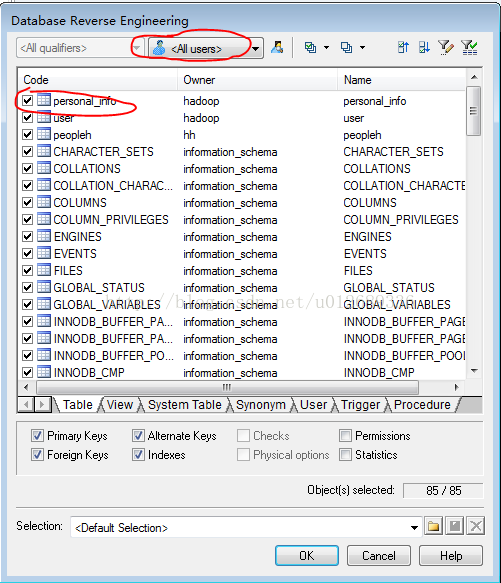

    在All users里面选择你要导出表的数据库,下面就会显示出该库里面的所有表,然后你可以把你不需要的表的前面√去掉,保留你要导出的表

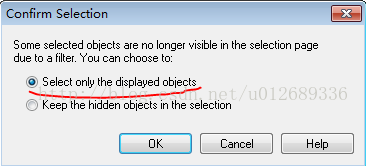

    点击:OK

    现在就OK了,会把mysql中的表的结构转换成pdm。
