Android Treble架构解析

本文主要介绍Treble架构下的HAL&HIDL&Binder相关技术原理。Treble的详细资料文档，请参考Treble 官方文档。

1. Treble 简介

Android 8.0 版本的一项新元素是 Project Treble。这是 Android 操作系统框架在架构方面的一项重大改变，旨在让制造商以更低的成本更轻松、更快速地将设备更新到新版 Android 系统。Project Treble 适用于搭载 Android 8.0 及后续版本的所有新设备（这种新的架构已经在 Pixel 手机的开发者预览版中投入使用）。

1.1 系统更新

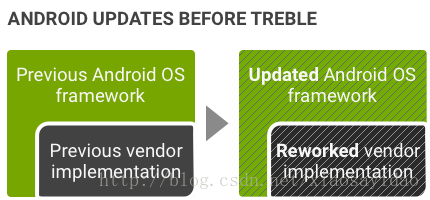

图 1. Treble 推出前的 Android 更新环境

Android 7.x 及更早版本中没有正式的供应商接口，因此设备制造商必须更新大量 Android 代码才能将设备更新到新版 Android 系统：

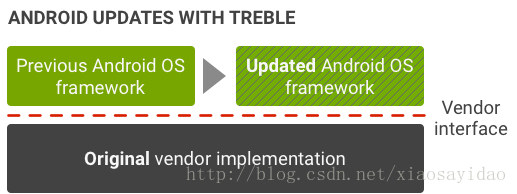

图 2. Treble 推出后的 Android 更新环境

Treble 提供了一个稳定的新供应商接口，供设备制造商访问 Android 代码中特定于硬件的部分，这样一来，设备制造商只需更新 Android 操作系统框架，即可跳过芯片制造商直接提供新的 Android 版本：

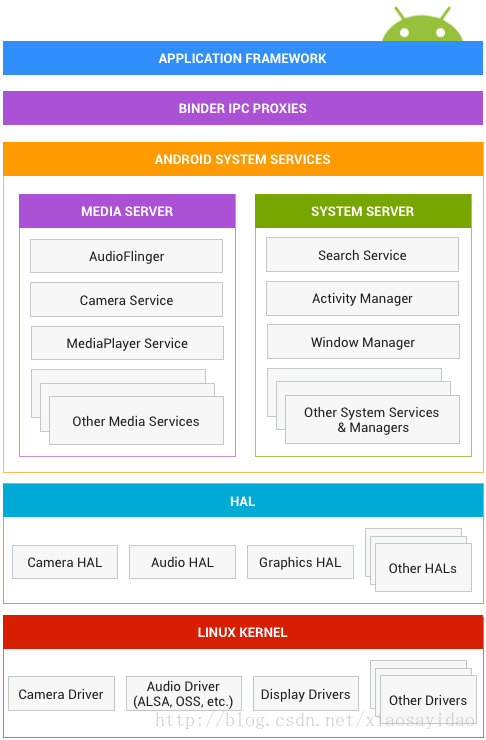

1.2 Android 经典架构

为了更好的了解Treble 架构里面的HAL，首先了解一下Android的经典架构。

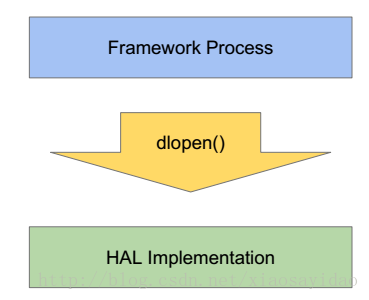

在Android O之前，HAL是一个个的.so库，通过dlopen来进行打开，库和framework位于同一个进程。如图所示：

1.3 Trebe 架构

为了能够让Android O之前的版本升级到Android O，Android设计了Passthrough模式，经过转换，可以方便的使用已经存在代码，不需要重新编写相关的HAL。HIDL分为两种模式：Passthrough和Binderized。

• Binderized： Google官方翻译成绑定试HAL。
• Passthrough：Google官方翻译成直通式HAL。

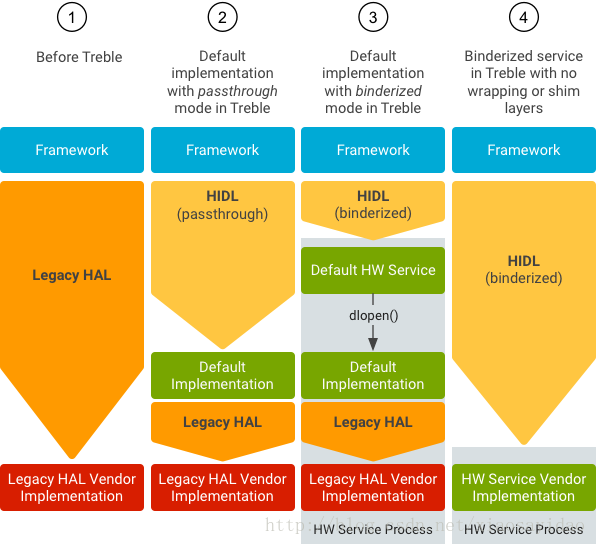

大致框架图如下，对于Android O之前的设备，对应图1，对于从之前的设备升级到O的版本，对应图2、图3. 对于直接基于Android O开发的设备，对应图4。

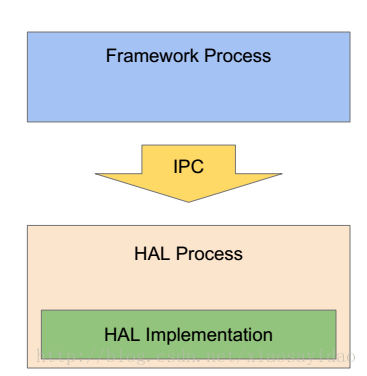

新的架构之下，framework和hal运行于不同的进程，所有的HAL采用新的HIDL技术来完成。

2. HIDL 深入理解

HIDL是一种接口定义语言，描述了HAL和它的用户之间的接口。接下来深入分析一下HIDL相关实现。

2.1 hidl-gen工具

在Treble架构中，经常会提到HIDL，首先介绍和HIDL相关的一个工具hidl-gen,系统定义的所有的.hal接口，都是通过hidl-gen工具转换成对应的代码。比如hardware/interfaces/power/1.0/IPower.hal，会通过hidl-gen转换成out/soong/.intermediates/hardware/interfaces/power/1.0/android.hardware.power@1.0_genc++/gen/android/hardware/power/1.0/PowerAll.cpp文件，为了深入了解，介绍相关原理,首先分析hidl-gen。

hidl-gen源码路径：system/tools/hidl，是在ubuntu上可执行的二进制文件。

使用方法：hidl-gen -o output-path -L language (-r interface-root) fqname

例子：

hidl-gen  -Lmakefile  -r  android.hardware:hardware/interfaces  -r  android.hidl:system/libhidl/transport  android.hardware.power@1.0

参数含义：

• -L： 语言类型，包括c++, c++-headers, c++-sources, export-header, c++-impl, java, java-constants, vts, makefile, androidbp, androidbp-impl, hash等。hidl-gen可根据传入的语言类型产生不同的文件。
• fqname： 完全限定名称的输入文件。比如本例中android.hardware.power@1.0，要求在源码目录下必须有hardware/interfaces/power/1.0/目录。

  • 对于单个文件来说，格式如下：package@version::fileName，比如android.hardware.power@1.0::types.Feature。
  • 对于目录来说。格式如下package@version，比如android.hardware.power@1.0。
• -r： 格式package:path，可选，对fqname对应的文件来说，用来指定包名和文件所在的目录到Android系统源码根目录的路径。如果没有制定，前缀默认是：android.hardware，目录是Android源码的根目录。
• -o ： 存放hidl-gen产生的中间文件的路径。我们查看hardware/interfaces/power/1.0/Android.bp，可以看到，-o参数都是写的$(genDir),一般都是在out/soong/.intermediates/hardware/interfaces/power/1.0/下面，根据-L的不同，后面产生的路径可能不太一样，比如c++，那么就会就是out/soong/.intermediates/hardware/interfaces/power/1.0/android.hardware.power@1.0_genc++/gen，如果是c++-headers，那么就是out/soong/.intermediates/hardware/interfaces/power/1.0/android.hardware.power@1.0_genc++_headers/gen。

对于实例来说，fqname是：android.hardware.power@1.0，包名是android.hardware，文件所在的目录是hardware/interfaces。例子中的命令会在out/soong/.intermediates/hardware/interfaces/power/1.0/下面产生对应的c++文件。

2.2 生成子hal的Android.mk和Android.bp文件

正如我们所知，所有的HIDL Interface 都是通过一个.hal文件来描述，为了方便编译生成每一个子hal。Google在系统默认提供了一个脚本update-makefiles.sh，位于hardware/interfaces/、frameworks/hardware/interfaces/、system/hardware/interfaces/、system/libhidl/。以hardware/interfaces/里面的代码为实例做介绍。

#!/bin/bash

source system/tools/hidl/update-makefiles-helper.sh

do_makefiles_update
  "android.hardware:hardware/interfaces"
  "android.hidl:system/libhidl/transport"

这个脚本的主要作用：根据hal文件生成Android.mk(makefile)和Android.bp(blueprint)文件。在hardware/interfaces的子目录里面，存在.hal文件的目录，都会产生Android.bp和Android.mk文件。详细分析如下：

a. source system/tools下面的update-makefiles-helper.sh，然后执行do_makefiles_update

b. 解析传入进去的参数。参数android.hardware:hardware/interfaces:

• android.hardware: android.hardware表示包名。
• hardware/interfaces：表示相对于根目录的文件路径。

会输出如下LOG：

Updating makefiles for android.hardware in hardware/interfaces.
Updating ….

c. 获取所有的包名。通过function get_packages()函数，获取hardware/interfaces路径下面的所有hal文件所在的目录路径，比如子目录power里面的hal文件的路径是power/1.0，加上当前的参数包名hardware/interfaces，通过点的方式连接，将nfc/1.0+hardware/interfaces里面的斜线转换成点,最终获取的包名就是 android.hardware.power@1.0，依次类推获取所有的包名。

d. 执行hidl-gen命令.将c步骤里面获取的参数和包名还有类名传入hidl-gen命令，在hardware/interfaces/power/1.0目录下产生Android.mk和Android.bp文件。

• Android.mk: hidl-gen -Lmakefile -r android.hardware:hardware/interfaces -r android.hidl:system/libhidl/transport android.hardware.power@1.0
• Android.bp: hidl-gen -Landroidbp -r android.hardware:hardware/interfaces -r android.hidl:system/libhidl/transport android.hardware.power@1.0

关于hidl-gen，后续章节会介绍。

e. 在hardware/interfaces的每个子目录下面产生Android.bp文件，文件内容主要是subdirs的初始化，存放当前目录需要包含的子目录。比如hardware/interfaces/power/下面的Android.bp文件。

@hardware/interfaces/power/Android.bp

// This is an autogenerated file, do not edit.
subdirs = [
    "1.0",
    "1.0/default",
    "1.0/vts/functional",
]

意思就是说，编译的时候，需要编译hardware/interfaces/power目录下面的三个子目录。

经过以上步骤，就会在对应的子目录产生Android.mk和Android.bp文件。这样以后我们就可以执行正常的编译命令进行编译了。比如mmm hardware/interfaces/power/,默认情况下，在源码中，Android.mk和Android.bp文件已经存在。

2.3 转换.hal 文件为代码

如前面所示，每个接口都是定义在.hal文件里面，比如hardware/interfaces/power/1.0/IPower.hal，通过hidl-gen生成的android.bp文件里面会定义

filegroup {
    name: "android.hardware.power@1.0_hal",
    srcs: [
        "types.hal",
        "IPower.hal",
    ],
}

genrule {
    name: "android.hardware.power@1.0_genc++",
    tools: ["hidl-gen"],
    cmd: "$(location hidl-gen) -o $(genDir) -Lc++-sources -randroid.hardware:hardware/interfaces -randroid.hidl:system/libhidl/transport android.hardware.power@1.0",
    srcs: [
        ":android.hardware.power@1.0_hal",
    ],
    out: [
        "android/hardware/power/1.0/types.cpp",
        "android/hardware/power/1.0/PowerAll.cpp",
    ],
}

可以看到在Android.bp里面，通过hidl-gen在out下面产生了types.cpp和PowerAll.cpp. 实际例子很多，不做详细介绍。

对于生成的PowerAll.cpp来说，我们可以看到，除了IPower.hal里面定义的函数之外，还生成了很多其他的方法，这个是hidl-gen默认产生，为了能够支持binder通信。在IPower.hal里面定义的setInteractive(bool interactive);,在PowerAll.cpp里面对应的是BpHwPower::setInteractive(bool interactive)。通过命名就可以知道，这个和Binder机制里面的命名一致。代码如下：

::android::hardware::Return<void> BpHwPower::setInteractive(bool interactive) {
    atrace_begin(ATRACE_TAG_HAL, "HIDL::IPower::setInteractive::client");
    #ifdef __ANDROID_DEBUGGABLE__
    if (UNLIKELY(mEnableInstrumentation)) {
        std::vector<void *> _hidl_args;
        _hidl_args.push_back((void *)&interactive);
        for (const auto &callback: mInstrumentationCallbacks) {
            callback(InstrumentationEvent::CLIENT_API_ENTRY, "android.hardware.power", "1.0", "IPower", "setInteractive", &_hidl_args);
        }
    }
    #endif // __ANDROID_DEBUGGABLE__

    ::android::hardware::Parcel _hidl_data;
    ::android::hardware::Parcel _hidl_reply;
    ::android::status_t _hidl_err;
    ::android::hardware::Status _hidl_status;

    _hidl_err = _hidl_data.writeInterfaceToken(IPower::descriptor);
    if (_hidl_err != ::android::OK) { goto _hidl_error; }

    _hidl_err = _hidl_data.writeBool(interactive);
    if (_hidl_err != ::android::OK) { goto _hidl_error; }

    _hidl_err = remote()->transact(1 /* setInteractive */, _hidl_data, &_hidl_reply);
    if (_hidl_err != ::android::OK) { goto _hidl_error; }

    _hidl_err = ::android::hardware::readFromParcel(&_hidl_status, _hidl_reply);
    if (_hidl_err != ::android::OK) { goto _hidl_error; }

    if (!_hidl_status.isOk()) { return _hidl_status; }

    atrace_end(ATRACE_TAG_HAL);
    #ifdef __ANDROID_DEBUGGABLE__
    if (UNLIKELY(mEnableInstrumentation)) {
        std::vector<void *> _hidl_args;
        for (const auto &callback: mInstrumentationCallbacks) {
            callback(InstrumentationEvent::CLIENT_API_EXIT, "android.hardware.power", "1.0", "IPower", "setInteractive", &_hidl_args);
        }
    }
    #endif // __ANDROID_DEBUGGABLE__

    _hidl_status.setFromStatusT(_hidl_err);
    return ::android::hardware::Return<void>();

_hidl_error:
    _hidl_status.setFromStatusT(_hidl_err);
    return ::android::hardware::Return<void>(_hidl_status);
}

经过以上步骤，.hal文件就转换成了对应的代码，而且具备了Binder通信的能力。

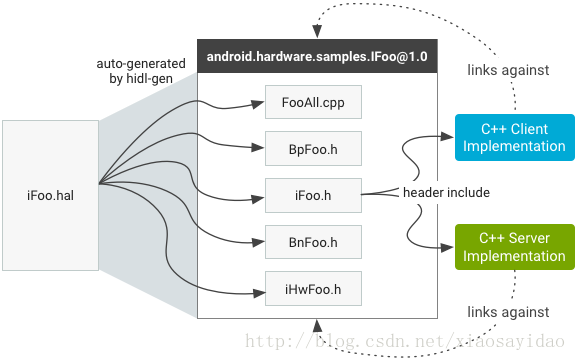

HIDL整个流程如图所示：

本文主要介绍Treble架构下的HAL&HIDL&Binder相关技术原理。Treble的详细资料文档，请参考Treble 官方文档。

1. Treble 简介

Android 8.0 版本的一项新元素是 Project Treble。这是 Android 操作系统框架在架构方面的一项重大改变，旨在让制造商以更低的成本更轻松、更快速地将设备更新到新版 Android 系统。Project Treble 适用于搭载 Android 8.0 及后续版本的所有新设备（这种新的架构已经在 Pixel 手机的开发者预览版中投入使用）。

1.1 系统更新

图 1. Treble 推出前的 Android 更新环境

Android 7.x 及更早版本中没有正式的供应商接口，因此设备制造商必须更新大量 Android 代码才能将设备更新到新版 Android 系统：

图 2. Treble 推出后的 Android 更新环境

Treble 提供了一个稳定的新供应商接口，供设备制造商访问 Android 代码中特定于硬件的部分，这样一来，设备制造商只需更新 Android 操作系统框架，即可跳过芯片制造商直接提供新的 Android 版本：

1.2 Android 经典架构

为了更好的了解Treble 架构里面的HAL，首先了解一下Android的经典架构。

在Android O之前，HAL是一个个的.so库，通过dlopen来进行打开，库和framework位于同一个进程。如图所示：

1.3 Trebe 架构

为了能够让Android O之前的版本升级到Android O，Android设计了Passthrough模式，经过转换，可以方便的使用已经存在代码，不需要重新编写相关的HAL。HIDL分为两种模式：Passthrough和Binderized。

• Binderized： Google官方翻译成绑定试HAL。
• Passthrough：Google官方翻译成直通式HAL。

大致框架图如下，对于Android O之前的设备，对应图1，对于从之前的设备升级到O的版本，对应图2、图3. 对于直接基于Android O开发的设备，对应图4。

新的架构之下，framework和hal运行于不同的进程，所有的HAL采用新的HIDL技术来完成。

2. HIDL 深入理解

HIDL是一种接口定义语言，描述了HAL和它的用户之间的接口。接下来深入分析一下HIDL相关实现。

2.1 hidl-gen工具

在Treble架构中，经常会提到HIDL，首先介绍和HIDL相关的一个工具hidl-gen,系统定义的所有的.hal接口，都是通过hidl-gen工具转换成对应的代码。比如hardware/interfaces/power/1.0/IPower.hal，会通过hidl-gen转换成out/soong/.intermediates/hardware/interfaces/power/1.0/android.hardware.power@1.0_genc++/gen/android/hardware/power/1.0/PowerAll.cpp文件，为了深入了解，介绍相关原理,首先分析hidl-gen。

hidl-gen源码路径：system/tools/hidl，是在ubuntu上可执行的二进制文件。

使用方法：hidl-gen -o output-path -L language (-r interface-root) fqname

例子：

hidl-gen  -Lmakefile  -r  android.hardware:hardware/interfaces  -r  android.hidl:system/libhidl/transport  android.hardware.power@1.0

参数含义：

• -L： 语言类型，包括c++, c++-headers, c++-sources, export-header, c++-impl, java, java-constants, vts, makefile, androidbp, androidbp-impl, hash等。hidl-gen可根据传入的语言类型产生不同的文件。
• fqname： 完全限定名称的输入文件。比如本例中android.hardware.power@1.0，要求在源码目录下必须有hardware/interfaces/power/1.0/目录。

  • 对于单个文件来说，格式如下：package@version::fileName，比如android.hardware.power@1.0::types.Feature。
  • 对于目录来说。格式如下package@version，比如android.hardware.power@1.0。
• -r： 格式package:path，可选，对fqname对应的文件来说，用来指定包名和文件所在的目录到Android系统源码根目录的路径。如果没有制定，前缀默认是：android.hardware，目录是Android源码的根目录。
• -o ： 存放hidl-gen产生的中间文件的路径。我们查看hardware/interfaces/power/1.0/Android.bp，可以看到，-o参数都是写的$(genDir),一般都是在out/soong/.intermediates/hardware/interfaces/power/1.0/下面，根据-L的不同，后面产生的路径可能不太一样，比如c++，那么就会就是out/soong/.intermediates/hardware/interfaces/power/1.0/android.hardware.power@1.0_genc++/gen，如果是c++-headers，那么就是out/soong/.intermediates/hardware/interfaces/power/1.0/android.hardware.power@1.0_genc++_headers/gen。

对于实例来说，fqname是：android.hardware.power@1.0，包名是android.hardware，文件所在的目录是hardware/interfaces。例子中的命令会在out/soong/.intermediates/hardware/interfaces/power/1.0/下面产生对应的c++文件。

2.2 生成子hal的Android.mk和Android.bp文件

正如我们所知，所有的HIDL Interface 都是通过一个.hal文件来描述，为了方便编译生成每一个子hal。Google在系统默认提供了一个脚本update-makefiles.sh，位于hardware/interfaces/、frameworks/hardware/interfaces/、system/hardware/interfaces/、system/libhidl/。以hardware/interfaces/里面的代码为实例做介绍。

#!/bin/bash

source system/tools/hidl/update-makefiles-helper.sh

do_makefiles_update
  "android.hardware:hardware/interfaces"
  "android.hidl:system/libhidl/transport"

这个脚本的主要作用：根据hal文件生成Android.mk(makefile)和Android.bp(blueprint)文件。在hardware/interfaces的子目录里面，存在.hal文件的目录，都会产生Android.bp和Android.mk文件。详细分析如下：

a. source system/tools下面的update-makefiles-helper.sh，然后执行do_makefiles_update

b. 解析传入进去的参数。参数android.hardware:hardware/interfaces:

• android.hardware: android.hardware表示包名。
• hardware/interfaces：表示相对于根目录的文件路径。

会输出如下LOG：

Updating makefiles for android.hardware in hardware/interfaces.
Updating ….

c. 获取所有的包名。通过function get_packages()函数，获取hardware/interfaces路径下面的所有hal文件所在的目录路径，比如子目录power里面的hal文件的路径是power/1.0，加上当前的参数包名hardware/interfaces，通过点的方式连接，将nfc/1.0+hardware/interfaces里面的斜线转换成点,最终获取的包名就是 android.hardware.power@1.0，依次类推获取所有的包名。

d. 执行hidl-gen命令.将c步骤里面获取的参数和包名还有类名传入hidl-gen命令，在hardware/interfaces/power/1.0目录下产生Android.mk和Android.bp文件。

• Android.mk: hidl-gen -Lmakefile -r android.hardware:hardware/interfaces -r android.hidl:system/libhidl/transport android.hardware.power@1.0
• Android.bp: hidl-gen -Landroidbp -r android.hardware:hardware/interfaces -r android.hidl:system/libhidl/transport android.hardware.power@1.0

关于hidl-gen，后续章节会介绍。

e. 在hardware/interfaces的每个子目录下面产生Android.bp文件，文件内容主要是subdirs的初始化，存放当前目录需要包含的子目录。比如hardware/interfaces/power/下面的Android.bp文件。

@hardware/interfaces/power/Android.bp

// This is an autogenerated file, do not edit.
subdirs = [
    "1.0",
    "1.0/default",
    "1.0/vts/functional",
]

意思就是说，编译的时候，需要编译hardware/interfaces/power目录下面的三个子目录。

经过以上步骤，就会在对应的子目录产生Android.mk和Android.bp文件。这样以后我们就可以执行正常的编译命令进行编译了。比如mmm hardware/interfaces/power/,默认情况下，在源码中，Android.mk和Android.bp文件已经存在。

2.3 转换.hal 文件为代码

如前面所示，每个接口都是定义在.hal文件里面，比如hardware/interfaces/power/1.0/IPower.hal，通过hidl-gen生成的android.bp文件里面会定义

filegroup {
    name: "android.hardware.power@1.0_hal",
    srcs: [
        "types.hal",
        "IPower.hal",
    ],
}

genrule {
    name: "android.hardware.power@1.0_genc++",
    tools: ["hidl-gen"],
    cmd: "$(location hidl-gen) -o $(genDir) -Lc++-sources -randroid.hardware:hardware/interfaces -randroid.hidl:system/libhidl/transport android.hardware.power@1.0",
    srcs: [
        ":android.hardware.power@1.0_hal",
    ],
    out: [
        "android/hardware/power/1.0/types.cpp",
        "android/hardware/power/1.0/PowerAll.cpp",
    ],
}

可以看到在Android.bp里面，通过hidl-gen在out下面产生了types.cpp和PowerAll.cpp. 实际例子很多，不做详细介绍。

对于生成的PowerAll.cpp来说，我们可以看到，除了IPower.hal里面定义的函数之外，还生成了很多其他的方法，这个是hidl-gen默认产生，为了能够支持binder通信。在IPower.hal里面定义的setInteractive(bool interactive);,在PowerAll.cpp里面对应的是BpHwPower::setInteractive(bool interactive)。通过命名就可以知道，这个和Binder机制里面的命名一致。代码如下：

::android::hardware::Return<void> BpHwPower::setInteractive(bool interactive) {
    atrace_begin(ATRACE_TAG_HAL, "HIDL::IPower::setInteractive::client");
    #ifdef __ANDROID_DEBUGGABLE__
    if (UNLIKELY(mEnableInstrumentation)) {
        std::vector<void *> _hidl_args;
        _hidl_args.push_back((void *)&interactive);
        for (const auto &callback: mInstrumentationCallbacks) {
            callback(InstrumentationEvent::CLIENT_API_ENTRY, "android.hardware.power", "1.0", "IPower", "setInteractive", &_hidl_args);
        }
    }
    #endif // __ANDROID_DEBUGGABLE__

    ::android::hardware::Parcel _hidl_data;
    ::android::hardware::Parcel _hidl_reply;
    ::android::status_t _hidl_err;
    ::android::hardware::Status _hidl_status;

    _hidl_err = _hidl_data.writeInterfaceToken(IPower::descriptor);
    if (_hidl_err != ::android::OK) { goto _hidl_error; }

    _hidl_err = _hidl_data.writeBool(interactive);
    if (_hidl_err != ::android::OK) { goto _hidl_error; }

    _hidl_err = remote()->transact(1 /* setInteractive */, _hidl_data, &_hidl_reply);
    if (_hidl_err != ::android::OK) { goto _hidl_error; }

    _hidl_err = ::android::hardware::readFromParcel(&_hidl_status, _hidl_reply);
    if (_hidl_err != ::android::OK) { goto _hidl_error; }

    if (!_hidl_status.isOk()) { return _hidl_status; }

    atrace_end(ATRACE_TAG_HAL);
    #ifdef __ANDROID_DEBUGGABLE__
    if (UNLIKELY(mEnableInstrumentation)) {
        std::vector<void *> _hidl_args;
        for (const auto &callback: mInstrumentationCallbacks) {
            callback(InstrumentationEvent::CLIENT_API_EXIT, "android.hardware.power", "1.0", "IPower", "setInteractive", &_hidl_args);
        }
    }
    #endif // __ANDROID_DEBUGGABLE__

    _hidl_status.setFromStatusT(_hidl_err);
    return ::android::hardware::Return<void>();

_hidl_error:
    _hidl_status.setFromStatusT(_hidl_err);
    return ::android::hardware::Return<void>(_hidl_status);
}

经过以上步骤，.hal文件就转换成了对应的代码，而且具备了Binder通信的能力。

HIDL整个流程如图所示：

3. HAL通信机制(c++)

在Treble架构中，framework/vendor之间的通信通过HIDL接口和dev/hwbinder的IPC域来完成。而且HIDL接口有两种通信模式Passthrough和Binderized。接下来我们介绍两种模式下的交互原理。创建HAL服务器有两种模式：

• defaultPassthroughServiceImplementation

int main() {
    return defaultPassthroughServiceImplementation<IPower>();
}

• registerAsService

int main(int /* argc */, char* /* argv */ []) {
    sp<IDumpstateDevice> dumpstate = new DumpstateDevice;
    configureRpcThreadpool(1, true /* will join */);
    if (dumpstate->registerAsService() != OK) {
        ALOGE("Could not register service.");
        return 1;
    }
    joinRpcThreadpool();

    ALOGE("Service exited!");
    return 1;
}

接下来我们分别介绍两种类型的详细过程。

3.1 defaultPassthroughServiceImplementation

首先介绍Passthrough模式的HIDL实现机制。以hardware/interfaces/power/1.0作为例子。当编译hardware/interfaces/power/1.0的时候，会生成：

• 中间文件PowerAll.cpp
• /vendor/bin/hw/android.hardware.power@1.0-service的可执行文件
• /vendor/lib/hw/android.hardware.power@1.0-impl.so的库文件
• android.hardware.power@1.0-service.rc会被拷贝到vendor.img里面的vendor/etc/init目录。rc文件的内容如下：

service power-hal-1-0 /vendor/bin/hw/android.hardware.power@1.0-service
    class hal
    user system
    group system

接下来我们就一步步分析，power Server是如何初始化的。

• 对于init的解析机制，本文不做描述，在开机过程的某一个阶段，系统会启动class是hal的服务，会执行/vendor/bin/hw/android.hardware.power@1.0-service，从而调用hardware/interfaces/power/1.0/default/service.cpp的main方法。代码如下：

int main() {
    return defaultPassthroughServiceImplementation<IPower>();
}

接下来会调用

@PowerAll.cpp

:android::sp<IPower> IPower::getService(const std::string &serviceName, const bool getStub) {
    using ::android::hardware::defaultServiceManager;
    using ::android::hardware::details::waitForHwService;
    using ::android::hardware::getPassthroughServiceManager;
    using ::android::hardware::Return;
    using ::android::sp;
    using Transport = ::android::hidl::manager::V1_0::IServiceManager::Transport;

    sp<IPower> iface = nullptr;
    // 获取HwServiceManager
    const sp<::android::hidl::manager::V1_0::IServiceManager> sm = defaultServiceManager();
    if (sm == nullptr) {
        ALOGE("getService: defaultServiceManager() is null");
        return nullptr;
    }
    // 获取当前Tranport类型，passthrough或者binderized
    Return<Transport> transportRet = sm->getTransport(IPower::descriptor, serviceName);

    if (!transportRet.isOk()) {
        ALOGE("getService: defaultServiceManager()->getTransport returns %s", transportRet.description().c_str());
        return nullptr;
    }
    Transport transport = transportRet;
    const bool vintfHwbinder = (transport == Transport::HWBINDER);
    const bool vintfPassthru = (transport == Transport::PASSTHROUGH);

    // 返回当前的接口类

    for (int tries = 0; !getStub && (vintfHwbinder || (vintfLegacy && tries == 0)); tries++) {
        if (tries > 1) {
            ALOGI("getService: Will do try %d for %s/%s in 1s...", tries, IPower::descriptor, serviceName.c_str());
            sleep(1);
        }
        if (vintfHwbinder && tries > 0) {
            waitForHwService(IPower::descriptor, serviceName);
        }
        Return<sp<::android::hidl::base::V1_0::IBase>> ret =
                sm->get(IPower::descriptor, serviceName);
        if (!ret.isOk()) {
            ALOGE("IPower: defaultServiceManager()->get returns %s", ret.description().c_str());
            break;
        }
        sp<::android::hidl::base::V1_0::IBase> base = ret;
        if (base == nullptr) {
            if (tries > 0) {
                ALOGW("IPower: found null hwbinder interface");
            }continue;
        }
        Return<sp<IPower>> castRet = IPower::castFrom(base, true /* emitError */);
    // ...
        iface = castRet;
        if (iface == nullptr) {
            ALOGW("IPower: received incompatible service; bug in hwservicemanager?");
            break;
        }
        return iface;
    }
    // 获取passthrough模式的类。
    if (getStub || vintfPassthru || vintfLegacy) {
        const sp<::android::hidl::manager::V1_0::IServiceManager> pm = getPassthroughServiceManager();
        if (pm != nullptr) {
            Return<sp<::android::hidl::base::V1_0::IBase>> ret =
                    pm->get(IPower::descriptor, serviceName);
            if (ret.isOk()) {
                sp<::android::hidl::base::V1_0::IBase> baseInterface = ret;
                if (baseInterface != nullptr) {
                    iface = new BsPower(IPower::castFrom(baseInterface));
                }
            }
        }
    }
    return iface;
}

• defaultPassthroughServiceImplementation(); @hardware/interfaces/power/1.0/default/service.cpp
• IPower::getService @PowerAll.cpp 从HwServiceManager里面获取注册的服务。默认情况下是没有注册这个服务的。
• defaultServiceManager @system/libhidl/transport/ServiceManagement.cpp 打开/dev/hwbinder，通过binder通信，获取HwServiceManager服务端。

• sm->getTransport 基本就是按照Binder通信的机制来实现相关的流程。通过HwBinder调用服务端的getTransPort方法。

  • BpHwServiceManager::getTransport @ServiceManagerAll.cpp
  • BpHwBinder::transact
  • IPCThreadState::self()->transact
  • IPCThreadState::transact writeTransactionData waitForResponse
  • IPCThreadState::executeCommand

• ServiceManager::getTransport@system/hwservicemanager/ServiceManager.cpp

  • getTransport @ system/hwservicemanager/Vintf.cpp 根据framework hal和device hal配置的manifest.xml里面的定义，来判断当前的传输类型是HwBinder还是Passthrough模式。在vendor/manifest.xml里面，power配置的是hwbinder,所以最终就是hwBinder模式。（后续会讲解manifest.xml的原理)

由于我们采取的是defaultPassthroughServiceImplementation<IPower>();进行注册，所以getStub=true.所以会走到const sp<::android::hidl::manager::V1_0::IServiceManager> pm = getPassthroughServiceManager();
- getPassthroughServiceManager @ PowerAll.cpp 获取passthrough服务管理。
- 调用PassthroughServiceManager的get(const hidl_string& fqName, const hidl_string& name)函数 @ServiceManagement.cpp, 根据传入的fqName=(android.hardware.power@1.0::IPower"),获取当前的接口名IPower，拼接出后面需要载入的函数名HIDL_FETCH_IPower和库名字android.hardware.power@1.0-impl，接着通过dlopen载入/vendor/lib/hw/android.hardware.power@1.0-impl.so，然后通过dlsym载入HIDL_FETCH_IPower函数。 代码如下：

@hardware/interfaces/power/1.0/default/Power.cpp

IPower* HIDL_FETCH_IPower(const char* /* name */) {
    const hw_module_t* hw_module = nullptr;
    power_module_t* power_module = nullptr;
    int err = hw_get_module(POWER_HARDWARE_MODULE_ID, &hw_module);
    if (err) {
        ALOGE("hw_get_module %s failed: %d", POWER_HARDWARE_MODULE_ID, err);
        return nullptr;
    }

    if (!hw_module->methods || !hw_module->methods->open) {
        power_module = reinterpret_cast<power_module_t*>(
            const_cast<hw_module_t*>(hw_module));
    } else {
        err = hw_module->methods->open(
            hw_module, POWER_HARDWARE_MODULE_ID,
            reinterpret_cast<hw_device_t**>(&power_module));
        if (err) {
            ALOGE("Passthrough failed to load legacy HAL.");
            return nullptr;
        }
    }
    return new Power(power_module);
}

通过hw_get_module就和Android O以前的Hal模式一致，这正是Passthrough复用原有hal的原理，测试用的是模拟器，所以最终获取的库文件是/system/lib/hw/power.ranchu.so，后续所有的和Power有关的接口调用，最终都是通过power.ranchu.so来实现功能。

接下来会调用registerReference（"android.hardware.power@1.0::IPower"，"default"），接着调用BpHwServiceManager::registerPassthroughClient将fqName和服务名，注册进hwservicemanager的mServiceMap对象里面。

Return<void> ServiceManager::registerPassthroughClient(const hidl_string &fqName,
        const hidl_string &name) {
    pid_t pid = IPCThreadState::self()->getCallingPid();
    if (!mAcl.canGet(fqName, pid)) {
        /* We guard this function with "get", because it's typically used in
         * the getService() path, albeit for a passthrough service in this
         * case
         */
        return Void();
    }
    PackageInterfaceMap &ifaceMap = mServiceMap[fqName];
    if (name.empty()) {
        LOG(WARNING) << "registerPassthroughClient encounters empty instance name for "
                     << fqName.c_str();
        return Void();
    }
    HidlService *service = ifaceMap.lookup(name);
    if (service == nullptr) {
        auto adding = std::make_unique<HidlService>(fqName, name);
        adding->registerPassthroughClient(pid);
        ifaceMap.insertService(std::move(adding));
    } else {
        service->registerPassthroughClient(pid);
    }
    return Void();
}

• 返回android::hidl::base::V1_0::IBase实例。

• new BsPower：首先会通过interfaceChain判断当前的interface是否支持转换，然后传入包名和接口名"android.hardware.power@1.0", "IPower"构造出一个new BsPower的实例。

• IPower::registerAsService 接下来，调用status_t status = service->registerAsService(name)，首先会创建BnHwPower对象，然后将当前的service 添加进hwservicemanager里面。初始化BnHwPower的过程中， _hidl_mImpl实际上就是BsPower的引用。代码如下。 。

BnHwPower::BnHwPower(const ::android::sp<IPower> &_hidl_impl)
        : ::android::hidl::base::V1_0::BnHwBase(_hidl_impl, "android.hardware.power@1.0", "IPower") {
            _hidl_mImpl = _hidl_impl;
            auto prio = ::android::hardware::details::gServicePrioMap.get(_hidl_impl, {SCHED_NORMAL, 0});
            mSchedPolicy = prio.sched_policy;
            mSchedPriority = prio.prio;
}

然后调用如下步骤，将当前通信加入IPC Binder的线程池进行循环。

• android::hardware::joinRpcThreadpool at system/libhidl/transport/HidlTransportSupport.cpp:28 加入RpcThreadPool。
• android::hardware::joinBinderRpcThreadpool at system/libhidl/transport/HidlBinderSupport.cpp:188
• android::hardware::IPCThreadState::joinThreadPool at system/libhwbinder/IPCThreadState.cpp:497
• android::hardware::IPCThreadState::getAndExecuteCommand at system/libhwbinder/IPCThreadState.cpp:443

至此，android.hardware.power@1.0::IPower服务就启动成功了，可以响应客户端的请求了。

总结，通过defaultPassthroughServiceImplementation把当前的服务注册进HwServiceManager,每个服务都是一个HidlService。然后就可以等待客户端的调用。

3.2 registerAsService 创建HAL

根据Android源码网站介绍，android.hardware.dumpstate@1.0是属于绑定式HAL。接下来我们分析dumpstate服务初始化的流程。代码位于：hardware/interfaces/dumpstate/1.0/default/，查看service.cpp，代码如下：

int main(int /* argc */, char* /* argv */ []) {
    sp<IDumpstateDevice> dumpstate = new DumpstateDevice;
    configureRpcThreadpool(1, true /* will join */);
    if (dumpstate->registerAsService() != OK) {
        ALOGE("Could not register service.");
        return 1;
    }
    joinRpcThreadpool();

    ALOGE("Service exited!");
    return 1;
}

• IDumpstateDevice::registerAsService
• android::hardware::details::onRegistration(“android.hardware.dumpstate@1.0”, “IDumpstateDevice”, serviceName)

  • tryShortenProcessName 设置当前进程的名字，长度最多为16。android.hardware.dumpstate@1.0-service
• BpHwServiceManager::add

  • ServiceManager::add @system/hwservicemanager/ServiceManager.cpp 注意和binder的区别。将当前的service添加进mInstanceMap。
• 收到HwBinder驱动的 BR_TRANSACTION 消息，然后执行 BHwBinder::transact
• BnHwDumpstateDevice::onTransact
• joinRpcThreadpool(); 把当前的通信加入HwBinder的线程池进行循环。

至此，registerAsService 创建HAL Service就完成了。

3.2 Binderized 模式 client和服务端的交互

服务注册成功之后，客户端就可以调用相关服务提供的功能。

以点击屏幕为实例说明，当我们点击屏幕的时候，会调用com_android_server_power_PowerManagerService.cpp的android_server_PowerManagerService_userActivity函数，代码如下：

void android_server_PowerManagerService_userActivity(nsecs_t eventTime, int32_t eventType) {
    // Tell the power HAL when user activity occurs.
    gPowerHalMutex.lock();
    if (getPowerHal()) {
        Return<void> ret = gPowerHal->powerHint(PowerHint::INTERACTION, 0);
        processReturn(ret, "powerHint");
    }
    // ...
    }
}

// Check validity of current handle to the power HAL service, and call getService() if necessary.
// The caller must be holding gPowerHalMutex.
bool getPowerHal() {
    if (gPowerHalExists && gPowerHal == nullptr) {
        gPowerHal = IPower::getService();
        if (gPowerHal != nullptr) {
            ALOGI("Loaded power HAL service");
        } else {
            ALOGI("Couldn't load power HAL service");
            gPowerHalExists = false;
        }
    }
    return gPowerHal != nullptr;
}

在getPowerHal里面，通过IPower::getService();方法经过HwBinder通信，获取服务端的引用。主要包含如下步骤：

• IPower::getService() 获取IPower的服务。返回远程服务的代理gPowerHal，最终返回的是BpHwPower。

  • IPower::getService(const std::string &serviceName, const bool getStub)@PowerApp.cpp。
  • BpHwServiceManager::getTransport 获取当前的传输类型，passthrough或者binderized。Power是binderized,返回对应的服务代理。
  • sm->get(IPower::descriptor, serviceName) 从ServiceManager里面获取描述是android.hardware.power@1.0::IPower，服务名是default的hidlservice的引用。
  • IPower::castFrom(base, true /* emitError */)
  • android::hardware::details::castInterface 将hidlservice服务的引用转换成Binder对象。
  • ::android::hardware::IInterface::asBinder(static_cast

3.4 pathrough 模式 client和服务端的交互

查询manifest.xml可以发现。android.hardware.graphics.mapper是passthrough的模式。

    <hal format="hidl">
        <name>android.hardware.graphics.mapper</name>
        <transport arch="32+64">passthrough</transport>
        <version>2.0</version>
        <interface>
            <name>IMapper</name>
            <instance>default</instance>
        </interface>
    </hal>

以hardware/interfaces/graphics/mapper/2.0/作为例子进行分析。

@frameworks/native/libs/ui/Gralloc2.cpp

Mapper::Mapper()
{
    mMapper = IMapper::getService();
    if (mMapper == nullptr || mMapper->isRemote()) {
        LOG_ALWAYS_FATAL("gralloc-mapper must be in passthrough mode");
    }
}

// static
::android::sp IMapper::getService(const std::string &serviceName, const bool getStub) {
using ::android::hardware::defaultServiceManager;
using ::android::hardware::details::waitForHwService;
using ::android::hardware::getPassthroughServiceManager;
using ::android::hardware::Return;
using ::android::sp;
using Transport = ::android::hidl::manager::V1_0::IServiceManager::Transport;

sp<IMapper> iface = nullptr;

const sp<::android::hidl::manager::V1_0::IServiceManager> sm = defaultServiceManager();
if (sm == nullptr) {
    ALOGE("getService: defaultServiceManager() is null");
    return nullptr;
}

Return<Transport> transportRet = sm->getTransport(IMapper::descriptor, serviceName);

if (!transportRet.isOk()) {
    ALOGE("getService: defaultServiceManager()->getTransport returns %s", transportRet.description().c_str());
    return nullptr;
}
Transport transport = transportRet;
const bool vintfHwbinder = (transport == Transport::HWBINDER);
const bool vintfPassthru = (transport == Transport::PASSTHROUGH);

// ...
if (getStub || vintfPassthru || vintfLegacy) {
    const sp<::android::hidl::manager::V1_0::IServiceManager> pm = getPassthroughServiceManager();
    if (pm != nullptr) {
        Return<sp<::android::hidl::base::V1_0::IBase>> ret =
                pm->get(IMapper::descriptor, serviceName);
        if (ret.isOk()) {
            sp<::android::hidl::base::V1_0::IBase> baseInterface = ret;
            if (baseInterface != nullptr) {
                iface = new BsMapper(IMapper::castFrom(baseInterface));
            }
        }
    }
}
return iface;

}

• 步骤和前面的一致，由于是passthrough的模式，调用PassthroughServiceManager的get(const hidl_string& fqName, const hidl_string& name)函数 @ServiceManagement.cpp, 根据传入的fqName=(android.hardware.graphics.mapper@2.0::IMapper"),获取当前的接口名IMapper，拼接出后面需要载入的函数名HIDL_FETCH_IMapper和库名字android.hardware.graphics.mapper@2.0-impl，接着通过dlopen载入android.hardware.graphics.mapper@2.0-impl，然后通过dlsym载入HIDL_FETCH_IMapper函数。

这样就实现了passthrough模式下的通信了。

4. HAL 通信 （JAVA）

以hardware/interfaces/radio/1.0/作为例子：

当我们编译hardware/interfaces/radio/1.0/的时候，会编译出：

• android.hardware.radio-V1.0-java-static
• out/target/common/gen/JAVA_LIBRARIES/android.hardware.radio-V1.0-java-static_intermediates/android/hardware/radio/V1_0/IRadio.java

接下来我们以

@frameworks/opt/telephony/Android.mk 最为例子，直接引用android.hardware.radio-V1.0-java-static，然后就可以使用里面的相关代码。

LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)

// ...
LOCAL_JAVA_LIBRARIES := voip-common ims-common
LOCAL_STATIC_JAVA_LIBRARIES := android.hardware.radio-V1.0-java-static
    android.hardware.radio.deprecated-V1.0-java-static
LOCAL_MODULE_TAGS := optional
LOCAL_MODULE := telephony-common
// ...

include $(BUILD_JAVA_LIBRARY)

接下来我们看一下使用的地方。

@RIL.java

        try {
            mRadioProxy = IRadio.getService(HIDL_SERVICE_NAME[mPhoneId == null ? 0 : mPhoneId]);
            if (mRadioProxy != null) {
                mRadioProxy.linkToDeath(mRadioProxyDeathRecipient,
                        mRadioProxyCookie.incrementAndGet());
                mRadioProxy.setResponseFunctions(mRadioResponse, mRadioIndication);
            } else {
                riljLoge("getRadioProxy: mRadioProxy == null");
            }
        } catch (RemoteException | RuntimeException e) {
            mRadioProxy = null;
            riljLoge("RadioProxy getService/setResponseFunctions: " + e);
        }

首先会直接调用IRadio.getService来获取相关服务。

@IRadio.java

    public static IRadio getService(String serviceName) throws android.os.RemoteException {
        return IRadio.asInterface(android.os.HwBinder.getService("android.hardware.radio@1.0::IRadio",serviceName));
    }

android.os.HwBinder.getService(“android.hardware.radio@1.0::IRadio”,serviceName)

JNI
@frameworks/base/core/jni/android_os_HwBinder.cpp

static jobject JHwBinder_native_getService(
        JNIEnv *env,
        jclass /* clazzObj */,
        jstring ifaceNameObj,
        jstring serviceNameObj) {

    ///...

    auto manager = hardware::defaultServiceManager();

    // ...


    Return<IServiceManager::Transport> transportRet =
            manager->getTransport(ifaceNameHStr, serviceNameHStr);

    if (!transportRet.isOk()) {
        signalExceptionForError(env, UNKNOWN_ERROR, true /* canThrowRemoteException */);
        return NULL;
    }

    IServiceManager::Transport transport = transportRet;

    // ... java 类型的传输模式必须是HwBinder

    if (transport != IServiceManager::Transport::HWBINDER && !vintfLegacy) {
        LOG(ERROR) << "service " << ifaceName << " declares transport method "
                   << toString(transport) << " but framework expects hwbinder.";
        signalExceptionForError(env, UNKNOWN_ERROR, true /* canThrowRemoteException */);
        return NULL;
    }
    // 获取接口引用。
    Return<sp<hidl::base::V1_0::IBase>> ret = manager->get(ifaceNameHStr, serviceNameHStr);

    if (!ret.isOk()) {
        signalExceptionForError(env, UNKNOWN_ERROR, true /* canThrowRemoteException */);
        return NULL;
    }

    // 转换成Binder接口
    sp<hardware::IBinder> service = hardware::toBinder<
            hidl::base::V1_0::IBase, hidl::base::V1_0::BpHwBase>(ret);

    if (service == NULL) {
        signalExceptionForError(env, NAME_NOT_FOUND);
        return NULL;
    }

    LOG(INFO) << "Starting thread pool.";
    ::android::hardware::ProcessState::self()->startThreadPool();
    // 返回JHwRemoteBinder对象。
    return JHwRemoteBinder::NewObject(env, service);
}

以上步骤和C++里面的获取服务步骤类似。通过IRadio.getService()获取相关的服务，进入JNI的相关接口，获取HwServiceManager服务，然后获取当前HAL的类型（必须是Binderized），接下来获取服务对应的接口引用，接着将当前接口转换成Ibinder引用，然后创建JHwRemoteBinder对象返回给java层。

IRadio.asInterface(android.os.HwBinder.getService("android.hardware.radio@1.0::IRadio",serviceName))

• 1

java层接着调用IRadio.asInterface将Hwbinder引用转换成IRadio对象。

这样就可以通过IRadio对象调用

5. Vendor Interface Object

5.1 manifest.xml 和 compatibility_matrix.xml

在system分区和vendor分区，分别存在manifest.xml和compatibility_matrix.xml。内容大致如下：

<manifest version="1.0" type="framework">
    <hal format="hidl">
        <name>android.frameworks.displayservice</name>
        <transport>hwbinder</transport>
        <version>1.0</version>
        <interface>
            <name>IDisplayService</name>
            <instance>default</instance>
        </interface>
    </hal>
    <hal format="hidl">
        <name>android.frameworks.schedulerservice</name>
        <transport>hwbinder</transport>
        <version>1.0</version>
        <interface>
            <name>ISchedulingPolicyService</name>
            <instance>default</instance>
        </interface>
    </hal>
    ...
</manifest>

分为两类：

• framework相关的，Google默认定义完成。
• device相关，有设备厂商自定义。

device可以通过DEVICE_MANIFEST_FILE和DEVICE_MATRIX_FILE指定自己的manifest.xml文件。如高通平台的项目：

DEVICE_MANIFEST_FILE := device/qcom/msm8937_64/manifest.xml
DEVICE_MATRIX_FILE   := device/qcom/common/compatibility_matrix.xml

默认的framework manifest定义和兼容性文件定义如下：
@build/core/config.mk

FRAMEWORK_MANIFEST_FILE := system/libhidl/manifest.xml
FRAMEWORK_COMPATIBILITY_MATRIX_FILE := hardware/interfaces/compatibility_matrix.xml

以上文件都是通过编译生成到对应的分区，编译脚本位于build/target/board/Android.mk。

通过对比可以发现，out下面生成的和源码里面存在的文件，并不是完全一致，在Android.mk里面可以发现，这几个文件都经过了out/host/linux-x86/bin/assemble_vintf转换，assemble_vintf会判断文件格式是否正确，并且会根据name按字母顺序排列。

以上两个xml都是在，在system/libvintf/parse_string.cpp里面进行解析。

在前面的介绍中，我们都讲到了一个重要的方法，就是transport

在system/libvintf/include/vintf/Transport.h定义

static const std::array<std::string, 3> gTransportStrings = {
    {
        "",
        "passthrough",
        "hwbinder",
    }
};

我们获取服务的时候，首先肯定要获取当前的HAL是什么类型。

6 其他技巧

打印当前的manifest信息

• mmm system/libvintf/
• adb push out/target/product/(产品名)/system/bin/vintf /system/bin/vintf
• adb shell vintf

3. HAL通信机制(c++)

在Treble架构中，framework/vendor之间的通信通过HIDL接口和dev/hwbinder的IPC域来完成。而且HIDL接口有两种通信模式Passthrough和Binderized。接下来我们介绍两种模式下的交互原理。创建HAL服务器有两种模式：

• defaultPassthroughServiceImplementation

int main() {
    return defaultPassthroughServiceImplementation<IPower>();
}

• registerAsService

int main(int /* argc */, char* /* argv */ []) {
    sp<IDumpstateDevice> dumpstate = new DumpstateDevice;
    configureRpcThreadpool(1, true /* will join */);
    if (dumpstate->registerAsService() != OK) {
        ALOGE("Could not register service.");
        return 1;
    }
    joinRpcThreadpool();

    ALOGE("Service exited!");
    return 1;
}

接下来我们分别介绍两种类型的详细过程。

3.1 defaultPassthroughServiceImplementation

首先介绍Passthrough模式的HIDL实现机制。以hardware/interfaces/power/1.0作为例子。当编译hardware/interfaces/power/1.0的时候，会生成：

• 中间文件PowerAll.cpp
• /vendor/bin/hw/android.hardware.power@1.0-service的可执行文件
• /vendor/lib/hw/android.hardware.power@1.0-impl.so的库文件
• android.hardware.power@1.0-service.rc会被拷贝到vendor.img里面的vendor/etc/init目录。rc文件的内容如下：

service power-hal-1-0 /vendor/bin/hw/android.hardware.power@1.0-service
    class hal
    user system
    group system

接下来我们就一步步分析，power Server是如何初始化的。

• 对于init的解析机制，本文不做描述，在开机过程的某一个阶段，系统会启动class是hal的服务，会执行/vendor/bin/hw/android.hardware.power@1.0-service，从而调用hardware/interfaces/power/1.0/default/service.cpp的main方法。代码如下：

int main() {
    return defaultPassthroughServiceImplementation<IPower>();
}

接下来会调用

@PowerAll.cpp

:android::sp<IPower> IPower::getService(const std::string &serviceName, const bool getStub) {
    using ::android::hardware::defaultServiceManager;
    using ::android::hardware::details::waitForHwService;
    using ::android::hardware::getPassthroughServiceManager;
    using ::android::hardware::Return;
    using ::android::sp;
    using Transport = ::android::hidl::manager::V1_0::IServiceManager::Transport;

    sp<IPower> iface = nullptr;
    // 获取HwServiceManager
    const sp<::android::hidl::manager::V1_0::IServiceManager> sm = defaultServiceManager();
    if (sm == nullptr) {
        ALOGE("getService: defaultServiceManager() is null");
        return nullptr;
    }
    // 获取当前Tranport类型，passthrough或者binderized
    Return<Transport> transportRet = sm->getTransport(IPower::descriptor, serviceName);

    if (!transportRet.isOk()) {
        ALOGE("getService: defaultServiceManager()->getTransport returns %s", transportRet.description().c_str());
        return nullptr;
    }
    Transport transport = transportRet;
    const bool vintfHwbinder = (transport == Transport::HWBINDER);
    const bool vintfPassthru = (transport == Transport::PASSTHROUGH);

    // 返回当前的接口类

    for (int tries = 0; !getStub && (vintfHwbinder || (vintfLegacy && tries == 0)); tries++) {
        if (tries > 1) {
            ALOGI("getService: Will do try %d for %s/%s in 1s...", tries, IPower::descriptor, serviceName.c_str());
            sleep(1);
        }
        if (vintfHwbinder && tries > 0) {
            waitForHwService(IPower::descriptor, serviceName);
        }
        Return<sp<::android::hidl::base::V1_0::IBase>> ret =
                sm->get(IPower::descriptor, serviceName);
        if (!ret.isOk()) {
            ALOGE("IPower: defaultServiceManager()->get returns %s", ret.description().c_str());
            break;
        }
        sp<::android::hidl::base::V1_0::IBase> base = ret;
        if (base == nullptr) {
            if (tries > 0) {
                ALOGW("IPower: found null hwbinder interface");
            }continue;
        }
        Return<sp<IPower>> castRet = IPower::castFrom(base, true /* emitError */);
    // ...
        iface = castRet;
        if (iface == nullptr) {
            ALOGW("IPower: received incompatible service; bug in hwservicemanager?");
            break;
        }
        return iface;
    }
    // 获取passthrough模式的类。
    if (getStub || vintfPassthru || vintfLegacy) {
        const sp<::android::hidl::manager::V1_0::IServiceManager> pm = getPassthroughServiceManager();
        if (pm != nullptr) {
            Return<sp<::android::hidl::base::V1_0::IBase>> ret =
                    pm->get(IPower::descriptor, serviceName);
            if (ret.isOk()) {
                sp<::android::hidl::base::V1_0::IBase> baseInterface = ret;
                if (baseInterface != nullptr) {
                    iface = new BsPower(IPower::castFrom(baseInterface));
                }
            }
        }
    }
    return iface;
}

• defaultPassthroughServiceImplementation(); @hardware/interfaces/power/1.0/default/service.cpp
• IPower::getService @PowerAll.cpp 从HwServiceManager里面获取注册的服务。默认情况下是没有注册这个服务的。
• defaultServiceManager @system/libhidl/transport/ServiceManagement.cpp 打开/dev/hwbinder，通过binder通信，获取HwServiceManager服务端。

• sm->getTransport 基本就是按照Binder通信的机制来实现相关的流程。通过HwBinder调用服务端的getTransPort方法。

  • BpHwServiceManager::getTransport @ServiceManagerAll.cpp
  • BpHwBinder::transact
  • IPCThreadState::self()->transact
  • IPCThreadState::transact writeTransactionData waitForResponse
  • IPCThreadState::executeCommand

• ServiceManager::getTransport@system/hwservicemanager/ServiceManager.cpp

  • getTransport @ system/hwservicemanager/Vintf.cpp 根据framework hal和device hal配置的manifest.xml里面的定义，来判断当前的传输类型是HwBinder还是Passthrough模式。在vendor/manifest.xml里面，power配置的是hwbinder,所以最终就是hwBinder模式。（后续会讲解manifest.xml的原理)

由于我们采取的是defaultPassthroughServiceImplementation<IPower>();进行注册，所以getStub=true.所以会走到const sp<::android::hidl::manager::V1_0::IServiceManager> pm = getPassthroughServiceManager();
- getPassthroughServiceManager @ PowerAll.cpp 获取passthrough服务管理。
- 调用PassthroughServiceManager的get(const hidl_string& fqName, const hidl_string& name)函数 @ServiceManagement.cpp, 根据传入的fqName=(android.hardware.power@1.0::IPower"),获取当前的接口名IPower，拼接出后面需要载入的函数名HIDL_FETCH_IPower和库名字android.hardware.power@1.0-impl，接着通过dlopen载入/vendor/lib/hw/android.hardware.power@1.0-impl.so，然后通过dlsym载入HIDL_FETCH_IPower函数。 代码如下：

@hardware/interfaces/power/1.0/default/Power.cpp

IPower* HIDL_FETCH_IPower(const char* /* name */) {
    const hw_module_t* hw_module = nullptr;
    power_module_t* power_module = nullptr;
    int err = hw_get_module(POWER_HARDWARE_MODULE_ID, &hw_module);
    if (err) {
        ALOGE("hw_get_module %s failed: %d", POWER_HARDWARE_MODULE_ID, err);
        return nullptr;
    }

    if (!hw_module->methods || !hw_module->methods->open) {
        power_module = reinterpret_cast<power_module_t*>(
            const_cast<hw_module_t*>(hw_module));
    } else {
        err = hw_module->methods->open(
            hw_module, POWER_HARDWARE_MODULE_ID,
            reinterpret_cast<hw_device_t**>(&power_module));
        if (err) {
            ALOGE("Passthrough failed to load legacy HAL.");
            return nullptr;
        }
    }
    return new Power(power_module);
}

通过hw_get_module就和Android O以前的Hal模式一致，这正是Passthrough复用原有hal的原理，测试用的是模拟器，所以最终获取的库文件是/system/lib/hw/power.ranchu.so，后续所有的和Power有关的接口调用，最终都是通过power.ranchu.so来实现功能。

接下来会调用registerReference（"android.hardware.power@1.0::IPower"，"default"），接着调用BpHwServiceManager::registerPassthroughClient将fqName和服务名，注册进hwservicemanager的mServiceMap对象里面。

Return<void> ServiceManager::registerPassthroughClient(const hidl_string &fqName,
        const hidl_string &name) {
    pid_t pid = IPCThreadState::self()->getCallingPid();
    if (!mAcl.canGet(fqName, pid)) {
        /* We guard this function with "get", because it's typically used in
         * the getService() path, albeit for a passthrough service in this
         * case
         */
        return Void();
    }
    PackageInterfaceMap &ifaceMap = mServiceMap[fqName];
    if (name.empty()) {
        LOG(WARNING) << "registerPassthroughClient encounters empty instance name for "
                     << fqName.c_str();
        return Void();
    }
    HidlService *service = ifaceMap.lookup(name);
    if (service == nullptr) {
        auto adding = std::make_unique<HidlService>(fqName, name);
        adding->registerPassthroughClient(pid);
        ifaceMap.insertService(std::move(adding));
    } else {
        service->registerPassthroughClient(pid);
    }
    return Void();
}

• 返回android::hidl::base::V1_0::IBase实例。

• new BsPower：首先会通过interfaceChain判断当前的interface是否支持转换，然后传入包名和接口名"android.hardware.power@1.0", "IPower"构造出一个new BsPower的实例。

• IPower::registerAsService 接下来，调用status_t status = service->registerAsService(name)，首先会创建BnHwPower对象，然后将当前的service 添加进hwservicemanager里面。初始化BnHwPower的过程中， _hidl_mImpl实际上就是BsPower的引用。代码如下。 。

BnHwPower::BnHwPower(const ::android::sp<IPower> &_hidl_impl)
        : ::android::hidl::base::V1_0::BnHwBase(_hidl_impl, "android.hardware.power@1.0", "IPower") {
            _hidl_mImpl = _hidl_impl;
            auto prio = ::android::hardware::details::gServicePrioMap.get(_hidl_impl, {SCHED_NORMAL, 0});
            mSchedPolicy = prio.sched_policy;
            mSchedPriority = prio.prio;
}

然后调用如下步骤，将当前通信加入IPC Binder的线程池进行循环。

• android::hardware::joinRpcThreadpool at system/libhidl/transport/HidlTransportSupport.cpp:28 加入RpcThreadPool。
• android::hardware::joinBinderRpcThreadpool at system/libhidl/transport/HidlBinderSupport.cpp:188
• android::hardware::IPCThreadState::joinThreadPool at system/libhwbinder/IPCThreadState.cpp:497
• android::hardware::IPCThreadState::getAndExecuteCommand at system/libhwbinder/IPCThreadState.cpp:443

至此，android.hardware.power@1.0::IPower服务就启动成功了，可以响应客户端的请求了。

总结，通过defaultPassthroughServiceImplementation把当前的服务注册进HwServiceManager,每个服务都是一个HidlService。然后就可以等待客户端的调用。

3.2 registerAsService 创建HAL

根据Android源码网站介绍，android.hardware.dumpstate@1.0是属于绑定式HAL。接下来我们分析dumpstate服务初始化的流程。代码位于：hardware/interfaces/dumpstate/1.0/default/，查看service.cpp，代码如下：

int main(int /* argc */, char* /* argv */ []) {
    sp<IDumpstateDevice> dumpstate = new DumpstateDevice;
    configureRpcThreadpool(1, true /* will join */);
    if (dumpstate->registerAsService() != OK) {
        ALOGE("Could not register service.");
        return 1;
    }
    joinRpcThreadpool();

    ALOGE("Service exited!");
    return 1;
}

• IDumpstateDevice::registerAsService
• android::hardware::details::onRegistration(“android.hardware.dumpstate@1.0”, “IDumpstateDevice”, serviceName)

  • tryShortenProcessName 设置当前进程的名字，长度最多为16。android.hardware.dumpstate@1.0-service
• BpHwServiceManager::add

  • ServiceManager::add @system/hwservicemanager/ServiceManager.cpp 注意和binder的区别。将当前的service添加进mInstanceMap。
• 收到HwBinder驱动的 BR_TRANSACTION 消息，然后执行 BHwBinder::transact
• BnHwDumpstateDevice::onTransact
• joinRpcThreadpool(); 把当前的通信加入HwBinder的线程池进行循环。

至此，registerAsService 创建HAL Service就完成了。

3.2 Binderized 模式 client和服务端的交互

服务注册成功之后，客户端就可以调用相关服务提供的功能。

以点击屏幕为实例说明，当我们点击屏幕的时候，会调用com_android_server_power_PowerManagerService.cpp的android_server_PowerManagerService_userActivity函数，代码如下：

void android_server_PowerManagerService_userActivity(nsecs_t eventTime, int32_t eventType) {
    // Tell the power HAL when user activity occurs.
    gPowerHalMutex.lock();
    if (getPowerHal()) {
        Return<void> ret = gPowerHal->powerHint(PowerHint::INTERACTION, 0);
        processReturn(ret, "powerHint");
    }
    // ...
    }
}

// Check validity of current handle to the power HAL service, and call getService() if necessary.
// The caller must be holding gPowerHalMutex.
bool getPowerHal() {
    if (gPowerHalExists && gPowerHal == nullptr) {
        gPowerHal = IPower::getService();
        if (gPowerHal != nullptr) {
            ALOGI("Loaded power HAL service");
        } else {
            ALOGI("Couldn't load power HAL service");
            gPowerHalExists = false;
        }
    }
    return gPowerHal != nullptr;
}

在getPowerHal里面，通过IPower::getService();方法经过HwBinder通信，获取服务端的引用。主要包含如下步骤：

• IPower::getService() 获取IPower的服务。返回远程服务的代理gPowerHal，最终返回的是BpHwPower。

  • IPower::getService(const std::string &serviceName, const bool getStub)@PowerApp.cpp。
  • BpHwServiceManager::getTransport 获取当前的传输类型，passthrough或者binderized。Power是binderized,返回对应的服务代理。
  • sm->get(IPower::descriptor, serviceName) 从ServiceManager里面获取描述是android.hardware.power@1.0::IPower，服务名是default的hidlservice的引用。
  • IPower::castFrom(base, true /* emitError */)
  • android::hardware::details::castInterface 将hidlservice服务的引用转换成Binder对象。
  • ::android::hardware::IInterface::asBinder(static_cast

3.4 pathrough 模式 client和服务端的交互

查询manifest.xml可以发现。android.hardware.graphics.mapper是passthrough的模式。

    <hal format="hidl">
        <name>android.hardware.graphics.mapper</name>
        <transport arch="32+64">passthrough</transport>
        <version>2.0</version>
        <interface>
            <name>IMapper</name>
            <instance>default</instance>
        </interface>
    </hal>

以hardware/interfaces/graphics/mapper/2.0/作为例子进行分析。

@frameworks/native/libs/ui/Gralloc2.cpp

Mapper::Mapper()
{
    mMapper = IMapper::getService();
    if (mMapper == nullptr || mMapper->isRemote()) {
        LOG_ALWAYS_FATAL("gralloc-mapper must be in passthrough mode");
    }
}

// static
::android::sp IMapper::getService(const std::string &serviceName, const bool getStub) {
using ::android::hardware::defaultServiceManager;
using ::android::hardware::details::waitForHwService;
using ::android::hardware::getPassthroughServiceManager;
using ::android::hardware::Return;
using ::android::sp;
using Transport = ::android::hidl::manager::V1_0::IServiceManager::Transport;

sp<IMapper> iface = nullptr;

const sp<::android::hidl::manager::V1_0::IServiceManager> sm = defaultServiceManager();
if (sm == nullptr) {
    ALOGE("getService: defaultServiceManager() is null");
    return nullptr;
}

Return<Transport> transportRet = sm->getTransport(IMapper::descriptor, serviceName);

if (!transportRet.isOk()) {
    ALOGE("getService: defaultServiceManager()->getTransport returns %s", transportRet.description().c_str());
    return nullptr;
}
Transport transport = transportRet;
const bool vintfHwbinder = (transport == Transport::HWBINDER);
const bool vintfPassthru = (transport == Transport::PASSTHROUGH);

// ...
if (getStub || vintfPassthru || vintfLegacy) {
    const sp<::android::hidl::manager::V1_0::IServiceManager> pm = getPassthroughServiceManager();
    if (pm != nullptr) {
        Return<sp<::android::hidl::base::V1_0::IBase>> ret =
                pm->get(IMapper::descriptor, serviceName);
        if (ret.isOk()) {
            sp<::android::hidl::base::V1_0::IBase> baseInterface = ret;
            if (baseInterface != nullptr) {
                iface = new BsMapper(IMapper::castFrom(baseInterface));
            }
        }
    }
}
return iface;

}

• 步骤和前面的一致，由于是passthrough的模式，调用PassthroughServiceManager的get(const hidl_string& fqName, const hidl_string& name)函数 @ServiceManagement.cpp, 根据传入的fqName=(android.hardware.graphics.mapper@2.0::IMapper"),获取当前的接口名IMapper，拼接出后面需要载入的函数名HIDL_FETCH_IMapper和库名字android.hardware.graphics.mapper@2.0-impl，接着通过dlopen载入android.hardware.graphics.mapper@2.0-impl，然后通过dlsym载入HIDL_FETCH_IMapper函数。

这样就实现了passthrough模式下的通信了。

4. HAL 通信 （JAVA）

以hardware/interfaces/radio/1.0/作为例子：

当我们编译hardware/interfaces/radio/1.0/的时候，会编译出：

• android.hardware.radio-V1.0-java-static
• out/target/common/gen/JAVA_LIBRARIES/android.hardware.radio-V1.0-java-static_intermediates/android/hardware/radio/V1_0/IRadio.java

接下来我们以

@frameworks/opt/telephony/Android.mk 最为例子，直接引用android.hardware.radio-V1.0-java-static，然后就可以使用里面的相关代码。

LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)

// ...
LOCAL_JAVA_LIBRARIES := voip-common ims-common
LOCAL_STATIC_JAVA_LIBRARIES := android.hardware.radio-V1.0-java-static
    android.hardware.radio.deprecated-V1.0-java-static
LOCAL_MODULE_TAGS := optional
LOCAL_MODULE := telephony-common
// ...

include $(BUILD_JAVA_LIBRARY)

接下来我们看一下使用的地方。

@RIL.java

        try {
            mRadioProxy = IRadio.getService(HIDL_SERVICE_NAME[mPhoneId == null ? 0 : mPhoneId]);
            if (mRadioProxy != null) {
                mRadioProxy.linkToDeath(mRadioProxyDeathRecipient,
                        mRadioProxyCookie.incrementAndGet());
                mRadioProxy.setResponseFunctions(mRadioResponse, mRadioIndication);
            } else {
                riljLoge("getRadioProxy: mRadioProxy == null");
            }
        } catch (RemoteException | RuntimeException e) {
            mRadioProxy = null;
            riljLoge("RadioProxy getService/setResponseFunctions: " + e);
        }

首先会直接调用IRadio.getService来获取相关服务。

@IRadio.java

    public static IRadio getService(String serviceName) throws android.os.RemoteException {
        return IRadio.asInterface(android.os.HwBinder.getService("android.hardware.radio@1.0::IRadio",serviceName));
    }

android.os.HwBinder.getService(“android.hardware.radio@1.0::IRadio”,serviceName)

JNI
@frameworks/base/core/jni/android_os_HwBinder.cpp

static jobject JHwBinder_native_getService(
        JNIEnv *env,
        jclass /* clazzObj */,
        jstring ifaceNameObj,
        jstring serviceNameObj) {

    ///...

    auto manager = hardware::defaultServiceManager();

    // ...


    Return<IServiceManager::Transport> transportRet =
            manager->getTransport(ifaceNameHStr, serviceNameHStr);

    if (!transportRet.isOk()) {
        signalExceptionForError(env, UNKNOWN_ERROR, true /* canThrowRemoteException */);
        return NULL;
    }

    IServiceManager::Transport transport = transportRet;

    // ... java 类型的传输模式必须是HwBinder

    if (transport != IServiceManager::Transport::HWBINDER && !vintfLegacy) {
        LOG(ERROR) << "service " << ifaceName << " declares transport method "
                   << toString(transport) << " but framework expects hwbinder.";
        signalExceptionForError(env, UNKNOWN_ERROR, true /* canThrowRemoteException */);
        return NULL;
    }
    // 获取接口引用。
    Return<sp<hidl::base::V1_0::IBase>> ret = manager->get(ifaceNameHStr, serviceNameHStr);

    if (!ret.isOk()) {
        signalExceptionForError(env, UNKNOWN_ERROR, true /* canThrowRemoteException */);
        return NULL;
    }

    // 转换成Binder接口
    sp<hardware::IBinder> service = hardware::toBinder<
            hidl::base::V1_0::IBase, hidl::base::V1_0::BpHwBase>(ret);

    if (service == NULL) {
        signalExceptionForError(env, NAME_NOT_FOUND);
        return NULL;
    }

    LOG(INFO) << "Starting thread pool.";
    ::android::hardware::ProcessState::self()->startThreadPool();
    // 返回JHwRemoteBinder对象。
    return JHwRemoteBinder::NewObject(env, service);
}

以上步骤和C++里面的获取服务步骤类似。通过IRadio.getService()获取相关的服务，进入JNI的相关接口，获取HwServiceManager服务，然后获取当前HAL的类型（必须是Binderized），接下来获取服务对应的接口引用，接着将当前接口转换成Ibinder引用，然后创建JHwRemoteBinder对象返回给java层。

IRadio.asInterface(android.os.HwBinder.getService("android.hardware.radio@1.0::IRadio",serviceName))

java层接着调用IRadio.asInterface将Hwbinder引用转换成IRadio对象。

这样就可以通过IRadio对象调用

5. Vendor Interface Object

5.1 manifest.xml 和 compatibility_matrix.xml

在system分区和vendor分区，分别存在manifest.xml和compatibility_matrix.xml。内容大致如下：

<manifest version="1.0" type="framework">
    <hal format="hidl">
        <name>android.frameworks.displayservice</name>
        <transport>hwbinder</transport>
        <version>1.0</version>
        <interface>
            <name>IDisplayService</name>
            <instance>default</instance>
        </interface>
    </hal>
    <hal format="hidl">
        <name>android.frameworks.schedulerservice</name>
        <transport>hwbinder</transport>
        <version>1.0</version>
        <interface>
            <name>ISchedulingPolicyService</name>
            <instance>default</instance>
        </interface>
    </hal>
    ...
</manifest>

分为两类：

• framework相关的，Google默认定义完成。
• device相关，有设备厂商自定义。

device可以通过DEVICE_MANIFEST_FILE和DEVICE_MATRIX_FILE指定自己的manifest.xml文件。如高通平台的项目：

DEVICE_MANIFEST_FILE := device/qcom/msm8937_64/manifest.xml
DEVICE_MATRIX_FILE   := device/qcom/common/compatibility_matrix.xml

默认的framework manifest定义和兼容性文件定义如下：
@build/core/config.mk

FRAMEWORK_MANIFEST_FILE := system/libhidl/manifest.xml
FRAMEWORK_COMPATIBILITY_MATRIX_FILE := hardware/interfaces/compatibility_matrix.xml

以上文件都是通过编译生成到对应的分区，编译脚本位于build/target/board/Android.mk。

通过对比可以发现，out下面生成的和源码里面存在的文件，并不是完全一致，在Android.mk里面可以发现，这几个文件都经过了out/host/linux-x86/bin/assemble_vintf转换，assemble_vintf会判断文件格式是否正确，并且会根据name按字母顺序排列。

以上两个xml都是在，在system/libvintf/parse_string.cpp里面进行解析。

在前面的介绍中，我们都讲到了一个重要的方法，就是transport

在system/libvintf/include/vintf/Transport.h定义

static const std::array<std::string, 3> gTransportStrings = {
    {
        "",
        "passthrough",
        "hwbinder",
    }
};

我们获取服务的时候，首先肯定要获取当前的HAL是什么类型。

6 其他技巧

打印当前的manifest信息

• mmm system/libvintf/
• adb push out/target/product/(产品名)/system/bin/vintf /system/bin/vintf
• adb shell vintf
