  • paint进阶（转）

    转自：https://blog.csdn.net/cquwentao/article/details/51374994

    概述

    paint的基本绘制方法已经在前面的基本图形绘制中讲解了，这里做的是进阶讲解，讲解paint的一些进阶方法。例如：setStrokeCap，setStrokeJoin，setPathEffect等。

    1. setStrokeCap(Paint.Cap cap)

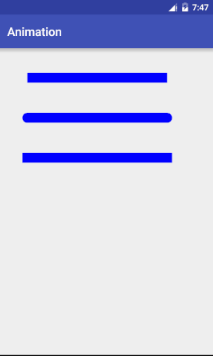

    cap是帽子的意思，这里的意思是设置线帽子，什么是线帽呢，就是一个线段结束后的额外部分。先来看一张图：

    这里写图片描述

    这里明显看出第二和第三段线段比第一段要长，这是因为设置的线帽不同导致的。

    他们传入的参数分别是：

    BUTT    (0),//无线帽
ROUND   (1),//圆形线帽
SQUARE  (2);//方形线帽
    • 1
    • 2
    • 3

    代码如下：

    Paint paint = new Paint();
paint.setColor(Color.BLUE);
paint.setStrokeWidth(50);

paint.setStrokeCap(Paint.Cap.BUTT);
canvas.drawLine(100, 100, 800, 100, paint);

paint.setStrokeCap(Paint.Cap.ROUND);
canvas.drawLine(100, 300, 800, 300, paint);

paint.setStrokeCap(Paint.Cap.SQUARE);
canvas.drawLine(100, 500, 800, 500, paint);
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12

    代码比较好理解，不再讲解。

    2.setStrokeJoin(Paint.Join join)

    从join处可以知道，这里设置的是线段的连接处的样式，那么Join有哪些呢，如下：

    MITER   (0),//锐角连接
ROUND   (1),//圆弧连接
BEVEL   (2);//斜接（把锐角替换成斜边）
    • 1
    • 2
    • 3

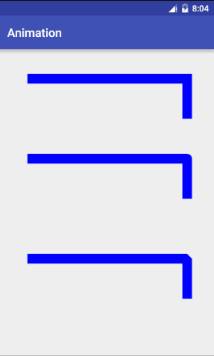

    看一张图：

    这里写图片描述

    3个线段所代表的意义和上面的列举的参数顺序相同。可以清晰看出区别。

    代码如下：

    Paint paint = new Paint();
paint.setStyle(Paint.Style.STROKE);
paint.setColor(Color.BLUE);
paint.setStrokeWidth(50);

Path path = new Path();

path.moveTo(100, 100);
path.rLineTo(800, 0);
path.rLineTo(0, 200);
paint.setStrokeJoin(Paint.Join.MITER);
canvas.drawPath(path, paint);

paint.setStrokeJoin(Paint.Join.ROUND);
path.moveTo(100, 500);
path.rLineTo(800, 0);
path.rLineTo(0, 200);
canvas.drawPath(path, paint);

paint.setStrokeJoin(Paint.Join.BEVEL);
path.moveTo(100, 1000);
path.rLineTo(800, 0);
path.rLineTo(0, 200);
canvas.drawPath(path, paint);
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24

    3. setPathEffect(PathEffect effect)

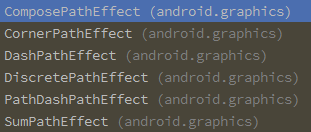

    effect代表效果，这里明显是要设置路径的效果。那么我们先看看PathEffect有哪些子类呢

    这里写图片描述

    如图，子类有如上6种，那么逐个来解析他们对绘制的影响。

    (1)CornerPathEffect

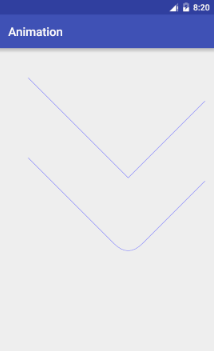

    从名字可以看出，这个类主要作用于拐角，我们使用并看一下效果图：

    这里写图片描述

    下面的线条使用了这个效果，上面的是原始效果，可以看到，线条拐角处被处理成了圆弧。看下代码：

    path.moveTo(100, 100);
path.rLineTo(500, 500);
path.rLineTo(500, -500);
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 500);
path.rLineTo(500, 500);
path.rLineTo(500, -500);
paint.setPathEffect(new CornerPathEffect(100));
canvas.drawPath(path, paint);
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11

    主要的在于

    paint.setPathEffect(new CornerPathEffect(100));
    • 1
    • 2

    看看构造函数

    public CornerPathEffect(float radius)
    • 1
    • 2

    参数radius代表了半径，这里的半径就是塞进拐角处圆形的半径，即是用多大半径的圆弧来替换这个拐角。

    (2)DashPathEffect

    dash line就是虚线的意思，所以这里可以看出，这个类主要是产生虚线效果。

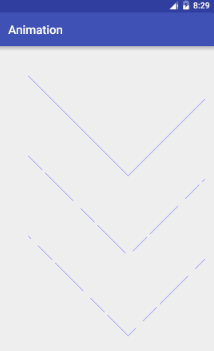

    效果图如下：

    这里写图片描述

    图中第一个线段是默认线段，没有使用效果，第二个和第三个使用了，可以看到，他们是虚线。那么二三主要的不同在于他们的相位差，可以看到二三线段的起始位置上，有所不同。先看看该类的构造函数：

    public DashPathEffect(float intervals[], float phase)
    • 1
    • 2

    其中intervals是间隔，他是一个数组，其中数值必须为偶数，2个为一对，必须成对出现，一对中的第一个代表了线段长度(为0则绘制)，第二个代表了空白长度（为0则不留空白）这里可以看出来其实线段2中是由两对数值组成的值如下：

    float[] intervals = {100,20,200,50};
    • 1
    • 2

    参数中phase代表了相位，线段2为0，代表不移动，线段3为300，移动了300像素。

    代码如下：

    float[] intervals = {100,20,200,50};

path.moveTo(100, 100);
path.rLineTo(500, 500);
path.rLineTo(500, -500);
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 500);
path.rLineTo(500, 500);
path.rLineTo(500, -500);
paint.setPathEffect(new DashPathEffect(intervals, 0));
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 900);
path.rLineTo(500, 500);
path.rLineTo(500, -500);
paint.setPathEffect(new DashPathEffect(intervals, 300));
canvas.drawPath(path, paint);
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    (3)DiscretePathEffect

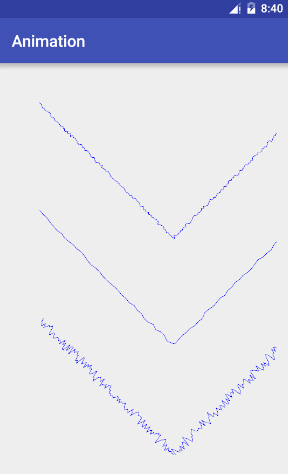

    discrete意思为离散，这里可能不太好理解，因此直接上图：

    这里写图片描述

    线条看起来很凌乱，其实离散就是干这个。先看看构造函数：

    public DiscretePathEffect(float segmentLength, float deviation)
    • 1
    • 2

    这里有两个参数，第一个segmentLength字面上看就是段长，deviation代表偏差值。
    参数一：指定了原始线段被切分成多长的线段，比如原始线段长度为100.段长设置为20，那么就被切成了5段。

    参数二：指定了切割后的小线段于原始位置的偏离距离。

    现在看下代码：

    path.moveTo(100, 100);
path.rLineTo(500, 500);
path.rLineTo(500, -500);
paint.setPathEffect(new DiscretePathEffect(5,5));
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 500);
path.rLineTo(500, 500);
path.rLineTo(500, -500);
paint.setPathEffect(new DiscretePathEffect(20,5));
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 900);
path.rLineTo(500, 500);
path.rLineTo(500, -500);
paint.setPathEffect(new DiscretePathEffect(5, 20));
canvas.drawPath(path, paint);
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    (4)PathDashPathEffect

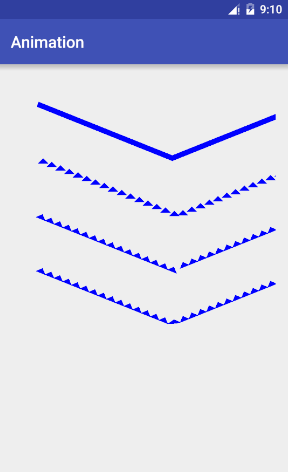

    印章效果，这里先看下效果图：

    这里写图片描述

    第一个线条没有做处理，后面三个使用了这个效果。

    看下构造函数：

    public PathDashPathEffect(Path shape, float advance, float phase,Style style)
    • 1
    • 2

    shape：代表了绘制的形状，这里是一个三角形
    advace：绘制位移，上一次绘制这个三角形，和下一次绘制三角形起点之间的位移
    phase：相位，于之前讲解的相同
    style：风格，这里后面三条线就是因为这个参数引起的不同

    Style是一个枚举，值如下

    TRANSLATE(0),   //平移
ROTATE(1),      //旋转
MORPH(2);       //变形
    • 1
    • 2
    • 3

    这个参数主要控制了线条在转折时候的风格，这里列举的风格和图上的顺序一直。

    代码如下：

    pathDash.moveTo(20, 0);
pathDash.rLineTo(20,20);
pathDash.rLineTo(-40,0);
pathDash.close();

path.moveTo(100, 100);
path.rLineTo(500, 200);
path.rLineTo(500, -200);
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 300);
path.rLineTo(500, 200);
path.rLineTo(500, -200);
paint.setPathEffect(new PathDashPathEffect(pathDash,35,0, PathDashPathEffect.Style.TRANSLATE));
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 500);
path.rLineTo(500, 200);
path.rLineTo(500, -200);
paint.setPathEffect(new PathDashPathEffect(pathDash,35,0, PathDashPathEffect.Style.ROTATE));
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 700);
path.rLineTo(500, 200);
path.rLineTo(500, -200);
paint.setPathEffect(new PathDashPathEffect(pathDash,35,0, PathDashPathEffect.Style.MORPH));
canvas.drawPath(path, paint);
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    (5)ComposePathEffect和SumPathEffect

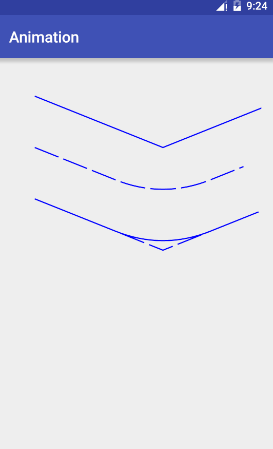

    compose组合，sum总和，在这里有什么区别呢，同样的先来看图：

    这里写图片描述

    线段2是compose，线段3是sum，看图就已经非常明显，sum只是简单的叠加效果，而compose是组合效果。

    代码如下：

    Path path = new Path();
float[] intervals = {100, 20};
DashPathEffect dashPathEffect = new DashPathEffect(intervals, 0);
CornerPathEffect cornerPathEffect = new CornerPathEffect(200);

path.moveTo(100, 100);
path.rLineTo(500, 200);
path.rLineTo(500, -200);
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 300);
path.rLineTo(500, 200);
path.rLineTo(500, -200);
paint.setPathEffect(new ComposePathEffect(dashPathEffect, cornerPathEffect));
canvas.drawPath(path, paint);

path.reset();
path.moveTo(100, 500);
path.rLineTo(500, 200);
path.rLineTo(500, -200);
paint.setPathEffect(new SumPathEffect(dashPathEffect, cornerPathEffect));
canvas.drawPath(path, paint);
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23

    4. setSubpixelText(boolean subpixelText)

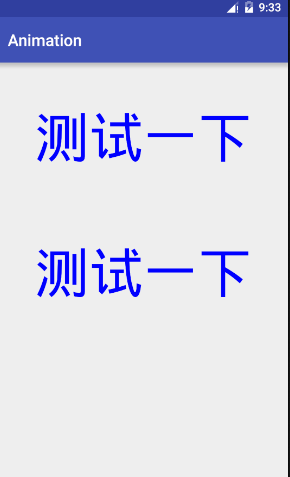

    这个方法用来开启次像素，让字体更加平滑。次像素是软件通过计算得出的一种像素，是用来缓冲真实像素的边界的。

    这里写图片描述

    下面开启了，上面没开启，看起来差别不大。
