  • Chisel3

    https://mp.weixin.qq.com/s/3hDzpJiANdwp07hO03psyA


    演示使用函数进行代码复用的方法。

    参考链接:
    https://github.com/ucb-bar/chisel-tutorial/blob/release/src/main/scala/examples/.scala

    1. 引入Chisel3


    2. 继承自Module类


    3. 定义输入输出接口

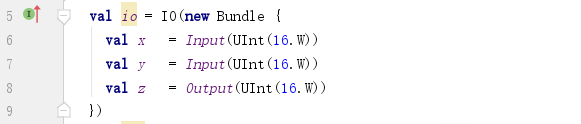

    创建各项输入输出接口。

    这些接口都是无符号整型数:val x = Input(UInt(16.W))
    a. 使用16.W表示位宽为16位;
    b. 使用UInt创建无符号整型数;
    c. 使用Input/Output表示接口方向;
    d. val 关键字表明定义的变量是所属匿名Bundle子类的数据成员;

    4. 内部连接


    这里使用了函数来定义一个可以复用的逻辑。

    1) def关键字定义一个函数名为clb
    函数签名为:
    def clb(a: UInt, b: UInt, c: UInt, d: UInt)
    接收四个参数,返回值从函数定义中推断。

    函数实现为:
    (a & b) | (~c & d)
    可以推断出返回值类型为UInt。

    2) io.z直接连接到clb函数的返回值:
    io.z := clb(io.x, io.y, io.x, io.y)

    5. 生成Verilog


    可以直接点运行符号运行。

    也可以使用sbt shell执行:

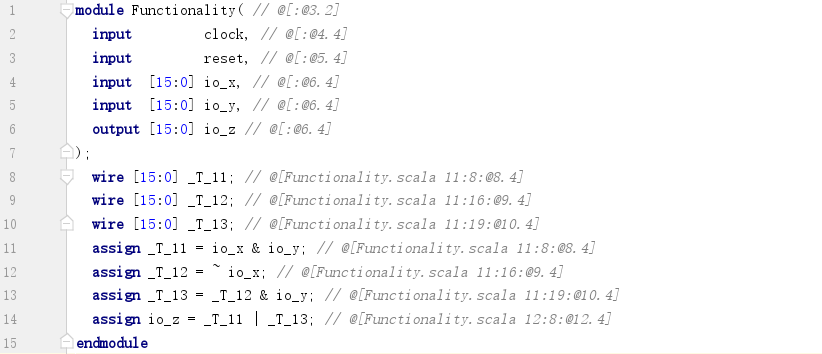

    生成Verilog如下:

    6. 测试



    7. 附录

    Functionality.scala:
    import chisel3._

    class Functionality extends Module {
    val io = IO(new Bundle {
    val x = Input(UInt(16.W))
    val y = Input(UInt(16.W))
    val z = Output(UInt(16.W))
    })
    def clb(a: UInt, b: UInt, c: UInt, d: UInt) =
    (a & b) | (~c & d)
    io.z := clb(io.x, io.y, io.x, io.y)
    }

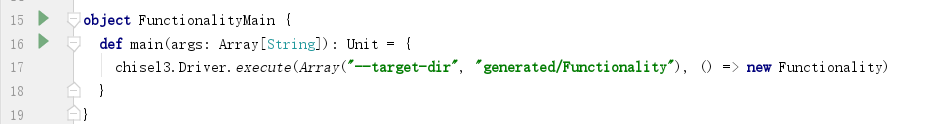

    object FunctionalityMain {
    def main(args: Array[String]): Unit = {
    chisel3.Driver.execute(Array("--target-dir", "generated/Functionality"), () => new Functionality)
    }
    }
