Chisel3

 https://mp.weixin.qq.com/s/TK1mHqvDpG9fbLJyNxJp-Q



Mux相关电路生成器。



参考链接：

https://github.com/freechipsproject/chisel3/blob/master/src/main/scala/chisel3/util/Mux.scala





1. MuxCase



​​



按在mapping中的顺序为优先顺序，若前一个元素的Bool为真，则返回该元素的T；否则，看下一个元素。若所有元素的Bool都为假，则返回default。

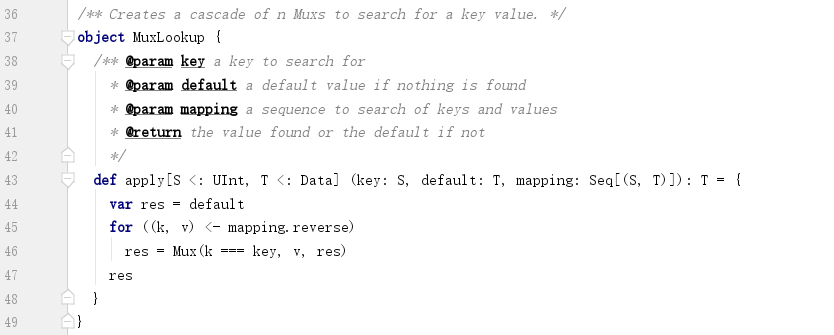

2. MuxLookup



​​

与MuxCase类似，不同点在于mapping的Key不是Bool，而是S类型，需要与key进行比较。

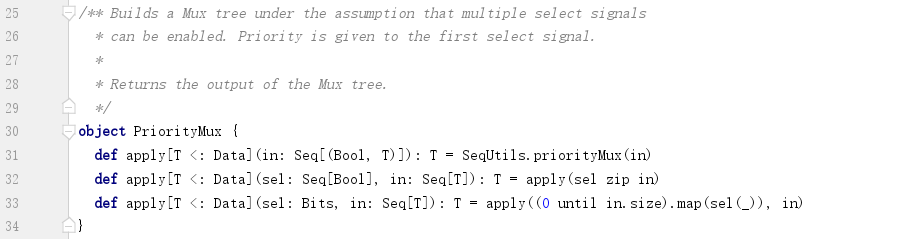

3. PriorityMux



​​

1) 第三个apply委托给第二个apply



(0 until in.size).map(sel(_))逐个取出sel中的每一位，作为Bool返回；



2) 第二个apply委托给第一个apply



sel zip in 把每个序列中的相同序号的元素提取出来组合成一个元组，最终形成一个元组的序列；



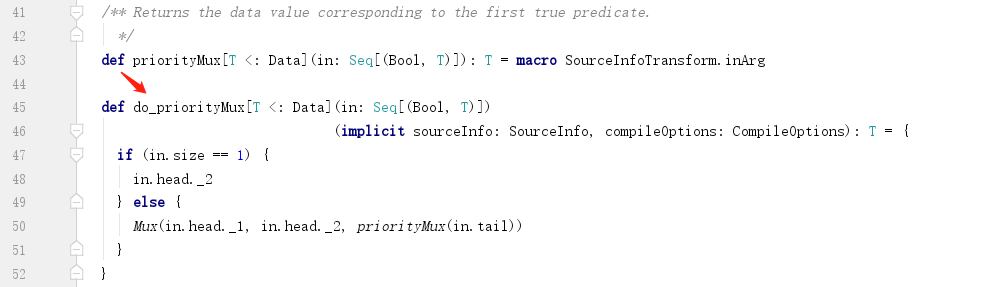

3) 第一个apply



​​

使用递归实现低序高优先的级联选择器。

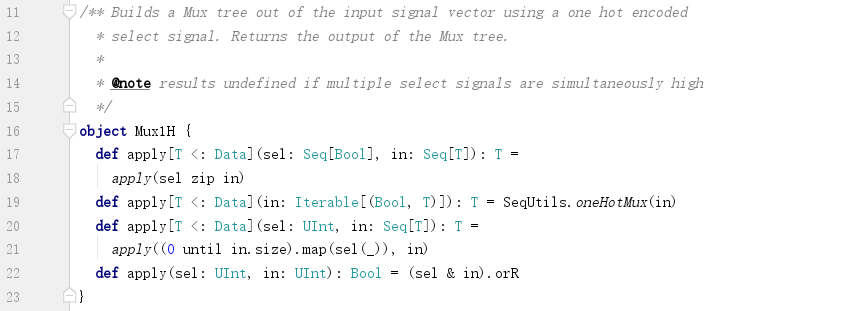

4. Mux1H



使用独热码（one hot）编码选择参数（Seq[Bool]），意即其中只有一个为真，其他都为假。



​​



1) 第一个apply委托给第二个apply

2) 第三个apply委托给第一个apply

3) 第四个apply: def apply(sel: UInt, in: UInt): Bool = (sel & in).orR



返回sel选中的比特是1还是0；



4) 第二个apply: def apply[T <: Data](in: Iterable[(Bool, T)]): T = SeqUtils.oneHotMux(in)



返回Bool为真的T。根据假设只有一个元组的Bool为真。

实现比较复杂，这里不再展开。



PS. reduceLeft从左到右逐个把所有元素提取出来参与op运算。第一次提取的为前两个元素：

​​



5. 附录
