简单介绍TLDebugModuleInner中生成DMI控制和状态寄存器使用到的状态。

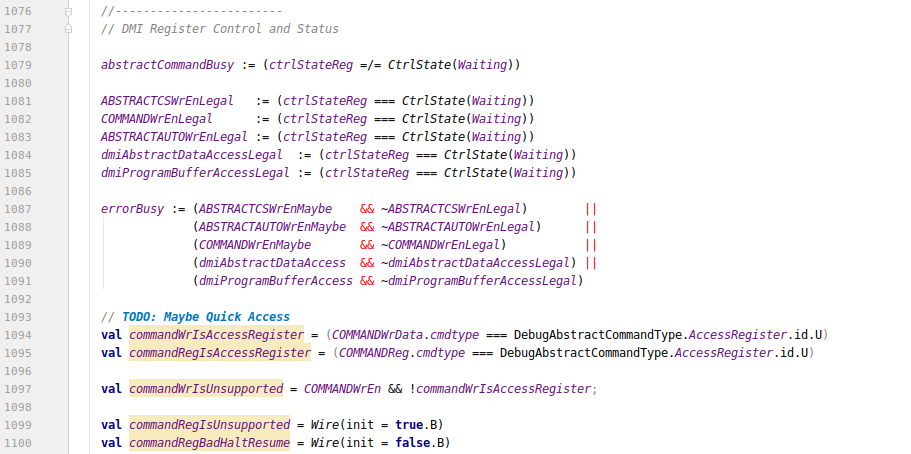

1. abstractCommandBusy
表示是否处于等待状态，如果不是在等待状态，则视为Busy：
2. ABSTRACTCSWrEnLegal
如果正处于等待状态，则可以合法写入ABSTRACTCS寄存器：
3. COMMANDWrEnLegal
如果正处于等待状态，则可以合法写入COMMAND寄存器：
4. ABSTRACTAUTOWrEnLegal
如果正处于等待状态，则可以合法写入ABSTRACTAUTO寄存器：
5. dmiAbstractDataAccessLegal
如果正处于等待状态，则可以合法写入Abstract Data寄存器：
6. dmiProgramBufferAccessLegal
如果正处于等待状态，则可以合法写入Program Buffer寄存器：
7. errorBusy
如果写寄存器的时候不是等待状态，则出现错误，错误在于调试模块正忙，置位errorBusy：
8. commandWrIsAccessRegister
表示调试器写入的抽象命令的类型是不是AccessRegister：
9. commandRegIsAccessRegister
表示当前抽象命令寄存器中的抽象命令的类型是不是AccessRegister：
10. commandWrIsUnsupported
表示调试器写入的抽象命令不是AccessRegister，当前仅支持这一种命令类型：
11. commandRegIsUnsupported
commandRegIsUnsupported是一个标志位，如果没有更改其值，则为真：

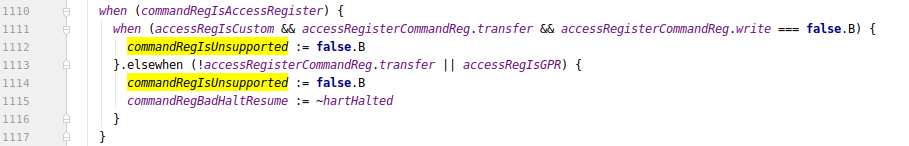

如果抽象命令寄存器中的命令是AccessRegister，考虑把commandRegIsUnsupported的值置为假，也就是支持该命令：
这分为三种情况：
a. 读Custom源节点的寄存器：当命令为read transfer时，命令被支持；亦即write transfer不支持；

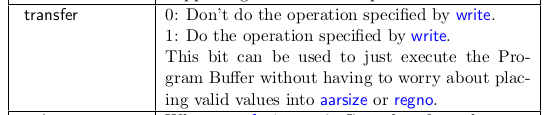

b. 如果transfer为0，命令也支持；
这是一种特殊情况，也就是直接执行Program Buffer中的指令。需要配置transfer为0，postexec为真：

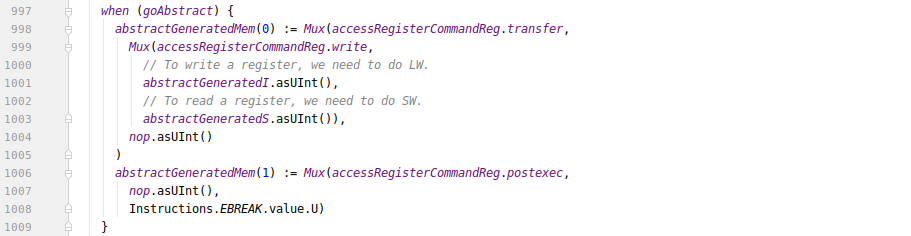

这种情况下，生成的抽象命令是两条nop指令。
c. 根据截断式或的特性，此时transfer为真。在transfer为真的情况下，无论write是何值，当访问的是GPR时是支持的。亦即，访问其他寄存器是不被支持的：
12. commandRegBadHaltResume
commandRegBadHaltResume是一个标志位：
表示核心的halt/resume状态是否是错误的：

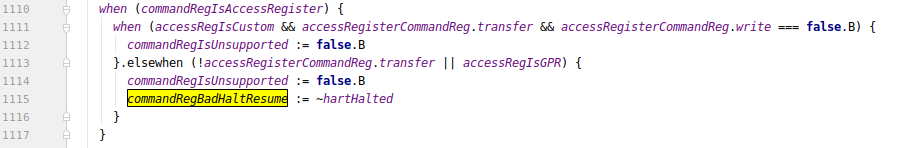

如果抽象命令是AccessRegister:
a. 如果核心处于暂停状态，则不是错误的；
b. 如果核心不处于暂停状态，则是错误的；
13. accessRegIsGPR
accessRegIsGPR表示访问的寄存器是GPR：

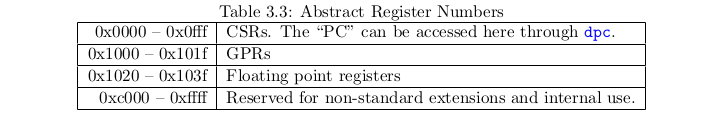

仅支持访问GPR寄存器：
14. accessRegIsCustom
accessRegIsCustom表示访问的是Custom源节点的寄存器：
15. wrAccessRegisterCommand
表示向抽象命令寄存器中合法写入了命令，将要生成抽象命令并执行：
16. regAccessRegisterCommand

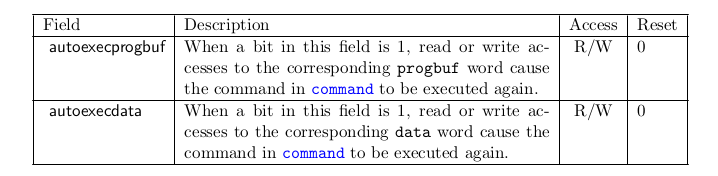

如果抽象命令寄存器中的是合法指令，并且触发了执行抽象命令(autoexec)，就像刚写入抽象命令一样：

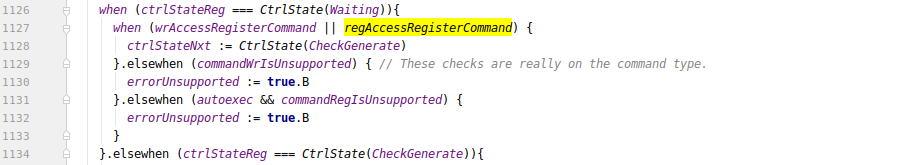

可以生成抽象命令并执行：
