如何控制android系统中NavigationBar 的显示与隐藏

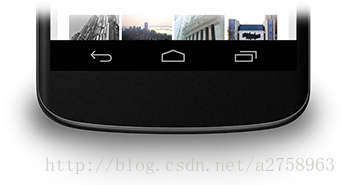

我们使用的大多数android手机上的Home键，返回键以及menu键都是实体触摸感应按键。如果你用Google的Nexus4或Nexus5话，你会发现它们并没有实体按键或触摸感应按键，取而代之的是在屏幕的下方加了一个小黑条，在这个黑条上有3个按钮控件，这种设置无疑使得手机的外观的设计更加简约。但我遇到身边用Nexus 4手机的人都吐槽这种设计，原因很简单：好端端的屏幕，被划出一块区域用来显示3个按钮(如下图所示)：Back, Home, Recent。并且它一直用在那里占用着。

在android源码中，那一块区域被叫做NavigationBar。同时，google在代码中也预留了标志，用来控制它的显示与隐藏。NavigationBar的显示与隐藏的控制是放在SystemU中的，具体的路径是：frameworksasepackagesSystemUI。对android4.0以上的手机而言，SystemUi包含两部分：StatusBar和NavigationBar。在SystemUI的工程下有一个类PhoneStatusBar.java，在该类中可以发现关于控制NavigationBar的相关代码：

在start()方法里可以看到NavigationBar是在那时候被添加进来，但只是添加，决定它显示还是隐藏是在后面控制的。

1.
   <span style="font-size:18px;">@Override
2.
   public void start() {
3.
   mDisplay = ((WindowManager)mContext.getSystemService(Context.WINDOW_SERVICE))
4.
   .getDefaultDisplay();
5.
   updateDisplaySize();
6.

7.
   /// M: Support Smartbook Feature.
8.
   if (SIMHelper.isMediatekSmartBookSupport()) {
9.
   /// M: [ALPS01097705] Query the plug-in state as soon as possible.
10.
    mIsDisplayDevice = SIMHelper.isSmartBookPluggedIn(mContext);
11.
    Log.v(TAG, "start, mIsDisplayDevice=" + mIsDisplayDevice);
12.
    }
13.

14.
    super.start(); // calls createAndAddWindows()
15.

16.
    addNavigationBar();
17.

18.
    // Lastly, call to the icon policy to install/update all the icons.
19.
    mIconPolicy = new PhoneStatusBarPolicy(mContext);
20.

21.
    mHeadsUpObserver.onChange(true); // set up
22.
    if (ENABLE_HEADS_UP) {
23.
    mContext.getContentResolver().registerContentObserver(
24.
    Settings.Global.getUriFor(SETTING_HEADS_UP), true,
25.
    mHeadsUpObserver);
26.
    }
27.
    }</span>

其中的addNavigationBar()具体的实现方法如下：

1.
   <span style="font-size:18px;"> // For small-screen devices (read: phones) that lack hardware navigation buttons
2.
   private void addNavigationBar() {
3.
   if (DEBUG) Slog.v(TAG, "addNavigationBar: about to add " + mNavigationBarView);
4.
   if (mNavigationBarView == null) return;
5.

6.
   prepareNavigationBarView();
7.

8.
   mWindowManager.addView(mNavigationBarView, getNavigationBarLayoutParams());
9.
   }</span>

可以看到Navigationbar实际上windowmanager向window窗口里添加一个view。在调用addNavigationBar()方法之前会回调start()的父方法super.start()来判断是否要添加NavigationBar。在super.start()的调用父类方法里会调用createAndAddWindows()，该方法内会判断是否需要添加显示NavigationBar,然后决定是否要实例化NavigationBarView.

1.
   <span style="font-size:18px;">try {
2.
   boolean showNav = mWindowManagerService.hasNavigationBar();
3.
   if (DEBUG) Slog.v(TAG, "hasNavigationBar=" + showNav);
4.
   if (showNav) {
5.
   mNavigationBarView =
6.
   (NavigationBarView) View.inflate(context, R.layout.navigation_bar, null);
7.

8.
   mNavigationBarView.setDisabledFlags(mDisabled);
9.
   mNavigationBarView.setBar(this);
10.
    }
11.
    } catch (RemoteException ex) {
12.
    // no window manager? good luck with that
13.
    }</span>

WindowManagerService类实现了WindowManagerPolicy的接口，所以WindowManagerService会回调WindowManagerPolicy 的hasNavigationBar()接口，

1.
   <span style="font-size:18px;"> @Override
2.
   public boolean hasNavigationBar() {
3.
   return mPolicy.hasNavigationBar();
4.
   }</span>

Policy向下调用实际上调用的是PhoneWindowManager实现的hasNavigationBar方法，下面代码是PhoneWindowManager中的hasNavigationBar()方法。

1.
   <span style="font-size:18px;">// Use this instead of checking config_showNavigationBar so that it can be consistently
2.
   // overridden by qemu.hw.mainkeys in the emulator.
3.
   public boolean hasNavigationBar() {
4.
   return mHasNavigationBar;
5.
   }</span>

而mHasNavigationBar的赋值可以在PhoneWindowManager中的setInitialDisplaySize(Display display, int width, int height, int density)方法中找到，

1.
   <span style="font-size:18px;"> if (!mHasSystemNavBar) {
2.
   mHasNavigationBar = mContext.getResources().getBoolean(
3.
   com.android.internal.R.bool.config_showNavigationBar);
4.
   // Allow a system property to override this. Used by the emulator.
5.
   // See also hasNavigationBar().
6.
   String navBarOverride = SystemProperties.get("qemu.hw.mainkeys");
7.
   if (! "".equals(navBarOverride)) {
8.
   if (navBarOverride.equals("1")) mHasNavigationBar = false;
9.
   else if (navBarOverride.equals("0")) mHasNavigationBar = true;
10.
    }
11.
    } else {
12.
    mHasNavigationBar = false;
13.
    }</span>

从上面代码可以看到mHasNavigationBar的值的设定是由两处决定的：
1.首先从系统的资源文件中取设定值config_showNavigationBar, 这个值的设定的文件路径是frameworks/base/core/res/res/values/config.xml

1.
   <!-- Whether a software navigation bar should be shown. NOTE: in the future this may be
2.
   autodetected from the Configuration. -->
3.
   <bool name="config_showNavigationBar">false</bool>

2.然后系统要获取“qemu.hw.mainkeys”的值，这个值可能会覆盖上面获取到的mHasNavigationBar的值。如果“qemu.hw.mainkeys”获取的值不为空的话，不管值是true还是false,都要依据后面的情况来设定。

所以上面的两处设定共同决定了NavigationBar的显示与隐藏。
