在写这篇文章之前，xxx已经写过了几篇关于改阻带窗函数主题的文章,想要了解的朋友可以去翻一下之前的文章
1.计划参数

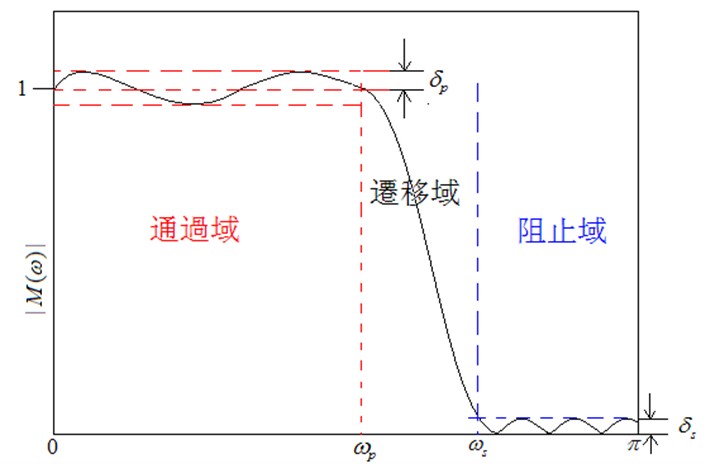

首先，先明白几个观点。通带，阻带，过渡带，通带纹波和阻带纹波分别是什么？看下图，
范围称为通带，对于允许误差而言，
这个范围，称为通带纹波。一样的，对于范围
则是阻带，
这个范围，称为阻带纹波。中间的玄色部份是过度带。角频率
称为通带边缘频率，
角频率则被称为阻带起始频率。
平日的滤波器的计划，都会指明这几个参数，最后计划的滤波器，必须满意这几个参数。当然，这里举得例子是低通滤波器的，高通或者带通，就与之相反了。
2.理想FIR低通滤波器
首先，先由理想低通滤波器为动身点开始考虑。理想低通滤波器的频响如下所示
这里的，表示截止频率。

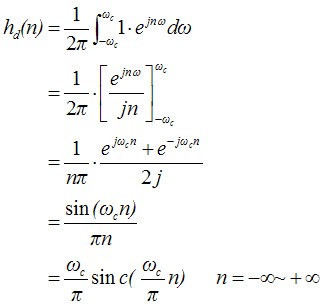

先由理想的滤波器动身，求其理想滤波器的单位打击响应。得到了单位打击响应，也就得到了滤波器的系数。这样，我们就计划出了一个理想的滤波器。这是一个完善的想法，那么开始着手吧，寻找他的单位打击响应。运用离散时光的傅里叶逆变换，有如下的式子。
由此，我们得到了一个单位打击响应的表达式（sinc是辛格函数），到这我们就能够计划出一个理想的滤波器了吗？好吧，让我们再确认一遍。第一，这个式子是离散的。对于单位打击响应，本来就应该是离散的，没有错，很好，我们距离理想滤波器又近了一步。第二，这个式子所求出的单位打击响应的个数，很可怜！个数是无限的。到这里，我们基本可以确定了，理想滤波器是实现不了的。
虽然理想滤波器是实现不了的，但是我们可以退一步，从无限的理想滤波器的单位打击响应中，在选择一部份打击响应，构成一个不太理想的，但又到达一定标准的滤波器。我们只能“迁就”着使用这个不太理想的滤波器，那么接下来还有一个问题，我们要如何从无限的数列中选择出无限的一部份，从而到达我们的计划要求。
3.窗函数
首先，我们先考虑最简略的情况。对于理想单位打击响应而言，其形状大概和一个高斯分布很像（当然，只是很像，n=0时候，单位打击响应的值最大，由双方渐渐减少。当然，可能也出现负值。）！所以，我们为了能使得滤波器的性能接近理想滤波器，那么，我们选择其最重要的部份，也就是，值较大的部份。其余部份则放弃。根据之前的叙述，我们可以使用如下式子表示。
这个式子确切可以帮助我们选择一部份无限的数列。而这个式子，被称为矩形窗。可以看出，Ｎ越大，性能越街进理想滤波器。这里Ｎ称为窗函数的长度。
这就是我们选定的窗口，然后我们把窗口函数加上，也就是加窗！其实也就一个乘法，如下所示。
这样，也就完成了一个加窗。
但是，在现实的实际过程中，很罕用矩形窗的。其原因是，矩形窗的阻带衰减不够，仅仅只有21[dB]。于是，林林总总的窗口就被提出了。各有各的特点，在我们所学的初步的计划中，我们就仅仅看阻带衰减就够了。各种窗函数的性能如下。
================================================
窗函数 过渡带巨细 阻带衰减
================================================
矩形窗 1.8π/N 21[dB]
汉宁窗 6.2π/N 44[dB]
汉明窗 6.6π/N 53[dB]
布莱克曼窗 11π/N 74[dB]
4.用窗函数实现一个FIR滤波器
以上说了很多有关于窗函数的原理，当初来整理一下计划的步调。
1.根据计划的规格，参数要求，我们选择一个合适的窗函数。这里重要我们还是看阻带衰减，阻带衰减要大于给定的值。一般，若没有给定阻带衰减，我们则需要通过通带纹波和阻带纹波去求，如下。
2.根据要求的通带边缘频率和阻带起始频率，盘算过度区的巨细，从而盘算出窗函数的长度。
3.最后，根据窗函数和理想滤波器的单位打击响应，盘算出我们所需要的滤波器的单位打击响应。
当初，我们来实战一下，假设我们需要计划如下滤波器。
规格中，没有给定阻带衰减，我们只能自己盘算。
这里，阻带衰减为40.8[dB]，我们选择的窗的阻带衰减不能比这个小，这里其实汉宁窗就能够做到。但我还是选择用汉明窗去做。然后，盘算窗长度。

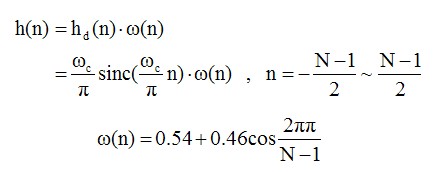

窗长度有了，盘算单位打击响应吧。

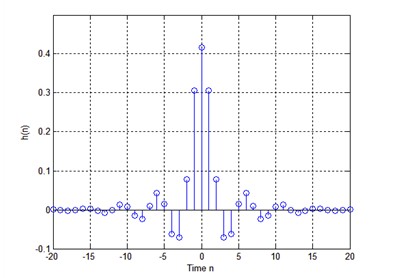

这样，我们就得到了一个FIR滤波器。上面是我们盘算出来的这个滤波器的单位打击响应。
5.写在最后的话
到此，我们“计划”出了一个滤波器，我们也顺遂的得出了它的单位脉冲响应。
但是，滤波器真的可以实现么？真的可以计划出这样一个滤波器么？
我觉得要拿着这个单位脉冲响应结果，去现实盘算一下，才能发明，这样的滤波器是实现不了的！拿教科书上的话来讲，这个滤波器是非因果的！
