Netty原理分析

参考：

https://www.jianshu.com/p/b9f3f6a16911

https://www.sohu.com/a/272879207_463994

https://blog.csdn.net/tugangkai/article/details/80560495

认识Netty

什么是Netty？

Netty 是一个利用 Java 的高级网络的能力，隐藏其背后的复杂性而提供一个易于使用的 API 的客户端/服务器框架。
Netty 是一个广泛使用的 Java 网络编程框架（Netty 在 2011 年获得了Duke's Choice Award，见https://www.java.net/dukeschoice/2011）。它活跃和成长于用户社区，像大型公司 Facebook 和 Instagram 以及流行 开源项目如 Infinispan, HornetQ, Vert.x, Apache Cassandra 和 Elasticsearch 等，都利用其强大的对于网络抽象的核心代码。

以上是摘自《Essential Netty In Action》这本书，本文的内容也是本人读了这本书之后的一些整理心得，如有不当之处欢迎大虾们指正

Netty和Tomcat有什么区别？

Netty和Tomcat最大的区别就在于通信协议，Tomcat是基于Http协议的，他的实质是一个基于http协议的web容器，但是Netty不一样，他能通过编程自定义各种协议，因为netty能够通过codec自己来编码/解码字节流，完成类似redis访问的功能，这就是netty和tomcat最大的不同。

有人说netty的性能就一定比tomcat性能高，其实不然，tomcat从6.x开始就支持了nio模式，并且后续还有arp模式——一种通过jni调用apache网络库的模式，相比于旧的bio模式，并发性能得到了很大提高，特别是arp模式，而netty是否比tomcat性能更高，则要取决于netty程序作者的技术实力了。

为什么Netty受欢迎？

如第一部分所述，netty是一款收到大公司青睐的框架，在我看来，netty能够受到青睐的原因有三：

1. 并发高
2. 传输快
3. 封装好

Netty为什么并发高

Netty是一款基于NIO（Nonblocking I/O，非阻塞IO）开发的网络通信框架，对比于BIO（Blocking I/O，阻塞IO），他的并发性能得到了很大提高，两张图让你了解BIO和NIO的区别：



阻塞IO的通信方式



非阻塞IO的通信方式

从这两图可以看出，NIO的单线程能处理连接的数量比BIO要高出很多，而为什么单线程能处理更多的连接呢？原因就是图二中出现的Selector。
当一个连接建立之后，他有两个步骤要做，第一步是接收完客户端发过来的全部数据，第二步是服务端处理完请求业务之后返回response给客户端。NIO和BIO的区别主要是在第一步。
在BIO中，等待客户端发数据这个过程是阻塞的，这样就造成了一个线程只能处理一个请求的情况，而机器能支持的最大线程数是有限的，这就是为什么BIO不能支持高并发的原因。
而NIO中，当一个Socket建立好之后，Thread并不会阻塞去接受这个Socket，而是将这个请求交给Selector，Selector会不断的去遍历所有的Socket，一旦有一个Socket建立完成，他会通知Thread，然后Thread处理完数据再返回给客户端——这个过程是阻塞的，这样就能让一个Thread处理更多的请求了。
下面两张图是基于BIO的处理流程和netty的处理流程，辅助你理解两种方式的差别：



BIO的处理流程



NIO的处理流程

除了BIO和NIO之外，还有一些其他的IO模型，下面这张图就表示了五种IO模型的处理流程：



五种常见的IO模型

• BIO，同步阻塞IO，阻塞整个步骤，如果连接少，他的延迟是最低的，因为一个线程只处理一个连接，适用于少连接且延迟低的场景，比如说数据库连接。
• NIO，同步非阻塞IO，阻塞业务处理但不阻塞数据接收，适用于高并发且处理简单的场景，比如聊天软件。
• 多路复用IO，他的两个步骤处理是分开的，也就是说，一个连接可能他的数据接收是线程a完成的，数据处理是线程b完成的，他比BIO能处理更多请求，但是比不上NIO，但是他的处理性能又比BIO更差，因为一个连接他需要两次system call，而BIO只需要一次，所以这种IO模型应用的不多。
• 信号驱动IO，这种IO模型主要用在嵌入式开发，不参与讨论。
• 异步IO，他的数据请求和数据处理都是异步的，数据请求一次返回一次，适用于长连接的业务场景。

以上摘自Linux IO模式及 select、poll、epoll详解

Netty为什么传输快

Netty的传输快其实也是依赖了NIO的一个特性——零拷贝。我们知道，Java的内存有堆内存、栈内存和字符串常量池等等，其中堆内存是占用内存空间最大的一块，也是Java对象存放的地方，一般我们的数据如果需要从IO读取到堆内存，中间需要经过Socket缓冲区，也就是说一个数据会被拷贝两次才能到达他的的终点，如果数据量大，就会造成不必要的资源浪费。
Netty针对这种情况，使用了NIO中的另一大特性——零拷贝，当他需要接收数据的时候，他会在堆内存之外开辟一块内存，数据就直接从IO读到了那块内存中去，在netty里面通过ByteBuf可以直接对这些数据进行直接操作，从而加快了传输速度。
下两图就介绍了两种拷贝方式的区别，摘自Linux 中的零拷贝技术，第 1 部分



传统数据拷贝



零拷贝

上文介绍的ByteBuf是Netty的一个重要概念，他是netty数据处理的容器，也是Netty封装好的一个重要体现，将在下一部分做详细介绍。

为什么说Netty封装好？

要说Netty为什么封装好，这种用文字是说不清的，直接上代码：

• 阻塞I/O

public class PlainOioServer {

    public void serve(int port) throws IOException {
        final ServerSocket socket = new ServerSocket(port);     //1
        try {
            for (;;) {
                final Socket clientSocket = socket.accept();    //2
                System.out.println("Accepted connection from " + clientSocket);

                new Thread(new Runnable() {                        //3
                    @Override
                    public void run() {
                        OutputStream out;
                        try {
                            out = clientSocket.getOutputStream();
                            out.write("Hi!
".getBytes(Charset.forName("UTF-8")));                            //4
                            out.flush();
                            clientSocket.close();                //5

                        } catch (IOException e) {
                            e.printStackTrace();
                            try {
                                clientSocket.close();
                            } catch (IOException ex) {
                                // ignore on close
                            }
                        }
                    }
                }).start();                                        //6
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
}

• 非阻塞IO

public class PlainNioServer {
    public void serve(int port) throws IOException {
        ServerSocketChannel serverChannel = ServerSocketChannel.open();
        serverChannel.configureBlocking(false);
        ServerSocket ss = serverChannel.socket();
        InetSocketAddress address = new InetSocketAddress(port);
        ss.bind(address);                                            //1
        Selector selector = Selector.open();                        //2
        serverChannel.register(selector, SelectionKey.OP_ACCEPT);    //3
        final ByteBuffer msg = ByteBuffer.wrap("Hi!
".getBytes());
        for (;;) {
            try {
                selector.select();                                    //4
            } catch (IOException ex) {
                ex.printStackTrace();
                // handle exception
                break;
            }
            Set<SelectionKey> readyKeys = selector.selectedKeys();    //5
            Iterator<SelectionKey> iterator = readyKeys.iterator();
            while (iterator.hasNext()) {
                SelectionKey key = iterator.next();
                iterator.remove();
                try {
                    if (key.isAcceptable()) {                //6
                        ServerSocketChannel server =
                                (ServerSocketChannel)key.channel();
                        SocketChannel client = server.accept();
                        client.configureBlocking(false);
                        client.register(selector, SelectionKey.OP_WRITE |
                                SelectionKey.OP_READ, msg.duplicate());    //7
                        System.out.println(
                                "Accepted connection from " + client);
                    }
                    if (key.isWritable()) {                //8
                        SocketChannel client =
                                (SocketChannel)key.channel();
                        ByteBuffer buffer =
                                (ByteBuffer)key.attachment();
                        while (buffer.hasRemaining()) {
                            if (client.write(buffer) == 0) {        //9
                                break;
                            }
                        }
                        client.close();                    //10
                    }
                } catch (IOException ex) {
                    key.cancel();
                    try {
                        key.channel().close();
                    } catch (IOException cex) {
                        // 在关闭时忽略
                    }
                }
            }
        }
    }
}

• Netty

public class NettyOioServer {

    public void server(int port) throws Exception {
        final ByteBuf buf = Unpooled.unreleasableBuffer(
                Unpooled.copiedBuffer("Hi!
", Charset.forName("UTF-8")));
        EventLoopGroup group = new OioEventLoopGroup();
        try {
            ServerBootstrap b = new ServerBootstrap();        //1

            b.group(group)                                    //2
             .channel(OioServerSocketChannel.class)
             .localAddress(new InetSocketAddress(port))
             .childHandler(new ChannelInitializer<SocketChannel>() {//3
                 @Override
                 public void initChannel(SocketChannel ch)
                     throws Exception {
                     ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {            //4
                         @Override
                         public void channelActive(ChannelHandlerContext ctx) throws Exception {
                             ctx.writeAndFlush(buf.duplicate()).addListener(ChannelFutureListener.CLOSE);//5
                         }
                     });
                 }
             });
            ChannelFuture f = b.bind().sync();  //6
            f.channel().closeFuture().sync();
        } finally {
            group.shutdownGracefully().sync();        //7
        }
    }
}

从代码量上来看，Netty就已经秒杀传统Socket编程了，但是这一部分博大精深，仅仅贴几个代码岂能说明问题，在这里给大家介绍一下Netty的一些重要概念，让大家更理解Netty。

• Channel
  数据传输流，与channel相关的概念有以下四个，上一张图让你了解netty里面的Channel。







  Channel一览
  • Channel，表示一个连接，可以理解为每一个请求，就是一个Channel。
  • ChannelHandler，核心处理业务就在这里，用于处理业务请求。
  • ChannelHandlerContext，用于传输业务数据。
  • ChannelPipeline，用于保存处理过程需要用到的ChannelHandler和ChannelHandlerContext。
• ByteBuf
  ByteBuf是一个存储字节的容器，最大特点就是使用方便，它既有自己的读索引和写索引，方便你对整段字节缓存进行读写，也支持get/set，方便你对其中每一个字节进行读写，他的数据结构如下图所示：



ByteBuf数据结构

他有三种使用模式：

1. Heap Buffer 堆缓冲区
   堆缓冲区是ByteBuf最常用的模式，他将数据存储在堆空间。
2. Direct Buffer 直接缓冲区
   直接缓冲区是ByteBuf的另外一种常用模式，他的内存分配都不发生在堆，jdk1.4引入的nio的ByteBuffer类允许jvm通过本地方法调用分配内存，这样做有两个好处
   • 通过免去中间交换的内存拷贝, 提升IO处理速度; 直接缓冲区的内容可以驻留在垃圾回收扫描的堆区以外。
   • DirectBuffer 在 -XX:MaxDirectMemorySize=xxM大小限制下, 使用 Heap 之外的内存, GC对此”无能为力”,也就意味着规避了在高负载下频繁的GC过程对应用线程的中断影响.
3. Composite Buffer 复合缓冲区
   复合缓冲区相当于多个不同ByteBuf的视图，这是netty提供的，jdk不提供这样的功能。

除此之外，他还提供一大堆api方便你使用，在这里我就不一一列出了，具体参见ByteBuf字节缓存。

• Codec
  Netty中的编码/解码器，通过他你能完成字节与pojo、pojo与pojo的相互转换，从而达到自定义协议的目的。
  在Netty里面最有名的就是HttpRequestDecoder和HttpResponseEncoder了。

Netty入门教程2——动手搭建HttpServer
Netty入门教程3——Decoder和Encoder
Netty入门教程4——如何实现长连接

以上就是我对《Netty实战》这本书的一些心得和书外的一些相关知识整理，如果有不同的见解，欢迎讨论！









本文基于 Netty 4.1 展开介绍相关理论模型，使用场景，基本组件、整体架构，知其然且知其所以然，希望给大家在实际开发实践、学习开源项目方面提供参考。

Netty 是一个异步事件驱动的网络应用程序框架，用于快速开发可维护的高性能协议服务器和客户端。

JDK 原生 NIO 程序的问题

JDK 原生也有一套网络应用程序 API，但是存在一系列问题，主要如下：

• NIO 的类库和 API 繁杂，使用麻烦。你需要熟练掌握 Selector、ServerSocketChannel、SocketChannel、ByteBuffer 等。
• 需要具备其他的额外技能做铺垫。例如熟悉 Java 多线程编程，因为 NIO 编程涉及到 Reactor 模式，你必须对多线程和网路编程非常熟悉，才能编写出高质量的 NIO 程序。
• 可靠性能力补齐，开发工作量和难度都非常大。例如客户端面临断连重连、网络闪断、半包读写、失败缓存、网络拥塞和异常码流的处理等等。 NIO 编程的特点是功能开发相对容易，但是可靠性能力补齐工作量和难度都非常大。
• JDK NIO 的 Bug。例如臭名昭著的 Epoll Bug，它会导致 Selector 空轮询，最终导致 CPU 100%。 官方声称在 JDK 1.6 版本的 update 18 修复了该问题，但是直到 JDK 1.7 版本该问题仍旧存在，只不过该 Bug 发生概率降低了一些而已，它并没有被根本解决。

Netty 的特点

Netty 对 JDK 自带的 NIO 的 API 进行封装，解决上述问题，主要特点有：

• 设计优雅，适用于各种传输类型的统一 API 阻塞和非阻塞 Socket；基于灵活且可扩展的事件模型，可以清晰地分离关注点；高度可定制的线程模型 - 单线程，一个或多个线程池；真正的无连接数据报套接字支持（自 3.1 起）。
• 使用方便，详细记录的 Javadoc，用户指南和示例；没有其他依赖项，JDK 5（Netty 3.x）或 6（Netty 4.x）就足够了。
• 高性能，吞吐量更高，延迟更低；减少资源消耗；最小化不必要的内存复制。
• 安全，完整的 SSL/TLS 和 StartTLS 支持。
• 社区活跃，不断更新，社区活跃，版本迭代周期短，发现的 Bug 可以被及时修复，同时，更多的新功能会被加入。

Netty 常见使用场景

Netty 常见的使用场景如下：

• 互联网行业。在分布式系统中，各个节点之间需要远程服务调用，高性能的 RPC 框架必不可少，Netty 作为异步高性能的通信框架，往往作为基础通信组件被这些 RPC 框架使用。 典型的应用有：阿里分布式服务框架 Dubbo 的 RPC 框架使用 Dubbo 协议进行节点间通信，Dubbo 协议默认使用 Netty 作为基础通信组件，用于实现各进程节点之间的内部通信。
• 游戏行业。无论是手游服务端还是大型的网络游戏，Java 语言得到了越来越广泛的应用。Netty 作为高性能的基础通信组件，它本身提供了 TCP/UDP 和 HTTP 协议栈。 非常方便定制和开发私有协议栈，账号登录服务器，地图服务器之间可以方便的通过 Netty 进行高性能的通信。
• 大数据领域。经典的 Hadoop 的高性能通信和序列化组件 Avro 的 RPC 框架，默认采用 Netty 进行跨界点通信，它的 Netty Service 基于 Netty 框架二次封装实现。

有兴趣的读者可以了解一下目前有哪些开源项目使用了 Netty：Related Projects。

Netty 高性能设计

Netty 作为异步事件驱动的网络，高性能之处主要来自于其 I/O 模型和线程处理模型，前者决定如何收发数据，后者决定如何处理数据。

I/O 模型

用什么样的通道将数据发送给对方，BIO、NIO 或者 AIO，I/O 模型在很大程度上决定了框架的性能。

阻塞 I/O

传统阻塞型 I/O(BIO)可以用下图表示：

Blocking I/O

特点如下：

• 每个请求都需要独立的线程完成数据 Read，业务处理，数据 Write 的完整操作问题。
• 当并发数较大时，需要创建大量线程来处理连接，系统资源占用较大。
• 连接建立后，如果当前线程暂时没有数据可读，则线程就阻塞在 Read 操作上，造成线程资源浪费。

I/O 复用模型

在 I/O 复用模型中，会用到 Select，这个函数也会使进程阻塞，但是和阻塞 I/O 所不同的是这两个函数可以同时阻塞多个 I/O 操作。

而且可以同时对多个读操作，多个写操作的 I/O 函数进行检测，直到有数据可读或可写时，才真正调用 I/O 操作函数。

Netty 的非阻塞 I/O 的实现关键是基于 I/O 复用模型，这里用 Selector 对象表示：

Nonblocking I/O

Netty 的 IO 线程 NioEventLoop 由于聚合了多路复用器 Selector，可以同时并发处理成百上千个客户端连接。

当线程从某客户端 Socket 通道进行读写数据时，若没有数据可用时，该线程可以进行其他任务。

线程通常将非阻塞 IO 的空闲时间用于在其他通道上执行 IO 操作，所以单独的线程可以管理多个输入和输出通道。

由于读写操作都是非阻塞的，这就可以充分提升 IO 线程的运行效率，避免由于频繁 I/O 阻塞导致的线程挂起。

一个 I/O 线程可以并发处理 N 个客户端连接和读写操作，这从根本上解决了传统同步阻塞 I/O 一连接一线程模型，架构的性能、弹性伸缩能力和可靠性都得到了极大的提升。

基于 Buffer

传统的 I/O 是面向字节流或字符流的，以流式的方式顺序地从一个 Stream 中读取一个或多个字节, 因此也就不能随意改变读取指针的位置。

在 NIO 中，抛弃了传统的 I/O 流，而是引入了 Channel 和 Buffer 的概念。在 NIO 中，只能从 Channel 中读取数据到 Buffer 中或将数据从 Buffer 中写入到 Channel。

基于 Buffer 操作不像传统 IO 的顺序操作，NIO 中可以随意地读取任意位置的数据。

线程模型

数据报如何读取？读取之后的编解码在哪个线程进行，编解码后的消息如何派发，线程模型的不同，对性能的影响也非常大。

事件驱动模型

通常，我们设计一个事件处理模型的程序有两种思路：

• 轮询方式，线程不断轮询访问相关事件发生源有没有发生事件，有发生事件就调用事件处理逻辑。
• 事件驱动方式，发生事件，主线程把事件放入事件队列，在另外线程不断循环消费事件列表中的事件，调用事件对应的处理逻辑处理事件。事件驱动方式也被称为消息通知方式，其实是设计模式中观察者模式的思路。

以 GUI 的逻辑处理为例，说明两种逻辑的不同：

• 轮询方式，线程不断轮询是否发生按钮点击事件，如果发生，调用处理逻辑。
• 事件驱动方式，发生点击事件把事件放入事件队列，在另外线程消费的事件列表中的事件，根据事件类型调用相关事件处理逻辑。

这里借用 O'Reilly 大神关于事件驱动模型解释图：

事件驱动模型

主要包括 4 个基本组件：

• 事件队列（event queue）：接收事件的入口，存储待处理事件。
• 分发器（event mediator）：将不同的事件分发到不同的业务逻辑单元。
• 事件通道（event channel）：分发器与处理器之间的联系渠道。
• 事件处理器（event processor）：实现业务逻辑，处理完成后会发出事件，触发下一步操作。

可以看出，相对传统轮询模式，事件驱动有如下优点：

• 可扩展性好，分布式的异步架构，事件处理器之间高度解耦，可以方便扩展事件处理逻辑。
• 高性能，基于队列暂存事件，能方便并行异步处理事件。

Reactor 线程模型

Reactor 是反应堆的意思，Reactor 模型是指通过一个或多个输入同时传递给服务处理器的服务请求的事件驱动处理模式。

服务端程序处理传入多路请求，并将它们同步分派给请求对应的处理线程，Reactor 模式也叫 Dispatcher 模式，即 I/O 多了复用统一监听事件，收到事件后分发(Dispatch 给某进程)，是编写高性能网络服务器的必备技术之一。

Reactor 模型中有 2 个关键组成：

• Reactor，Reactor 在一个单独的线程中运行，负责监听和分发事件，分发给适当的处理程序来对 IO 事件做出反应。它就像公司的电话接线员，它接听来自客户的电话并将线路转移到适当的联系人。
• Handlers，处理程序执行 I/O 事件要完成的实际事件，类似于客户想要与之交谈的公司中的实际官员。Reactor 通过调度适当的处理程序来响应 I/O 事件，处理程序执行非阻塞操作。

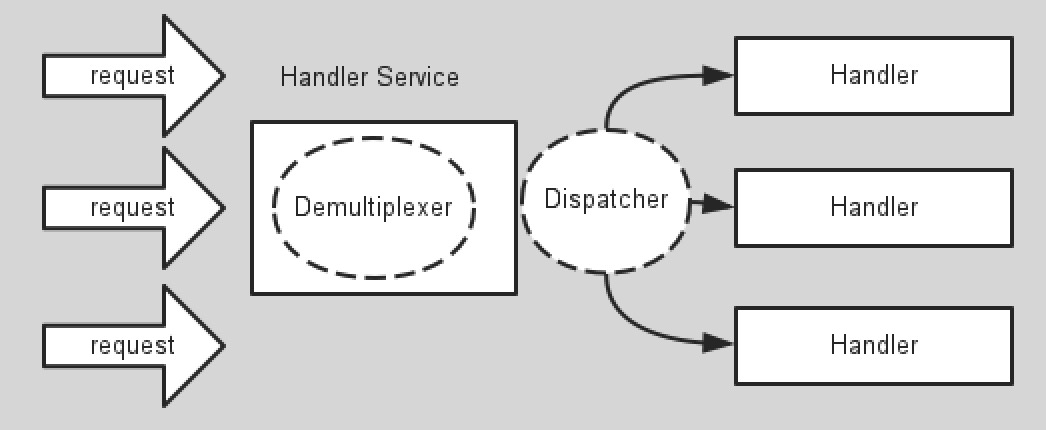

Reactor 模型

取决于 Reactor 的数量和 Hanndler 线程数量的不同，Reactor 模型有 3 个变种：

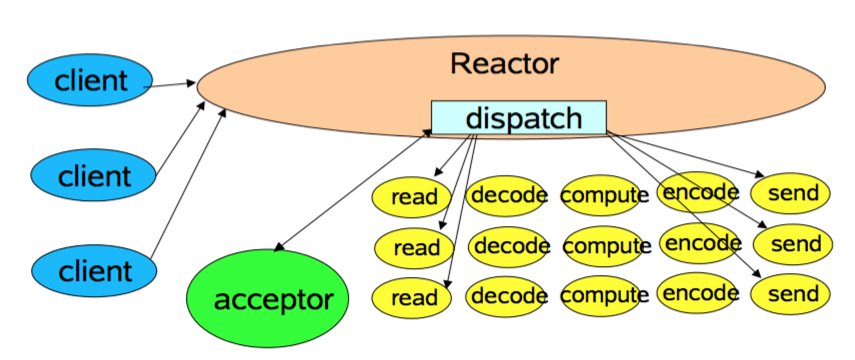

• 单 Reactor 单线程。

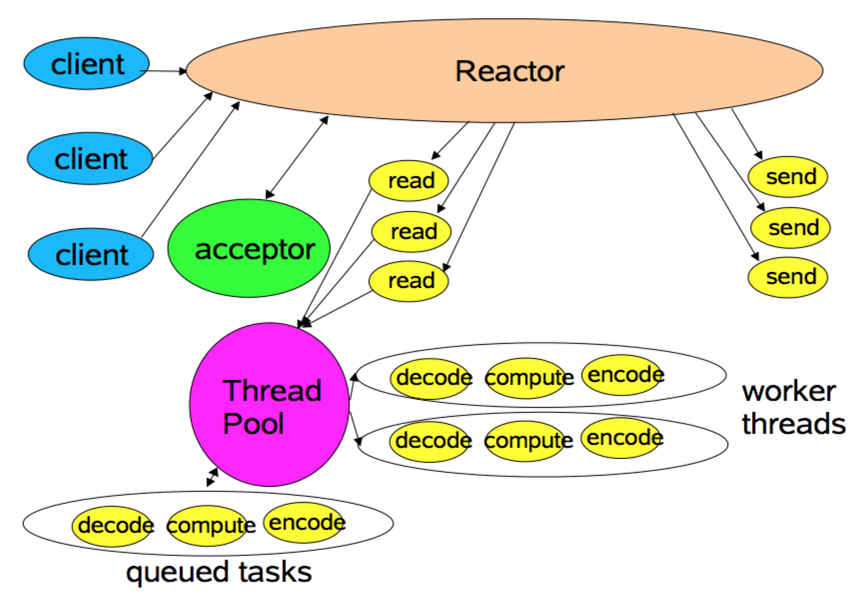

• 单 Reactor 多线程。
• 主从 Reactor 多线程。

可以这样理解，Reactor 就是一个执行 while (true) { selector.select(); …} 循环的线程，会源源不断的产生新的事件，称作反应堆很贴切。

篇幅关系，这里不再具体展开 Reactor 特性、优缺点比较，有兴趣的读者可以参考我之前另外一篇文章：《理解高性能网络模型》。

Netty 线程模型

Netty 主要基于主从 Reactors 多线程模型（如下图）做了一定的修改，其中主从 Reactor 多线程模型有多个 Reactor：

• MainReactor 负责客户端的连接请求，并将请求转交给 SubReactor。
• SubReactor 负责相应通道的 IO 读写请求。
• 非 IO 请求（具体逻辑处理）的任务则会直接写入队列，等待 worker threads 进行处理。

这里引用 Doug Lee 大神的 Reactor 介绍：Scalable IO in Java 里面关于主从 Reactor 多线程模型的图：

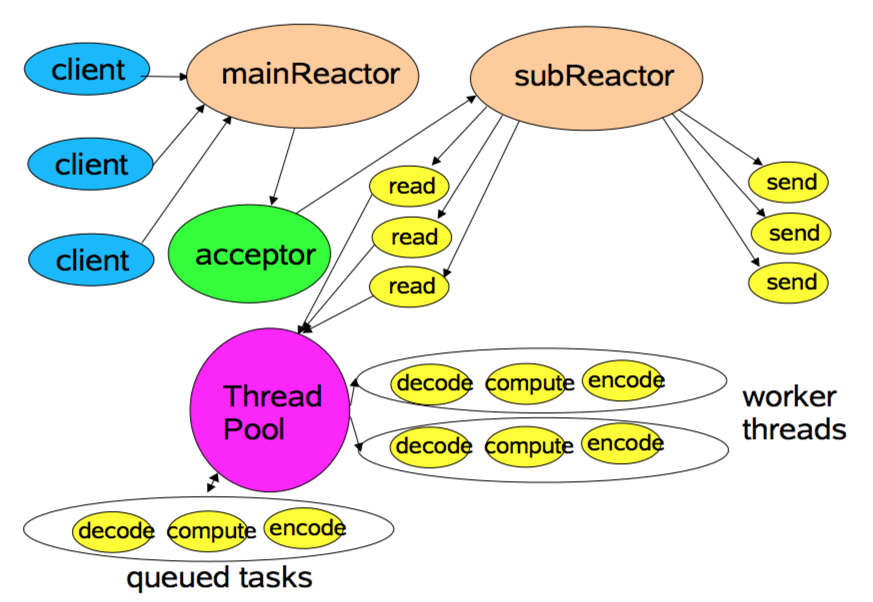

主从 Rreactor 多线程模型

特别说明的是：虽然 Netty 的线程模型基于主从 Reactor 多线程，借用了 MainReactor 和 SubReactor 的结构。但是实际实现上 SubReactor 和 Worker 线程在同一个线程池中：

EventLoopGroup bossGroup = newNioEventLoopGroup();

EventLoopGroup workerGroup = newNioEventLoopGroup();

ServerBootstrap server= newServerBootstrap();

server.group(bossGroup, workerGroup)

.channel(NioServerSocketChannel. class)

上面代码中的 bossGroup 和 workerGroup 是 Bootstrap 构造方法中传入的两个对象，这两个 group 均是线程池：

• bossGroup 线程池则只是在 Bind 某个端口后，获得其中一个线程作为 MainReactor，专门处理端口的 Accept 事件，每个端口对应一个 Boss 线程。
• workerGroup 线程池会被各个 SubReactor 和 Worker 线程充分利用。

异步处理

异步的概念和同步相对。当一个异步过程调用发出后，调用者不能立刻得到结果。实际处理这个调用的部件在完成后，通过状态、通知和回调来通知调用者。

Netty 中的 I/O 操作是异步的，包括 Bind、Write、Connect 等操作会简单的返回一个 ChannelFuture。

调用者并不能立刻获得结果，而是通过 Future-Listener 机制，用户可以方便的主动获取或者通过通知机制获得 IO 操作结果。

当 Future 对象刚刚创建时，处于非完成状态，调用者可以通过返回的 ChannelFuture 来获取操作执行的状态，注册监听函数来执行完成后的操作。

常见有如下操作：

• 通过 isDone 方法来判断当前操作是否完成。
• 通过 isSuccess 方法来判断已完成的当前操作是否成功。
• 通过 getCause 方法来获取已完成的当前操作失败的原因。
• 通过 isCancelled 方法来判断已完成的当前操作是否被取消。
• 通过 addListener 方法来注册监听器，当操作已完成(isDone 方法返回完成)，将会通知指定的监听器；如果 Future 对象已完成，则理解通知指定的监听器。

例如下面的代码中绑定端口是异步操作，当绑定操作处理完，将会调用相应的监听器处理逻辑。

serverBootstrap.bind(port).addListener(future -> {

if(future.isSuccess()) {

System.out. println( newDate() + ": 端口["+ port + "]绑定成功!");

} else{

System.err. println( "端口["+ port + "]绑定失败!");

}

});

相比传统阻塞 I/O，执行 I/O 操作后线程会被阻塞住, 直到操作完成；异步处理的好处是不会造成线程阻塞，线程在 I/O 操作期间可以执行别的程序，在高并发情形下会更稳定和更高的吞吐量。

Netty 架构设计

前面介绍完 Netty 相关一些理论，下面从功能特性、模块组件、运作过程来介绍 Netty 的架构设计。

功能特性

Netty 功能特性如下：

• 传输服务，支持 BIO 和 NIO。
• 容器集成，支持 OSGI、JBossMC、Spring、Guice 容器。
• 协议支持，HTTP、Protobuf、二进制、文本、WebSocket 等一系列常见协议都支持。还支持通过实行编码解码逻辑来实现自定义协议。
• Core 核心，可扩展事件模型、通用通信 API、支持零拷贝的 ByteBuf 缓冲对象。

模块组件

Bootstrap、ServerBootstrap

Bootstrap 意思是引导，一个 Netty 应用通常由一个 Bootstrap 开始，主要作用是配置整个 Netty 程序，串联各个组件，Netty 中 Bootstrap 类是客户端程序的启动引导类，ServerBootstrap 是服务端启动引导类。

Future、ChannelFuture

正如前面介绍，在 Netty 中所有的 IO 操作都是异步的，不能立刻得知消息是否被正确处理。

但是可以过一会等它执行完成或者直接注册一个监听，具体的实现就是通过 Future 和 ChannelFutures，他们可以注册一个监听，当操作执行成功或失败时监听会自动触发注册的监听事件。

Channel

Netty 网络通信的组件，能够用于执行网络 I/O 操作。Channel 为用户提供：

• 当前网络连接的通道的状态（例如是否打开？是否已连接？）
• 网络连接的配置参数 （例如接收缓冲区大小）
• 提供异步的网络 I/O 操作(如建立连接，读写，绑定端口)，异步调用意味着任何 I/O 调用都将立即返回，并且不保证在调用结束时所请求的 I/O 操作已完成。 调用立即返回一个 ChannelFuture 实例，通过注册监听器到 ChannelFuture 上，可以 I/O 操作成功、失败或取消时回调通知调用方。
• 支持关联 I/O 操作与对应的处理程序。

不同协议、不同的阻塞类型的连接都有不同的 Channel 类型与之对应。下面是一些常用的 Channel 类型：

• NioSocketChannel，异步的客户端 TCP Socket 连接。
• NioServerSocketChannel，异步的服务器端 TCP Socket 连接。
• NioDatagramChannel，异步的 UDP 连接。
• NioSctpChannel，异步的客户端 Sctp 连接。
• NioSctpServerChannel，异步的 Sctp 服务器端连接，这些通道涵盖了 UDP 和 TCP 网络 IO 以及文件 IO。

Selector

Netty 基于 Selector 对象实现 I/O 多路复用，通过 Selector 一个线程可以监听多个连接的 Channel 事件。

当向一个 Selector 中注册 Channel 后，Selector 内部的机制就可以自动不断地查询(Select) 这些注册的 Channel 是否有已就绪的 I/O 事件（例如可读，可写，网络连接完成等），这样程序就可以很简单地使用一个线程高效地管理多个 Channel 。

NioEventLoop

NioEventLoop 中维护了一个线程和任务队列，支持异步提交执行任务，线程启动时会调用 NioEventLoop 的 run 方法，执行 I/O 任务和非 I/O 任务：

• I/O 任务，即 selectionKey 中 ready 的事件，如 accept、connect、read、write 等，由 processSelectedKeys 方法触发。
• 非 IO 任务，添加到 taskQueue 中的任务，如 register0、bind0 等任务，由 runAllTasks 方法触发。

两种任务的执行时间比由变量 ioRatio 控制，默认为 50，则表示允许非 IO 任务执行的时间与 IO 任务的执行时间相等。

NioEventLoopGroup

NioEventLoopGroup，主要管理 eventLoop 的生命周期，可以理解为一个线程池，内部维护了一组线程，每个线程(NioEventLoop)负责处理多个 Channel 上的事件，而一个 Channel 只对应于一个线程。

ChannelHandler

ChannelHandler 是一个接口，处理 I/O 事件或拦截 I/O 操作，并将其转发到其 ChannelPipeline(业务处理链)中的下一个处理程序。

ChannelHandler 本身并没有提供很多方法，因为这个接口有许多的方法需要实现，方便使用期间，可以继承它的子类：

• ChannelInboundHandler 用于处理入站 I/O 事件。
• ChannelOutboundHandler 用于处理出站 I/O 操作。

或者使用以下适配器类：

• ChannelInboundHandlerAdapter 用于处理入站 I/O 事件。
• ChannelOutboundHandlerAdapter 用于处理出站 I/O 操作。
• ChannelDuplexHandler 用于处理入站和出站事件。

ChannelHandlerContext

保存 Channel 相关的所有上下文信息，同时关联一个 ChannelHandler 对象。

ChannelPipline

保存 ChannelHandler 的 List，用于处理或拦截 Channel 的入站事件和出站操作。

ChannelPipeline 实现了一种高级形式的拦截过滤器模式，使用户可以完全控制事件的处理方式，以及 Channel 中各个的 ChannelHandler 如何相互交互。

下图引用 Netty 的 Javadoc 4.1 中 ChannelPipeline 的说明，描述了 ChannelPipeline 中 ChannelHandler 通常如何处理 I/O 事件。

I/O 事件由 ChannelInboundHandler 或 ChannelOutboundHandler 处理，并通过调用 ChannelHandlerContext 中定义的事件传播方法。

例如 ChannelHandlerContext.fireChannelRead（Object）和 ChannelOutboundInvoker.write（Object）转发到其最近的处理程序。

入站事件由自下而上方向的入站处理程序处理，如图左侧所示。入站 Handler 处理程序通常处理由图底部的 I/O 线程生成的入站数据。

通常通过实际输入操作（例如 SocketChannel.read（ByteBuffer））从远程读取入站数据。

出站事件由上下方向处理，如图右侧所示。出站 Handler 处理程序通常会生成或转换出站传输，例如 write 请求。

I/O 线程通常执行实际的输出操作，例如 SocketChannel.write（ByteBuffer）。

在 Netty 中每个 Channel 都有且仅有一个 ChannelPipeline 与之对应，它们的组成关系如下：

一个 Channel 包含了一个 ChannelPipeline，而 ChannelPipeline 中又维护了一个由 ChannelHandlerContext 组成的双向链表，并且每个 ChannelHandlerContext 中又关联着一个 ChannelHandler。

入站事件和出站事件在一个双向链表中，入站事件会从链表 head 往后传递到最后一个入站的 handler，出站事件会从链表 tail 往前传递到最前一个出站的 handler，两种类型的 handler 互不干扰。

Netty 工作原理架构

初始化并启动 Netty 服务端过程如下：

publicstaticvoidmain(String[] args) {

// 创建mainReactor

NioEventLoopGroup boosGroup = newNioEventLoopGroup();

// 创建工作线程组

NioEventLoopGroup workerGroup = newNioEventLoopGroup();

final ServerBootstrap serverBootstrap = newServerBootstrap();

serverBootstrap

// 组装NioEventLoopGroup

. group(boosGroup, workerGroup)

// 设置channel类型为NIO类型

.channel(NioServerSocketChannel.class)

// 设置连接配置参数

.option(ChannelOption.SO_BACKLOG, 1024)

.childOption(ChannelOption.SO_KEEPALIVE, true)

.childOption(ChannelOption.TCP_NODELAY, true)

// 配置入站、出站事件handler

.childHandler( newChannelInitializer<NioSocketChannel>() {

@ Override

protectedvoidinitChannel(NioSocketChannel ch) {

// 配置入站、出站事件channel

ch.pipeline().addLast(...);

ch.pipeline().addLast(...);

}

});

// 绑定端口

intport = 8080;

serverBootstrap.bind(port).addListener(future -> {

if(future.isSuccess()) {

System. out.println( newDate() + ": 端口["+ port + "]绑定成功!");

} else{

System.err.println( "端口["+ port + "]绑定失败!");

}

});

}

基本过程如下：

• 初始化创建 2 个 NioEventLoopGroup，其中 boosGroup 用于 Accetpt 连接建立事件并分发请求，workerGroup 用于处理 I/O 读写事件和业务逻辑。
• 基于 ServerBootstrap(服务端启动引导类)，配置 EventLoopGroup、Channel 类型，连接参数、配置入站、出站事件 handler。
• 绑定端口，开始工作。

结合上面介绍的 Netty Reactor 模型，介绍服务端 Netty 的工作架构图：

服务端 Netty Reactor 工作架构图

Server 端包含 1 个 Boss NioEventLoopGroup 和 1 个 Worker NioEventLoopGroup。

NioEventLoopGroup 相当于 1 个事件循环组，这个组里包含多个事件循环 NioEventLoop，每个 NioEventLoop 包含 1 个 Selector 和 1 个事件循环线程。

每个 Boss NioEventLoop 循环执行的任务包含 3 步：

• 轮询 Accept 事件。
• 处理 Accept I/O 事件，与 Client 建立连接，生成 NioSocketChannel，并将 NioSocketChannel 注册到某个 Worker NioEventLoop 的 Selector 上。
• 处理任务队列中的任务，runAllTasks。任务队列中的任务包括用户调用 eventloop.execute 或 schedule 执行的任务，或者其他线程提交到该 eventloop 的任务。

每个 Worker NioEventLoop 循环执行的任务包含 3 步：

• 轮询 Read、Write 事件。
• 处理 I/O 事件，即 Read、Write 事件，在 NioSocketChannel 可读、可写事件发生时进行处理。
• 处理任务队列中的任务，runAllTasks。

其中任务队列中的 Task 有 3 种典型使用场景。

①用户程序自定义的普通任务

ctx.channel().eventLoop().execute( newRunnable() {

@Override

publicvoidrun(){

//...

}

});

②非当前 Reactor 线程调用 Channel 的各种方法

例如在推送系统的业务线程里面，根据用户的标识，找到对应的 Channel 引用，然后调用 Write 类方法向该用户推送消息，就会进入到这种场景。最终的 Write 会提交到任务队列中后被异步消费。

③用户自定义定时任务

ctx.channel().eventLoop().schedule( newRunnable() {

@Override

publicvoidrun(){

}

}, 60, TimeUnit.SECONDS);

总结

现在稳定推荐使用的主流版本还是 Netty4，Netty5 中使用了 ForkJoinPool，增加了代码的复杂度，但是对性能的改善却不明显，所以这个版本不推荐使用，官网也没有提供下载链接。

Netty 入门门槛相对较高，是因为这方面的资料较少，并不是因为它有多难，大家其实都可以像搞透 Spring 一样搞透 Netty。

在学习之前，建议先理解透整个框架原理结构，运行过程，可以少走很多弯路。

参考资料：

• Netty入门与实战：仿写微信 IM 即时通讯系统
• Netty官网
• Netty 4.x学习笔记 - 线程模型
• Netty入门与实战
• 理解高性能网络模型
• Netty基本原理介绍
• software-architecture-patterns.pdf
• Netty高性能之道 —— 李林锋
• 《Netty In Action》
• 《Netty权威指南》

作者：陈彩华

编辑：陶家龙、孙淑娟

出处：转载自Hollis（ID：hollischuang）微信公众号

netty原理分析



1. Netty简介

Netty是一个高性能、异步事件驱动的NIO框架，基于JAVA NIO提供的API实现。它提供了对TCP、UDP和文件传输的支持，作为一个异步NIO框架，Netty的所有IO操作都是异步非阻塞的，通过Future-Listener机制，用户可以方便的主动获取或者通过通知机制获得IO操作结果。 作为当前最流行的NIO框架，Netty在互联网领域、大数据分布式计算领域、游戏行业、通信行业等获得了广泛的应用，一些业界著名的开源组件也基于Netty的NIO框架构建。

2. Netty线程模型

在JAVA NIO方面Selector给Reactor模式提供了基础，Netty结合Selector和Reactor模式设计了高效的线程模型。先来看下Reactor模式：

2.1 Reactor模式

Wikipedia这么解释Reactor模型：“The reactor design pattern is an event handling pattern for handling service requests delivered concurrently by one or more inputs. The service handler then demultiplexes the incoming requests and dispatches them synchronously to associated request handlers.”。首先Reactor模式首先是事件驱动的，有一个或者多个并发输入源，有一个Server Handler和多个Request Handlers，这个Service Handler会同步的将输入的请求多路复用的分发给相应的Request Handler。可以如下图所示：

从结构上有点类似生产者和消费者模型，即一个或多个生产者将事件放入一个Queue中，而一个或者多个消费者主动的从这个队列中poll事件来处理；而Reactor模式则没有Queue来做缓冲，每当一个事件输入到Service Handler之后，该Service Handler会主动根据不同的Evnent类型将其分发给对应的Request Handler来处理。

2.2 Reator模式的实现

关于Java NIO 构造Reator模式，Doug lea在《Scalable IO in Java》中给了很好的阐述，这里截取PPT对Reator模式的实现进行说明

1.第一种实现模型如下：

这是最简单的Reactor单线程模型，由于Reactor模式使用的是异步非阻塞IO，所有的IO操作都不会被阻塞，理论上一个线程可以独立处理所有的IO操作。这时Reactor线程是个多面手，负责多路分离套接字，Accept新连接，并分发请求到处理链中。

对于一些小容量应用场景，可以使用到单线程模型。但对于高负载，大并发的应用却不合适，主要原因如下：

1. 当一个NIO线程同时处理成百上千的链路，性能上无法支撑，即使NIO线程的CPU负荷达到100%，也无法完全处理消息
2. 当NIO线程负载过重后，处理速度会变慢，会导致大量客户端连接超时，超时之后往往会重发，更加重了NIO线程的负载。
3. 可靠性低，一个线程意外死循环，会导致整个通信系统不可用

为了解决这些问题，出现了Reactor多线程模型。

2.Reactor多线程模型：

相比上一种模式，该模型在处理链部分采用了多线程（线程池）。

在绝大多数场景下，该模型都能满足性能需求。但是，在一些特殊的应用场景下，如服务器会对客户端的握手消息进行安全认证。这类场景下，单独的一个Acceptor线程可能会存在性能不足的问题。为了解决这些问题，产生了第三种Reactor线程模型

3.Reactor主从模型

该模型相比第二种模型，是将Reactor分成两部分，mainReactor负责监听server socket，accept新连接；并将建立的socket分派给subReactor。subReactor负责多路分离已连接的socket，读写网络数据，对业务处理功能，其扔给worker线程池完成。通常，subReactor个数上可与CPU个数等同。

2.3 Netty模型

2.2中说完了Reactor的三种模型，那么Netty是哪一种呢？其实Netty的线程模型是Reactor模型的变种，那就是去掉线程池的第三种形式的变种，这也是Netty NIO的默认模式。Netty中Reactor模式的参与者主要有下面一些组件：

1. Selector
2. EventLoopGroup/EventLoop
3. ChannelPipeline

Selector即为NIO中提供的SelectableChannel多路复用器，充当着demultiplexer的角色，这里不再赘述；下面对另外两种功能和其在Netty之Reactor模式中扮演的角色进行介绍。

3.EventLoopGroup/EventLoop

当系统在运行过程中，如果频繁的进行线程上下文切换，会带来额外的性能损耗。多线程并发执行某个业务流程，业务开发者还需要时刻对线程安全保持警惕，哪些数据可能会被并发修改，如何保护？这不仅降低了开发效率，也会带来额外的性能损耗。

为了解决上述问题，Netty采用了串行化设计理念，从消息的读取、编码以及后续Handler的执行，始终都由IO线程EventLoop负责，这就意外着整个流程不会进行线程上下文的切换，数据也不会面临被并发修改的风险。这也解释了为什么Netty线程模型去掉了Reactor主从模型中线程池。

EventLoopGroup是一组EventLoop的抽象，EventLoopGroup提供next接口，可以总一组EventLoop里面按照一定规则获取其中一个EventLoop来处理任务，对于EventLoopGroup这里需要了解的是在Netty中，在Netty服务器编程中我们需要BossEventLoopGroup和WorkerEventLoopGroup两个EventLoopGroup来进行工作。通常一个服务端口即一个ServerSocketChannel对应一个Selector和一个EventLoop线程，也就是说BossEventLoopGroup的线程数参数为1。BossEventLoop负责接收客户端的连接并将SocketChannel交给WorkerEventLoopGroup来进行IO处理。

EventLoop的实现充当Reactor模式中的分发（Dispatcher）的角色。

4.ChannelPipeline

ChannelPipeline其实是担任着Reactor模式中的请求处理器这个角色。

ChannelPipeline的默认实现是DefaultChannelPipeline，DefaultChannelPipeline本身维护着一个用户不可见的tail和head的ChannelHandler，他们分别位于链表队列的头部和尾部。tail在更上层的部分，而head在靠近网络层的方向。在Netty中关于ChannelHandler有两个重要的接口，ChannelInBoundHandler和ChannelOutBoundHandler。inbound可以理解为网络数据从外部流向系统内部，而outbound可以理解为网络数据从系统内部流向系统外部。用户实现的ChannelHandler可以根据需要实现其中一个或多个接口，将其放入Pipeline中的链表队列中，ChannelPipeline会根据不同的IO事件类型来找到相应的Handler来处理，同时链表队列是责任链模式的一种变种，自上而下或自下而上所有满足事件关联的Handler都会对事件进行处理。

ChannelInBoundHandler对从客户端发往服务器的报文进行处理，一般用来执行半包/粘包，解码，读取数据，业务处理等；ChannelOutBoundHandler对从服务器发往客户端的报文进行处理，一般用来进行编码，发送报文到客户端。

下图是对ChannelPipeline执行过程的说明：

关于Pipeline的更多知识可参考：浅谈管道模型(Pipeline)

5.Buffer

Netty提供的经过扩展的Buffer相对NIO中的有个许多优势，作为数据存取非常重要的一块，我们来看看Netty中的Buffer有什么特点。

1.ByteBuf读写指针

• 在ByteBuffer中，读写指针都是position，而在ByteBuf中，读写指针分别为readerIndex和writerIndex，直观看上去ByteBuffer仅用了一个指针就实现了两个指针的功能，节省了变量，但是当对于ByteBuffer的读写状态切换的时候必须要调用flip方法，而当下一次写之前，必须要将Buffe中的内容读完，再调用clear方法。每次读之前调用flip，写之前调用clear，这样无疑给开发带来了繁琐的步骤，而且内容没有读完是不能写的，这样非常不灵活。相比之下我们看看ByteBuf，读的时候仅仅依赖readerIndex指针，写的时候仅仅依赖writerIndex指针，不需每次读写之前调用对应的方法，而且没有必须一次读完的限制。

2.零拷贝

• Netty的接收和发送ByteBuffer采用DIRECT BUFFERS，使用堆外直接内存进行Socket读写，不需要进行字节缓冲区的二次拷贝。如果使用传统的堆内存（HEAP BUFFERS）进行Socket读写，JVM会将堆内存Buffer拷贝一份到直接内存中，然后才写入Socket中。相比于堆外直接内存，消息在发送过程中多了一次缓冲区的内存拷贝。
• Netty提供了组合Buffer对象，可以聚合多个ByteBuffer对象，用户可以像操作一个Buffer那样方便的对组合Buffer进行操作，避免了传统通过内存拷贝的方式将几个小Buffer合并成一个大的Buffer。
• Netty的文件传输采用了transferTo方法，它可以直接将文件缓冲区的数据发送到目标Channel，避免了传统通过循环write方式导致的内存拷贝问题。

3.引用计数与池化技术

• 在Netty中，每个被申请的Buffer对于Netty来说都可能是很宝贵的资源，因此为了获得对于内存的申请与回收更多的控制权，Netty自己根据引用计数法去实现了内存的管理。Netty对于Buffer的使用都是基于直接内存（DirectBuffer）实现的，大大提高I/O操作的效率，然而DirectBuffer和HeapBuffer相比之下除了I/O操作效率高之外还有一个天生的缺点，即对于DirectBuffer的申请相比HeapBuffer效率更低，因此Netty结合引用计数实现了PolledBuffer，即池化的用法，当引用计数等于0的时候，Netty将Buffer回收致池中，在下一次申请Buffer的没某个时刻会被复用。

总结

Netty其实本质上就是Reactor模式的实现，Selector作为多路复用器，EventLoop作为转发器，Pipeline作为事件处理器。但是和一般的Reactor不同的是，Netty使用串行化实现，并在Pipeline中使用了责任链模式。

Netty中的buffer相对有NIO中的buffer又做了一些优化，大大提高了性能。
