  • stm32 RS485 SP3485

    RS485 是半双工通信(2 线制)

    1

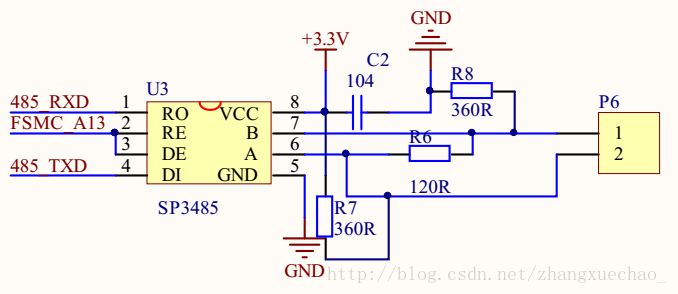

    SP3485芯片的DE与RE短接在一起连接在STM32F1芯片的PG3上,通过PG3管脚就可以控制 SP3485的收发,当PG3=0时,为接收模式,当PG3=1时,为发送模式

    2

    3

    4

    相关文章:http://blog.csdn.net/zhangxuechao_/article/details/77095985

    举例

    void USART2_IRQHandler()
    {
        u8 r;

        if(USART_GetITStatus(USART2, USART_IT_RXNE) == SET)
        {
            r = USART_ReceiveData(USART2);

            rs485 = 1; //使能发送
            delay_ms(1);
            USART_SendData(USART2, r);

            led1 = ~led1;

            while(USART_GetFlagStatus(USART2, USART_FLAG_TC) != SET);
            rs485 = 0;
        }

        USART_ClearFlag(USART2, USART_FLAG_TC);
    }

    void RS485_init()
    {
        GPIO_InitTypeDef gpiog3 =
        {
            GPIO_Pin_3,
            GPIO_Speed_50MHz,
            GPIO_Mode_Out_PP //推挽输出
        };

        GPIO_InitTypeDef gpioa2 =
        {
            GPIO_Pin_2,
            GPIO_Speed_50MHz,
            GPIO_Mode_AF_PP //复用推挽输出
        };

        GPIO_InitTypeDef gpioa3 =
        {
            GPIO_Pin_3,
            GPIO_Speed_50MHz,
            GPIO_Mode_IN_FLOATING //模拟输入
        };

        NVIC_InitTypeDef nvic =
        {
            USART2_IRQn,
            2,
            2,
            ENABLE
        };

        USART_InitTypeDef usart =
        {
            9600,
            USART_WordLength_8b,
            USART_StopBits_1,
            USART_Parity_No,
            USART_Mode_Rx | USART_Mode_Tx,
            USART_HardwareFlowControl_None, //硬件流控制
        };

        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOG, ENABLE);
        RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);

        GPIO_Init(GPIOG, &gpiog3);
        GPIO_Init(GPIOA, &gpioa2);
        GPIO_Init(GPIOA, &gpioa3);

        USART_Init(USART2, &usart);

        USART_Cmd(USART2, ENABLE);

        USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);

        NVIC_Init(&nvic);

        rs485 = 0; //默认接收
    }
