文档时间：2018-08-20
交叉编译器：arm-linux-gcc-4.3.2
Ubuntu版本：16.04
kernel版本：linux-3.19
1，裁剪Linux3.19.9内核
在内核目录下执行 make menuconfig 命令：
1），去掉跟2440无关的单板支持，进入System Tye：
进入 SAMSUNG S3C24XX SoCs Support，设置如下：
2），文件系统的裁剪
进入 file system 选项，然后裁减掉不相关的文件系统：
3），device drivers 的裁剪
进入 Device Drivers -->Network device support-->Ethernet driver support，除了 DM9000的配置，其他的都裁减掉：
4），去掉声卡的支持
裁剪完毕，输入 make uImage 编译，编译出来的 uImage 大小如下：
2，构造根文件系统
1）编译、安装、配置 busybox
busybox源码下载地址：https://busybox.net/downloads/
下载 busybox-1.23.0 版本，输入以下命令进行配置：
tar -xjf busybox-1.23.0.tar.bz2 cd busybox-1.23.0 make menuconfig
出现如下界面：
进入 Busybox Settings--->Build Options--->Cross Compiler prefix 设置交叉编译器，设置如下：
进入 Busybox Settings--->Installation Options ("make install" behavior)--->BusyBox installation prefix 设置安装目录，设置如下(此处不设置也可以)：
设置完成后，输入以下命令进行编译安装：
make
make install
如果之前没有配置安装目录，则命令如下：
make make install CONFIG_PREFIX=/home/aaron/work/rootfs/fs_new //指定安装位置
2），添加库文件
进入到交叉编译器所在目录：
cd /usr/local/arm/4.3.2
通过命令 find -name lib 找到如下库文件：
由于 arm9 属于armv4t 架构，所以把上面红线标注的库文件拷贝到 fs_new 目录下对应的文件夹中，命令如下：
mkdir /home/aaron/work/footfs/fs_new/lib mkdir /home/aaron/work/footfs/fs_new/usr/lib -p cp arm-none-linux-gnueabi/libc/armv4t/usr/lib/*.so* /home/aaron/work/footfs/fs_new/usr/lib -d /* -d:保持链接 */ cp arm-none-linux-gnueabi/libc/armv4t/lib/*.so* /home/aaron/work/footfs/fs_new/lib -d
3），构造 etc 目录
在 fs_new 目录下新建 etc 目录，mkdir etc，在etc目录下需要构造以下三个文件：
etc/inittab---init进程根据此文件来创建其它紫金城
etc/init.d/rcS---脚本文件，用来执行相关命令，如使用 mount -a 来挂载 etc/fstab 文件中需要挂载的文件系统
etc/fstab---保存需要挂载的文件系统
(PS：这些文件可以自己构造，也可以从busybox目录下拷贝相应的模板，然后加以修改)
inittab 文件中内容如下：
::sysinit:/etc/init.d/rcS //内核启动时,执行/etc/init.d/rcS console::askfirst:-/bin/sh //启动console对应的-/bin/sh进程之前,等待用户按enter键 ::ctrlaltdel:/sbin/reboot //按下ctrl+alt+del组合键时,启动reboot命令 ::shutdown:/bin/umount -a -r //系统关机前,卸载所有文件系统
rcS 文件中内容如下(需要增加可执行权限 sudo chmod +x ...)：
mount -a //装载/etc/fstab中的文件系统 echo /sbin/mdev > /proc/sys/kernel/hotplug //使/sbin/medv指向hotplug,从而支持热拔插 mdev -s //使用medv命令自动创建/dev下的所有设备节点
fstab 文件中内容如下：
proc /proc proc defaults 0 0 tmpfs /tmp tmpfs defaults 0 0 sysfs /sys sysfs defaults 0 0 devpts /dev/pts devpts defaults 0 0
4），构造其它文件和目录
创建其它目录：
mkdir dev mnt proc tmp sys root
创建终端文件：
sudo mknod –m 660 dev/console c 5 1 sudo mknod –m 660 dev/null c 1 3
3，制作 .jffs2 文件系统映像
直接使用 mkfs.jffs2 命令即可，如果不支持 mkfs.jffs2 命令，输入 sudo apt-get install mtd-utils 安装即可：
cd /home/aaron/work/rootfs mkfs.jffs2 -n -s 2048 -e 128KiB -d fs_new -o fs_new.jffs2 //-n:表示每块不添加清除标记,-s:NAND的每页为2k,-e: NAND的每块为128kb //-d fs_new:表示要制作的根文件系统文件 //-o fs_new.jffs2:表示生成的映像文件
然后在uboot中输入以下命令烧写测试(内核已经烧写到指定位置)：
tftp 30000000 fs_new.jffs2 nand erase.part rootfs nand write.jffs2 30000000 4a0000 $filesize set bootargs console=ttySAC0,115200 root=/dev/mtdblock3 rootfstype=jffs2 reset
4，制作 .yaffs2 文件系统映像
1），首先获取 yaffs2 源码
cd /home/aaron/work/rootfs git clone git://www.aleph1.co.uk/yaffs2
2），将 yaffs2源码配置到内核里，使内核支持 yaffs2文件系统(如何安装可以查看 README-linux 文件)
cd yaffs2 ./patch-ker.sh c m /home/aaron/work/kernel/linux-3.19//c:将yffs2文件夹copy到linux-3.19/fs里, m:指定多版本
进入内核，查看 fs 目录下的内容：
可以看出 yaffs2 已经安装进去了，在内核里修改配置项，使其支持yaffs2文件系统：
cd /home/aaron/kernel/linux-3.19
make menuconfig
配置上即可，然后重新编译内核，make uImage，出现以下错误：
搜索 dentry 关键字，发现在 file 结构体中 path 结构体里定义：
修改代码，在 yaffs_vfs.c 中加上下面一句：
#define f_dentry f_path.dentry
编译成功
3），使用 mkyaffs2image 命令制作 yaffs2 文件系统
cd /home/aaron/work/rootfs
mkyaffs2image fs_new fs_new.yaffs2
mkyaffs2image 可以使用板子自带的，也可以自己生成，在 yaffs2 目录下，进入 utils 目录，输入 make 即可生成 mkyaffs2image，将 mkyaffs2image 拷贝到 /usr/bin 目录下即可
(PS：自己生成的mkyaffs2image需要修改代码才能使用)
将生成的 fs_new.yaffs2 烧写到板子上：
tftp 30000000 fs_new.yaffs2 nand erase.part rootfs nand write.yaffs 30000000 4a0000 $filesize set bootargs console=ttySAC0,115200 root=/dev/mtdblock3 rootfstype=yaffs2 reset
通过内核启动出现如下错误：
4），修改移植最新yaffs2文件系统带来的错误(参考别人)
通过查找资料了解到可能是内存越界，我回去看了一下mkae uImge编译过程输出的信息，发现有几个warning，出现在yaffs_vfs.c和yaffs_guts.c这两个文件里。
到yaffs_vfs.c出现warning的行去，发现果然是yaffs_getxattr()这个函数的问题。文件中函数的定义是这样的：
看来是根据YAFFS_NEW_XATTR这个宏去分支，于是搜索这个宏：
看来它是根据内核版本来定义的：内核版本大于等于4.8.0时，这个宏为1，否则为0。
从上面可以看出，这个宏是被定义了的。也就是说对于yaffs_getxattr()这个函数的定义，是不会选择“#else”这个分支的，即它被定义为：
static int yaffs_setxattr(struct dentry *dentry, struct inode *inode, const char *name, const void *value, size_t size, int flags)

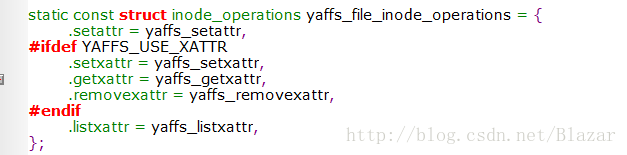

在这个文件中，函数的指针被传给了inode_operations 结构体的getxattr成员：
但是，这个成员在3.19内核的fs,h头文件中的原型却是：
ssize_t (*getxattr) (struct dentry *, const char *, void *, size_t);
也就是说，前文所讲的对于yaffs_getxattr()的定义，“#else”这个分支才是和3.19内核相符合的。这也是为什么warnimng中会出现“incompatible pointer types”这样的信息的原因。
要使用这个分支，我们只需要简单地做一下修改即可。

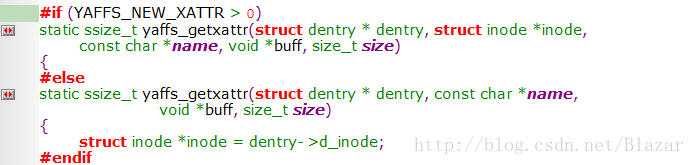

原文：#ifdef YAFFS_NEW_XATTR
改为：#if (YAFFS_NEW_XATTR > 0)
这样的话，对于3.19内核的情况（版本号小于4.8.0），YAFFS_NEW_XATTR宏展开为0，不符合#if的条件，就进入#else了。

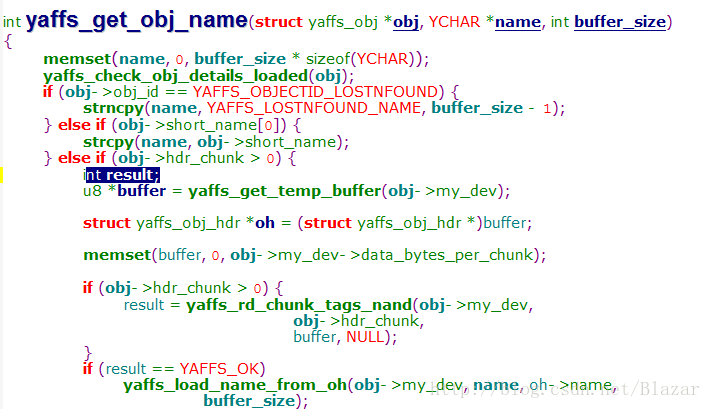

出现在yaffs_guts.c中的那个warning，是由于其中result这个变量没有初始化引起的。
虽然不影响正常使用，我还是做了简单的修改。
原文： int result;

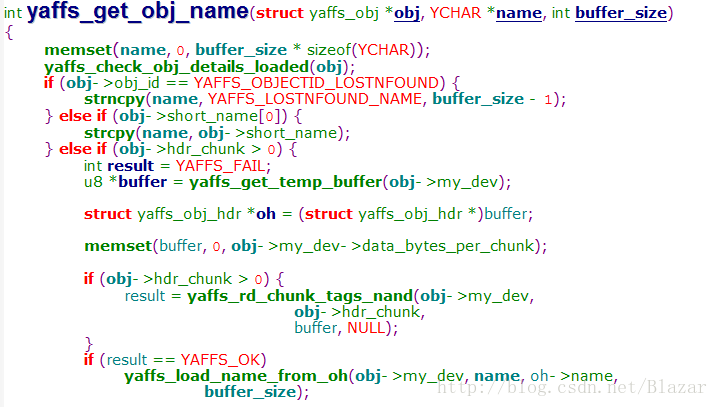

改为：int result = YAFFS_FAIL;
做了修改之后，覆盖掉linux-3.19/fs/yaffs2目录下的这两个源文件，再次make uImage，编译正常通过，之前的warning都不存在了。在开发板启动新的uImage，这时候已经能够正常挂接NAND Flash上的根文件系统了。Debug完成。
5，内核打补丁
制作补丁之前，先保存 .config 文件，然后 make distclean 清除，具体命令如下：
cp .config config_ok //保存到config_ok文件 make distclean cd .. mv linux-3.19 linux-3.4.2_zhyy //更改文件名 tar -xjf linux-3.19.tar.bz2 //解压需要比较的源文件 diff -urN linux-3.19 linux-3.19_zhyy > linux-3.19_zhyy.patch //生成补丁文件linux-3.19_zhyy.patch
使用补丁命令：
cd linux-3.19 patch -p1 < ../linux-3.19_zhyy.patch
至此内核移植和根文件系统制作已经完成。。。
