  • 【Linux 内核网络协议栈源码剖析】数据包接收(含TCP协议状态变换)


    http://blog.csdn.net/wenqian1991/article/details/46731357


    接前文connect 函数剖析（一）

    接收数据包函数，release_sock 函数是在 sock.c中，该函数是在 inet socket 层，其内部的数据结构为 sock 结构

    值得说明的是：虽然该函数放在connect篇幅里介绍，但是这个函数是一个通用的数据包接收函数，即数据通信阶段都要用的函数，不是单一属于connect，connect函数因为涉及到数据包的传输，所以连带在这里介绍了

    该release_sock 函数被 tcp_connect 函数最后调用，用于接收数据包

    [cpp] view plain copy print?
    1. //如果对应的套接字正忙或被中断，则将数据包暂存到sock结构back_log队列中，这不能算被接收
    2. //数据包要插入receive_queue中才能算真正完成接收
    3. //release_sock函数则是从back_log中取数据包重新调用tcp_rcv函数对数据包进行接收，另外该函数也有释放套接字功能，如果设置了sk->dead标志位
    4. void release_sock(struct sock *sk)
    5. {
    6.     unsigned long flags;
    7. #ifdef CONFIG_INET
    8.     struct sk_buff *skb;
    9. #endif
    10.
    11.     if (!sk->prot)
    12.         return;
    13.     /*
    14.      *  Make the backlog atomic. If we don't do this there is a tiny
    15.      *  window where a packet may arrive between the sk->blog being
    16.      *  tested and then set with sk->inuse still 0 causing an extra
    17.      *  unwanted re-entry into release_sock().
    18.      */
    19.
    20.     save_flags(flags);//保存状态
    21.     cli();
    22.     if (sk->blog)
    23.     {
    24.         restore_flags(flags);
    25.         return;
    26.     }
    27.     sk->blog=1;
    28.     sk->inuse = 1;//加锁
    29.     restore_flags(flags);//恢复状态
    30. #ifdef CONFIG_INET
    31.     /* See if we have any packets built up. */
    32.
    33. //从back_log中取数据包重新调用tcp_rcv函数对数据包进行接收
    34.     while((skb = skb_dequeue(&sk->back_log)) != NULL)
    35.     {
    36.         sk->blog = 1;//置标识字段
    37.         if (sk->prot->rcv)
    38.             //调用tcp_rcv函数
    39.             sk->prot->rcv(skb, skb->dev, sk->opt,
    40.                  skb->saddr, skb->len, skb->daddr, 1,
    41.                 /* Only used for/by raw sockets. */
    42.                 (struct inet_protocol *)sk->pair);
    43.     }
    44. #endif
    45.     sk->blog = 0;
    46.     sk->inuse = 0;
    47. #ifdef CONFIG_INET
    48.     if (sk->dead && sk->state == TCP_CLOSE) //如果sk->dead置位，则该函数是执行释放套接字操作
    49.     {
    50.         /* Should be about 2 rtt's */
    51.         //通过设置定时器来操作，定时器到时间了就释放，
    52.         reset_timer(sk, TIME_DONE, min(sk->rtt * 2, TCP_DONE_TIME));
    53.     }
    54. #endif
    55. }

    该函数内部的数据包重新接收是通过传输层的函数 tcp_rcv 实现的（tcp协议）。

    传输层——tcp_rcv函数

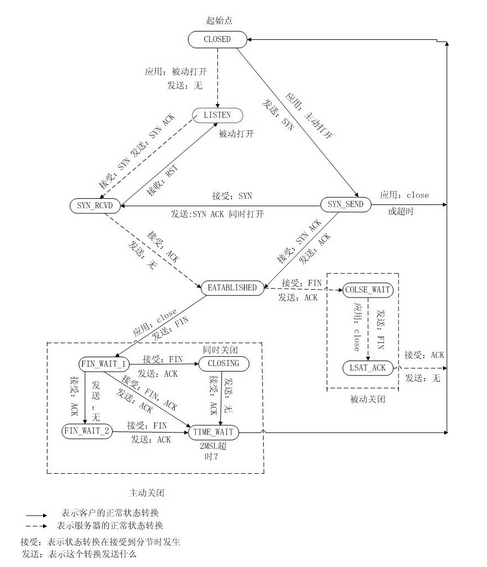

    tcp_rcv 函数是一个很重要的函数，是tcp协议数据包处理的总中心，其内部涉及到tcp状态转换，建议结合tcp状态转换图理解该函数。



    [cpp] view plain copy print?
    1. /*
    2.  *  A TCP packet has arrived.
    3.  */
    4.  //PS:这个函数虽然放在connect函数篇幅里面介绍，但实际上这个函数是一个单纯的接收数据包函数
    5.  //可用于一切tcp数据传输中的数据接收状态，不是单属于connect下层函数
    6.  //该函数是tcp协议数据包接收的总入口函数，网络层协议在判断数据包使用的是tcp协议后，
    7.  //将调用tcp_rcv函数对该数据包进行传输层的相关处理
    8.  /*
    9.  参数说明:
    10.  skb:被接收的数据包；dev:接收该数据包的网络设备；opt:被接收数据包可能的ip选项
    11.  daddr:ip首部中的远端地址字段值，对于本地接收，指的是本地ip地址
    12.  len:ip数据负载的长度，包括tcp首部和tcp数据负载
    13.  saddr:ip首部中源端ip地址，发送端ip地址；redo:标志位，判断数据包是新的还是原先缓存在back_log队列中的
    14.  protocol:表示该套接字使用的协议以及协议对应的接收函数
    15.  */
    16. int tcp_rcv(struct sk_buff *skb, struct device *dev, struct options *opt,
    17.     unsigned long daddr, unsigned short len,
    18.     unsigned long saddr, int redo, struct inet_protocol * protocol)
    19. {
    20.     struct tcphdr *th;
    21.     struct sock *sk;
    22.     int syn_ok=0;
    23.
    24.     //参数有效性检查
    25.     if (!skb)
    26.     {
    27.         printk("IMPOSSIBLE 1 ");
    28.         return(0);
    29.     }
    30.     //数据包必须通过网口设备才能被接收
    31.     if (!dev)
    32.     {
    33.         printk("IMPOSSIBLE 2 ");
    34.         return(0);
    35.     }
    36.
    37.     tcp_statistics.TcpInSegs++;
    38.  //如果不是发送给本地的数据包，在网络层就已经被处理，不会传送到传输层来
    39.     if(skb->pkt_type!=PACKET_HOST)
    40.     {
    41.         kfree_skb(skb,FREE_READ);
    42.         return(0);
    43.     }
    44.
    45.     th = skb->h.th;//获取数据包对应tcp首部
    46.
    47.     /*
    48.      *  Find the socket.
    49.      */
    50. //根据tcp首部找到对应的套接字，主要是根据首部里的tcp 四要素，这里是查找最佳匹配的套接字
    51. //这个套接字既可以是客户端，也可以是服务器端，这个套接字是本地套接字，是该数据包目的接收的套接字，通过目的端口号定位的
    52.     sk = get_sock(&tcp_prot, th->dest, saddr, th->source, daddr);
    53.
    54.     /*
    55.      *  If this socket has got a reset it's to all intents and purposes
    56.      *  really dead. Count closed sockets as dead.
    57.      *
    58.      *  Note: BSD appears to have a bug here. A 'closed' TCP in BSD
    59.      *  simply drops data. This seems incorrect as a 'closed' TCP doesn't
    60.      *  exist so should cause resets as if the port was unreachable.
    61.      */
    62.     //本地套接字已经被复位或者已经处于关闭状态，则不可接收该数据包
    63.     if (sk!=NULL && (sk->zapped || sk->state==TCP_CLOSE))
    64.         sk=NULL;//用作下面的if判断
    65.
    66.     if (!redo) //redo=0，表示这是一个新的数据包，所以需要进行检查其合法性
    67.     {
    68.     //计算tcp校验和
    69.         if (tcp_check(th, len, saddr, daddr ))
    70.         {
    71.             skb->sk = NULL;
    72.             kfree_skb(skb,FREE_READ);
    73.             /*
    74.              *  We don't release the socket because it was
    75.              *  never marked in use.
    76.              */
    77.             return(0);
    78.         }
    79.         th->seq = ntohl(th->seq);//序列号字节序转换
    80.
    81.         /* See if we know about the socket. */
    82. //检查套接字是否有效，即是否存在，存在又是否已经被复位或关闭
    83.         if (sk == NULL)//如果上述某种情况是肯定的
    84.         {
    85.             /*
    86.              *  No such TCB. If th->rst is 0 send a reset (checked in tcp_reset)
    87.              */
    88.         //本地不提供相关服务，此时回送一个RST数据包，复位对方请求
    89.         //防止其一再进行数据包的发送，浪费彼此资源
    90.             tcp_reset(daddr, saddr, th, &tcp_prot, opt,dev,skb->ip_hdr->tos,255);
    91.             skb->sk = NULL;
    92.             /*
    93.              *  Discard frame
    94.              */
    95.             kfree_skb(skb, FREE_READ);
    96.             return(0);
    97.         }
    98.     //进入这里表示本地套接字可进行数据包接收
    99.        //数据包字段设置
    100.         skb->len = len;//数据部分长度
    101.         skb->acked = 0;
    102.         skb->used = 0;
    103.         skb->free = 0;
    104.         skb->saddr = daddr;//ip地址设置
    105.         skb->daddr = saddr;
    106.
    107.         /* We may need to add it to the backlog here. */
    108.         cli();
    109.         if (sk->inuse) //当前该套接字正在被使用，即当前套接字正忙，无暇处理这里的任务
    110.         {
    111.             skb_queue_tail(&sk->back_log, skb);//就将数据包暂存在back_log队列中，稍候由release_sock函数重新接收
    112.             sti();
    113.             return(0);
    114.         }
    115.         sk->inuse = 1;//否则，加锁，表示该套接字正在这里被使用
    116.         sti();
    117.     }
    118.     else//redo=1，表示该数据包来源于back_log缓存队列
    119.     {
    120.         if (sk==NULL) //同样进行检查判断
    121.         {//回送RST
    122.             tcp_reset(daddr, saddr, th, &tcp_prot, opt,dev,skb->ip_hdr->tos,255);
    123.             skb->sk = NULL;
    124.             kfree_skb(skb, FREE_READ);
    125.             return(0);
    126.         }
    127.     }
    128.
    129.  //prot字段是一个proto类型结构变量，表示所使用的传输层协议处理函数集合
    130.  //在创建套接字时，会根据所使用流类型进行该字段的相应初始化(见socket函数源码，以及UNP V1)
    131.     if (!sk->prot)
    132.     {
    133.         printk("IMPOSSIBLE 3 ");
    134.         return(0);
    135.     }
    136.
    137.
    138.     /*
    139.      *  Charge the memory to the socket.
    140.      */
    141. //检查接收缓冲区空余空间，查看剩余空间是否足够接收当前数据包
    142. //sk->rcvbuf - sk->rmem_alloc =< skb->mem_len
    143. //最大接收队列的大小 - 已经接收到的 = 还可以接收的大小
    144.
    145.     if (sk->rmem_alloc + skb->mem_len >= sk->rcvbuf)
    146.     {
    147.     //如果空间不够，则丢弃该数据包，将造成远端超时重发，这正是本地想要的
    148.     //到时或许就有足够空间接收了
    149.         kfree_skb(skb, FREE_READ);
    150.         release_sock(sk);//重新接收
    151.         return(0);
    152.     }
    153.     //如果接收缓冲区空间足够，那么更新已接收缓冲区值
    154.     skb->sk=sk;
    155.     sk->rmem_alloc += skb->mem_len;//缓冲区中已经存放的大小
    156.
    157.     /*
    158.      *  This basically follows the flow suggested by RFC793, with the corrections in RFC1122. We
    159.      *  don't implement precedence and we process URG incorrectly (deliberately so) for BSD bug
    160.      *  compatibility. We also set up variables more thoroughly [Karn notes in the
    161.      *  KA9Q code the RFC793 incoming segment rules don't initialise the variables for all paths].
    162.      */
    163.   //不是处于已连接状态，那么该数据包则不是数据传送数据包，是进行三次握手或四次挥手中的某个数据包
    164.     //下面的操作严格符合TCP三次握手状态转换，对照TCP状态转换图理解
    165.
    166.     if(sk->state!=TCP_ESTABLISHED)       /* Skip this lot for normal flow */
    167.     {
    168.
    169.         /*
    170.          *  Now deal with unusual cases.
    171.          */
    172. //如果是处于监听状态，该套接字为服务器端，且等待的是请求连接数据包，而非数据传送数据包
    173.         if(sk->state==TCP_LISTEN)
    174.         {
    175.         //监听套接字只响应连接请求(SYN 数据包)，对于其余类型数据包不做负责，
    176.         //处于TCP_LISTEN 状态的套接字只指示内核应接受指向该套接字的连接请求
    177. //如果收到的是一个ACK应答数据包，表示这个数据包发错了地方，则回送RST数据包
    178.             if(th->ack)  /* These use the socket TOS.. might want to be the received TOS */
    179.                 tcp_reset(daddr,saddr,th,sk->prot,opt,dev,sk->ip_tos, sk->ip_ttl);
    180.
