8051单片机的LCD1602使用

LCD1602简介

LCD：液晶显示器。

1602：16个字符×2行。

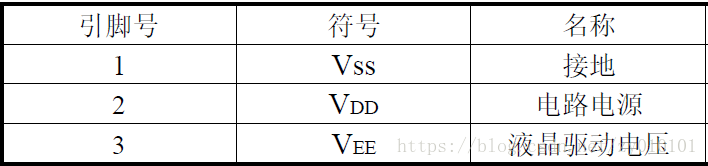

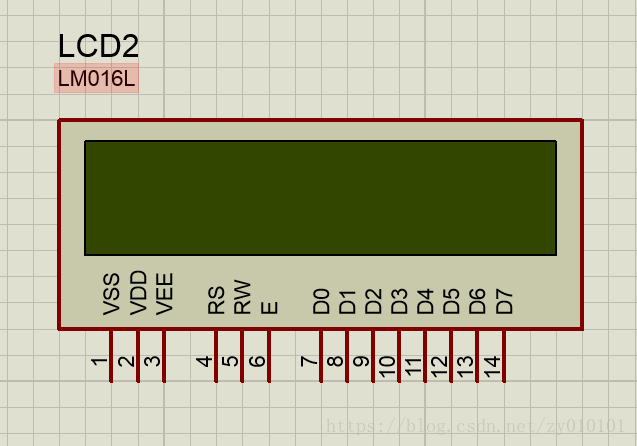

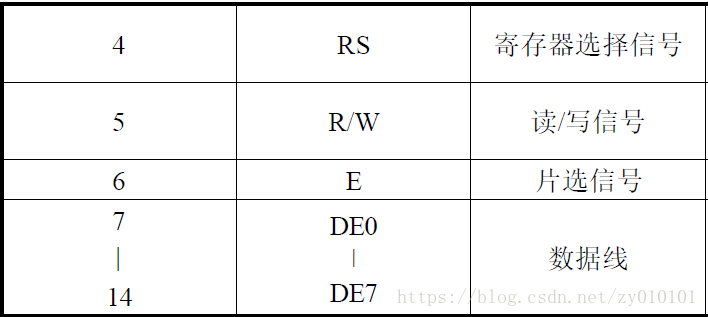

首先来看一下LCD1602在proteus8中的模型，在proteus8中，它叫做LM016L。我们从仿真元器件上可以看到它和实物图的区别，带有背光的LCD实物图上有16个引脚，分别是15号引脚BLA（正），16号引脚BLK（负），仿真元件省去了15,16引脚。

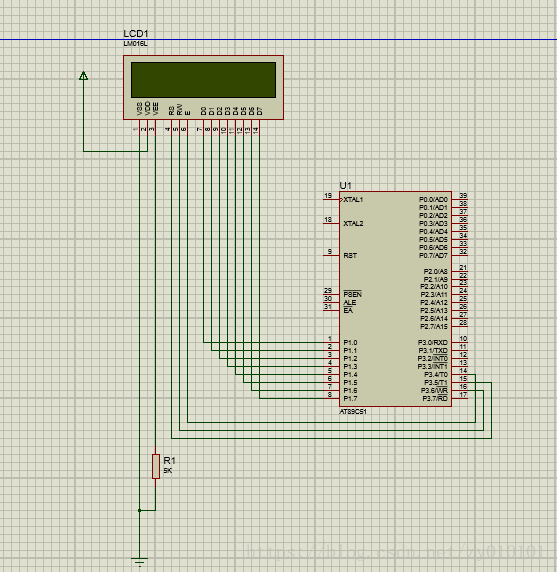

仿真电路图如下：

需要说明的是，3好引脚被称作是液晶驱动电压，作用是调整对比度，可以通过电位器改变阻值的大小来改变对比度。在此处，我将对比度设置为不可以调节的。（直接接一个5KΩ的不可变电阻）我使用了P3.4,P3.5,P3.6作为控制信号来操作1602。

对外部硬件的操作需要知道外部设备的时序图才能操作。1602的速度对于8051而言是较慢的（12MHZ）。属于慢速设备，因此对于它的读写需要等待一会时间才可以进行。（其实从上面的指令表可以看出LCD1602提供了读操作的，但是我去读1602的忙信号总是没作用。由于我使用了P1口，所以读之前需要给P1口写高电平，即使这么做了，还是读不到1602）所以我选择等待一会儿再去给1602写。具体代码如下：

#include<reg52.h>
#include<string.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit RS = P3^5;
sbit EN = P3^4;
sbit RW = P3^6;
uchar code table[] = {"hello world!"};
void delay1ms(uint time);//延时N毫秒
void init_1602(void);	 //初始化1602
void writecmd_1602(uint cmd);	//写指令函数
void writedata_1602(uchar dat);	//写数据函数
void display(uchar num);	//显示函数

int main()
{
	delay1ms(10);
	init_1602();			//初始化1602
	delay1ms(5);
	writecmd_1602(0x82);	//设置显示的起始位置
	delay1ms(5);
	display(strlen(table));
	while(1);
	return 0;
}
void delay1ms(uint time)
{
    unsigned char a,b,i;
	for(i = time; i != 0;i--)
		for(b=199;b>0;b--)
			for(a=1;a>0;a--);
}
void init_1602(void)
{
	delay1ms(15);	//延时15ms
	writecmd_1602(0x38);	//模式设置

	writecmd_1602(0x0c);	//显示设置

	writecmd_1602(0x06);	//显示模式

	writecmd_1602(0x01);	//清屏
}
void writecmd_1602(uint cmd)
{
	RS = 0;
	RW = 0;
	P1 = cmd;
	EN = 1;
	delay1ms(1);
	EN = 0;
}
void writedata_1602(uchar dat)
{
	RS = 1;
	RW = 0;
	P1 = dat;
	EN = 1;
	delay1ms(1);
	EN = 0;
}
void display(uchar num)
{
	uchar i;
	for(i = 0; i < num; i++)
	{
		writedata_1602(table[i]);
	}
	delay1ms(5);
}

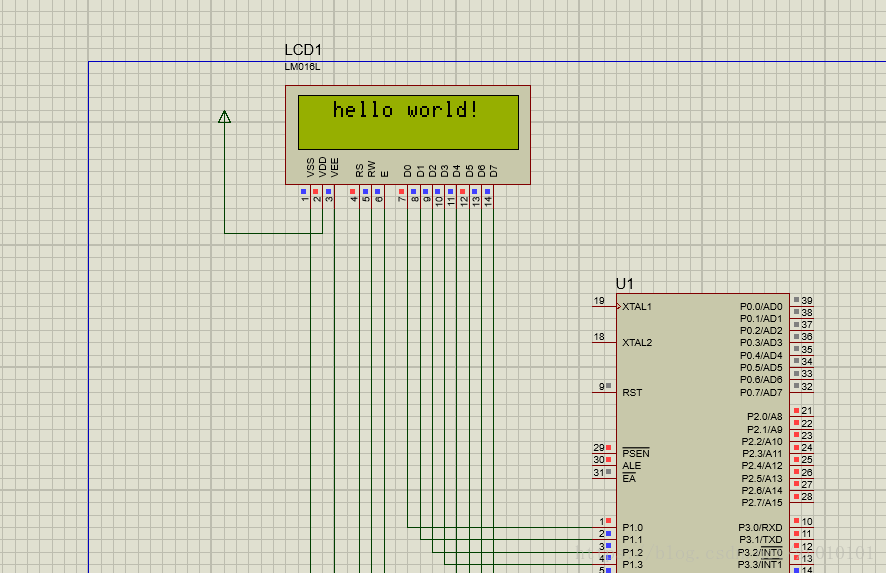

仿真结果如下：

我们看到了LCD1602显示了hello world！这个字符串。关于这点是因为1602的内部有标准字符库存在，它是符合ASCII码的。所以可以直接识别，进行输出。但是对于汉字则是需要自己自定义字符库，最多可以自定义8个字符。但是我看了看网上的显示效果，并不怎么好。不建议显示中文。
