Qt Qwdget 汽车仪表知识点拆解4 另类进度条实现

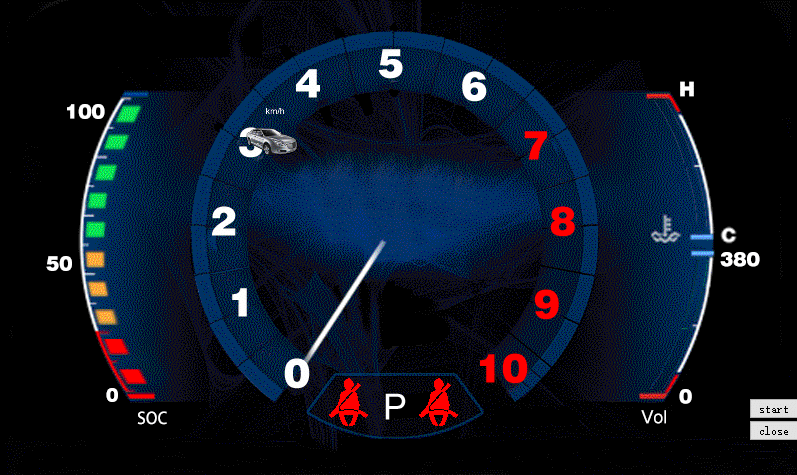

先贴上效果图，注意，没有写逻辑，都是乱动的

注意看一下，右面的这两个进度条，有瑕疵，就是我没有把图片处理干净，这里犹豫我不知道这个具体的弧度，也没法绘制，就偷懒了

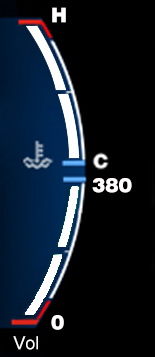

现在上面放一个UI，把两个进度条抠空了如下图

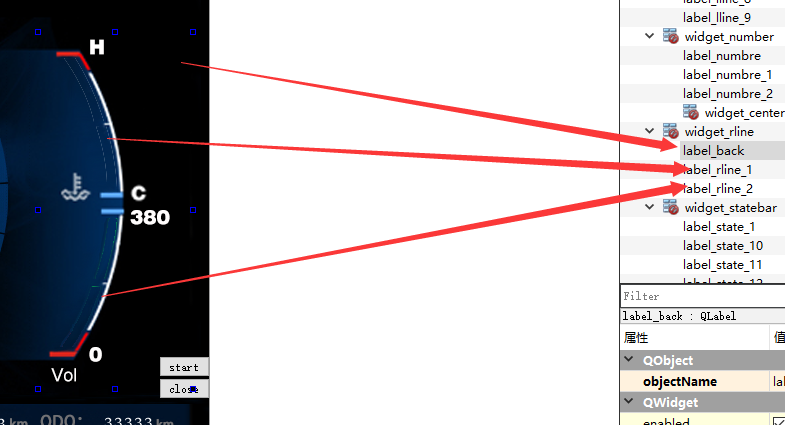

完了在这个图层下面在各放置两个图层，绘制就可以

这样以后把下面的图层填充绘制就好，类似PS中的蒙板

实现代码

/*
 * 绘制右侧水温条函数
 */
void Widget::draw_Rline_1()
{
    QPainter painer(ui->label_rline_1);
    painer.setRenderHint(QPainter::Antialiasing,true);
    if((135.0/290.0*pointer_angle)<115)
    {
        painer.setBrush(QBrush(QColor(0,255,0)));
    }
    else
    {
        painer.setBrush(QBrush(QColor(255,0,0)));
    }
    painer.drawRect(0,135.0-(135.0/290.0*pointer_angle),60,(135.0/290.0*pointer_angle));

}
/*
 * 绘制右侧油量条函数
 */
void Widget::draw_Rline_2()
{
    QPainter painer(ui->label_rline_2);
    painer.setRenderHint(QPainter::Antialiasing,true);
    if((135.0/290.0*pointer_angle)<22)
    {
        painer.setBrush(QBrush(QColor(255,0,0)));
    }
    else
    {
        painer.setBrush(QBrush(QColor(0,255,0)));
    }
    painer.drawRect(0,135.0-(135.0/290.0*pointer_angle),60,(135.0/290.0*pointer_angle));
}
