Spark 应用监控告警-Graphite_exporter

Spark监控和工具

Web界面
事后查看
REST API
度量
高级工具

一、下载graphite_exporter

1.1 修改graphite_exporter_mapping
1.2 启动graphite_exporter

二、Spark配置Graphite metrics
三、启动Spark程序
四、配置Prometheus

4.1 查看Prometheus是否收集到metrics数据

五、Metrics分析
六、Grafana模板
七、进程监控失败重启和告警模块

Spark监控和工具

监控Spark应用有很多种方式：web UI，metrics 以及外部工具。

Web界面

每个SparkContext都会启动一个web UI，其默认端口为4040，并且这个web UI能展示很多有用的Spark应用相关信息。包括：

一个stage和task的调度列表
一个关于RDD大小以及内存占用的概览
运行环境相关信息
运行中的执行器相关信息

打开浏览器，输入 http://:4040 即可访问该web界面。如果有多个SparkContext在同时运行中，那么它们会从4040开始，按顺序依次绑定端口（4041,4042，等）。

注意，默认情况下，这些信息只有在Spark应用运行期内才可用。如果需要在Spark应用退出后仍然能在web UI上查看这些信息，则需要在应用启动前，将 spark.eventLog.enabled 设为 true。这项配置将会把Spark事件日志都记录到持久化存储中。

事后查看

Spark独立部署时，其对应的集群管理器也有其对应的 web UI。如果Spark应用将其运行期事件日志保留下来了，那么独立部署集群管理器对应的web UI将会根据这些日志自动展示已经结束的Spark应用。

如果Spark是运行于Mesos或者YARN上的话，那么你需要开启Spark的history server，开启event log。开启history server需要如下指令：
./sbin/start-history-server.sh

如果使用file-system provider class（参考下面的 spark.history.provider），那么日志目录将会基于 spark.history.fs.logDirectory 配置项，并且在表达Spark应用的事件日志路径时，应该带上子目录。history server对应的web界面默认在这里 http://<server-url>:18080。

环境变量	含义
SPARK_DAEMON_MEMORY	history server分配多少内存（默认: 1g）
SPARK_DAEMON_JAVA_OPTS	history server的 JVM参数（默认：none）
SPARK_PUBLIC_DNS	history server的外部访问地址，如果不配置，那么history server有可能会绑定server的内部地址，这可能会导致外部不能访问（默认：none）
SPARK_HISTORY_OPTS	history server配置项（默认：none）：spark.history.*

REST API

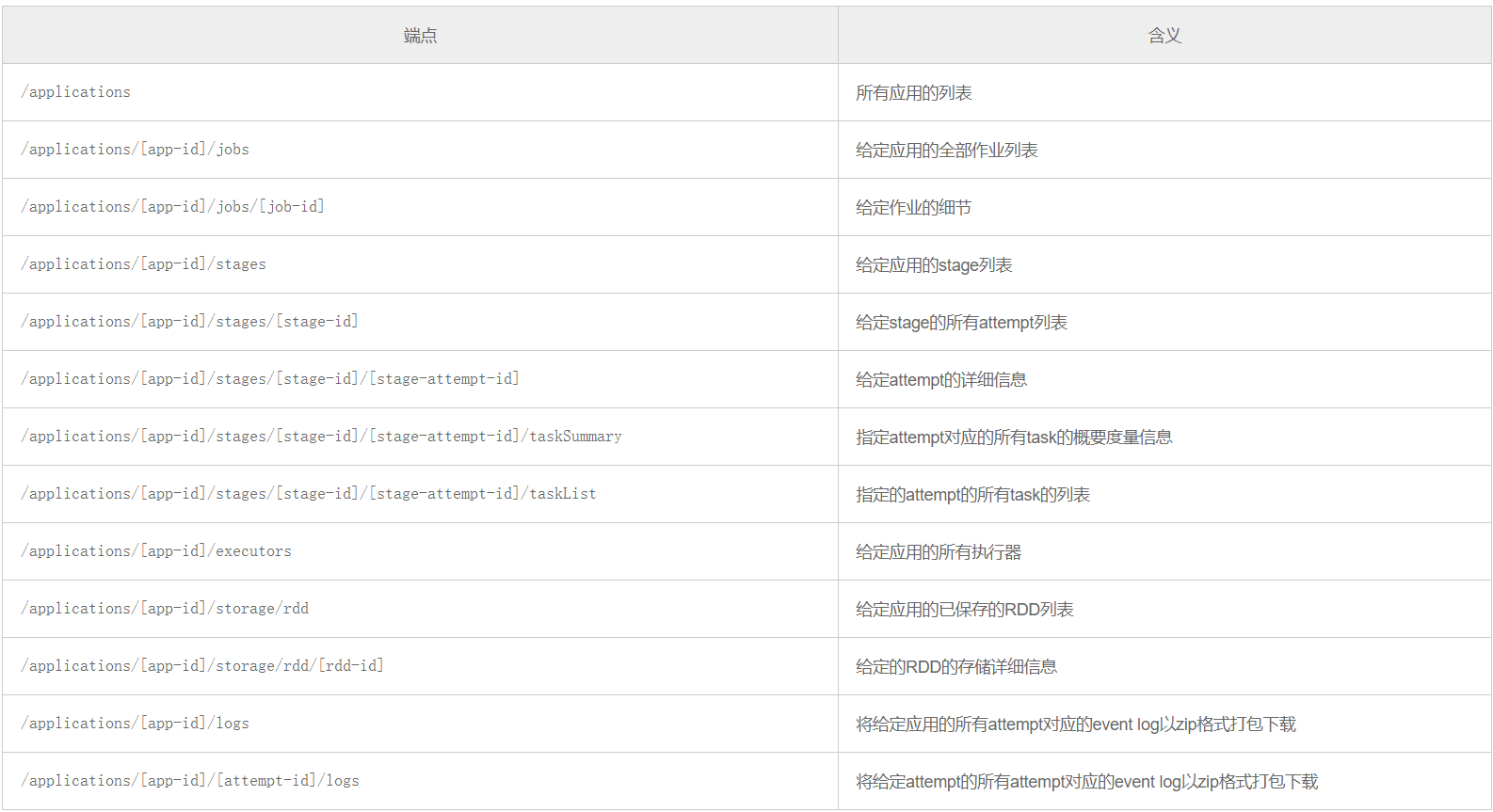

度量信息除了可以在UI上查看之外，还可以以JSON格式访问。这能使开发人员很容易构建新的Spark可视化和监控工具。JSON格式的度量信息对运行中的Spark应用和history server中的历史作业均有效。其访问端点挂载在 /api/v1 路径下。例如，对于history server，一般你可以通过 http://<server-url>:18080/api/v1 来访问，而对于运行中的应用，可以通过 http://localhost:4040/api/v1 来访问。

在这里插入图片描述
如果在YARN上运行，每个应用都由多个attempts，所以 [app-id] 实际上是 [app-id]/[attempt-id]。
这些API端点都有版本号，所以基于这些API开发程序就比较容易。Spark将保证：

端点一旦添加进来，就不会删除
某个端点支持的字段永不删除
未来可能会增加新的端点
已有端点可能会增加新的字段
未来可能会增加新的API版本，但会使用不同的端点（如：api/v2 ）。但新版本不保证向后兼容。
API版本可能会整个丢弃掉，但在丢弃前，一定会和新版本API共存至少一个小版本。

注意，在UI上检查运行中的应用时，虽然每次只能查看一个应用，但applicatoins/[app-id] 这部分路径仍然是必须的。例如，你需要查看运行中应用的作业列表时，你需要输入 http://localhost:4040/api/v1/applications/[app-id]/jobs。虽然麻烦点，但这能保证两种模式下访问路径的一致性。

度量

Spark的度量子系统是可配置的，其功能是基于Coda Hale Metrics Library开发的。这套度量子系统允许用户以多种形式的汇报槽（sink）汇报Spark度量信息，包括：HTTP、JMX和CSV文件等。其对应的配置文件路径为：${SPARK_HOME}/conf/metrics.properties。当然，你可以通过spark.metrics.conf 这个Spark属性来自定义配置文件路径（详见configuration property）。Spark的各个组件都有其对应的度量实例，且这些度量实例之间是解耦的。这些度量实例中，你都可以配置一系列不同的汇报槽来汇报度量信息。以下是目前支持的度量实例：

master: 对应Spark独立部署时的master进程。
applications: master进程中的一个组件，专门汇报各个Spark应用的度量信息。
worker: 对应Spark独立部署时的worker进程。
executor: 对应Spark执行器。
driver: 对应Spark驱动器进程（即创建SparkContext对象的进程）。

每个度量实例可以汇报给0~n个槽。以下是目前 org.apache.spark.metrics.sink 包中包含的几种汇报槽（sink）：

ConsoleSink:将度量信息打印到控制台。
CSVSink: 以特定的间隔，将度量信息输出到CSV文件。
JmxSink: 将度量信息注册到JMX控制台。
MetricsServlet: 在已有的Spark UI中增加一个servlet，对外提供JSON格式的度量数据。
GraphiteSink: 将度量数据发到Graphite 节点。
Slf4jSink: 将度量数据发送给slf4j 打成日志。

Spark同样也支持Ganglia，但因为license限制的原因没有包含在默认的发布包中：

GangliaSink: 将度量信息发送给一个Ganglia节点或者多播组。

度量系统配置文件语法可以参考这个配置文件示例：${SPARK_HOME}/conf/metrics.properties.template

高级工具

以下是几个可以用以分析Spark性能的外部工具：

集群整体监控工具，如：Ganglia，可以提供集群整体的使用率和资源瓶颈视图。比如，Ganglia的仪表盘可以迅速揭示出整个集群的工作负载是否达到磁盘、网络或CPU限制。
操作系统分析工具，如：dstat, iostat, 以及 iotop ，可以提供单个节点上细粒度的分析剖面。
JVM工具可以帮助你分析JVM虚拟机，如：jstack可以提供调用栈信息，jmap可以转储堆内存数据，jstat可以汇报时序统计信息，jconsole可以直观的探索各种JVM属性，这对于熟悉JVM内部机制非常有用。

一、下载graphite_exporter

Graphite 来收集度量标准，Grafana 则用于构建仪表板，首先，需要配置 Spark 以将 metrics 报告到 Graphite。

prometheus 提供了一个插件（graphite_exporter），可以将 Graphite metrics 进行转化并写入 Prometheus (本文的方式)。

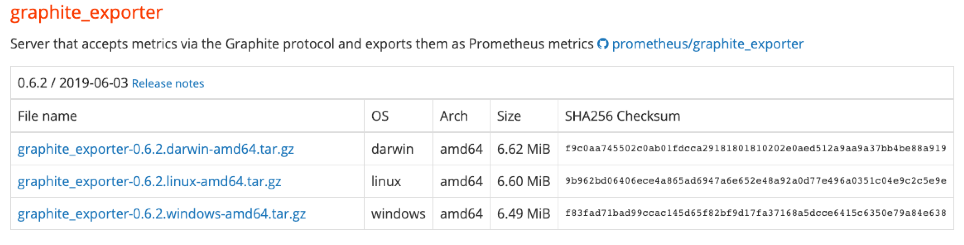

先去https://prometheus.io/download/下载graphite_exporter。
在这里插入图片描述

1.1 修改graphite_exporter_mapping

将下载下来的graphite_exporter上传至服务器：

rz + graphite_exporter-.....tar.gz

解压：

tar -zxvf graphite_exporter....tar.gz

重命名：

mv graphite_exporter....  graphite_exporter

进入到graphite_exporter，在该路面下创建graphite_exporter_mapping文件：

vi graphite_exporter_mapping

添加如下内容

mappings:
- match: '*.*.executor.filesystem.*.*'
  name: spark_app_filesystem_usage
  labels:
    application: $1
    executor_id: $2
    fs_type: $3
    qty: $4
- match: '*.*.jvm.*.*'
  name: spark_app_jvm_memory_usage
  labels:
    application: $1
    executor_id: $2
    mem_type: $3
    qty: $4
- match: '*.*.executor.jvmGCTime.count'
  name: spark_app_jvm_gcTime_count
  labels:
    application: $1
    executor_id: $2
- match: '*.*.jvm.pools.*.*'
  name: spark_app_jvm_memory_pools
  labels:
    application: $1
    executor_id: $2
    mem_type: $3
    qty: $4
- match: '*.*.executor.threadpool.*'
  name: spark_app_executor_tasks
  labels:
    application: $1
    executor_id: $2
    qty: $3
- match: '*.*.BlockManager.*.*'
  name: spark_app_block_manager
  labels:
    application: $1
    executor_id: $2
    type: $3
    qty: $4
- match: '*.*.DAGScheduler.*.*'
  name: spark_app_dag_scheduler
  labels:
    application: $1
    executor_id: $2
    type: $3
    qty: $4
- match: '*.*.CodeGenerator.*.*'
  name: spark_app_code_generator
  labels:
    application: $1
    executor_id: $2
    type: $3
    qty: $4
- match: '*.*.HiveExternalCatalog.*.*'
  name: spark_app_hive_external_catalog
  labels:
    application: $1
    executor_id: $2
    type: $3
    qty: $4
- match: '*.*.*.StreamingMetrics.*.*'
  name: spark_app_streaming_metrics
  labels:
    application: $1
    executor_id: $2
    app_name: $3
    type: $4
    qty: $5

1.2 启动graphite_exporter

./graphite_exporter --graphite.mapping-config=graphite_exporter_mapping

Spark应用监控解决方案–使用Prometheus和Grafana监控Spark应用——
graphite_exporter_mapping格式：

mappings:
- match: '*.*.executor.filesystem.*.*'
  name: filesystem_usage
  labels:
    application: $1
    executor_id: $2
    fs_type: $3
    qty: $4

- match: '*.*.executor.threadpool.*'
  name: executor_tasks
  labels:
    application: $1
    executor_id: $2
    qty: $3

- match: '*.*.executor.jvmGCTime.count'
  name: jvm_gcTime_count
  labels:
    application: $1
    executor_id: $2

- match: '*.*.executor.*.*'
  name: executor_info
  labels:
    application: $1
    executor_id: $2
    type: $3
    qty: $4

- match: '*.*.jvm.*.*'
  name: jvm_memory_usage
  labels:
    application: $1
    executor_id: $2
    mem_type: $3
    qty: $4

- match: '*.*.jvm.pools.*.*'
  name: jvm_memory_pools
  labels:
    application: $1
    executor_id: $2
    mem_type: $3
    qty: $4

- match: '*.*.BlockManager.*.*'
  name: block_manager
  labels:
    application: $1
    executor_id: $2
    type: $3
    qty: $4

- match: '*.driver.DAGScheduler.*.*'
  name: DAG_scheduler
  labels:
    application: $1
    type: $2
    qty: $3

- match: '*.driver.*.*.*.*'
  name: task_info
  labels:
    application: $1
    task: $2
    type1: $3
    type2: $4
    qty: $5

二、Spark配置Graphite metrics

Spark 是自带 Graphite Sink 的，只需要配置一下metrics.properties；
进入到spark安装目录下，进入到conf目录下，找到metrics.properties

cd /spark/conf/
vi metrics.properties

在最下面更新如下内容：

*.source.jvm.class=org.apache.spark.metrics.source.JvmSource
master.source.jvm.class=org.apache.spark.metrics.source.JvmSource
worker.source.jvm.class=org.apache.spark.metrics.source.JvmSource
driver.source.jvm.class=org.apache.spark.metrics.source.JvmSource
executor.source.jvm.class=org.apache.spark.metrics.source.JvmSource

*.sink.graphite.class=org.apache.spark.metrics.sink.GraphiteSink
*.sink.graphite.protocol=tcp
*.sink.graphite.host=spark-ip
*.sink.graphite.port=9109
*.sink.graphite.period=1
*.sink.graphite.unit=seconds

graphite_exporter 接收数据端口为9109
Prometheus接收数据端口开发说明

三、启动Spark程序

启动spark程序时，需要加上–files /usr/etc/spark/conf/metrics.properties参数。
例如：

nohup ./spark-submit --class StreamingInput --master spark://master:7077 --supervise --num-executors 3 --total-executor-cores 3 --executor-memory 2g --files /usr/etc/spark/conf/metrics.properties /root/StreamingInput.jar > /root/logs/StreamingInput.log.txt 2>&1 &

将应用程序的 metric 固定为静态的应用程序名称：

--conf spark.metrics.namespace=my_application_name

四、配置Prometheus

scrape_configs:
  - job_name: 'spark'
    static_configs:
    - targets: ['spark-ip:9108']

重启Prometheus。

4.1 查看Prometheus是否收集到metrics数据

curl spark-ip:9108/metrics

若成功，则会收到如下数据：

# HELP go_gc_duration_seconds A summary of the GC invocation durations.
# TYPE go_gc_duration_seconds summary
go_gc_duration_seconds{quantile="0"} 3.5844e-05
go_gc_duration_seconds{quantile="0.25"} 7.1282e-05
go_gc_duration_seconds{quantile="0.5"} 9.674e-05
go_gc_duration_seconds{quantile="0.75"} 0.0001363

.................................此处略过很多行

spark_app_jvm_memory_usage{application="application_1556625797222_0045",executor_id="driver",mem_type="total",qty="max"} 1.050673151e+09
spark_app_jvm_memory_usage{application="application_1556625797222_0045",executor_id="driver",mem_type="total",qty="used"} 1.114036792e+09

五、Metrics分析

Spark 会从 Driver 和 executors 生成大量指标。如果我选择最重要的一个，那将是最后收到的 batch 的信息。当StreamingMetrics.streaming.lastReceivedBatch_records == 0时，这可能意味着 Spark Streaming 作业已停止或失败。

下面列出了其他重要的 metrics：

当总延迟大于批处理间隔时，处理延迟将会增加。

driver.StreamingMetrics.streaming.lastCompletedBatch_totalDelay

当运行的 task 数低于 number of executors * number of cores 时，YARN 分配的资源未充分利用。

executor.threadpool.activeTasks

RDD的缓存使用了多少内存。

driver.BlockManager.memory.memUsed_MB

当 RDD 缓存没有足够的内存时，有多少数据 spilled 到磁盘。你应该增加executor 内存或更改 spark.memory.fraction 的Spark参数以避免性能下降。

driver.BlockManager.disk.diskSpaceUsed_MB

Spark Driver 上的 JVM 内存利用率是多少

driver.jvm.heap.used
driver.jvm.non-heap.used
driver.jvm.pools.G1-Old-Gen.used
driver.jvm.pools.G1-Eden-Space.used
driver.jvm.pools.G1-Survivor-Space.used

在Spark Driver上的 GC 花费了多少时间

driver.jvm.G1-Old-Generation.time
driver.jvm.G1-Young-Generation.time

Spark executors 上的 JVM 内存利用率是多少

[0-9]*.jvm.heap.used
[0-9]*.jvm.non-heap.used
[0-9]*.jvm.pools.G1-Old-Gen.used
[0-9]*.jvm.pools.G1-Survivor-Space.used
[0-9]*.jvm.pools.G1-Eden-Space.used

在Spark executors上的 GC 花费了多少时间

[0-9]*.jvm.G1-Old-Generation.time
[0-9]*.jvm.G1-Young-Generation.time

六、Grafana模板

在Grafana官网，没有找到合适的dashboard，貌似得自己手写了。需要自己研究手写搞一套了。。
DASHBOARD 配置：

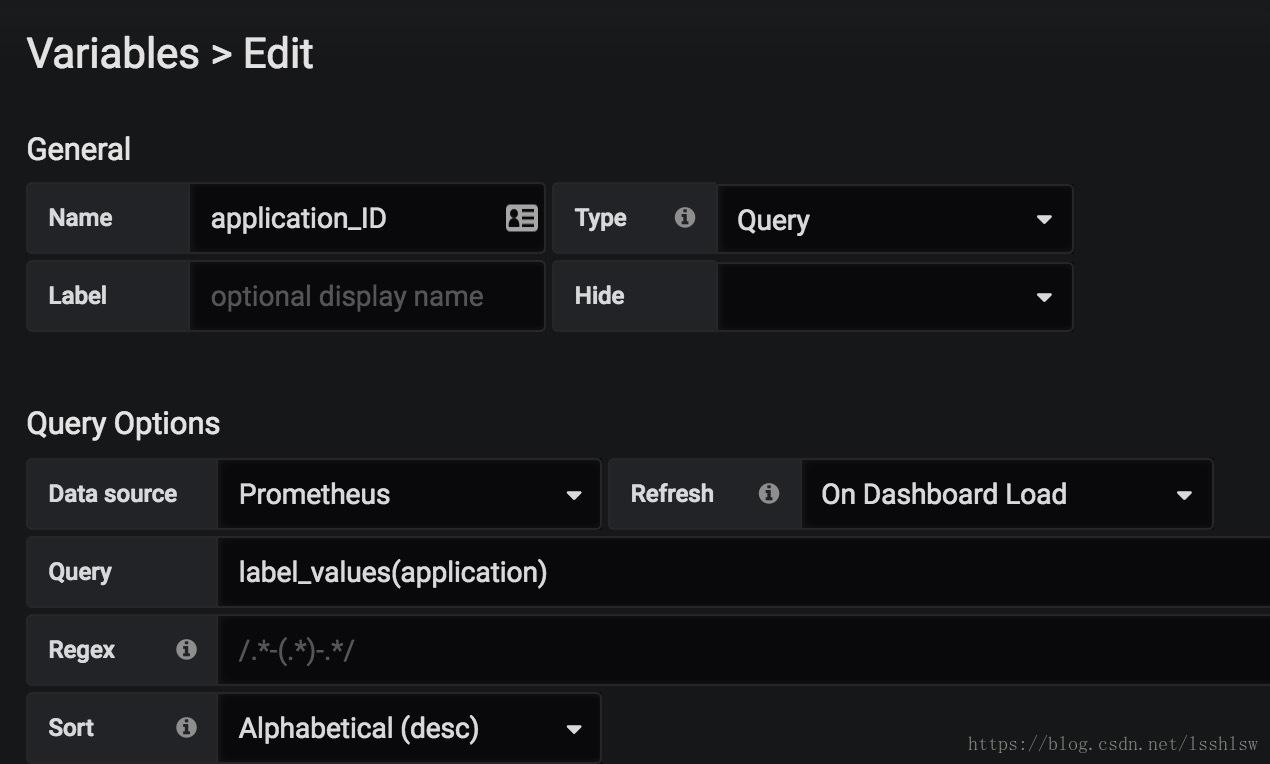

将 application label 加入 Variables 用于筛选不同的应用：
在这里插入图片描述

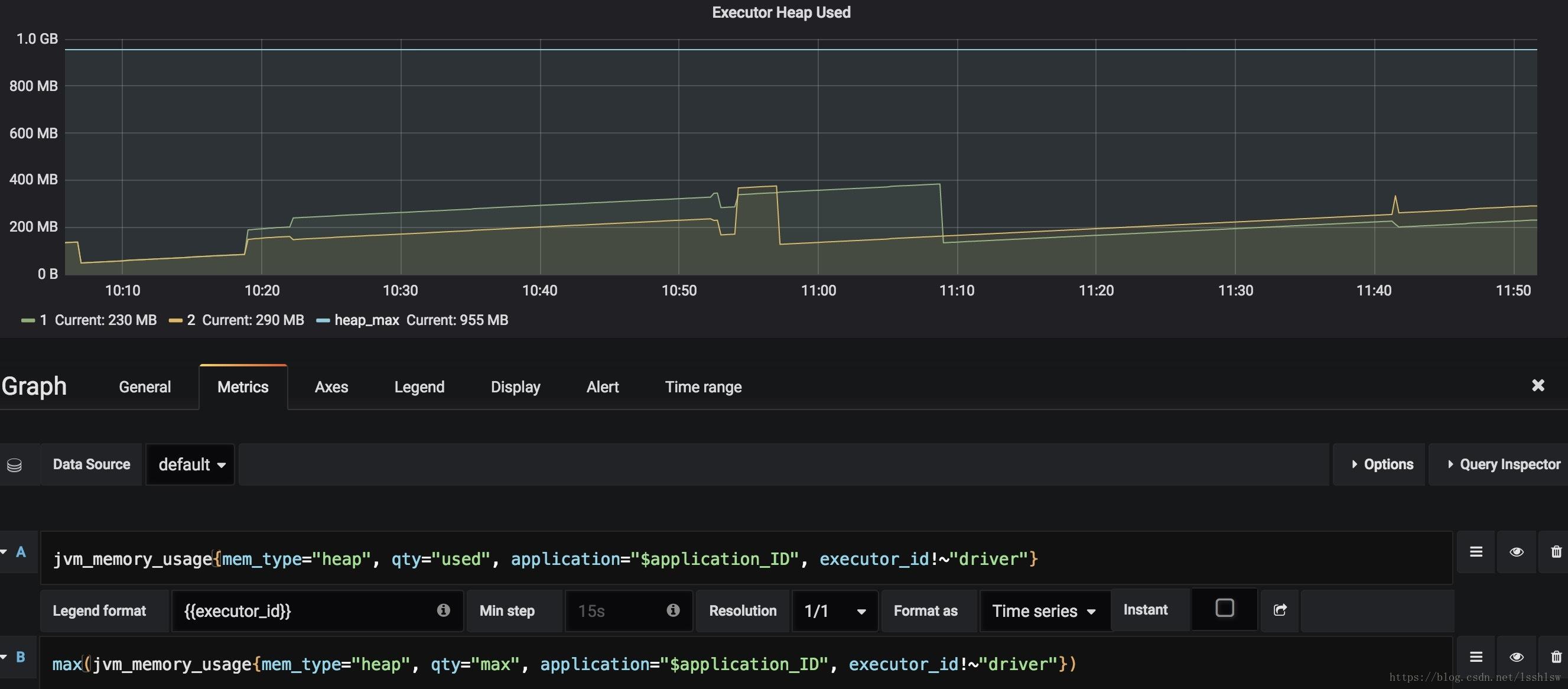

配置相应的图表：

七、进程监控失败重启和告警模块

监控yarn上指定的Spark应用是否存在，不存在则发出告警。

使用Python脚本查看yarn状态，指定监控应用，应用中断则通过webhook发送报警信息到钉钉群，并且自动重启。

#!/usr/bin/python3.5
# -*- coding: utf-8 -*-
import os
import json
import requests

'''
Yarn应用监控：当配置的应用名不在yarn applicaition -list时，钉钉告警
'''


def yarn_list(applicatin_list):
    yarn_application_list = os.popen('yarn application -list').read()
    result = ""
    for appName in applicatin_list:
        if appName in yarn_application_list:
            print("应用:%s 正常!" % appName)
        else:
            result += ("告警--应用:%s 中断!" % appName)
            if "应用名1" == appName:
                os.system('重启命令')

    return result


def dingding_robot(data):
    # 机器人的webhooK 获取地址参考：https://open-doc.dingtalk.com/microapp/serverapi2/qf2nxq
    webhook = "https://oapi.dingtalk.com/robot/send?access_token"
              "=你的token "
    headers = {'content-type': 'application/json'}  # 请求头
    r = requests.post(webhook, headers=headers, data=json.dumps(data))
    r.encoding = 'utf-8'
    return r.text


if __name__ == '__main__':
    applicatin_list = ["应用名1", "应用名2", "应用名3"]
    output = yarn_list(applicatin_list)
    print(output)

    if len(output) > 0:
        # 请求参数 可以写入配置文件中
        data = {
            "msgtype": "text",
            "text": {
                "content": output
            },
            "at": {
                "atMobiles": [
                    "xxxxxxx"
                ],
                "isAtAll": False
            }
        }
        res = dingding_robot(data)
        print(res)  # 打印请求结果
    else:
        print("一切正常!")
