TCP/IP协议栈第三层是网络层，网络层的目的是实现两个系统之间的数据透明传送，具体功能包括寻址和路由选择、连接和建立、保持和终止等。
TCP/IP协议给internet上的每台主机和路由分配一个地址，数据在internet中的传输主要就是依据一个个的IP地址来寻迹，最终把数据传送到要传送的目的主机上。
IP协议在TCP/IP协议栈的位置
无需连接：
跨域多个异构物理网，IP协议独立的对待要传输的数据报，在传输前不建立连接，传输数据报需要经过不同的路径。
不可靠性：
可靠性问题交由高层协议解决，数据在传输过程中可能出现丢失，延迟和无序情况。
最大努力传输：
IP尽最大的努力来交付数据报，不轻易放弃数据报。

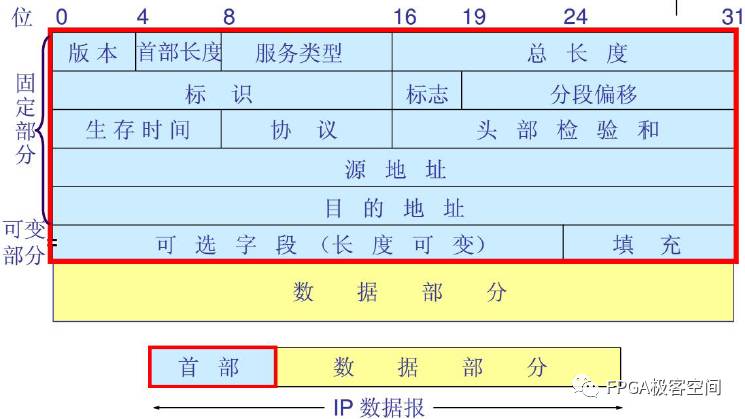

互联网把它最基本的传输单元称为数据报，与物理网络帧类似，数据报分为首部和数据区，如下图：
IP不规定数据区的格式，可用来传输任意数据。
IP首部：
版本：占4位，指IP协议的版本，目前是IPv4或IPv6。无论主机还是路由器，在收到一个IP数据报时，首先要检查版本字段，以便选择相应的IP协议模块来进行处理。
首部长度：占4位，可表示最大数值是15个单位（一个单位4个字节（32位）），取值5-15，因此IP首部长度范围是20-60字节。
服务类型：占8位。该分组所期望的服务质量。（通用）
bir0 bit1 bit2 bit3 bit4 bit5 bit6 bit7
precedence：低3位，指示对分组进行处理（排队或丢弃）的优先权，值从0（普通优先级）到7（网络控制）。
D、T、R：该分组所希望的路由转发服务类型，不能同时设置。
D：minimize delay
T：maximize reliability
R：maximize throughput
最高两位为保留位。

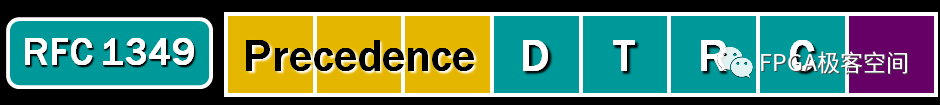

在RFC1349文件中多出一个C：minimize cost
在RFC2474文件中：
DSCP：differentiated services code point，区分服务编码点
CU：currently unused
服务类型：
bit0 bit1 bit2 bit3 bit4 bit5 bit6 bit7
D(delay)延迟，T(throughput)吞吐量，R(reliable)可靠性，M(monetary cost花费，开销，U(unused)未使用。
优先级有种：
111-Network Control(网络控制)
110-Internetwork Control(网间控制)
101-CRITIC/ECP(关键)
100-Flash override(疾速)
011-Flash(闪速)
010-Immediate(快速)
001-Priority(优先)
000-Routine(普通)
优先级6和7一般保留给网络控制数据使用，如路由。
优先级5推荐给语音数据使用。
优先级4由视频会议和视频流使用。
优先级3给语音控制数据使用。
优先级1和2给数据业务使用。
优先级0为默认标记值。
在标记数据时，既可以使用数值，也可以使用名称（英文名称）。

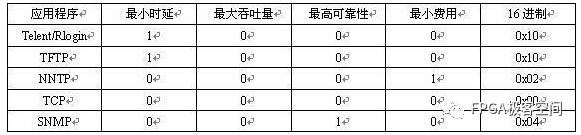

第3到6比特的含义如下：
0000--normal service；
1000--minimize delay；
0100--maximize throughput；
0010--maximize reliability；
0001--minimize monetary cost。
服务类型功能：指定本数据报的处理方式，TOS不是必须实现的。
区分服务编码点（DSCP）：
bit0 --- bit5 bit6-bit7
利用已使用的6比特和未使用的2比特，通过编码值来区分优先级。
DSCP 使用6个bit，DSCP的值得范围为0~63。
DSCP 是“IP 优先”和“服务类型”字段的组合。为了利用只支持“IP 优先”的旧路由器，会使用 DSCP 值，因为 DSCP 值与“IP 优先”字段兼容。
用通俗一点的语言解释，其实DSCP就是为了保证通信的QoS，在数据包IP头部的8个标识字节进行编码，来划分服务类别，区分服务的优先级。
每一个DSCP编码值都被映射到一个已定义的PHB（Per-Hop-Behavior）标识码。
通过键入DSCP值，电话、Windows客户和服务器等终端设备也可对流量进行标识。如果有兴趣，可以用Wireshark软件抓包看看数据。
总长度（total lenght）：占16位，指首部和数据的总长度，单位以字节为单位，数据报最大长度为65535字节。
标识字段（identification）：占16位，让目的主机确定一个新到达的分断属于哪一个数据报，源站每发送一个分组，标识值+1。
标志字段（flags）：
第一位不使用，第二位为DF（Don't Fragment）位，DF位设为1时表明路由器不能对该上层数据包分段。如果一个上层数据包无法在不分段的情况下进行转发，则路由器会丢弃该上层数据包并返回一个错误信息。第三位为MF（More Fragments）位，当路由器对一个上层数据包分段，则路由器会在除了最后一个分段的IP包的包头中将MF位设为1。
分段偏移（Fragmentation offset）：占13位，表示该IP包在该组分片包中位置，接收端靠此来组装还原IP包。以8字节为单位。
MTU，最大传输单元，当一个数据报较大，无法用一帧数据传输时（以太网一帧数据通常为64-1518字节），IP模块要把它分成较小的片，并为各个分片构造一个单独的IP数据报。
当同一个数据报的各个分片到达目的主机后，IP模块要将其重组，然后才能向上层交付。
生存时间（TTL）：占8位，描述在一个数据包在计算机和网络设备间传送的时候, 在它可以被丢弃之前, 可以经历的设备的数目的一个极限值。TTL是由数据包的发送者设置的，在前往目的地的过程中，每经过一台主机或设备， 这个值就要减少一点.（通常为1）。如果在数据包到达目的地前，TTL值被减到了0，那么这个包将作为一个ICMP错误的数据包被丢弃。
TTL可以防止无法到达目的地的数据包在网络中无限制地传递, 形成"不死包"。主要用来限制数据报在网络中的存活时间。
在路由器收到数据报时，TTL值为t1，处理时延为t2（通常为1），计算t=t1-t2，如果t<0，丢弃数据报，否则将t置为新的TTL值，并转发数据报。
协议（protocol）：占8位，指出此数据报携带的数据使用何种协议，以便目的主机的IP层知道将数据部分上交给哪个处理过程。
1：ICMP 2：IGMP 6：TCP 17：UDP 88：IGRP 89：OSPF
首部校验和：占16位，只校验数据报首部，数据部分不校验。
源地址：源主机的IP地址。
目的地址：目的主机的IP地址。
可选项（Options）：这是一个可变长的字段。该字段属于可选项，主要用于测试，由起源设备根据需要改写。可选项目包含以下内容：
松散源路由（Loose source routing）：给出一连串路由器接口的IP地址。IP包必须沿着这些IP地址传送，但是允许在相继的两个IP地址之间跳过多个路由器。
严格源路由（Strict source routing）：给出一连串路由器接口的IP地址。IP包必须沿着这些IP地址传送，如果下一跳不在IP地址表中则表示发生错误。
路由记录（Record route）：当IP包离开每个路由器的时候记录路由器的出站接口的IP地址。
时间戳（Timestamps）：当IP包离开每个路由器的时候记录时间。
填充（Padding）：因为IP包头长度（Header Length）部分的单位为32bit，所以IP包头的长度必须为32bit的整数倍。因此，在可选项后面，IP协议会填充若干个0，以达到32bit的整数倍。
关于可选项部分详解，请关注http://bbs.alifpga.com/
数据部分：IP报文数据。IP数据包报的数据部分通常情况下是传输层数据报（TCP或UDP）。
首部校验和的计算：IP首部校验和算法同之前讲过的ICMP校验和算法是一样的。这里不再赘述。
