【STM32-V5】STM32F407开发板开源, 丰富软件资源, 强劲硬件配置, 配套500实例, 10套手册带视频教程2020-07-22

 淘宝购买地址：购买地址链接
从2013年5月份发布至今，开发板硬件更新过6个版本，软件资料更新过99次。当前标准库最新版本V8.8，HAL库最新版本V2.7

安富莱微信公共平台，欢迎大家关注（打造高质量公众号）。

=============================================

HAL库版V2.4
STM32-V5开发板HAL库版百度网盘全下载（2020-05-03）
链接：https://pan.baidu.com/s/1XquuAHLui3t6WqctxBceDg 提取码：itg0

（1）新版用户手册，重在BSP驱动包设计方法，HAL库的框架学习，授人以渔，更新至第35章（2020-05-03）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=93255

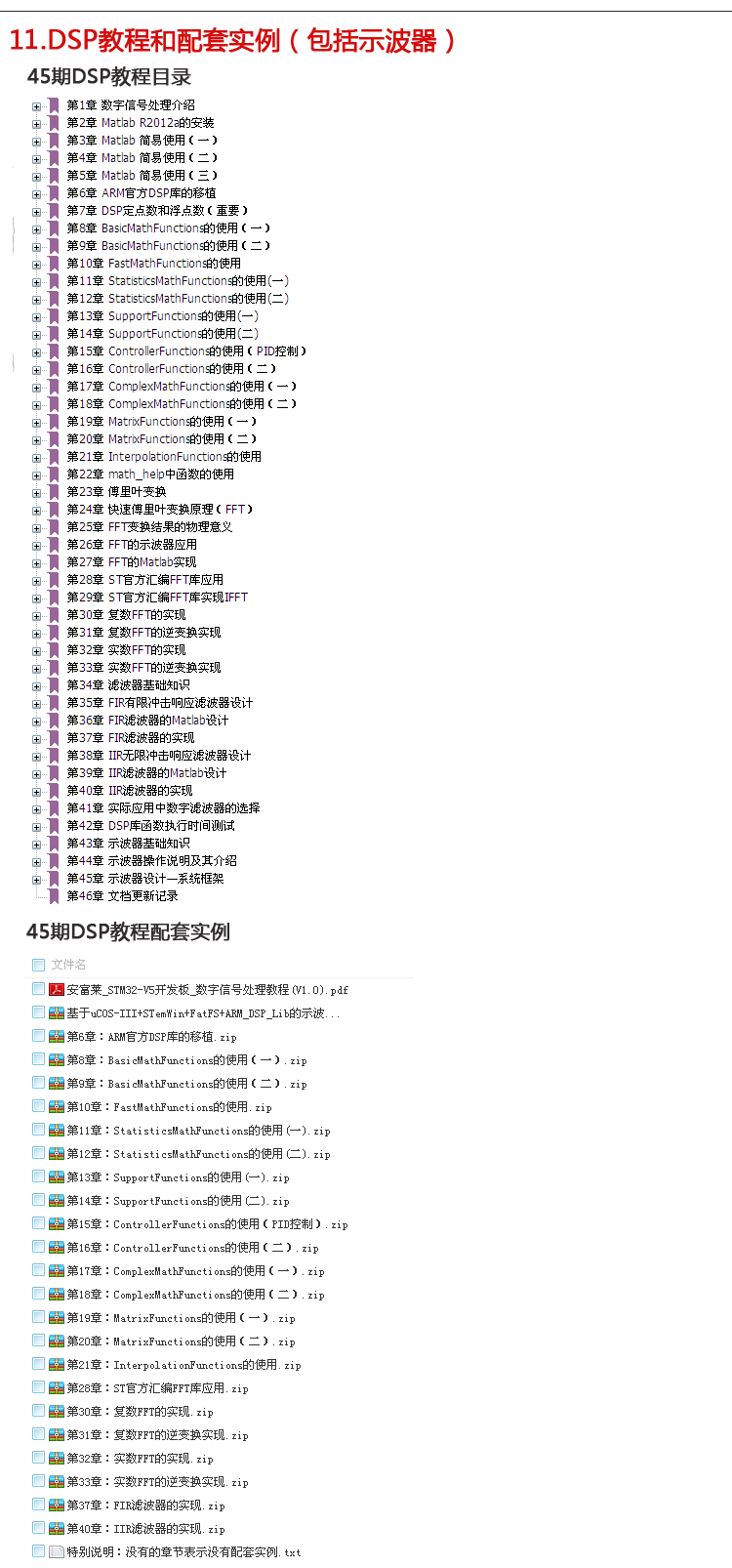

（2）第2版DSP数字信号处理和CMSIS-NN神经网络教程，发布前27章（2020-05-18）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=94547

（3）新版RL-TCPnet V7.X网协议栈和物联网教程开始更新，配RTX5和FreeRTOS两版本，更新至第14章（2020-01-20）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95243

（4）LwIP网络教程开始更新，使用MDK的RTE环境开发，配套RTX5和FreeRTOS两个版本，更新至第7章（2019-12-12）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95874


标准库版V8.8（2019-08-02）
百度云：
链接：https://pan.baidu.com/s/11E16f-FRK9HI3K52TvHmEA  提取码：l4jk

入门视频：
链接：https://pan.baidu.com/s/1D4bkanB2UfWmRqqmWVDsig 提取码：mh9v

开发工具盘：
链接： https://share.weiyun.com/5zlBDQc  密码：748brc

STM32F407开发板的11期入门高清视频教程发布，带字幕哦，欢迎观看
http://www.armbbs.cn/forum.php?mod=viewthread&tid=15408



第1个综合设计Demo：

基于uCOS-III+STemWin+FatFS+ARM_DSP_Lib的一代示波器演示（26分钟），支持1080p和超清观看。

http://www.armbbs.cn/forum.php?mod=viewthread&tid=3886

第2个综合设计Demo：

花式玩转网络摄像头之TCP上位机软件实现，高端大气上档次，速度2MB/S，华丽丽的界面效果。

http://www.armbbs.cn/forum.php?mod=viewthread&tid=87016

纯RGB格式数据，上传速度2MB/S左右，下面是动态GIF。

第3个综合设计Demo：

花式玩转网络摄像头之VNC远程桌面版本，稳定运行2年不死机，手机端和电脑端均可访问。

http://www.armbbs.cn/forum.php?mod=viewthread&tid=87362

动态GIF，运行时，图像有时候会有错位，这个是因为F4性能有些跟不上了，不同步。

手机访问效果如下，比较占用带宽，需要1MB/S。

• CPU型号STM32F407IGT6/LQFP-176，1M字节Flash，192K字节RAM
• 25MHz晶振作为MCU的主时钟，32.768kHz晶振用于CPU的RTC
• 2M字节SRAM（高速SRAM），16M字节NOR Flash，128M字节NAND Flash
• 8M字节串行Flash，16K字节串行EEPROM
• 1个MicroSD卡座
• 2个CAN2.0接口（SN65HVD230)
• 1个RS232串口（SP3232）
• 1个RS485接口（SP3485）
• 1个USB2.0全速DEVICE接口（CPU内部集成）
• 1个USB2.0全速HOST接口（CPU内部集成）
• 2个100M/10M以太网接口（DM9000AE挂在FSMC总线+DM9161 PHY使用CPU内部MAC）【双网卡】
• 集成I2S全双工音频CODEC芯片（WM8978）
• 集成AM/FM收音机模块（Si4704）——（比通用的TEA5767 FM芯片高级）
• 集成三轴陀螺仪（MPU-6050）
• 集成光照度传感器（BH1750FVI）
• 集成气压强度传感器（BMP180）
• 板载1个咪头，1个扬声器，1个立体声耳机输出插座，1个麦克风输入插座，1个Line线路输入插座
• 1个红外遥控接收，1个红外遥控发射
• 1个5向摇杆，1个Reset按键、3个软件可支配的按键
• 4个LED,1个电源LED
• 1个CR1220电池座
• 1个PS/2插座，可外接PS/2键盘或鼠标
• SWD调试接口（配SWD转接板）
• 2种供电方式：USB电缆、外接7-32V电源
• 1个电源开关，上下电时无需拔插电缆
• SDIO WIFI模块扩展接口（不带外部模块）
• HMC5883L三轴磁力计扩展接口（不带外部模块）
• ESP8266串口WIFI模块扩展接口（不带外部模块）
• nRF24L01 2.4G无线通信模块扩展接口（不带外部模块）
• nRF905 433M无线通信模块扩展接口（不带外部模块）
• 摄像头模块扩展接口（不带外部模块）
• ADC-DAC示波器模块扩展接口（不带外部模块）
• AD7606八通道ADC采集模块扩展接口（不带外部模块）
• GPS模块扩展接口（不带外部模块）
• GPRS无线通信模块扩展接口（不带外部模块）
• DS18B20温度传感器扩展接口（不带外部模块）
• DTH11温湿度传感器扩展接口（不带外部模块）
• 主板尺寸：192mm×140mm
• PCB板厚度：1.6mm，双面板

STM32F4相对于STM32F1的改进不只一点点，为了便于初学者了解，我们比对相关资料将改进点进行了汇总。

STM32F1和STM32F4区别 (安富莱整理)

◆  F1采用Crotex M3内核，F4采用Crotex M4内核。
◆  F1最高主频 72MHz， F4最高主频168MHz。
◆  F4具有单精度浮点运算单元，F1没有浮点运算单元。
◆  F4的具备增强的DSP指令集。F4的执行16位DSP的时间只有F1的30%~70%。F4执行32位DSP指令 的时间只有F1的25%~60%。
◆  F1内部SRAM最大64K字节， F4内部SRAM有192K字节（112K+64K+16K）。
◆  F4有备份域SRAM（通过Vbat供电保持数据），F1没有备份域SRAM。
◆  F4从内部SRAM和外部FSMC存储器执行程序的速度比F1快很多。F1的指令总线I-Bus只接到Flash上，从SRAM和FSMC取指令只能通过S-Bus，速度较慢。F4的I-Bus不但连接到Flash上，而且还连接到SRAM和FSMC上，从而加快从SRAM或FSMC取指令的速度。
◆  F1最大封装为144脚，可提供112个GPIO；F4最大封装有176脚，可提供140个GPIO。
◆  F1的GPIO的内部上下拉电阻配置仅仅针对输入模式有用，输出时无效。而F4的GPIO在设置为输出模式时，上下拉电阻的配置依然有效。即F4可以配置为开漏输出，内部上拉电阻使能，而F1不行。
◆  F4的GPIO最高翻转速度为84MHz，F1最大翻转速度只有18MHz。
◆  F1最多可提供5个UART串口，F4最多可以提供6个UART串口。
◆  F1可提供2个I2C接口，F4可以提供3个I2C接口。

◆  F1和F4都具有3个12位的独立ADC，F1可提供21个输入通道，F4可以提供24个输入通道。F1的ADC最大采样频率为1Msps，2路交替采样可到2Msps（F1不支持3路交替采样）。F4的ADC最大采样频率为2.4Msps，3路交替采样可到7.2Msps。

◆  F1只有12个DMA通道，F4有16个DMA通道。F4的每个DMA通道有4*32位FIFO，F1没有FIFO。
◆  F1的SPI时钟最高速度为 18MHz， F4可以到37.5MHz。
◆  F1没有独立的32位定时器（32位需要级联实现），F4的TIM2和TIM5具有32位上下计数功能。
◆  F1和F4都有2个I2S接口，但是F1的I2S只支持半双工（同一时刻要么放音，要录音）,而F4的I2S支持全双工，放音和录音可以同时进行。



链接： https://pan.baidu.com/s/1D-Asd7G8NcMEd5v5z_qMgQ  提取码：f1u8

（建议下载后观看，视频分辨率是1024*768的，本地观看很清晰，百度云在线视频不清晰）



视频目录如下：

第1章：Cortex-M内核基础介绍  （33分钟48秒）

        1.1 主流嵌入式处理器内核

        1.2 ARM介绍

        1.3 Cortex-M内核介绍

        1.4 Cortex-M内核的优势及其应用

        1.5 ARM资源获取



第2章：STM32基础介绍  （50分钟17秒）

        2.1 ST意法半导体介绍

        2.2 STM32系列产品

        2.3 STM32生态系统

        2.4 STM32资源获取

        2.5 STM32的几个重要文档



第3章：STM32-V5开发板软件硬件介绍（29分钟40秒）

        3.1 STM32-V5开发板硬件介绍

        3.2 主控STM32F407IGT6简介

        3.3 STM32-V5开发板软件介绍

        3.4 STemWin书籍

        3.5 开发板资源获取



第4章：开发环境搭建（48分钟10秒）

        4.1 IDE介绍及其安装

        4.2 JLINK和串口驱动安装

        4.3 开发板硬件搭建

        4.4 程序下载

        4.5 串口打印



第5章：裸机例程介绍和MDK工程配置（56分钟43秒）

        5.1 裸机例子基础篇和高级篇介绍

        5.2 内存映射

        5.3 例程的文件夹和工程结构说明

        5.4 MDK工程配置



第6章：创建MDK工程（39分钟49秒）

        6.1 创建工程文件说明

        6.2 创建MDK工程

        6.3 MDK工程配置

        6.4 工程下载



第7章：标准固件库简易说明（71分钟49秒）

        7.1  标准固件库文件介绍

        7.2  标准固件库简单剖析

        7.3 选择寄存器开发还是库开发

        7.4 CMSIS微控制器软件接口介绍



第8章：STM32启动代码讲解（57分56秒）

        8.1 上电复位和手动复位介绍

        8.2 不同系列对应不同启动文件

        8.3 MDK中help文档的使用

        8.4 启动代码讲解



第9章：STM32三种启动方式讲解（59分23秒）

        9.1 三种启动方式总述

        9.2 存储器重映射（重要）

        9.3 从Flash启动

        9.4 从内嵌SRAM启动

        9.5 从系统存储器启动



第10章：数据类型，变量和堆栈（57分钟08秒）

        10.1 数据类型

        10.2 局部变量和全局变量

        10.3 堆栈

        10.4 局部变量，全局变量和堆栈实例



第11章：MDK生成的map和htm文件分析（44分钟55秒）

        11.1 map文件分析

        11.2 htm文件分析
