Linux搭建iscsi服务，客户端（Linux&Win XP）挂载使用

文章目录

• 实验环境
• 实验步骤
• 一、检验网络的连通性，三台计算机主机互联互通
• 二、RHEL Server添加10G新磁盘，并安装target
• 三、RHEL Server上target管理，将两个分区加入网络硬盘
• 四、Linux Client安装iscsi客户端并发现、登录target
• 五、Linux客户端本地进行分区（不做详细说明），并格式化挂载使用
• 六、Windows XP客户端发现并登录target
• 七、Windows客户端本地进行格式化，新建卷使用
• 实验注意事项
• 实验总结

---

Linux主机的配置所有步骤参考【GitHub】中的RHEL Client和RHEL Server日志文件

实验环境

实验环境	IP地址	备注
RHEL Server 7.0	192.168.43.128	10G磁盘，3G分配给Linux客户端，3G分配给Windows客户端
RHEL Client 7.4	192.168.43.129	作为Linux客户端，从服务端获取3G存储空间，挂载使用
Windows XP	192.168.43.130	作为Windows客户端，从服务端获取3G存储空间，挂载使用，需要安装Microsoft iSCSI Initiator

实验步骤

一、检验网络的连通性，三台计算机主机互联互通

配置过程不做详细说明

• Windows XP连通性测试

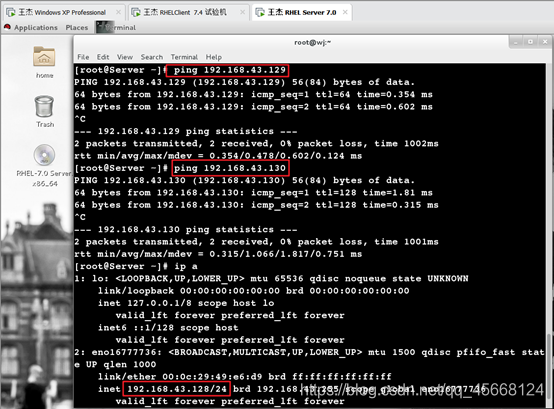

• RHEL Server端连通性测试


• RHEL Client客户端连通性测试


二、RHEL Server添加10G新磁盘，并安装target

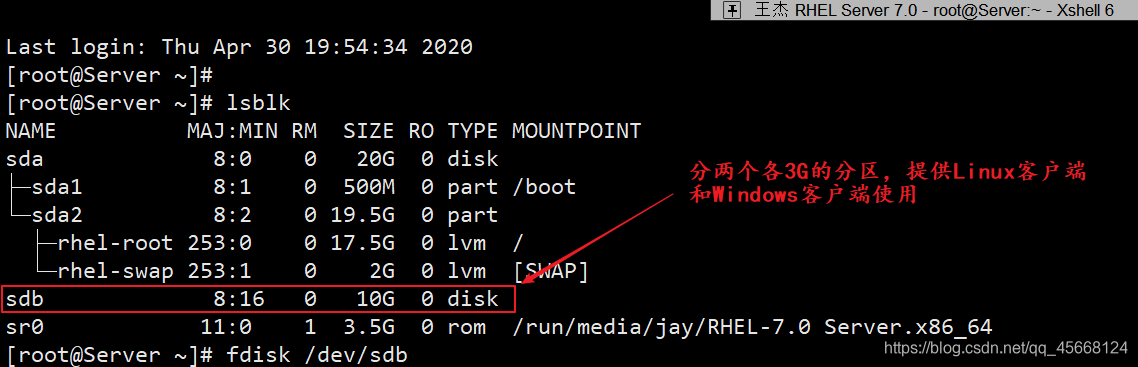

• 将10G硬盘分两个3G分区供Linux客户端和Windows客户端使用

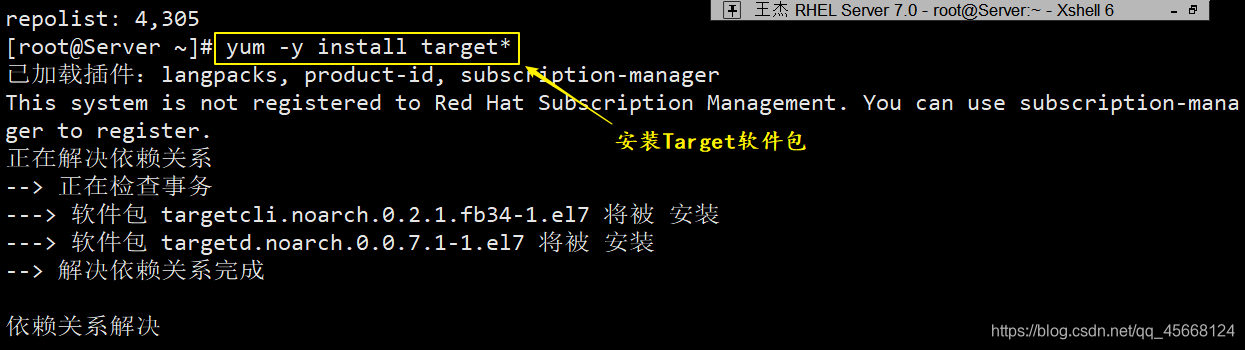

• 安装Target软件包（RHEL7之前是scisi-utile）

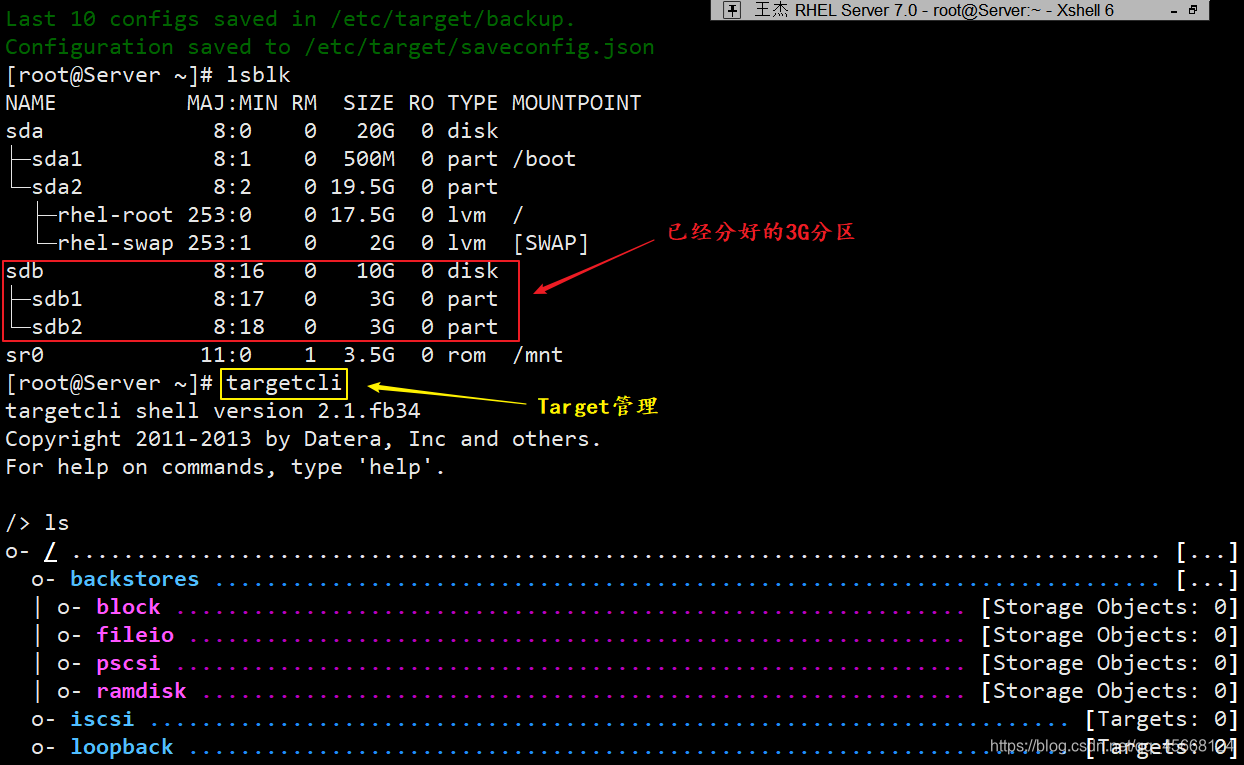

三、RHEL Server上target管理，将两个分区加入网络硬盘

• 添加步骤如下

/> ls
o- / .................................................................................... [...]
  o- backstores ......................................................................... [...]
  | o- block ............................................................. [Storage Objects: 0]
  | o- fileio ............................................................ [Storage Objects: 0]
  | o- pscsi ............................................................. [Storage Objects: 0]
  | o- ramdisk ........................................................... [Storage Objects: 0]
  o- iscsi ....................................................................... [Targets: 0]
  o- loopback .................................................................... [Targets: 0]
/> cd /backstores/block
/backstores/block> create iscsi_store1 /dev/sdb1  //将分区加入存储块
Created block storage object iscsi_store1 using /dev/sdb1.
/backstores/block> cd /iscsi
/iscsi> create iqn.2020-04.bad.com:server1  //新建磁盘
Created target iqn.2020-04.bad.com:server1.
Created TPG 1.
/iscsi> cd iqn.2020-04.bad.com:server1/tpg1/acls
/iscsi/iqn.20...er1/tpg1/acls> create iqn.2020-04.bad.com:bad  //配置ACL标识
Created Node ACL for iqn.2020-04.bad.com:bad
/iscsi/iqn.20...er1/tpg1/acls> cd ..
/iscsi/iqn.20...:server1/tpg1> cd luns
/iscsi/iqn.20...er1/tpg1/luns> create /backstores/block/iscsi_store1
Created LUN 0.
Created LUN 0->0 mapping in node ACL iqn.2020-04.bad.com:bad
/iscsi/iqn.20...er1/tpg1/luns> cd ..
/iscsi/iqn.20...:server1/tpg1> cd portals
/iscsi/iqn.20.../tpg1/portals> create 192.168.43.128 3260  //配置服务端口
Using default IP port 3260
Created network portal 192.168.43.128:3260.
# 同样方法添加第二块网络硬盘

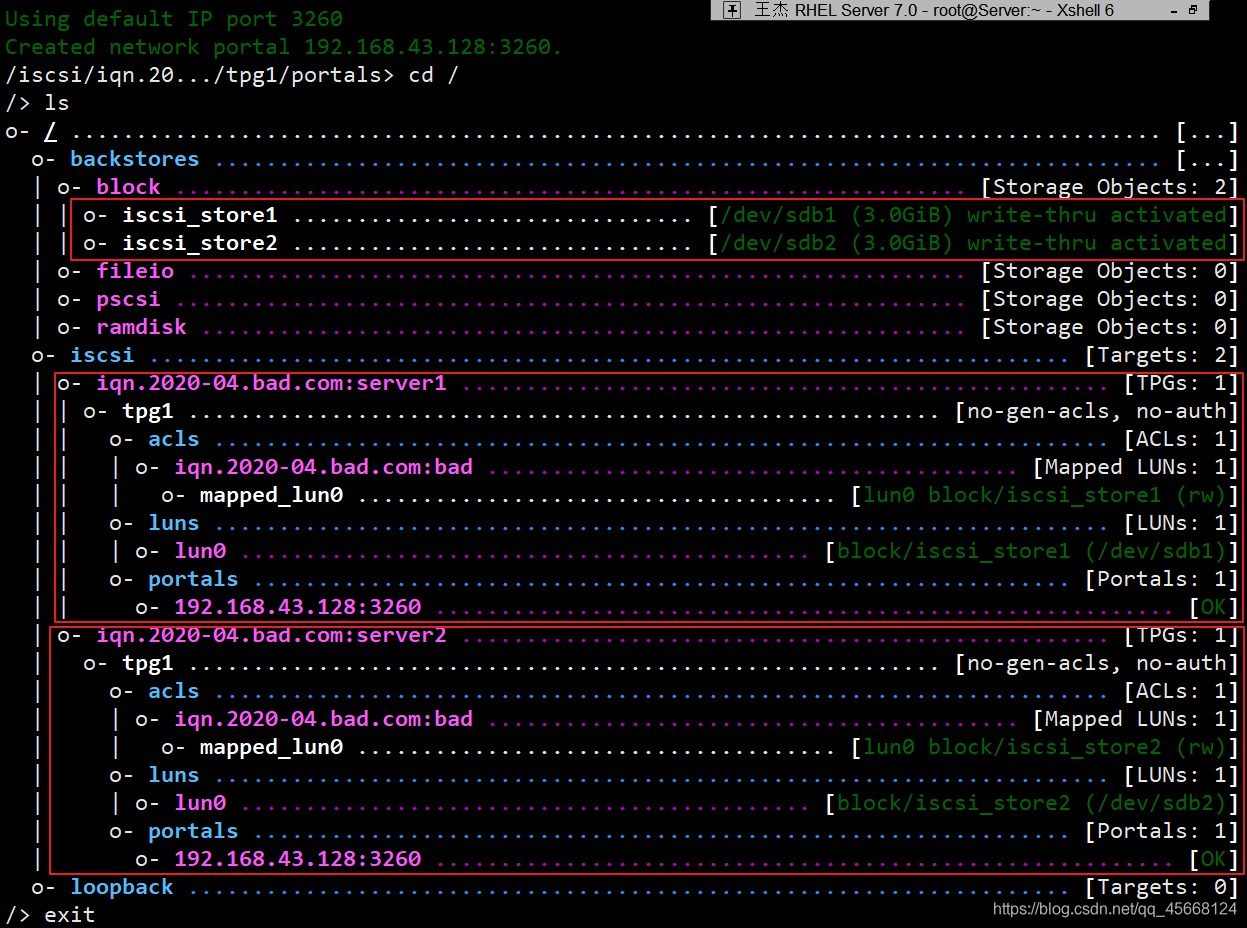

• 配置完成后如下

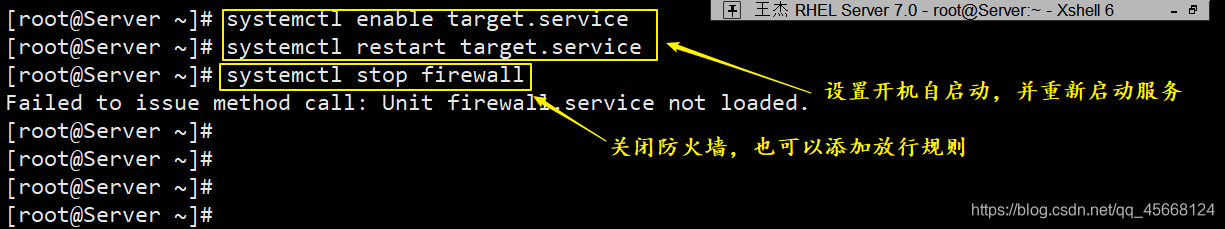

• 设置服务开机自启动，并重新启动服务（每次做完配置修改，都需要重新启动服务使配置生效）。关闭防火墙，或防火墙放行3260端口（firewall-cmd --permanent --add-rich-rule 'rule family=ipv4 source address=192.168.43.128/24 port port=3260 protocol=tcp accept'防火墙放行端口需要重新加载使规则生效）关闭selinux，服务端配置完成

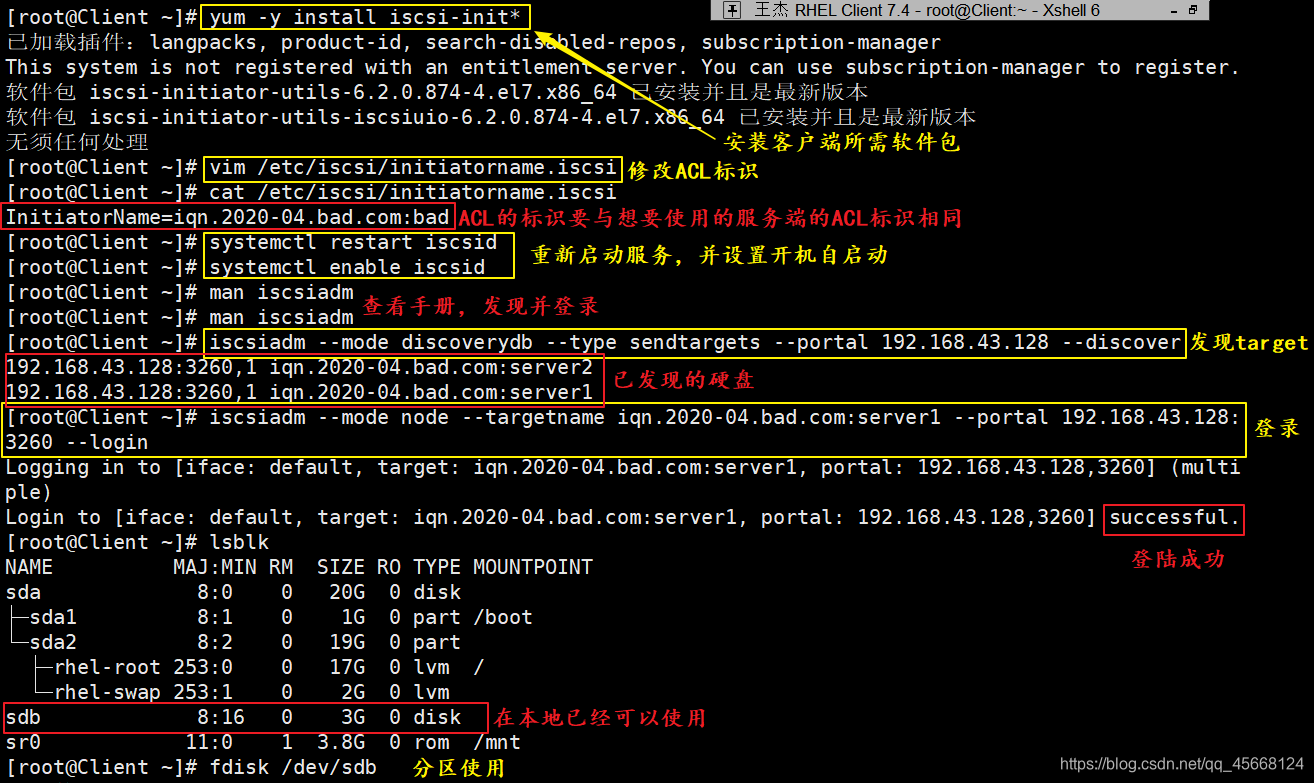

四、Linux Client安装iscsi客户端并发现、登录target

• 发现、登录的命令可以查看手册进行复制粘贴，修改需要修改的地方


五、Linux客户端本地进行分区（不做详细说明），并格式化挂载使用

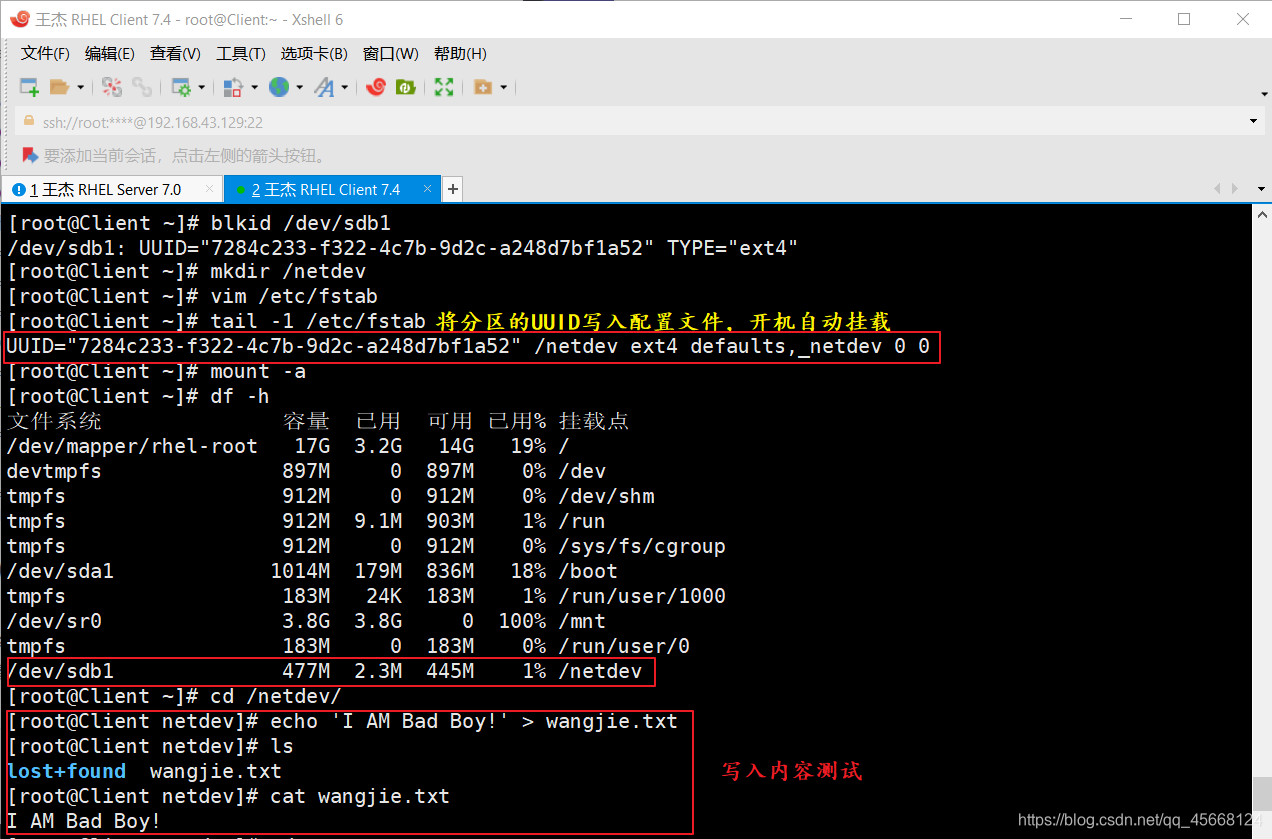

• 写入配置文件，使硬盘开机自动挂载。进行读写测试

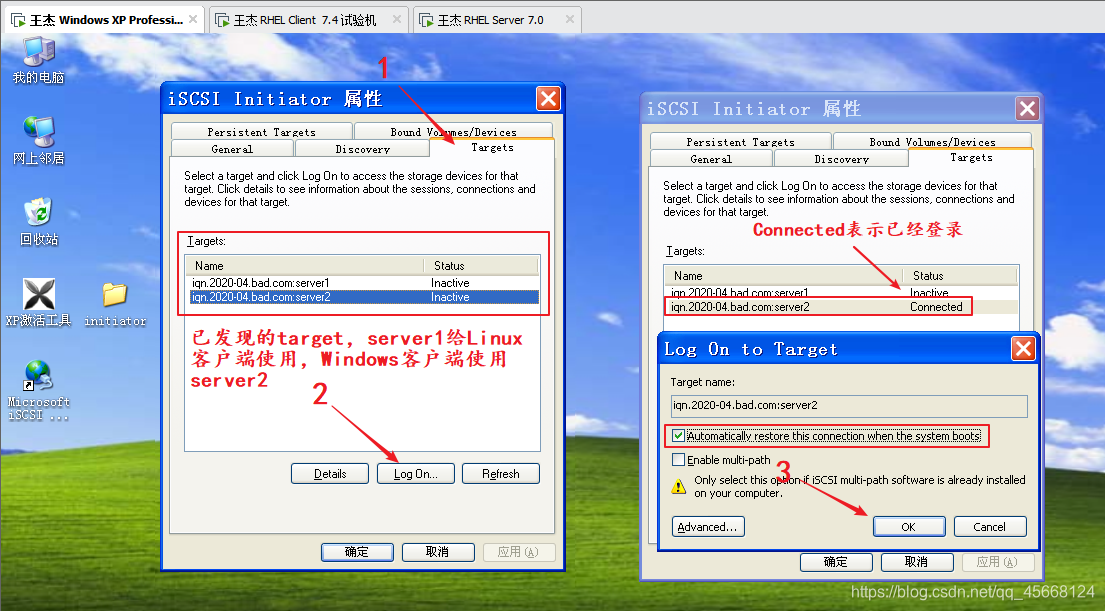

六、Windows XP客户端发现并登录target

Windows XP需要安装Microsoft iSCSI Initiator

• 修改ACL标识（否则发现target后无法登入），在发现中添加服务端的IP地址，登入

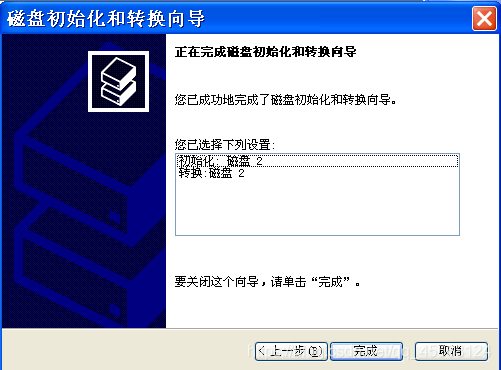

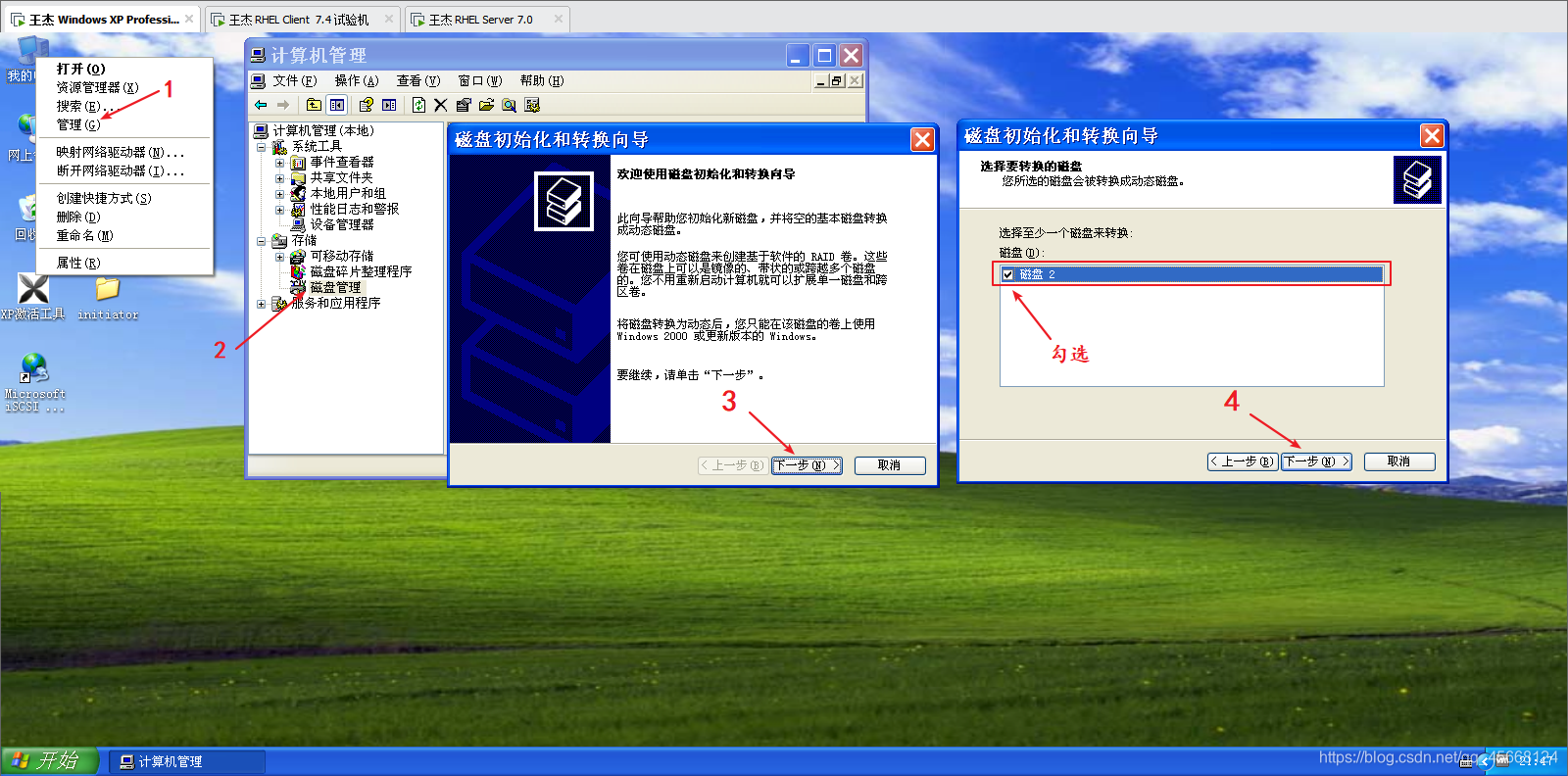

七、Windows客户端本地进行格式化，新建卷使用

• 一定需要新建卷才能使用


• 新建卷后，对新建卷进行读写测试


实验注意事项

1. 三台主机之间要互通，需要在同一网段，使用同种连接模式
2. 服务端使用yum安装target，rpm安装需要解决依赖关系
3. 服务端在对硬盘分区后，不要格式化
4. Linux主机需要关闭selinux，关闭防火墙，或者防火墙放行3260端口
5. 配置完成后需要重新启动服务
6. 客户端连接服务端的target时，ACL标识必须相同，不然无法登入
7. 客户端发现并登入后，必须要格式化后才能使用
8. Linux看客户端与Windows客户端要使用两块不同的分区
9. 卸载需要登出

实验总结

• 其实实验并不是很难，主要是需要理清思路，再做实验的过程中，一定要清楚自己下一步需要做什么
• 我在做第一遍的时候，Linux客户端无法发现target
• 第二遍Linux可以发现之后，Windows上无法登入（ACL标识没有更改）
• 第三遍打算按照老师说的步骤做，但是发现没有scsi-utile包（RHEL7之后使用的是target包）
• 然后经过老师的一个提醒，修改了Win XP上的ACL标识，登入成功！



以上内容均属原创，如有不详或错误，敬请指出。
