对于OsmocomBB也是被国内外大神玩得不亦乐乎。什么重定向攻击，中间人攻击。都是N年前的东西咯。当然鄙人不会这些。对于地下市场无非就是获取对方短信，大则支付宝。某日翻了翻“咸”鱼，居然还有存在。于是乎我决定讨论下一个稍微算是有搞头的玩法。本文涉及一些基础编程和PCB设计以及SOLIDWORKS的3D建模。
其次下文只对软硬件设计作为学习，各位大神就别喷我了。
有人说现在都4G，5G了，还用什么GSM网络，这里就用到一个名为屏蔽器的东西了。仁者见仁，智者见智。
源代码以及3D打印的文件见文末只用于学习研究。因为完整版我早已丢到天涯海角。

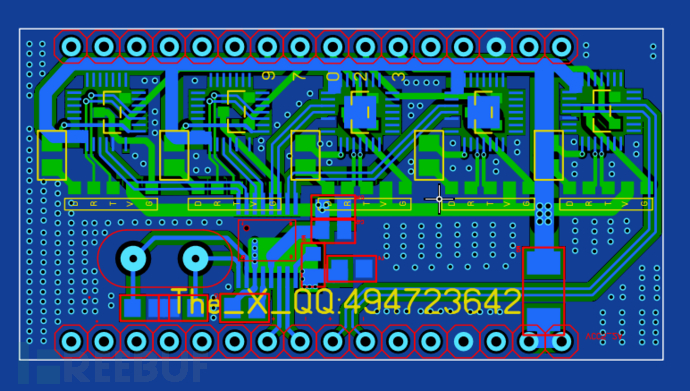

PCB设计：
整体思想及其简单，用FE8.1芯片作为USB扩展分给4个CP2012供给C118使用，还有1个CP2012直接使用nanopi_duo的USB。CP2012在数据准备后会给DTR脚一个低电平，这里就是做到自动化的关键了，其次每个C118的电流单独使用gpio控制。我用S9013三极管作为开关。这样后面的程序就可以通过分析日志来控制C118了。nanopi_duo就不多说了，就是一电脑，通过WiFi连接到我手机上控制设备。
整一块pcb设计有些坑需要注意的是USB分叉线，晶振，还有那个FE8.1的10uF电容的天坑！这粒小玩意必须离芯片足够近，不然会导致芯片停止工作等等一些列问题。
还有就是FE8.1的地线通过磁珠过掉一部分干扰，这也是稳定运行的关键。

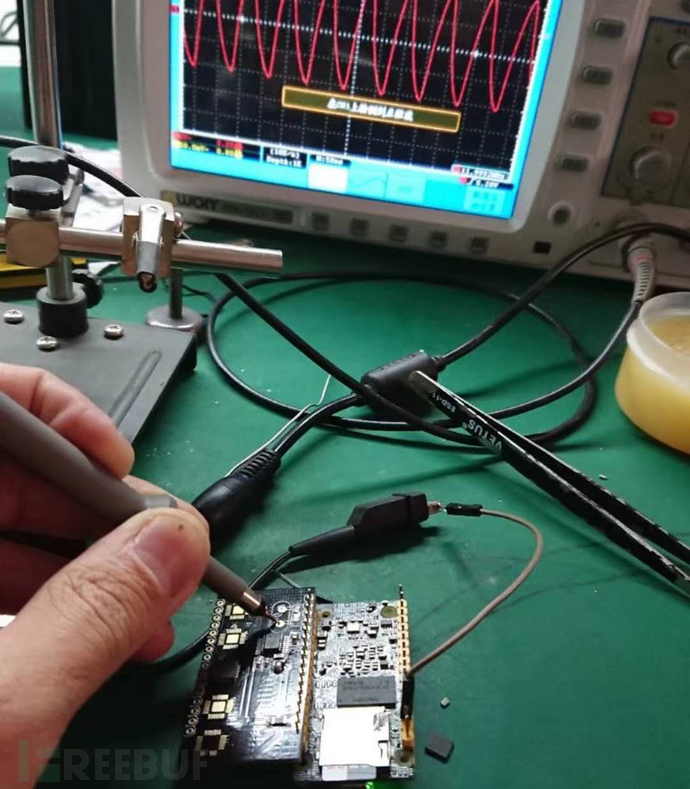

只要看到稳定的正玄波，那就可以了，为此打样了N次，还用上高标准的沉金工艺~~！原理图见文末。
程序编写：
工欲善其事必先利其核心！
nanopi_duo的系统内核是不开启对cp2012的支持的，这也就是为何接主板工作了系统却不识别cp2012的主要问题。知道问题所在那好搞，我们下载linux的源码。重新编译个内核给它添加个CP2012的驱动不就行了。linux内核的具体编译过程这里不讨论..
USB Serial Converter support —>USB CP210x family of UART Bridge Controllers
make内核后把原有的给替换即可。
然后框架分为两个主体，一是WEB用于用户互交，二是C程序用户启动化以及抓包分析入库…
主要讲解下自动刷机检测以及抓包分析的C程序片段，程序见文末。
函数FlashInitialization()为主要，检测通过分析C118刷机日志是否字符串”starting up”，没有那就gpio拉低重启C118。直到刷机成功为止…

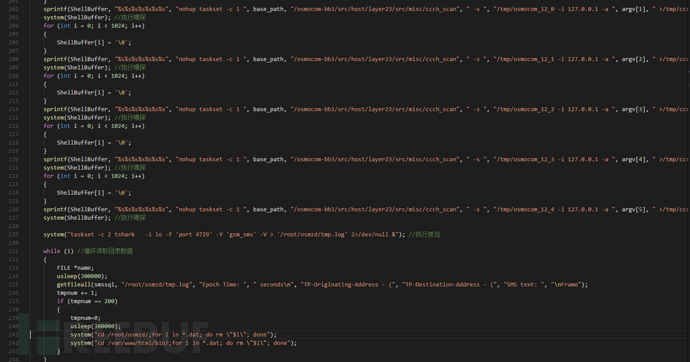

下面这个片段则是启动5个ccch_scan来抓取GSM数据流，以及调用tshark对端口4729进行抓包切把内存保存下来用于等会的分析，
tshark会实时把抓到的数据过滤出gsm_sms包保存下来，程序只需要分析关键字抓取片段即可，比如关键字“SMS text”这就是短信内容的开头。
以上就是两个主体片段。

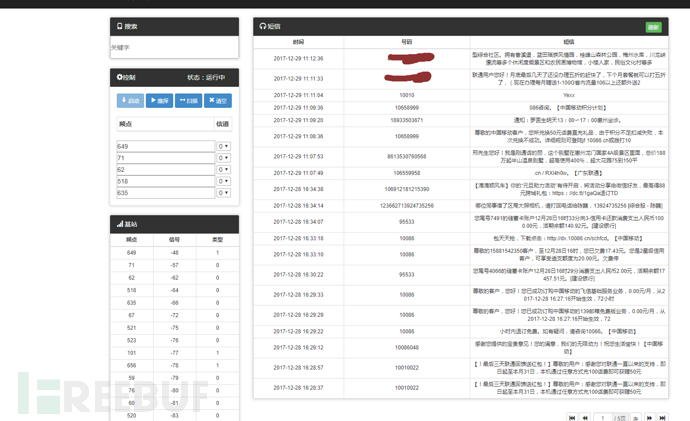

WEB设计我用了bootstrap，也是简单易学，主要通过mysql记录，库里做标志位，这样一样即使关掉手机也不影响系统运行。

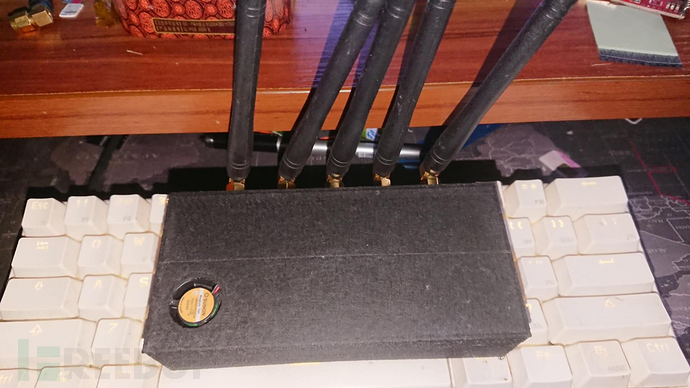

机器组装：
像我这些偏执狂，对SOLIDWORKS的3D建模也是必须掌握的了，设计好后丢3D打印机了4小时出样。同样的设计文件见文末。
整机的主要涉及到一些射频知识，就是对于把天线外置还没什么，把天线内置则要重点考虑摆放位置了，多一个角度，少一个角度都影响信号的强弱。还有不能靠近高频电路。

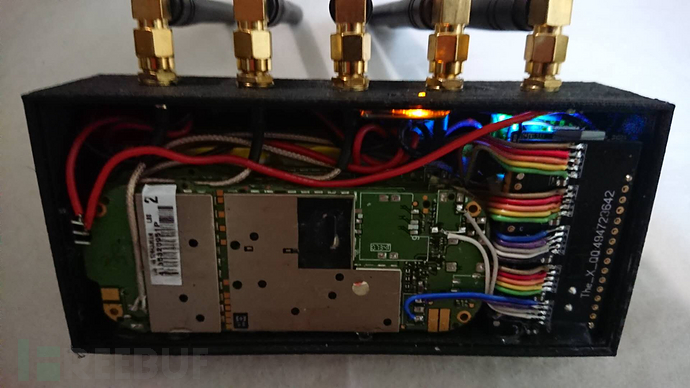

最底层放置锂电池，以及电源管理，侧面放置20mm散热器以及i2c时间模块，剩下就是nanopi_duo和五个C118了。过程一律带过，看图安装。
视频里屏蔽器的作用在于将3G4G网络迫降到2G
源代码：
https://pan.baidu.com/s/1eTR1AZg
