  • CAD图形引擎库VectorDraw

    VectorDraw Developer Framework (VDF) 是一个CAD图形引擎库,程序员可用于其应用程序的可视化。 通过所提供的功能,用户可以很轻松的创建、编辑、管理、导出和导入以及打印2D/3D的图形和图形文件。它广泛应用于ERP、文档管理、CAD/CAM /CAE应用程序、GIS和地理应用程序、CNC机器、空间&资源管理和任何需要矢量或栅格图形友好输出的应用程序。

    VectorDraw支持以下这些格式的矢量和栅格图像的输入和输出:DWG, .DXF, .DGN, .WMF, .EMF, .VDML, .VDCL, .BMP, .JPG, .TIFF, .GIF, .PNG, .TGA。以下这几种格式只支持输出:.PDF, .DWF, .SVG, .HPGL

    部分功能:

    • 3D 轨道
    • 缩放和平移
    • 3D视图
    • 过滤器对象
    • 支持UCS
    • 内置格式(VDML, VDCL)
    • 支持自定义对象和自定义操作
    • 自定义图形对象
    • 对真彩色的支持
    • 本地DXF导入/导出
    • 支持本地 SVG 和PDF的导出
    • 所有资源可以全球化
    • 可合并XREF的(外部引用)实体和依赖符,作为当前绘制的一部分
    • 支持不对称公差、尺寸覆盖值和格式化的尺寸文本
    • Hatch Pattern对象(有63种)
    • 导出常数值,便于Vectordraw对象和编程的管理
    • 支持的格式包括DWG/DXF(2010以上)、DGN (v8)、DWF格式(采用VectorDraw File Converter转换)
    • 大量的用户编辑命令(如移动、删除、旋转、修剪、复制等)
    • 二维曲线组合(排除、相交、结合、Exclusive Disjunction XOR)
    • 支持各种编程环境(Visual Studio 2010 , 2008 , 2005 , Delphi , Visual Basic 6 , C++ 6)

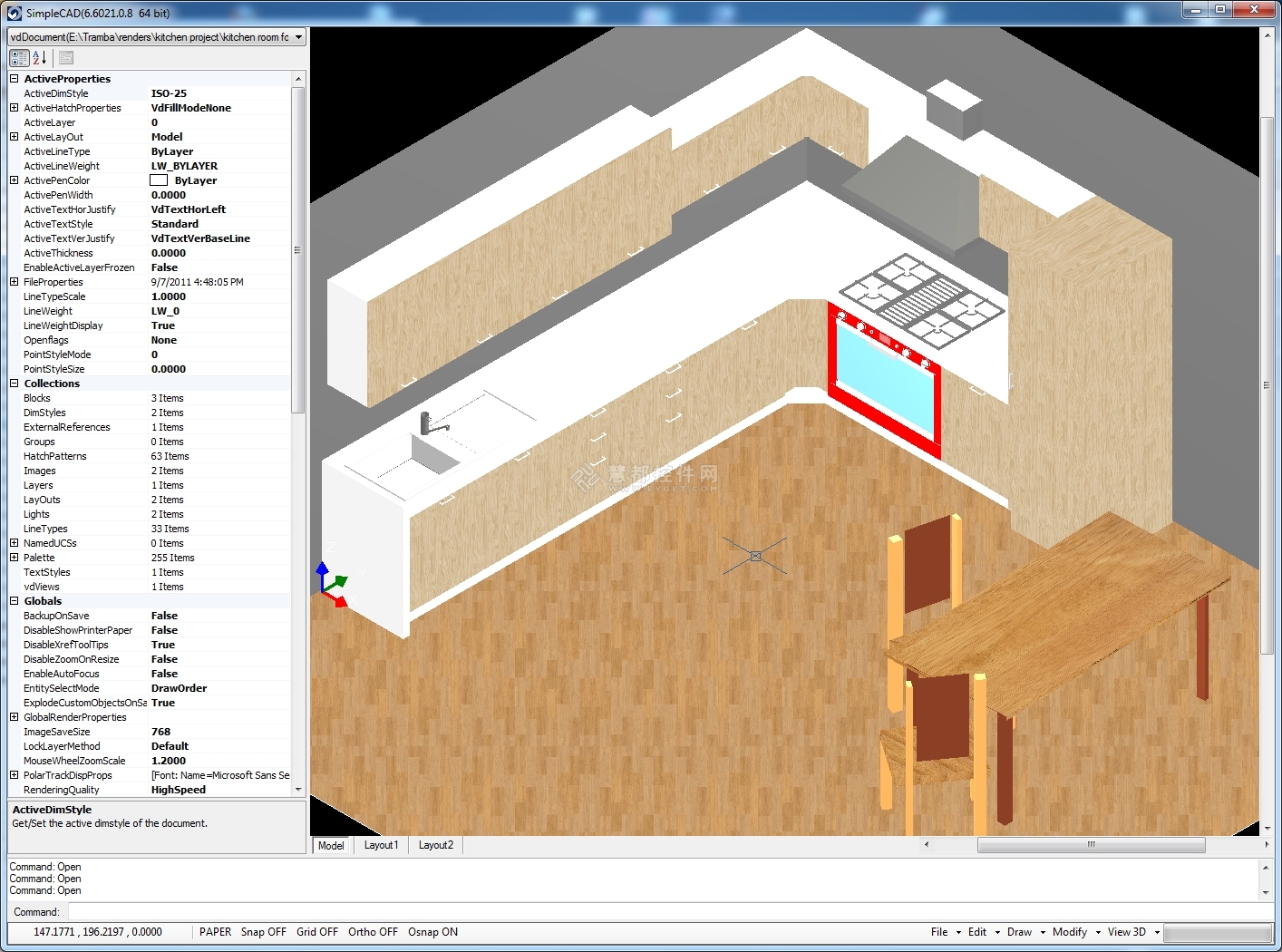

    3D室内设计图

    VectorDraw Developer Framework (VDF)示例下载

    3D功能:

      • 呈现类型:Wire 2D、Wire 3D、Hide、Shade、Shade On、Render(applying materials, transparency & lights)
      • 视图:透视、垂直
      • 灯光、3D部分剪切、透明、多用户坐标系
      • vdGroundSurface Object支持Mapped Images Over Surfaces,以生成一个Photorealistic Ground Surface Using Aerial Photos
      • 用Delanay算法计算一列点的表面和Countour水平
