  • [UnityShader2]顶点片段着色器实例

    主要参考博客：http://blog.csdn.NET/mobanchengshuang?viewmode=contents


    1.条纹向上运动

    [csharp]  view plain  copy
    1. Shader "Custom/New" {
    2.     Properties
    3.     {
    4.         _MainTex("Base (RGB)", 2D) = "white" {}
    5.         _Speed("Speed", float) = 1
    6.         _Width("Width", float) = 1
    7.         _Space("Space", float) = 0.1
    8.     }
    9.     SubShader
    10.     {
    11.         //Blend One One
    12.         //AlphaTest Greater 0.1
    13.         Cull off
    14.         Pass
    15.         {
    16.             CGPROGRAM
    17.             #pragma vertex vert
    18.             #pragma fragment frag
    19.             #include "UnityCG.cginc"
    20.
    21.             sampler2D _MainTex;
    22.             float _Speed;
    23.             float _Width;
    24.             float _Space;
    25.
    26.             struct vertexOutput
    27.             {
    28.                 float4 pos : SV_POSITION;
    29.                 float2 tex : TEXCOORD0;
    30.                 float4 srcPos : TEXCOORD1;
    31.             };
    32.             vertexOutput vert(appdata_full input)
    33.             {
    34.                 vertexOutput output;
    35.                 output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    36.                 output.tex = input.texcoord;
    37.                 output.srcPos = input.vertex;
    38.
    39.                 return output;
    40.             }
    41.             float4 frag(vertexOutput input) : COLOR
    42.             {
    43.                 /*if (fmod(abs(input.srcPos.y), _Space) < _Width)
    44.                 {
    45.                     float x = input.tex.x + _Time * _Speed;
    46.                     float2 newUV = float2(x, input.tex.y);
    47.                     float4 c = tex2D(_MainTex, newUV);
    48.                     return c;
    49.                 }*/
    50.                 float a = input.srcPos.y - _Time * _Speed;
    51.                 if (fmod(abs(a), _Space) < _Width)
    52.                 {
    53.                     float4 c = tex2D(_MainTex, input.tex);
    54.                     return c;
    55.                 }
    56.                 else
    57.                 {
    58.                     float4 c = float4(0, 0, 0, 0);
    59.                     clip(c.a - 0.5);
    60.                     return c;
    61.                 }
    62.             }
    63.             ENDCG
    64.         }
    65.     }
    66.     FallBack "Diffuse"
    67. }


    2.反色

    [csharp]  view plain  copy
    1. Shader "Custom/New" {
    2.     Properties
    3.     {
    4.         _MainTex("Base (RGB)", 2D) = "white" {}
    5.         _Color("MainColor(RGB)", Color) = (1, 1, 1, 1)
    6.     }
    7.     SubShader
    8.     {
    9.         Pass
    10.         {
    11.             CGPROGRAM
    12.             #pragma vertex vert
    13.             #pragma fragment frag
    14.             #include "UnityCG.cginc"
    15.
    16.             sampler2D _MainTex;
    17.             float4 _Color;
    18.
    19.             struct vertexOutput
    20.             {
    21.                 float4 pos : SV_POSITION;
    22.                 float2 tex : TEXCOORD0;
    23.                 float4 srcPos : TEXCOORD1;
    24.             };
    25.             vertexOutput vert(appdata_full input)
    26.             {
    27.                 vertexOutput output;
    28.                 output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    29.                 output.tex = input.texcoord;
    30.                 output.srcPos = input.vertex;
    31.
    32.                 return output;
    33.             }
    34.             float4 frag(vertexOutput input) : COLOR
    35.             {
    36.                 float4 c = tex2D(_MainTex, input.tex);
    37.                 float4 newCol = _Color - c;
    38.                 return newCol;
    39.             }
    40.         ENDCG
    41.     }
    42.     }
    43.     FallBack "Diffuse"
    44. }


    3.边缘高光

    [csharp]  view plain  copy
    1. Shader "Custom/New" {
    2.     Properties
    3.     {
    4.         _MainTex("Base (RGB)", 2D) = "white" {}
    5.         //_Color("MainColor(RGB)", Color) = (1, 1, 1, 1)
    6.         _RimColor("RimColor(RGB)", Color) = (1, 1, 1, 1)
    7.         _RimPower("RimPower", float) = 1
    8.     }
    9.     SubShader
    10.     {
    11.         Pass
    12.         {
    13.             CGPROGRAM
    14.             #pragma vertex vert
    15.             #pragma fragment frag
    16.             #include "UnityCG.cginc"
    17.
    18.             sampler2D _MainTex;
    19.             //float4 _Color;
    20.             float4 _RimColor;
    21.             float _RimPower;
    22.
    23.             struct vertexOutput
    24.             {
    25.                 float4 pos : SV_POSITION;
    26.                 float2 tex : TEXCOORD0;
    27.                 float4 srcPos : TEXCOORD1;
    28.                 float3 col : COLOR;
    29.             };
    30.             vertexOutput vert(appdata_full input)
    31.             {
    32.                 vertexOutput output;
    33.                 output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    34.                 output.tex = input.texcoord;
    35.                 output.srcPos = input.vertex;
    36.
    37.                 float3 viewDir = normalize(ObjSpaceViewDir(input.vertex));
    38.                 float dotProduct = 1 - saturate(dot(input.normal, viewDir));
    39.                 //output.col = _RimColor.rgb * pow(dotProduct, _RimPower);
    40.                 float rimWidth = 0.7;
    41.                 output.col.rgb = smoothstep(1 - rimWidth, 1.0, dotProduct);
    42.                 output.col *= _RimColor;
    43.                 return output;
    44.             }
    45.             float4 frag(vertexOutput input) : COLOR
    46.             {
    47.                 float4 a = float4(input.col, 1);
    48.                 float4 b = tex2D(_MainTex, input.tex);
    49.                 float4 c = a + b;
    50.                 return c;
    51.             }
    52.             ENDCG
    53.         }
    54.     }
    55.     FallBack "Diffuse"
    56. }


    4.遮挡高光

    [csharp]  view plain  copy
    1. Shader "Custom/New" {
    2.     Properties
    3.     {
    4.         _MainTex("Base (RGB)", 2D) = "white" {}
    5.         _RimColor("RimColor(RGB)", Color) = (1, 1, 1, 1)
    6.         _RimPower("RimPower", float) = 1
    7.     }
    8.     SubShader
    9.     {
    10.         Pass
    11.         {
    12.             //Blend SrcAlpha OneMinusSrcAlpha
    13.             Blend One One
    14.             ZTest Greater
    15.
    16.             CGPROGRAM
    17.             #pragma vertex vert
    18.             #pragma fragment frag
    19.             #include "UnityCG.cginc"
    20.
    21.             sampler2D _MainTex;
    22.             float4 _RimColor;
    23.             float _RimPower;
    24.
    25.             struct vertexOutput
    26.             {
    27.                 float4 pos : SV_POSITION;
    28.                 float2 tex : TEXCOORD0;
    29.                 float4 srcPos : TEXCOORD1;
    30.                 float3 col : COLOR;
    31.             };
    32.             vertexOutput vert(appdata_full input)
    33.             {
    34.                 vertexOutput output;
    35.                 output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    36.                 output.tex = input.texcoord;
    37.                 output.srcPos = input.vertex;
    38.
    39.                 float3 viewDir = normalize(ObjSpaceViewDir(input.vertex));
    40.                 float dotProduct = 1 - saturate(dot(input.normal, viewDir));
    41.                 //output.col = _RimColor.rgb * pow(dotProduct, _RimPower);
    42.                 float rimWidth = 0.7;
    43.                 output.col.rgb = smoothstep(1 - rimWidth, 1.0, dotProduct);
    44.                 output.col *= _RimColor;
    45.                 return output;
    46.             }
    47.             float4 frag(vertexOutput input) : COLOR
    48.             {
    49.                 float4 a = float4(input.col, 1);
    50.                 return a * 2;
    51.             }
    52.             ENDCG
    53.         }
    54.         Pass
    55.         {
    56.             ZTest Less
    57.             SetTexture[_MainTex]{}
    58.         }
    59.     }
    60.     FallBack "Diffuse"
    61. }

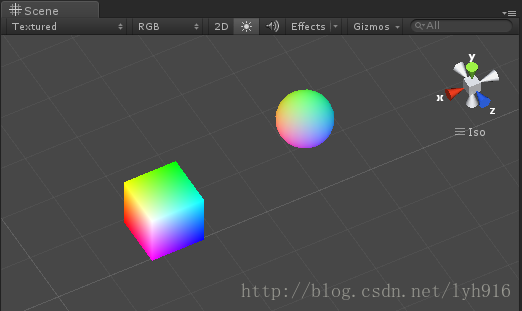

    1.模型自身坐标位置与颜色的映射

    [csharp]  view plain  copy
    1. Shader "Custom/RGBCube" {
    2.     SubShader
    3.     {
    4.         Pass {
    5.         CGPROGRAM
    6.         #pragma vertex vert //顶点着色器入口函数声明
    7.         #pragma fragment frag // 片段着色器入口函数声明
    8.         //顶点输出结构体
    9.         struct vertexOutput {
    10.             //声明结构体的成员pos,类型为float类型的4元向量，语义为SV_POSITION,col同理;
    11.             float4 pos : SV_POSITION;
    12.             float4 col : TEXCOORD0;
    13.         };
    14.         //顶点着色器入口函数vert，与pragma第一条声明匹配，返回类型为刚刚定义的顶点输出结构体
    15.         vertexOutput vert(float4 vertexPos : POSITION)
    16.
    17.         {
    18.             vertexOutput output; //这里不需要struct关键字
    19.             //顶点着色器将数据写入输出结构体中。
    20.             output.pos = mul(UNITY_MATRIX_MVP, vertexPos);
    21.             //mul是顶点变换函数，UNITY_MATRIX_MVP是unity的内建矩阵，vertexPos是这个函数的形参
    22.             //此行代码的作用为将形参vertexPos（本例即Cube对象的顶点向量）按照unity的内建矩阵进行顶点变换
    23.             output.col = vertexPos + float4(0.5, 0.5, 0.5, 0.0);
    24.             //这行代码是实现RGB立方体的关键
    25.             //因为我们的直角坐标系原点没有在顶点上而是在cube的几何中心，故其值域为{-0,5,-0.5,-0.5,1}至{0.5,0.5,0.5,1}
    26.             //但是这里接受的类型为float4，可见第四元应该是无意义的常数1
    27.             //意思是vertexPos的值域为{-0.5,-0.5,-0.5,1}至{0.5,0.5,0.5,1}
    28.             //而对这个值域进行+{0.5,0.5,0.5,0}的矢量相加才能得到RGB （A恒定为1）的所有颜色区间
    29.
    30.             return output;
    31.             //将输出结构体返回，进入下一个环节(简单理解为给片段着色器)
    32.             //ps:更细致的环节有顶点变换-->顶点着色-->几何元的构建-->光栅化几何元
    33.             //-->片段着色-->略
    34.         }
    35.         //片段着色器入口函数frag，与pragma第二条声明匹配，返回类型为float4语义为COLOR,
    36.         //这里除了颜色没有其他的输出，所以没有输出结构体
    37.         float4 frag(vertexOutput input) : COLOR
    38.         //此函数的形参类型为顶点着色器的输出结构体，没有语义
    39.         //原因就在于片段着色器位于顶点着色器的下一个环节，参数按照这个顺序传递
    40.         {
    41.             //由于col属性已经在顶点着色器中计算，直接返回进入下一环节
    42.             //下一环节是什么这里不探讨了
    43.             return input.col;
    44.         }
    45.         ENDCG
    46.         }
    47.     }
    48.     //如果以上SubShader渲染失败则回滚采用Diffuse
    49.     FallBack "Diffuse"
    50. }

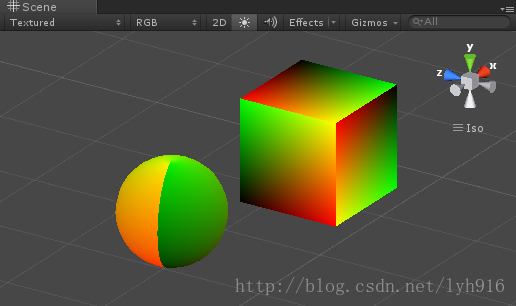

    2.模型纹理坐标与颜色的映射

    [csharp]  view plain  copy
    1. Shader "Custom/RGBCube" {
    2.     SubShader
    3.     {
    4.         Pass{
    5.         CGPROGRAM
    6.         #pragma vertex vert
    7.         #pragma fragment frag
    8.         #include "UnityCG.cginc"
    9.         struct vertexOutput {
    10.         float4 pos : SV_POSITION;
    11.         float4 col : TEXCOORD0;
    12.         };
    13.         vertexOutput vert(appdata_full input)
    14.         {
    15.             vertexOutput output;
    16.             output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    17.             output.col = input.texcoord;
    18.             return output;
    19.         }
    20.         float4 frag(vertexOutput input) : COLOR
    21.         {
    22.             return input.col;
    23.         }
    24.         ENDCG}
    25.     }
    26.     //如果以上SubShader渲染失败则回滚采用Diffuse
    27.     FallBack "Diffuse"
    28. }


    3.假彩色效果

    [csharp]  view plain  copy
    1. Shader "Custom/RGBCube" {
    2.     SubShader
    3.     {
    4.         Pass{
    5.         CGPROGRAM
    6.         #pragma vertex vert
    7.         #pragma fragment frag
    8.         #include "UnityCG.cginc"
    9.         struct vertexOutput {
    10.         float4 pos : SV_POSITION;
    11.         float4 col : TEXCOORD0;
    12.         };
    13.         vertexOutput vert(appdata_full input)

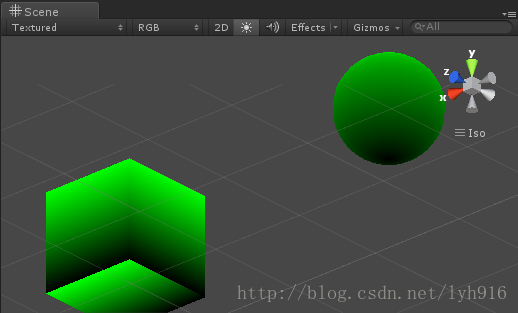

    14.         {
    15.             vertexOutput output;
    16.             output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    17.             output.col = float4(0.0, input.texcoord.y, 0.0, 1.0);
    18.             return output;
    19.         }
    20.         float4 frag(vertexOutput input) : COLOR
    21.         {
    22.             return input.col;
    23.         }
    24.         ENDCG}
    25.     }
    26.     //如果以上SubShader渲染失败则回滚采用Diffuse
    27.     FallBack "Diffuse"
    28. }

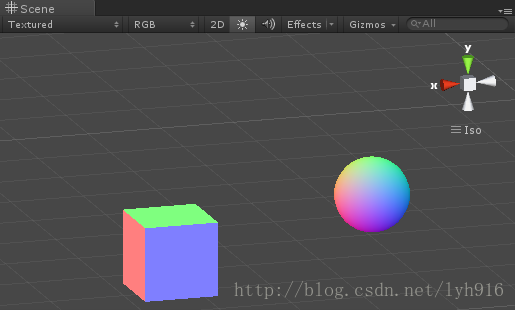

    4.法向量与颜色的映射

    [csharp]  view plain  copy
    1. Shader "Custom/RGBCube" {
    2.     SubShader
    3.     {
    4.         Pass{
    5.         CGPROGRAM
    6.         #pragma vertex vert
    7.         #pragma fragment frag
    8.         #include "UnityCG.cginc"
    9.         struct vertexOutput {
    10.         float4 pos : SV_POSITION;
    11.         float4 col : TEXCOORD0;
    12.         };
    13.         vertexOutput vert(appdata_full input)
    14.         {
    15.             vertexOutput output;
    16.             output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    17.             output.col = float4((input.normal + float3(1.0, 1.0, 1.0)) / 2.0, 1.0);
    18.             return output;
    19.         }
    20.         float4 frag(vertexOutput input) : COLOR
    21.         {
    22.             return input.col;
    23.         }
    24.         ENDCG}
    25.     }
    26.     //如果以上SubShader渲染失败则回滚采用Diffuse
    27.     FallBack "Diffuse"
    28. }

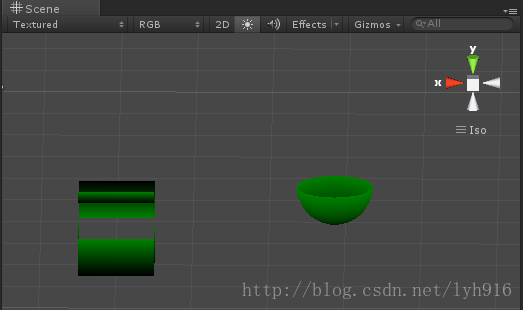

    5.裁剪效果

    [csharp]  view plain  copy
    1. Shader "Custom/RGBCube" {
    2.     SubShader
    3.     {
    4.         Pass{
    5.         Cull Off // 关掉裁剪模式，作用后面再说
    6.         CGPROGRAM
    7.         #pragma vertex vert
    8.         #pragma fragment frag
    9.         #include "UnityCG.cginc"
    10.         struct vertexOutput {
    11.             float4 pos : SV_POSITION;
    12.             //由顶点着色器输出mesh信息中的纹理坐标，这个坐标是以对象为坐标系的
    13.             float4 posInObjectCoords : TEXCOORD0;
    14.         };
    15.         vertexOutput vert(appdata_full input)
    16.         {
    17.             vertexOutput output;
    18.             output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    19.             //直接把texcoord传递给片段着色器
    20.             output.posInObjectCoords = input.texcoord;
    21.             return output;
    22.         }
    23.         float4 frag(vertexOutput input) : COLOR
    24.         {
    25.             //当坐标的y值大于0.5的时候擦除片段
    26.             if (input.posInObjectCoords.y > 0.5)
    27.             {
    28.                 discard;
    29.             }
    30.
    31.             //其余部分仍然按y值大小生成经度绿色球
    32.             return float4(0.0, input.posInObjectCoords.y , 0.0, 1.0);
    33.         }
    34.         ENDCG
    35.         }
    36.     }
    37.     //如果以上SubShader渲染失败则回滚采用Diffuse
    38.     FallBack "Diffuse"
    39. }

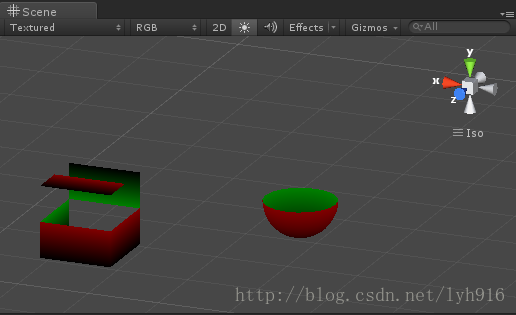

    6.内部裁剪与外部裁剪

    [csharp]  view plain  copy
    1. Shader "Custom/RGBCube" {
    2.     SubShader
    3.     {
    4.         Pass{
    5.         Cull front // 外部剪裁，那么这个通道可以理解为是给篮球的内表面上色
    6.         CGPROGRAM
    7.         #pragma vertex vert
    8.         #pragma fragment frag
    9.         #include "UnityCG.cginc"
    10.         struct vertexOutput {
    11.             float4 pos : SV_POSITION;
    12.             //由顶点着色器输出mesh信息中的纹理坐标，这个坐标是以对象为坐标系的
    13.             float4 posInObjectCoords : TEXCOORD0;
    14.         };
    15.         vertexOutput vert(appdata_full input)
    16.         {
    17.             vertexOutput output;
    18.             output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    19.             //直接把texcoord传递给片段着色器
    20.             output.posInObjectCoords = input.texcoord;
    21.             return output;
    22.         }
    23.         float4 frag(vertexOutput input) : COLOR
    24.         {
    25.             //当坐标的y值大于0.5的时候擦除片段
    26.             if (input.posInObjectCoords.y > 0.5)
    27.             {
    28.                 discard;
    29.             }
    30.
    31.             //其余部分仍然按y值大小生成经度绿色球
    32.             return float4(0.0, input.posInObjectCoords.y , 0.0, 1.0);
    33.         }
    34.         ENDCG
    35.         }
    36.
    37.         Pass{
    38.         Cull back //内部剪裁，那么这个通道可以理解为是给篮球的外表面上色
    39.         CGPROGRAM
    40.         #pragma vertex vert
    41.         #pragma fragment frag
    42.         #include "UnityCG.cginc"
    43.         struct vertexOutput {
    44.             float4 pos : SV_POSITION;
    45.             //由顶点着色器输出mesh信息中的纹理坐标，这个坐标是以对象为坐标系的
    46.             float4 posInObjectCoords : TEXCOORD0;
    47.         };
    48.         vertexOutput vert(appdata_full input)
    49.         {
    50.             vertexOutput output;
    51.             output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    52.             //直接把texcoord传递给片段着色器
    53.             output.posInObjectCoords = input.texcoord;
    54.             return output;
    55.         }
    56.         float4 frag(vertexOutput input) : COLOR
    57.         {
    58.             //当坐标的y值大于0.5的时候擦除片段
    59.             if (input.posInObjectCoords.y > 0.5)
    60.             {
    61.                 discard;
    62.             }
    63.
    64.             //其余部分仍然按y值大小生成经度红色球
    65.             return float4(input.posInObjectCoords.y, 0.0 , 0.0, 1.0);
    66.         }
    67.         ENDCG
    68.         }
    69.     }
    70.     //如果以上SubShader渲染失败则回滚采用Diffuse
    71.     FallBack "Diffuse"
    72. }

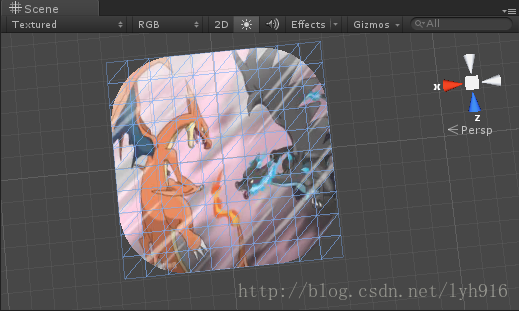

    7.圆角矩形

    [csharp]  view plain  copy
    1. Shader "Custom/RoundRect" {
    2.     Properties {
    3.         //两种内容模式，图片模式
    4.         _MainTex ("Base (RGB)", 2D) = "white" {}
    5.         //纯色模式
    6.         //_MainColor ("Color", COLOR) = (1,1,1,1)
    7.         //圆角半径，默认为0.1
    8.         _Radius("Radius",float) = 0.1
    9.     }
    10.     SubShader {
    11.
    12.         Pass{
    13.             CGPROGRAM
    14.             #pragma vertex vert
    15.             #pragma fragment frag
    16.
    17.             #include "UnityCG.cginc"
    18.             //获取3个属性 并传值到CG代码段
    19.             sampler2D _MainTex;
    20.             float _Radius;
    21.             float4 _MainColor;
    22.
    23.             struct vertexOutput {
    24.                 float4 pos : SV_POSITION;
    25.                 //由顶点着色器输出mesh信息中的纹理坐标，这个坐标是以对象为坐标系的
    26.                 float4 posInObjectCoords : TEXCOORD0;
    27.             };
    28.             vertexOutput vert(appdata_full input)
    29.             {
    30.                 vertexOutput output;
    31.                 output.pos = mul(UNITY_MATRIX_MVP, input.vertex);
    32.                 //直接把texcoord传递给片段着色器
    33.                 output.posInObjectCoords = input.texcoord;
    34.                 return output;
    35.             }
    36.
    37.             //片段着色器入口函数
    38.             float4 frag(vertexOutput input) : COLOR
    39.             {
    40.                 float4 c = tex2D(_MainTex, input.posInObjectCoords);//将图片信息按坐标转换成颜色
    41.                 //float4 c=_MainColor;  //纯色
    42.
    43.                 //x,y两个变元，区间均为[0,1]
    44.                 float x = input.posInObjectCoords.x;
    45.                 float y = input.posInObjectCoords.y;
    46.
    47.                 if (x < _Radius && y < _Radius)
    48.                 {
    49.                     if (pow((x - _Radius), 2) + pow(y - _Radius, 2) > pow(_Radius, 2))
    50.                         discard;
    51.                 }
    52.                 else if (x < _Radius && y > (1 - _Radius))
    53.                 {
    54.                     if (pow((x - _Radius), 2) + pow(y - (1 - _Radius), 2) > pow(_Radius, 2))
    55.                         discard;
    56.                 }
    57.                 else if (x > (1 - _Radius) && y < _Radius)
    58.                 {
    59.                     if (pow((x - (1 - _Radius)), 2) + pow(y - _Radius, 2) > pow(_Radius, 2))
    60.                         discard;
    61.                 }
    62.                 else if (x > (1 - _Radius) && y > (1 - _Radius))
    63.                 {
    64.                     if (pow((x - (1 - _Radius)), 2) + pow(y - (1 - _Radius), 2) > pow(_Radius, 2))
    65.                         discard;
    66.                 }
    67.                 return c;
    68.             }
    69.             ENDCG
    70.         }
    71.     }
    72.     FallBack "Diffuse"
    73. }

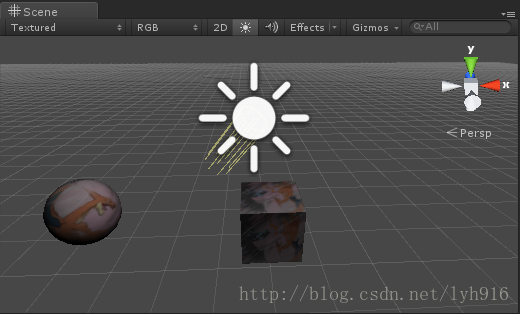

    8.漫反射

    [csharp]  view plain  copy
    1. Shader "Esfog/Diffuse"
    2. {
    3.     Properties
    4.     {
    5.         _MainTex ("Base (RGB)", 2D) = "white" {}
    6.     }
    7.     SubShader
    8.     {
    9.         Pass
    10.         {
    11.             Tags { "RenderType"="Opaque" "LightMode"="ForwardBase"}
    12.             CGPROGRAM
    13.             #pragma vertex vert
    14.             #pragma fragment frag
    15.             #include "UnityCG.cginc"
    16.
    17.             uniform sampler2D _MainTex;
    18.             uniform float4    _LightColor0;
    19.             struct VertexOutput
    20.             {
    21.                 float4 pos:SV_POSITION;
    22.                 float2 uv_MainTex:TEXCOORD0;
    23.                 float3 normal:TEXCOORD1;
    24.             };
    25.
    26.             VertexOutput vert(appdata_base input)
    27.             {
    28.                 VertexOutput o;
    29.                 o.pos = mul(UNITY_MATRIX_MVP,input.vertex);
    30.                 o.uv_MainTex = input.texcoord.xy;
    31.                 o.normal = normalize(mul(float4(input.normal,0),_World2Object));
    32.                 return o;
    33.             }
    34.
    35.             float4 frag(VertexOutput input):COLOR
    36.             {
    37.                 float3 normalDir = normalize(input.normal);
    38.                 float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
    39.                 float3 Kd = tex2D(_MainTex,input.uv_MainTex).xyz;
    40.                 float3 diffuseReflection = Kd * _LightColor0.rgb * max(0,dot(normalDir,lightDir));
    41.                 return float4(diffuseReflection,1);
    42.             }
    43.             ENDCG
    44.         }
    45.     }
    46.     FallBack "Diffuse"
    47. }

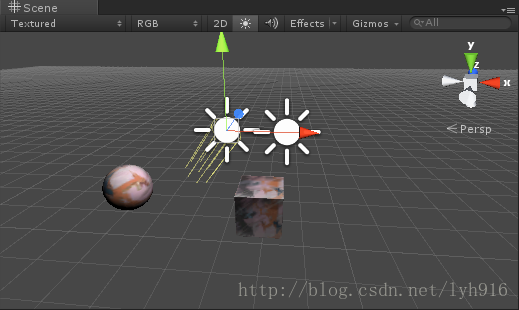

    9.多光源漫反射

    [csharp]  view plain  copy
    1. Shader "Esfog/Diffuse"
    2. {
    3.     Properties
    4.     {
    5.         _MainTex ("Base (RGB)", 2D) = "white" {}
    6.     }
    7.     SubShader
    8.     {
    9.         Pass
    10.         {
    11.             Tags { "RenderType"="Opaque" "LightMode"="ForwardBase"}
    12.             CGPROGRAM
    13.             #pragma vertex vert
    14.             #pragma fragment frag
    15.             #include "UnityCG.cginc"
    16.
    17.             uniform sampler2D _MainTex;
    18.             uniform float4    _LightColor0;
    19.             struct VertexOutput
    20.             {
    21.                 float4 pos:SV_POSITION;
    22.                 float2 uv_MainTex:TEXCOORD0;
    23.                 float3 normal:TEXCOORD1;
    24.             };
    25.
    26.             VertexOutput vert(appdata_base input)
    27.             {
    28.                 VertexOutput o;
    29.                 o.pos = mul(UNITY_MATRIX_MVP,input.vertex);
    30.                 o.uv_MainTex = input.texcoord.xy;
    31.                 o.normal = normalize(mul(float4(input.normal,0),_World2Object));
    32.                 return o;
    33.             }
    34.
    35.             float4 frag(VertexOutput input):COLOR
    36.             {
    37.                 float3 normalDir = normalize(input.normal);
    38.                 float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
    39.                 float3 Kd = tex2D(_MainTex,input.uv_MainTex).xyz;
    40.                 float3 diffuseReflection = Kd * _LightColor0.rgb * max(0,dot(normalDir,lightDir));
    41.                 return float4(diffuseReflection,1);
    42.             }
    43.             ENDCG
    44.         }
    45.
    46.         Pass
    47.         {
    48.             Tags { "RenderType"="Opaque" "LightMode"="ForwardAdd"}
    49.
    50.             //此通道的片段着色器输出颜色时帧缓存已经有了颜色，所以需要混合
    51.             //混合模式为1比1
    52.             Blend One One
    53.
    54.             CGPROGRAM
    55.             #pragma vertex vert
    56.             #pragma fragment frag
    57.             #include "UnityCG.cginc"
    58.
    59.             uniform sampler2D _MainTex;
    60.             uniform float4    _LightColor0;
    61.             struct VertexOutput
    62.             {
    63.                 float4 pos:SV_POSITION;
    64.                 float2 uv_MainTex:TEXCOORD0;
    65.                 float3 normal:TEXCOORD1;
    66.             };
    67.
    68.             VertexOutput vert(appdata_base input)
    69.             {
    70.                 VertexOutput o;
    71.                 o.pos = mul(UNITY_MATRIX_MVP,input.vertex);
    72.                 o.uv_MainTex = input.texcoord.xy;
    73.                 o.normal = normalize(mul(float4(input.normal,0),_World2Object));
    74.                 return o;
    75.             }
    76.
    77.             float4 frag(VertexOutput input):COLOR
    78.             {
    79.                 float3 normalDir = normalize(input.normal);
    80.                 float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
    81.                 float3 Kd = tex2D(_MainTex,input.uv_MainTex).xyz;
    82.                 float3 diffuseReflection = Kd * _LightColor0.rgb * max(0,dot(normalDir,lightDir));
    83.                 return float4(diffuseReflection,1);
    84.             }
    85.             ENDCG
    86.         }
    87.     }
    88.     FallBack "Diffuse"
    89. }


    10.逐顶点的镜面反射
  • 相关阅读:
    从坐标系图中理解“空间变换”
    Normal Map中的值， Tangent Space， 求算 Tangent 与 Binormal 与 TBN Matrix
    A Personal Understanding to Matrix Transformation in Graphics
    [转] 双数组前缀树
    [转] Hive简介
    [转] 远程访问服务器Jupyter Notebook的两种方法
    [转] LSTM中的pack和pad
    [转] Beam Search
    [转] linux提示符过长tips
    [转] batch normalization相关
  • 原文地址：https://www.cnblogs.com/jrmy/p/14316290.html
Copyright © 2011-2022 走看看
