MFC界面分割以及挂载

 MFC中文档与视图（二）

Last Edit 2013/11/19

这篇主要是介绍一下怎么去分割视图。

视图的分割分为:动态分割，静态分割。所谓的静态分割是指软件一启动视图就分割完成，而动态分割是在使用过程中动态的去实现的。大家可能都用过Word里面拆分窗口，这就是动态分割的一个例子。



要实现分割要使用到MFC中一个CSplitterWnd类

常用的几个函数。

Create是动态分割用到的函数

1.
   virtual BOOL Create(
2.
   CWnd* pParentWnd,//分割窗口的父窗口框架
3.
   int nMaxRows, //最大的行 最大为2
4.
   int nMaxCols, //最大的列 最大为2
5.
   SIZE sizeMin, //规定一个窗口的最小尺寸，要是小于这个尺寸，分割的窗口就不会显示
6.
   CCreateContext* pContext, //上下文
7.
   DWORD dwStyle = WS_CHILD | WS_VISIBLE | WS_HSCROLL | WS_VSCROLL | SPLS_DYNAMIC_SPLIT,
8.
   UINT nID = AFX_IDW_PANE_FIRST
9.
   );

CreateStatic创建静态窗口函数，参数含义同上。

1.
   virtual BOOL CreateStatic(
2.
   CWnd* pParentWnd,
3.
   int nRows,
4.
   int nCols,
5.
   DWORD dwStyle = WS_CHILD | WS_VISIBLE,
6.
   UINT nID = AFX_IDW_PANE_FIRST
7.
   );

CreateView为分割出来的区域创建指定的视图类

1.
   virtual BOOL CreateView(
2.
   int row,
3.
   int col,
4.
   CRuntimeClass* pViewClass,
5.
   SIZE sizeInit,
6.
   CCreateContext* pContext
7.
   );

一、动态分割的实现过程



       创建动态分割窗口的步骤为：

       1. 在父框架类中定义一个CSplitterWnd类型的成员对象。

       2. 重载父框架类的CFrameWnd::OnCreateClient成员函数。

       3. 在重载的CFrameWnd::OnCreateClient函数中调用CSplitterWnd成员对象的Create函数。

      在CFrameWnd::OnCreateClient添加如下代码

return m_wndSplitter.Create(this,2, 2, CSize(10, 10), pContext);

二、静态分割的实现过程

       创建静态分割窗口的步骤为：

       1. 在父框架类中定义一个CSplitterWnd类型的成员对象。

       2. 重载父框架类的CFrameWnd::OnCreateClient成员函数。

       3. 在重载的CFrameWnd::OnCreateClient函数中调用CSplitterWnd成员对象的CreateStatic成员函数，然后可以调用CSplitterWnd成员对象的CreateView成员函数为每个窗格创建视图。

1.
   CRect m_crect;
2.
   GetClientRect(&m_crect);
3.

4.
   if (!m_wndSpliter.CreateStatic(this,2,1))
5.
   {
6.
   return FALSE;
7.
   }
8.
   if (!m_wndSpliter.CreateView(0,0,RUNTIME_CLASS(CmyWindowView),CSize(m_crect.Width(),m_crect.Height()/2),pContext))
9.
   {
10.
    return FALSE;
11.
    }
12.

13.
    if (!m_wndSpliter.CreateView(1,0,RUNTIME_CLASS(CmyWindowView),CSize(m_crect.Width(),m_crect.Height()/2),pContext))
14.
    {
15.
    return FALSE;
16.
    }
17.
    return TRUE;

三、综合实例

下面的这个实例是从网上看来的，记录一下，以便以后好查找。实现过程基本是按照作者的思路来的。

添加视图类

需要为3个窗格添加3个视图类。CLeftFormView、CTopListView、CBottomEditView，其基类分别为CFormView、CListView和CEditView。（注意是MFC类）

1、CLeftFormView类的实现

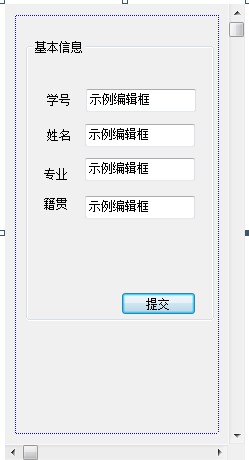

A、 添加对话框资源模板：添加CLeftFormView类之前，首先要向工程中添加CLeftFormView视图中对话框模板，如下图所示：

       对话框模板的ID为“IDD_DIALOG1”，其Style属性设置为“Child”，Bolder属性设置为“None”。

B、添加CLeftFormView类。执行“Insert”→“New Class”菜单命令，弹出“New Class”对话框，在其中的Name编辑框中输入类名“CLeftFormView”，在Base Class列表框中选择基类“CFormView”选项，在Dialog ID列表框中选择“IDD_DIALOG1”对话框资源。单击Ok即可实现CLeftFormView类的添加。

C、添加CLeftFormView类的相关资源：利用Class Wizard在CLeftFormView中，为对话框模板的4个编辑控件分别添加CString类型的成员变量m_Num、m_Name、m_Magor、m_Home，并为“提交”按钮添加BN_CLICKED消息响应函数OnSubmit()。

2、CTopListView类的实现

  同样使用“New Class”对话框，添加CTopListView类，将其基类选择类型为CListView。然后使用Class Wizard重载该类的PreCreateWindow()函数，在其中定义列表视的类型，代码如下：

1.
   BOOLCTopListView::PreCreateWindow(CREATESTRUCT& cs)
2.
   {
3.
   // TODO: Add your specialized code hereand/or call the base class
4.
   cs.style=cs.style|LVS_REPORT;// 设置成报告列表的显示形式
5.

6.
   return CListView::PreCreateWindow(cs);
7.
   }

使用Class Wizard重载CTopListView类的OnInitialUpdate()函数，在其中添加列表的表头，代码如下：

1.
   voidCTopListView::OnInitialUpdate()
2.
   {
3.
   CListView::OnInitialUpdate();
4.
   // TODO: Add your specialized code hereand/or call the base class
5.
   CString m_ColumnLabelStr[]={"学号","姓名","专业","籍贯"}; //表头字段
6.
   CListCtrl & listctrl=GetListCtrl();//获取列表的控件
7.
   DWORD dwStyle =listctrl.GetExtendedStyle();
8.
   dwStyle|= LVS_EX_FULLROWSELECT; // 选中某行使整行高亮（只适用与report风格的listctrl）
9.
   dwStyle |= LVS_EX_GRIDLINES;
10.
    dwStyle |=LVS_EX_UNDERLINEHOT;
11.
    listctrl.SetExtendedStyle(dwStyle);//列表风格
12.
    int width[6]={80,80,110,150};
13.
    for(int i=0;i<4;i++)
14.
    {
15.
    listctrl.InsertColumn(i,m_ColumnLabelStr[i],LVCFMT_LEFT,width[i]);//设置表头
16.
    ｝
17.
    }

3、CBottomEidtView类的实现

同样使用New Class对话框，添加CBottomEditView类，将其基类选择为“CEditView”。而后使用Class Wizard重载该类的OnInitialUpdate()函数，在其中实现初始化设置，代码如下

1.
   void CBottomEditView::OnInitialUpdate()
2.
   {
3.
   CEditView::OnInitialUpdate();
4.
   //TODO: Add your specialized code here and/or call the base class
5.
   CEdit &mEdit=GetEditCtrl(); //获取编辑视图的控件
6.
   mEdit.SetWindowText("等待用户输入学生的信息！");//设置显示信息
7.
   mEdit.EnableWindow(FALSE);//编辑控件不可编辑
8.
   }

静态分割窗口的实现

窗口的分割过程中是首先在主框架CMainFrame中，将窗口分割成上下两个窗格，对应的视图分别为CGuoView和CBottomEditView。而后，再在CGuoView视图中将窗格分为左右两个窗格，对应的视图分别为CLeftFormView和CTopListView，实现过程如下。

1、 在CMainFrame类的头文件中，声明一个CSplitterWnd类的成员变量m_wndSplitter1，用于第一个窗口的分割

  CSplitterWnd    m_wndSplitter1; //用于产生第一次的静态的分割

2、 使用Class Wizard重载CMainFrame类的OnCreateClient()函数，在其中实现第一次的窗口分割

1.
   BOOLCMainFrame::OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext)
2.
   {
3.
   //TODO: Add your specialized code here and/or call the base class
4.
   CRect rect;
5.
   GetClientRect(&rect); //产生第一次静态分割
6.
   m_wndSplitter1.CreateStatic(this, //父窗口指针
7.
   2,1); //行数与列数
8.
   m_wndSplitter1.CreateView(0,0, //窗格的行列序数
9.
   RUNTIME_CLASS(CGuoView),//视图类
10.
    CSize(rect.Width(),rect.Height()-rect.Height()/5),pContext);//父窗口创建参数
11.
    m_wndSplitter1.CreateView(1,0,RUNTIME_CLASS(CBottomEditView),
12.
    CSize(rect.Width(),rect.Height()/5),pContext);
13.
    //不在调用基类的OncreateClient函数
14.
    return true;
15.
    }

包含相应的头文件，在MainFrame.cpp文件的开始加入下列语句

#include "GuoView.h"

#include "BottomEditView.h"

3、 在视图窗口类CGuoView的头文件中声明一个CSplitterWnd类的成员变量m_wndSplitter2，用于第二次窗口分割。

protected:

     CSplitterWnd m_wndSplitter2; //用于第二次窗口的分割

4、 使用Class Wizard重载CGuoView类的OnCreateClient()和OnSize()函数，实现窗口第二次分割并设置窗格的大小。

1.
   int CGuoView::OnCreate(LPCREATESTRUCT lpCreateStruct)
2.
   {
3.
   if(CView::OnCreate(lpCreateStruct) == -1)
4.
   return-1;
5.
   //TODO: Add your specialized creation code here
6.
   CRectrect;
7.
   GetClientRect(&rect); // 获得窗口的创建信息指针
8.
   CCreateContext *pContext=(CCreateContext *)lpCreateStruct->lpCreateParams;
9.
   m_wndSplitter2.CreateStatic(this,1,2);//产生第二次的静态分割
10.
    //为第一个窗格产生视图
11.
    m_wndSplitter2.CreateView(0,0,//窗口的行列序数
12.
    RUNTIME_CLASS(CLeftFormView),//视图类
13.
    CSize(rect.Width()/4,rect.Height()),//
14.
    pContext);
15.
    //为第二个窗格产生视图
16.
    m_wndSplitter2.CreateView(0,1,RUNTIME_CLASS(CTopListView),CSize(1,1),pContext);
17.
    return0;
18.
    }

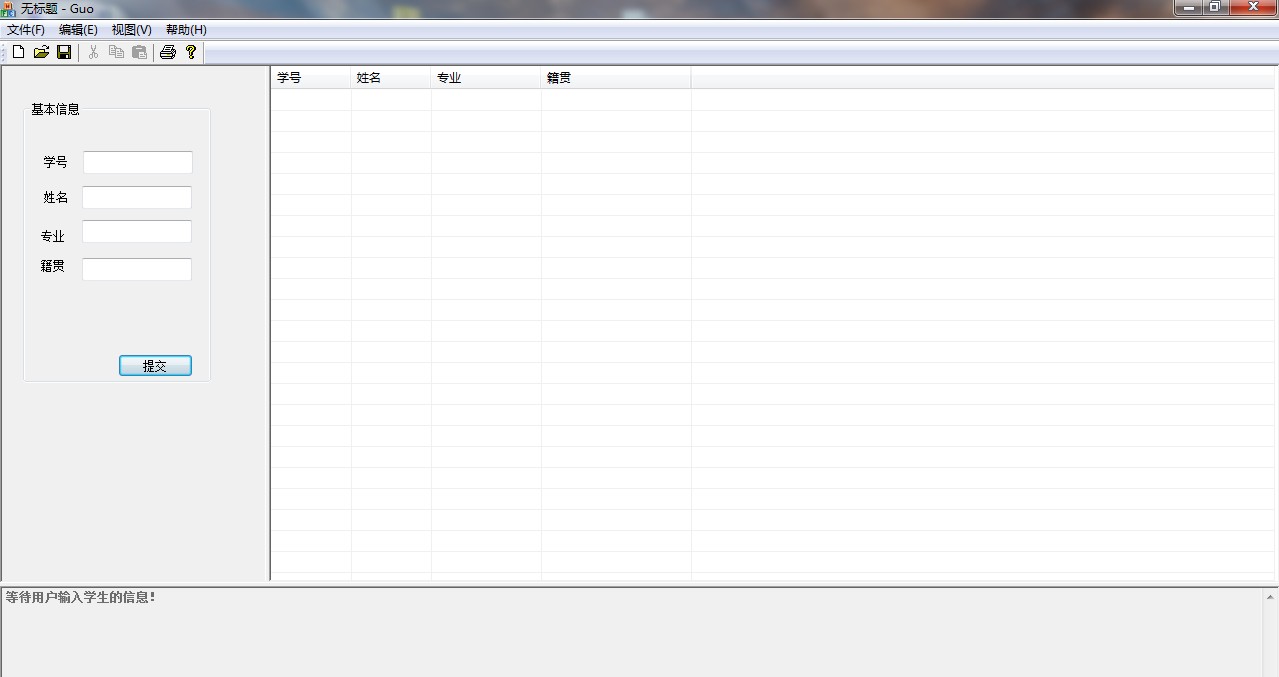

至此，窗口的分割完成，编译运行程序，就会发现三叉窗口已经实现。如果在编译连接程序的时候出现如下面的错误：

c:documents and settingschenqi桌面guoguoview.h(23) :error C2143: syntax error : missing ';' before '*'

c:documents and settingschenqi桌面guoguoview.h(23) :error C2501: 'CGuoDoc' : missing storage-class or type specifiers

c:documents and settingschenqi桌面guoguoview.h(23) :error C2501: 'GetDocument' : missing storage-class or type specifiers

则可以在CGuoView类头文件的前面加上这么一句class CGuoDoc; 就没有问题了。
