  • 使用Visio—UML画类图

            在一个VS工程中,由于类的个数较多,而参数描述不是特别清晰。若此工程的生命周期较长,则有必要对工程进行完整分析,给出完整的文档。需要画出类图,并对每个成员进行详细描述。


    一、画出类图


            在VIsio中,新建软件—UML模型图;在UML静态结构下,列出了各种静态结构;

            在模型资源管理器中,右键顶层包,选择 新建——类,可建立一个空类,在图表中显示顶层包

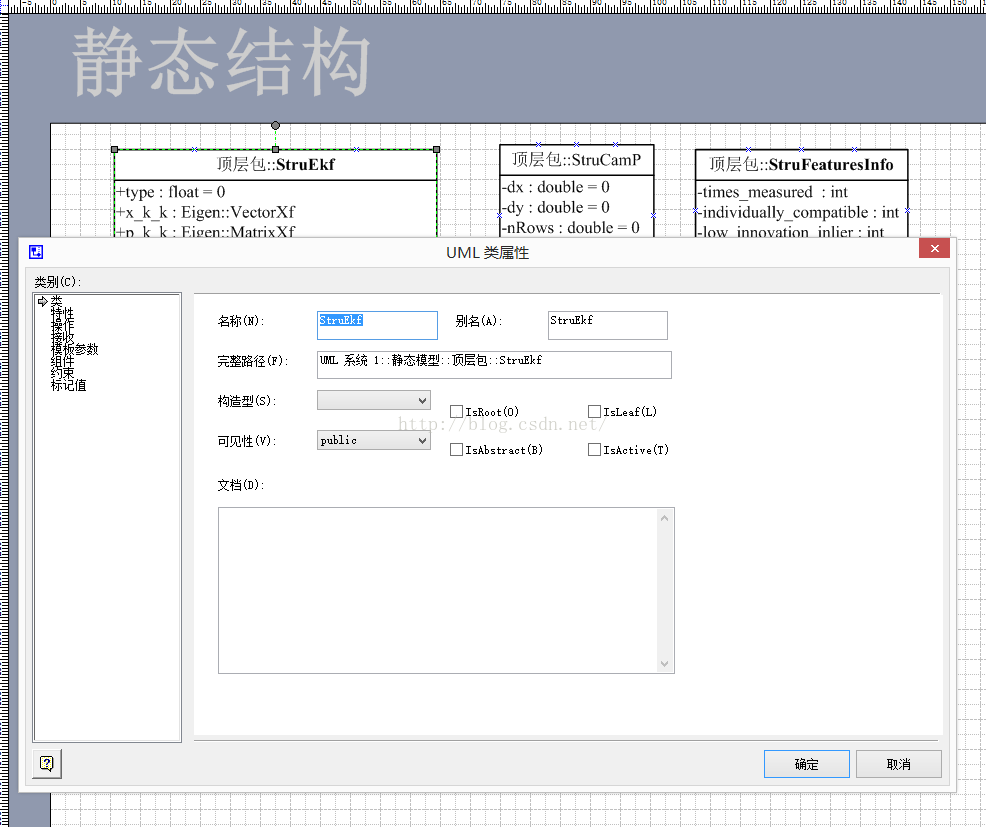

            双击建立好的类,或者右键-属性,可以对类进行编辑;

            选择类别 第二行——特性,便可以添加类成员;




             Visio的预定义类型包含了C++、VB、C#等基本类型,而自己设计的类和结构体有时包含了其他类型,这就需要自己定义数据类型,并在UML设置特定显示。


    二、建立自定义数据类型


              选择界面选项:UML——包,显示UML包的属性;

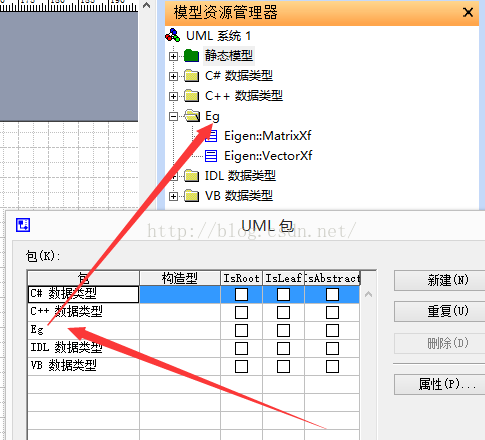

              选择新建,在 包 这个属性栏自己命名 自己声明的包空间:比如Eigen

              建立完成后,在模型资源管理器 里面显示出了自己建立的包空间

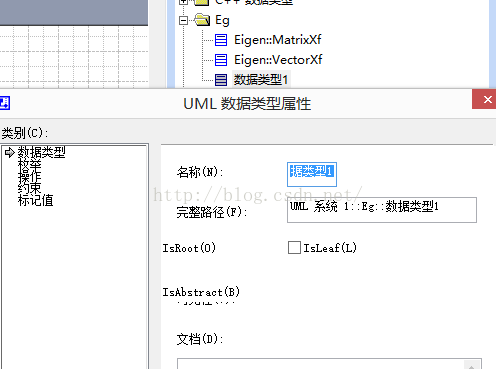

               右键包空间名,可建立新的数据类型,

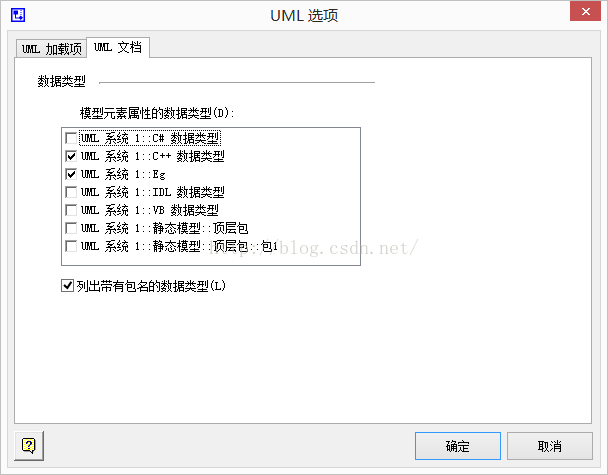

             选择界面UML选项:UML——选项, UML文档标签,设定使用时显示的数据选项




    三、建立成员变量

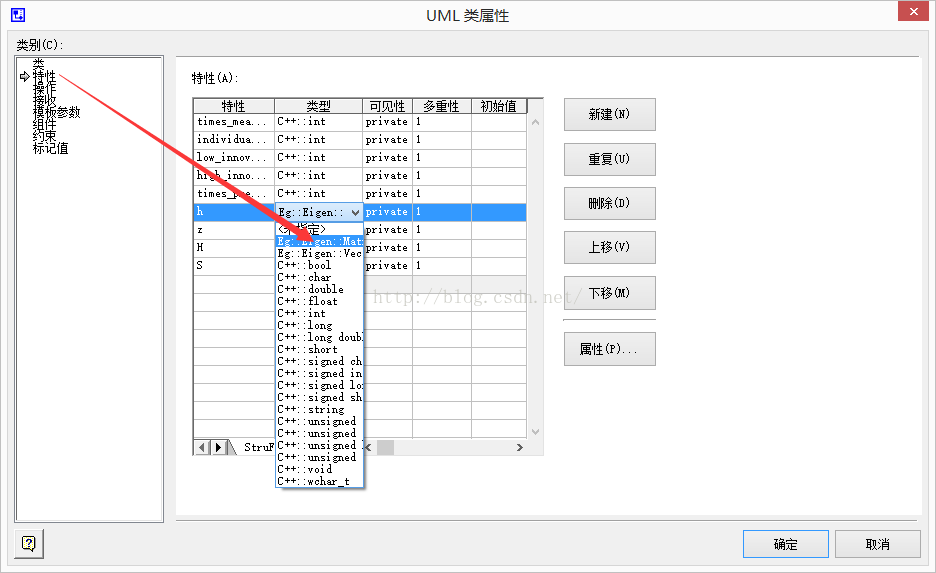

             建立好自定义数据类型后,可以添加自定义的数据成员:

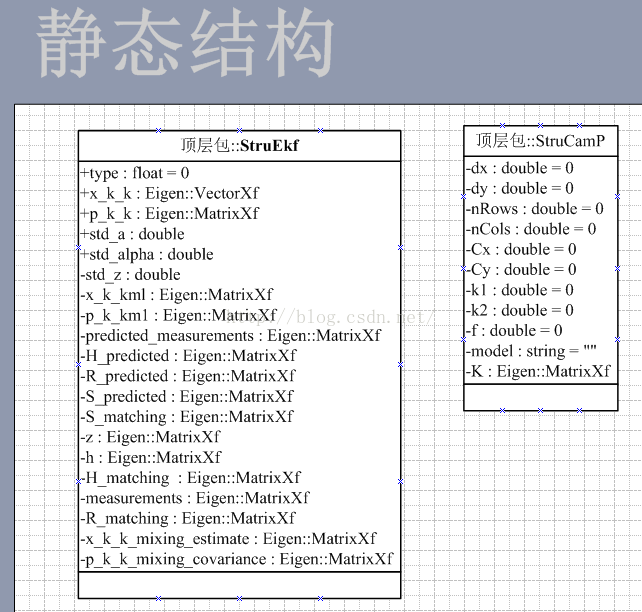

    最后,在UML显示的类图为,



             其中成员前面的 +为属性为Public; -为属性Private; #为属性protect。
