Chisel3

https://mp.weixin.qq.com/s/LKiXUgSnt3DzgFLa9zLCmQ



简单的寄存器在时钟的驱动下，逐个往下传值。



参考链接：

https://github.com/ucb-bar/chisel-tutorial/blob/release/src/main/scala/examples/ShiftRegister.scala



1. 引入Chisel3



​​



2. 继承自Module类



​​



3. 定义输入输出接口



​​

创建各项输入输出接口。



这些接口都是无符号整型数：val in = Input(UInt(1.W))

a. 使用1.W表示位宽为1位；

b. 使用UInt创建无符号整型数；

c. 使用Input/Output表示接口方向；

d. val 关键字表明定义的变量是所属匿名Bundle子类的数据成员；



4. 内部连接



​​

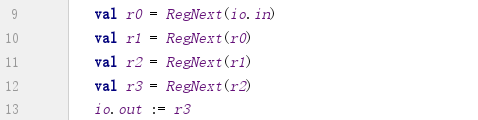

使用RegNext()创建寄存器。总共创建了4个寄存器，逐个相连，在时钟的驱动下，向下传值。最终从模块输出端口输出。



RegNext(arg)创建一个寄存器，作为arg的下一级。即：arg的值，在经过一个时钟之后，才会传到所创建的寄存器。从意义上讲，命名为RegNextOf()更为达意，但不如RegNext()简洁。熟悉之后并不影响理解。



如：val r1 = RegNext(r0)

可以理解为：val r1 = RegNextOf(r0)

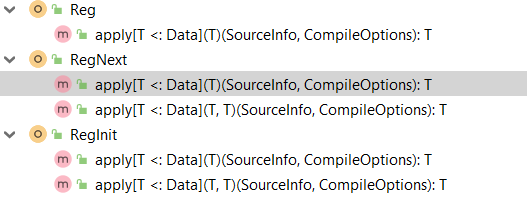

定义寄存器可以使用如下方法：



​​

a. Reg(): 创建一个孤立的寄存器，后续用于连接和存值；

b. RegNext(): 基于现有变量，创建一个下级寄存器；

c. RegInit(): 创建一个带初值的寄存器；

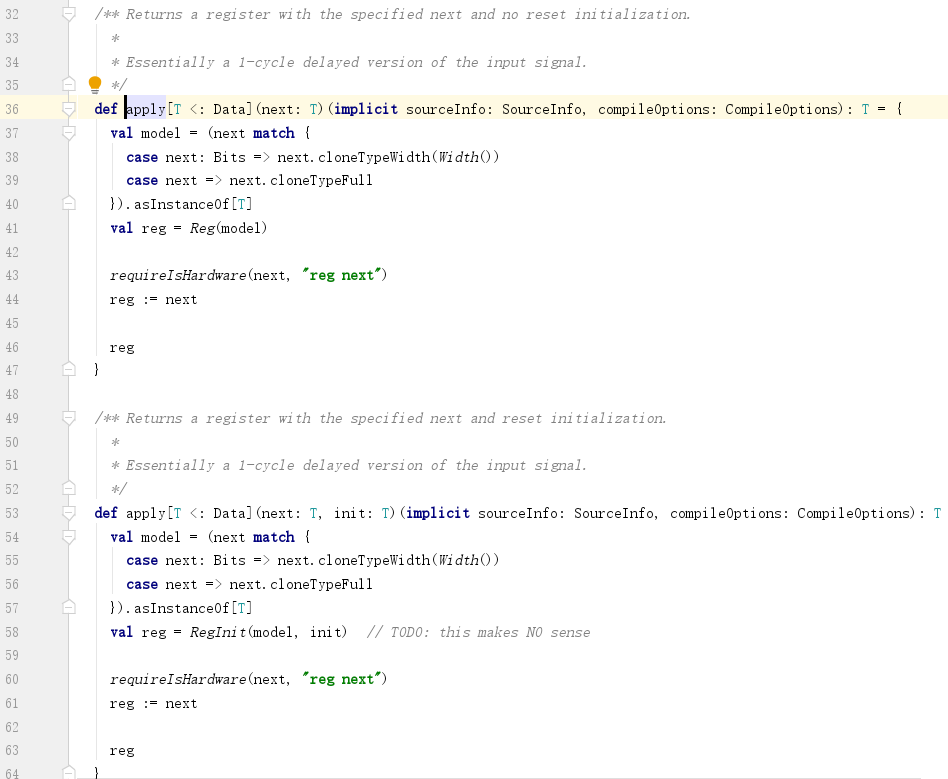

其中RegNext()根据是否带初始值，有两种方法：

​​

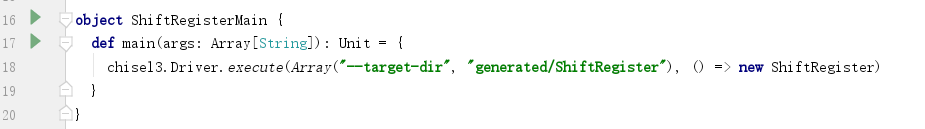

5. 生成Verilog



​​



可以直接点运行符号运行。



也可以使用sbt shell执行：

略

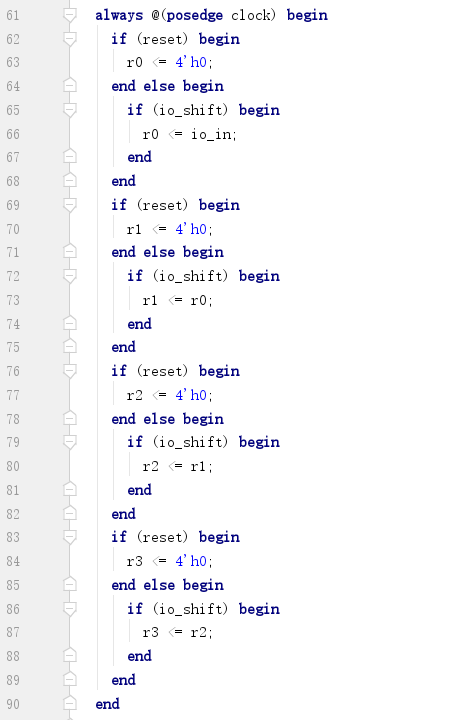

生成Verilog如下：

​​



6. 测试



略





7. 附录



ShiftRegister.scala:



import chisel3._

class ShiftRegister extends Module {
val io = IO(new Bundle {
val in = Input(UInt(1.W))
val out = Output(UInt(1.W))
})
val r0 = RegNext(io.in)
val r1 = RegNext(r0)
val r2 = RegNext(r1)
val r3 = RegNext(r2)
io.out := r3
}

object ShiftRegisterMain {
def main(args: Array[String]): Unit = {
chisel3.Driver.execute(Array("--target-dir", "generated/ShiftRegister"), () => new ShiftRegister)
}
}
