个人梳理如有不对 请及时指正 欢迎大家 编辑更新此文档
系统目标
系统目标:
对接第三方支付系统 为系统平台提供统一的支付中间件.
技术栈使用情况:
Springboot + mybaties + redis + rocketMQ + mysql.
支付系统设计原则和思路
整体设计中，有以下几个原则
统一，兼顾方便
首要是统一, 对各种应用提供统一使用入口，其次是方便,不需要额外的入侵即可使用支付功能
接口的升级或改动需要兼容历史版本
易拓展
支持拓展其他支付方式接入以及未来自己实现支付功能
支持，而不是决策
不替使用方应用决策,不掺杂使用方应用和其他模块业务逻辑处理 (必须传递消息时使用MQ 解耦)
少即是多, 侧重成长性, 慎重修改API
每添加一个字段(接口)都要谨慎, 加后无法再删, 对扩展开放, 修改封闭
同一个接口 不同的参数可以实现不同的功能 如 getPayInfo 带 支付方式 需要去查第三方支付状态
支付系统目前流程
支付系统主流程
这期间发生了什么?
准备工作: 账单结算完成,调用生成支付信息接口.
第一步 : 客户端点击确认支付 —> 请求后台预支付接口(检查订单状态 )
第二步: 根据后台返回状态码 做后续处理
第三步: 可以拉起支付时 —> 拉起支付让用户选择支付方式 —> 请求支付接口(检查订单状态,获取SDK 需要的签名 )
第四步: 后台返回正确的签名 客户端拉起第三方支付 SDK 界面
第五步: 用户使用支付工具 成功付款
第六步: 客户端显示支持成功并查询后台支付状态(如果异步回调未到后台 主动查询第三方并更新订单支付信息)
那么处理阶段到底做了什么呢?
这里在讲下微信和支付宝 官网描述的支付流程

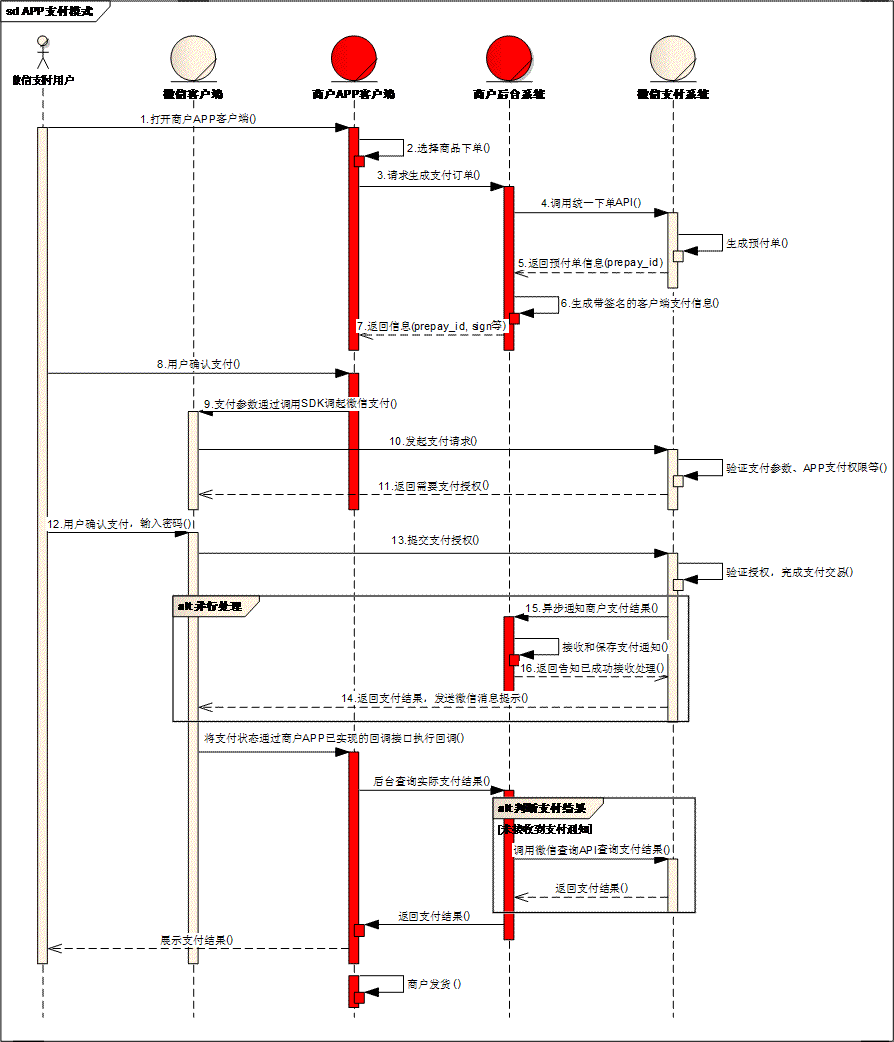

微信官网这样说:
https://pay.weixin.qq.com/wiki/doc/api/app/app.php?chapter=9_3&index=5
第三步和第四步详细讲过程如下:
1.支付系统和微信后台交互生成订单，微信后台给业务服务器一个预交易订单号
2.支付系统给你的App预交易订单号和签名信息—> App去调起微信支付
3.App听过微信SDK 调起微信App支付，微信App把预交易订单号和订单签名信息给传给 微信服务器
4.微信App接收微信服务器支付结果 , 微信App告知App支付支付结果，同时微信后台异步告知支付系统支付结果
整个故事情节大概是这样的

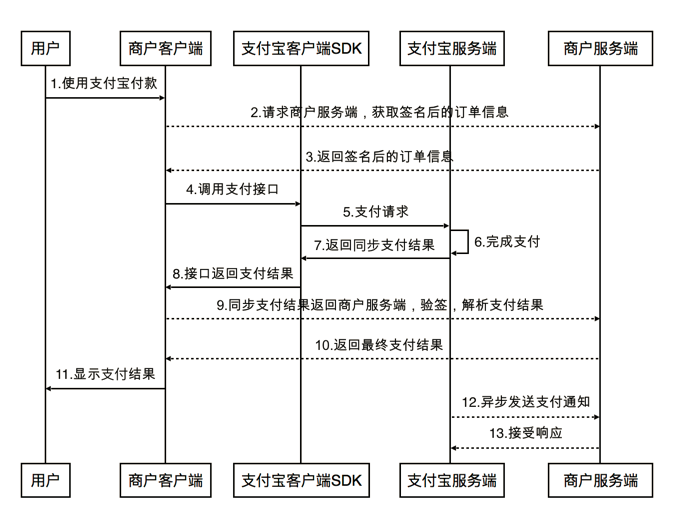

支付宝官网这样说:
梳理一下步骤：
1.支付系统做好订单信息，安全签名后发给App（支付系统负责RSA加密）
2.App拿着订单信息和签名，通过SDK调起支付宝App ,支付宝 app去请求支付宝服务器 完成支付（支付宝 App解密订单信息，确认订单安全）
3.支付宝App通知 客户端的App支付完成；同时，支付宝后台服务异步通知支付系统后台支付完成）
整个流程涉及到你和支付宝双方的App，双方的后台服务器，故事情节大概可以这样理解
奉上支付宝 开发者文档: https://docs.open.alipay.com/api_1/alipay.trade.pay/
个人梳理如有不对 请及时指正 欢迎大家 编辑更新此文档
PS. 支付返回状态码
状态码 | msg |
|---|---|
| 0 | 支付成功 |
411 | 订单已支付 |
413 | 订单已关闭 |
415 | 校验订单信息失败(未到支付状态/未查询到订单) |
420 | 支付渠道错误 |
421 | MQ广播通知错误 |
999 | 操作失败 |
