通用异步收发器简称UART（Universal Asynchronous Receiver/Transmitter)，它用来传输串行数据：发送数据时，CPU将并行数据写入UART，UART按照一定的格式在一根电线上串行发出；接收数据时，UART检测另一根电线上的信号，将串行数据收集放在缓冲区中，CPU就可以读取UART获得这些数据。串口之间以全双工方式传输数据，最精简的连线只有三根线：TxD用于发送数据，RxD用于接收数据，Gnd用于给双方提供参考电平，连线如下图：
UART使用标准的TTL/CMOS逻辑电平（0-5V、0-3.3V、0-2.5V、0-1.8V）来表示数据，高电平表示1，低电平表示0。为了增强数据的抗干扰能力、提高传输长度，通常将TTL/CMOS逻辑电平转换为RS232逻辑电平，3-12V表示0，-3--12V表示1。
TxD、RxD数据线以‘位’为最小单位传输数据。帧由具体完整意义的、不可分割的若干位组成，它包含开始位、数据位、校验位、停止位。发送数据之前UART之间要约定好数据的传输速率（每位所占用的时间，其倒数称为波特率）、数据的传输格式（有多少数据位、是否使用校验位、是奇校验还是偶校验，有多少个停止位）。
数据传输如下图：
（1）、平时数据线处于“空闲”状态（1状态）
（2）、当要发送数据时，UART改变TxD数据线的状态（变为0状态）并维持1位的时间，这样接收方检测到开始位后，再等待1.5位的时间就开始一位一位地检测数据线的状态得到所传输的数据。
（3）、UART一帧中可以有5、6、7、8位数据，发送方一位一位地改变数据线的状态将它们发送出去，首先发送最低位。
（4）、如果使用校验功能，UART在发送完数据后，还要发送1个校验位。有两种校验法：奇校验、偶校验（数据位连同校验位中，“1”的数目是奇数还是偶数）。
（5）、最后，发送停止位，数据线恢复到“空闲”状态。停止位的长度有3种：1位、1.5位、2位。
二、S3C2440 UART的特性
s3c2440中UART，有三个独立的通道，每个通道都可以工作于中断模式或DMA模式，即UART可以发出中断或DMA请求以便在UART、CPU间传输数据。UART由波特率发生器、发送器、接收器和控制逻辑组成。
使用系统时钟时，s3c2440可以达到115.2Kbit/s；s3c2440UART的FIFO深度为64字节。发送数据时，CPU先将数据写入发送FIFO中，然后UART会自动将FIFO中的数据复制到“发送移位器”中，发送移位器将数据一位一位地发送到TxD数据线上（根据设定的格式，插入开始位、校验位、停止位）。接收数据时，“接收移位器”将RxD数据线上的数据一位一位接收进来，然后复制到接收FIFO，CPU即可从中读取数据。
UART结构图
三、s3c2440UART的使用
在使用UART之前需要设置波特率、传输格式（有多少个数据位、是否使用校验位、是奇校验还是偶校验、有多少个停止位、是否使用流量控制）；对于s3c2440还要设置相应的管脚位UART功能、选择UART通道工作模式为中断模式还是DMA模式，设置好后，往某个寄存器写入数据即可发送，读取某个寄存器即可得到接收到的数据。可以查询状态寄存器或设置中断来获知数据是否已经发送完毕、是否已经接收完毕。
具体操作方法：
1、将所涉及的UART通道管脚设为UART功能
比如UART0，GPH2、GPH3分别用作TxD0、RxD0，要使用串口通道0时，先设置GPHCON寄存器将GPH2、GPH3引脚功能设置为TxD0、RxD0。
2、UBRDIVn寄存器：设置波特率
s3c2440UART的时钟源有三种选择：FLCK/n(n值通过UCON0-UCON2联合设置)、UEXTCLK、PCLK。
根据给定的波特率、所选择的的时钟源的频率。可以通过以下公式计算UBRDIVn寄存器（n为0-2）的值，
给出了计算公式、例子及误差计算

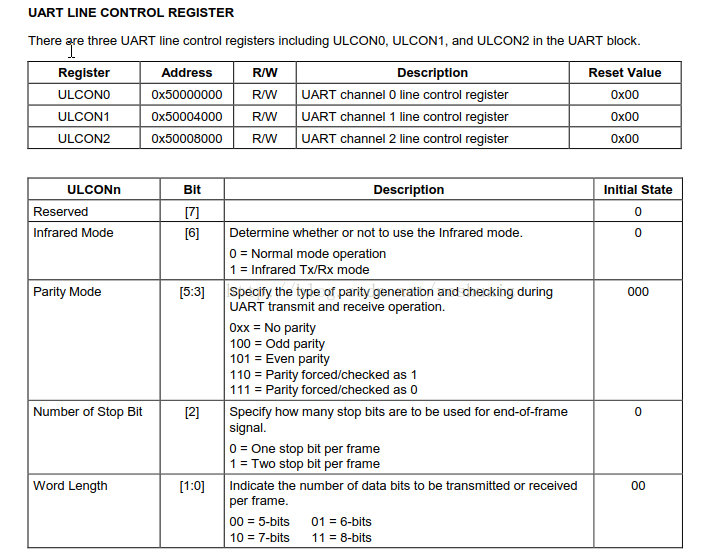

3、ULCONn寄存器：设置传输格式

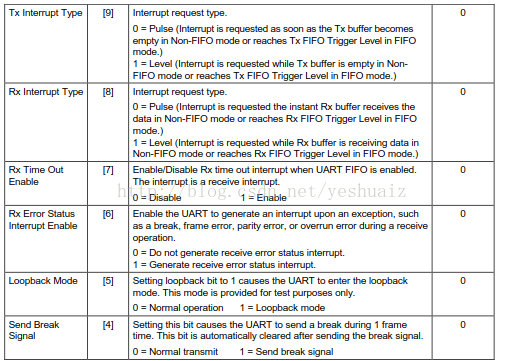

4、UCONn寄存器：串口控制寄存器
UCONn寄存器用来选择UART时钟源、设置UART中断方式等。

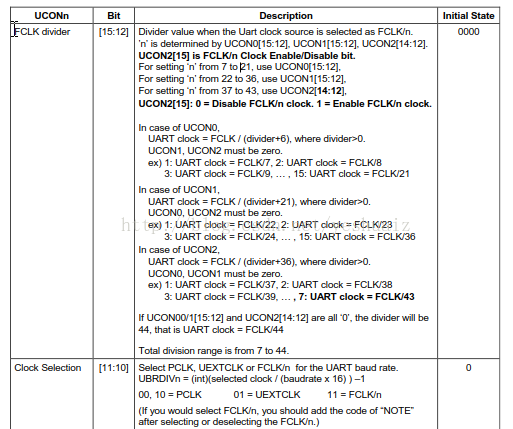

n的值有UCON0、UCON1、UCON2这3个寄存器的[15:12]一起来确定。
5、UFCONn寄存器、UFSTATn寄存器
UFCONn寄存器用于设置是否使用FIFO，设置各FIFO的触发阈值，即发送FIFO中有多少个数据时产生中断、接收FIFO中有多少个数据时产生中断。并可以通过设置这个寄存器来复位各个FIFO。
读取USTATn寄存器可以知道各个FIFO是否已满、其中有多少个数据。
不适用FIFO时可以认为FIFO深度为1，使用FIFO时s3c2440FIFO深度64。
6、UMOCONn寄存器、UMSTATn寄存器
这两类寄存器用于流量控制。
7、UTRSTATn寄存器
这个寄存器用来表示数据是否已经发送完毕、是否接收完毕。
8、UERSTATn寄存器
用来表示各种错误是否发生。
9、UTXHn寄存器
CPU将数据写入这个寄存器，UART就会将它保存到缓冲区中，并自动发送出去
10、URXHn寄存器
当UART接收到数据，CPU读取这个寄存器，就可以获取数据。
四、UART使用程序
serial.h
void uart0_init(void); void putc(unsigned char c); unsigned char getc(void); int isDigit(unsigned char c); int isLetter(unsigned char c);
serial.c
#include "s3c24xx.h"
#include "serial.h"
#define TXD0READY (1<<2)
#define RXD0READY (1)
#define PCLK 50000000 // init.c中的clock_init函数设置PCLK为50MHz
#define UART_CLK PCLK // UART0的时钟源设为PCLK
#define UART_BAUD_RATE 115200 // 波特率
#define UART_BRD ((UART_CLK / (UART_BAUD_RATE * 16)) - 1)
/*
* 初始化UART0
* 115200,8N1,无流控
*/
void uart0_init(void)
{
GPHCON |= 0xa0; // GPH2,GPH3用作TXD0,RXD0
GPHUP = 0x0c; // GPH2,GPH3内部上拉
ULCON0 = 0x03; // 8N1(8个数据位，无较验，1个停止位)
UCON0 = 0x05; // 查询方式，UART时钟源为PCLK
UFCON0 = 0x00; // 不使用FIFO
UMCON0 = 0x00; // 不使用流控
UBRDIV0 = UART_BRD; // 波特率为115200
}
/*
* 发送一个字符
*/
void putc(unsigned char c)
{
/* 等待，直到发送缓冲区中的数据已经全部发送出去 */
while (!(UTRSTAT0 & TXD0READY));
/* 向UTXH0寄存器中写入数据，UART即自动将它发送出去 */
UTXH0 = c;
}
/*
* 接收字符
*/
unsigned char getc(void)
{
/* 等待，直到接收缓冲区中的有数据 */
while (!(UTRSTAT0 & RXD0READY));
/* 直接读取URXH0寄存器，即可获得接收到的数据 */
return URXH0;
}
/*
* 判断一个字符是否数字
*/
int isDigit(unsigned char c)
{
if (c >= '0' && c <= '9')
return 1;
else
return 0;
}
/*
* 判断一个字符是否英文字母
*/
int isLetter(unsigned char c)
{
if (c >= 'a' && c <= 'z')
return 1;
else if (c >= 'A' && c <= 'Z')
return 1;
else
return 0;
}
