性能测试-11.Linux服务器使用NMON监控指标

一、NMON使用

首先下载nmon软件http://nmon.sourceforge.net/pmwiki.php?n=Site.Download，打开这个网站下载符合自己操作系统的硬件的相关nmon版本的软件到linux本地。

然后解压软件，然后会到解压出来好多类型不同平台的二进制nmon，这里的系统是nmon_x86_rhel52，所以给nmon_x86_rhel52文件执行权限，并且为了方便我们对其重命名。

[root@localhost source]# chmod u+x nmon_x86_rhel45

[root@localhost source]# mv nmon_x86_rhel45 nmon

[root@localhost source]# ./nmon

然后用NMON进行数据采集

nmon -f -s 10 -c 60

-f 表示生成的数据文件名中有时间；-s 10 表示每 10 秒采集一次数据；-c 60 表示采集 60 次，10*60=600 秒，

生成localhost_171128_1423.nmon文件，然后通过nmon analyser v50_5.xlsm转换成localhost_171128_1423.nmon.xlsx文件查看

二、NMON中的各项参数指标：

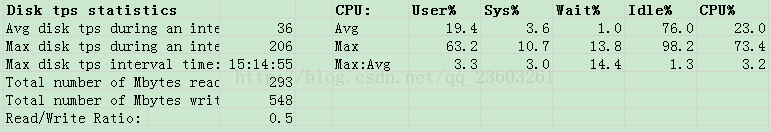

1、SYS_SUMM：显示当前服务器的总体性能情况

Total System I/OStatistics：
Avg tps during an interval：显示采集间隔内磁盘平均I/O次数，该值等于Sheet DISK_SUMM中IO/sec列的平均值。
 Max tps during an interval：显示采集间隔内磁盘最大I/O次数，该值等于Sheet DISK_SUMM中IO/sec列的最大值。
 Max tps interval time：显示磁盘最大I/O所在时间点。
Total number of Mbytes read：显示采集间隔内磁盘读的总兆字节数，可能是nmon的bug，该值并不准确，并且使用LVM划分的虚拟磁盘可能会存在重复统计。
Total number of Mbytes written：显示采集间隔内磁盘写的总兆字节数，该值并不准确，理由同上。
Read/Write Ratio：显示Total number of Mbytes read/ Total number of Mbytes written的值。 实时读写比率
IO/sec：仅显示磁盘IO/sec的图，不包括Network的I/O。   每秒钟输出到物理磁盘的传输次数

CPU：
Users%：显示采集间隔内所有CPU在User Mode下的Time占比（Avg、Max）。
Sys%：显示采集间隔内所有CPU在System Mode下的Time占比（Avg、Max）。
Wait%：显示采集间隔内所有CPU处于空闲且等待I/O完成的时间比例（Wait%是CPU空闲状态的一种，当CPU处于空闲状态而又有进程处于D状 态（不可中断睡眠）时，系统会统计这时的时间，并计算到Wait%里），Wait%不是一个时间值，而是时间的比例，因此在同样I/O Wait时间下，服务器CPU越多，Wait%越低，它体现了I/O操作与计算操作之间的比例。对I/O密集型的应用来说一般Wait%较高，且 Sheet PROC中Blocked也较高，这时需关注是什么导致了过多的进程等待。
 Idle%：显示采集间隔内所有CPU处于空闲Time的占比（Avg、Max）。
CPU%：显示采集间隔内所有CPU的user%+system%。

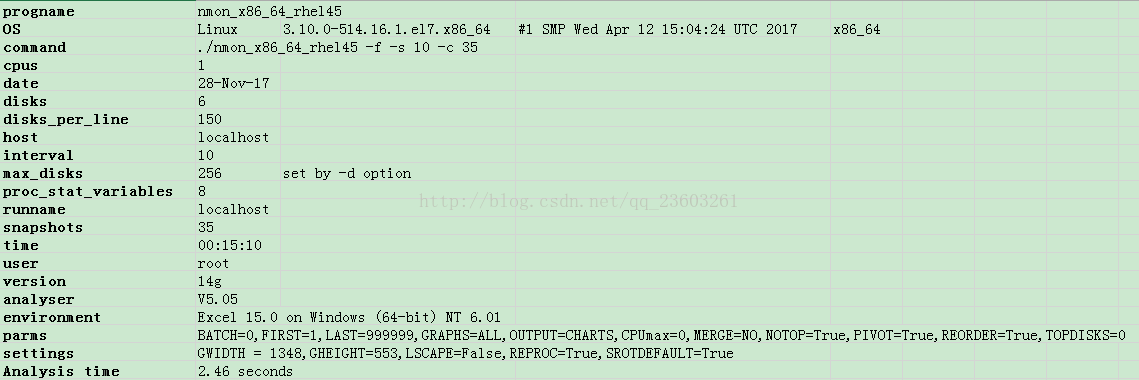

2、 AAA
显示当前服务器基本信息，如操作系统版本，当前LPAR名，采集时间和次数等如下图

3.        StrayLines
显示本次nmon分析文件中未生成的采集值。
4.        BBBP
显示当前服务器的基础资源信息，当前服务器操作系统是cent os版本。
MemTotal：显示当前服务器物理内存大小，本服务器有8063180 KB≈7874 MB左右。
MemFree：显示当前服务器的空闲内存大小，本服务器有5052336 KB≈4934 MB左右。
Buffers：显示当前服务器Buffer（在内存中要写到磁盘上的）缓存的大小，本服务器有459108 KB≈448 MB左右，注意，这里的数值仅是采集初期的静态值，具体Buffer的变化还需要看Sheet MEM。
 Cached：显示当前服务器Cache缓存的大小（从磁盘读取到内存的），本服务器有1032572 KB≈1008 MB左右。，这里的数值仅是采集初期的静态值，具体Buffer的变化还需要看Sheet MEM。
SwapCached：显示当前服务器Swap空间已缓存的大小，本服务器尚未使用到Swap空间。
SwapTotal：显示当前服务器Swap空间大小，本服务器有8385532 KB≈8189 MB左右。
SwapFree：显示当前服务器Swap空闲空间大小，本服务器Swap空间都空闲。
由于执行nmon时所属系统组权限不同，因此BBBP里磁盘的信息可能会缺失，如截图一是root权限执行nmon生成文件后显示的磁盘信息，可以看到每个磁盘的大小及磁盘下的分区用途。
5.        CPU_ALL
显示当前服务器所有CPU在采集时间段内的利用率，按时间及User%、System%、Wait%显示。
当前服务器共有4颗CPU（Core）8核心。
一般情况下CPU利用率里User%应占70%左右，Sys%应占30%左右，如果Sys%或Wait%占比等于或超过了User%则应该关注是什么引起了过多的系统消耗，可能是大量的Disk或Network I/O。
如下图，这个项目随着并发的增加，应用进程对CPU的消耗都增加在Wait%上，经排查是由于NFS读写遇到瓶颈导致：
6.        CPU_SUMM
显示当前服务器所有CPU的利用率，当前服务器共有4个CPU（Core），每个CPU负载有所不同。

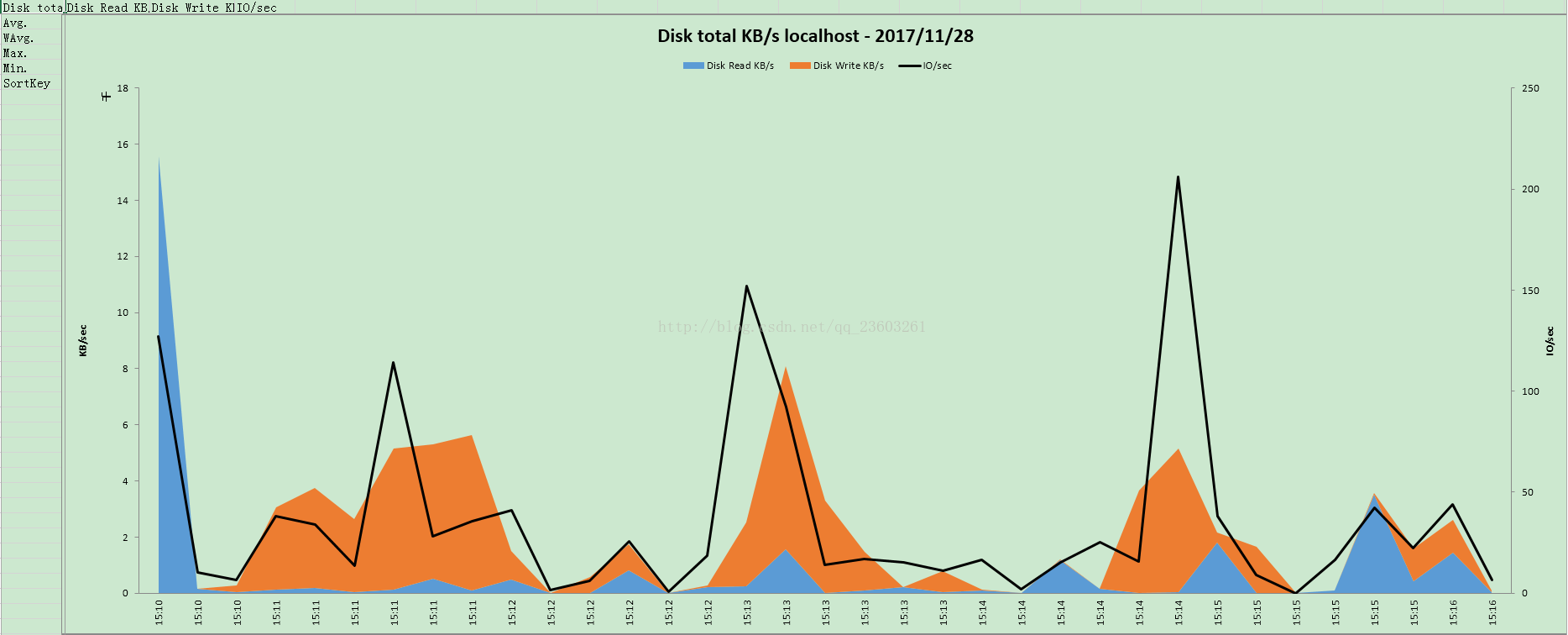

7.        DISK_SUMM
按采集时间显示所有磁盘和分区的Read/Write的速率（KB/s）和所有磁盘和分区的I/O率。某一采集时间点的IO/sec等于Sheet DISKXFER中该时间点上所有磁盘和分区的IO/sec之和。因此，这一时间点上的I/O值是重复的！另外，本Sheet中的I/O不包括NFS里的 I/O。

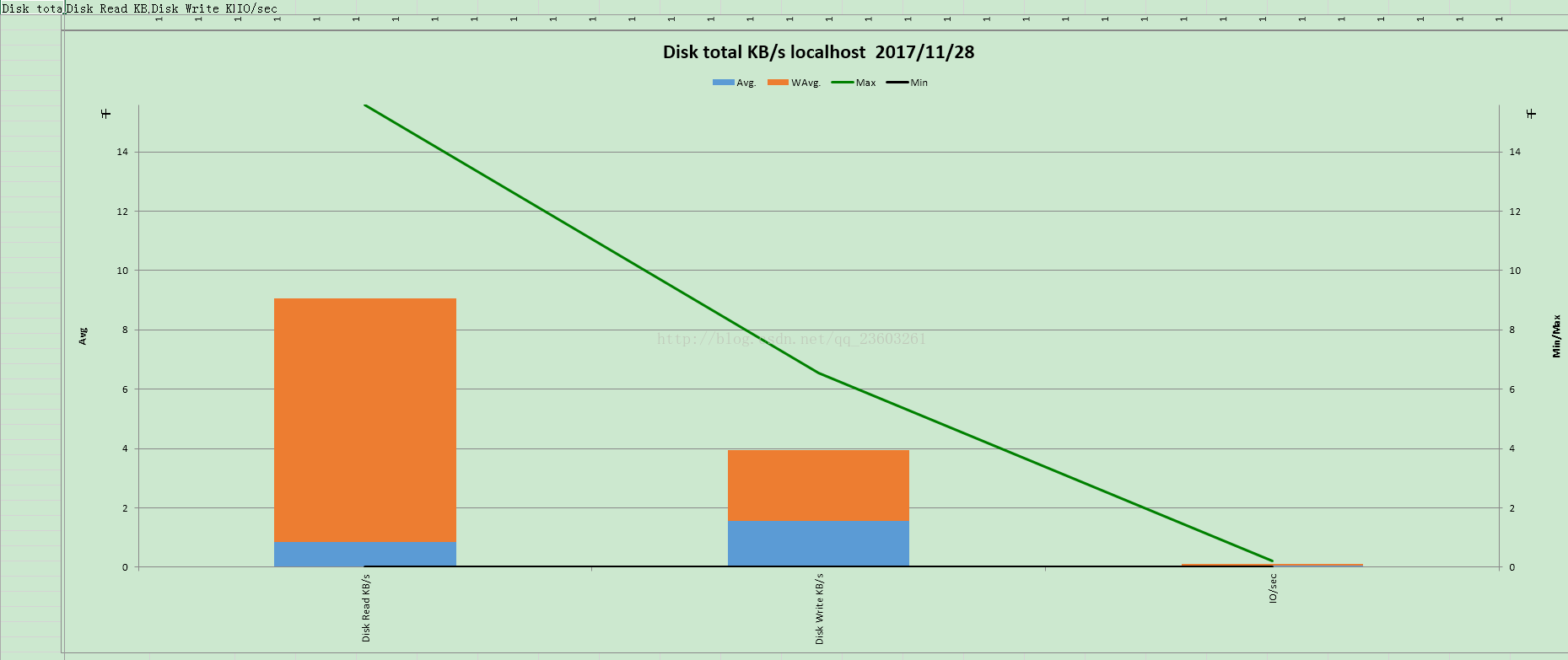

如 上图的WAvg按nmon Guide中的说法是为了去掉采集值中的零值以便贴近真实平均值，但WAvg的公式（对计算列中所有值取平方后加合，再除以列中所有值之和）却不是单纯的 去掉零值，这里可以理解为WAvg比Avg更贴近资源消耗的均值，因此以后所有资源Sheet中都推荐关注WAvg。
IBM Redpaper《Linux Performance and Tuning Guidelines》中介绍Linux的I/O子系统架构如下：
nmon（包括iostat）对系统I/O的指标截取大部分来自/proc/diskstats，而这些值来自block layer层，LVM里的Logical Volume会“visible as a standard block device”，因此真实的磁盘，LVM的逻辑卷，分区等在这里都会显示，在nmon计算总值时会被重复统计。
Disk Read/Write KB是同一采集时间点下Sheet DISKREAD、DISKWRITE里该行（所有磁盘和分区）数值之和，必然包括了重复值，例如某一时刻sda磁盘共write 1000 KB，其中sda1分区write 700 KB，sda3分区write 300 KB，这一时刻Disk Write应是1000 KB，但这里却会重复统计分区数值，导致显示为Disk Write 2000 KB。Disk I/O也存在同样的问题！
还需注意一点，部分nmon生成文件里图中标题指标为kb（小写）/s，但实际统计的却是KB（大写）/s。
