路由器逆向分析------MIPS系统网络的配置(QEMU)

本文博客地址：http://blog.csdn.net/qq1084283172/article/details/69378333

MIPS系统网络的配置

使用QEMU 模拟正在运行的MIPS系统并配置MIPS系统网络，这样本地主机ubuntu系统就可以和QEMU虚拟机进行网络通讯和传输数据了。在进行MIPS程序的测试时是很有用处。

01.获取安装依赖文件，执行下面的命令：

$ sudo apt-get install bridge-utils uml-utilities

02.修改 ubuntu主机网络配置，将ubuntu主机系统中的网络接口配置文件 /etc/network/interfaces 修改为如下内容并保存、关闭。

# 修改ubuntu主机的网络配置文件 /etc/network/interfaces
$ sudo gedit /etc/network/interfaces

修改ubuntu主机的网络配置文件 /etc/network/interfaces 为如下内容：

auto lo
iface lo inet loopback

auto eth0
iface eth0 inet dhcp

#auto br0
iface br0 inet dhcp
  bridge_ports eth0
  bridge_maxwait 0

ubuntu主机的网络配置文件 /etc/network/interfaces 修改后的结果如图：

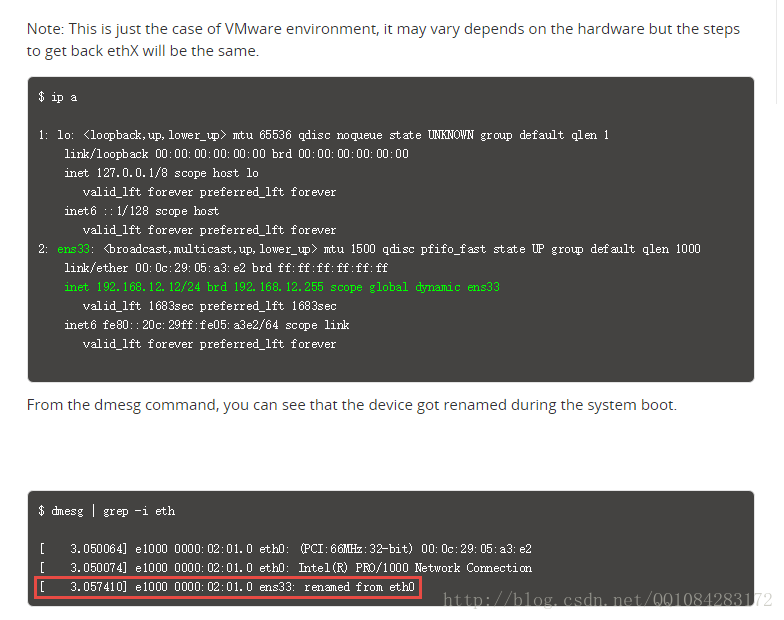

注意：上面的操作是在主机ubuntu 14.04版本上的修改示例，在最新版的ubuntu 16.04中，原来的 eth0 被重命名为了 ens33，因此上面的 /etc/network/interfaces文件修改中，需要用 ens33 来替换 eth0 进行修改。当然了还有一种方法解决这个问题--将ubuntu 16.04的 ens33 修改为原来的 eth0，修改的方法可以参考文档：《Change default network name (ens33) to old “eth0” on Ubuntu 16.04》。

# 查看ubuntu系统的eth
$ dmesg | grep -i eth

03.创建QEMU的网络接口启动脚本，重启网络使配置生效。使用如下命令，创建并编辑 /etc/qemu-ifup 文件。

$ sudo gedit /etc/qemu-ifup

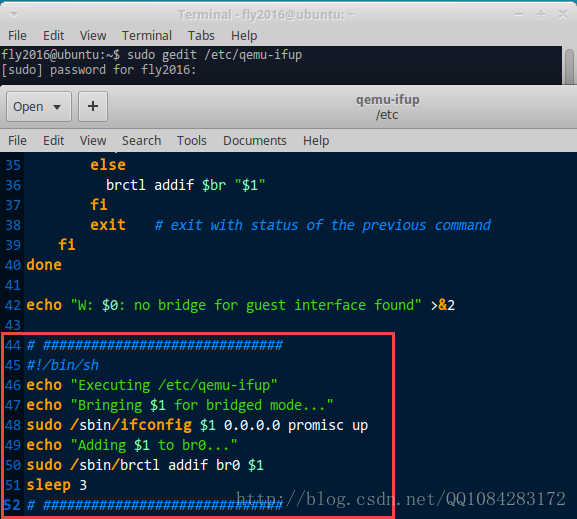

在脚本文件/etc/qemu-ifup中写入如下的内容：

#!/bin/sh
echo "Executing /etc/qemu-ifup"
echo "Bringing $1 for bridged mode..."
sudo /sbin/ifconfig $1 0.0.0.0 promisc up
echo "Adding $1 to br0..."
sudo /sbin/brctl addif br0 $1
sleep 3

这里说一下，因为 /etc/qemu-ifup 文件本来就存在，因此 /etc/qemu-ifup文件中原来的内容就没有删除掉，直接在/etc/qemu-ifup文件后面添加的我们的操作内容；当然了注释掉原来的命令内容应该也没有什么问题，然后 保存关闭文件。

保存 文件/etc/qemu-ifup 以后，赋予文件/etc/qemu-ifup 可执行权限，然后重启网络使所有的配置生效。

$ sudo chmod a+x /etc/qemu-ifup

# 重启网络使配置生效
$ sudo /etc/init.d/networking restart

重启网络成功，结果如图：

04.QEMU的启动配置

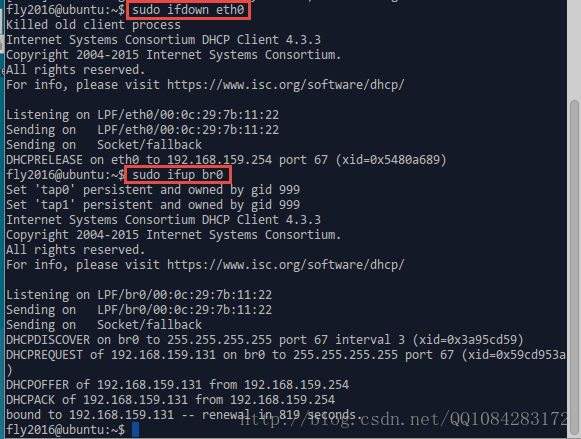

在本地ubuntu命令行终端，启动桥连网络。

$ sudo ifdown eth0
$ sudo ifup br0

执行的结果如图：

在前面的博客《路由器逆向分析------QEMU的基本使用方法（MIPS）》中，已经写了关于QEMU的系统模式的使用，下面我们就使用前面下载的MIPS 32bit的内核2.6.x版本的虚拟机镜像文件，执行下面的命令启动MIPS虚拟机。

# 启动qemu-mips 32的虚拟机
$ sudo qemu-system-mips -M malta -kernel vmlinux-2.6.32-5-4kc-malta -hda debian_squeeze_mips_standard.qcow2 -append "root=/dev/sda1 console=tty0" -net nic,macaddr=00:16:3e:00:00:01 -net tap -nographic

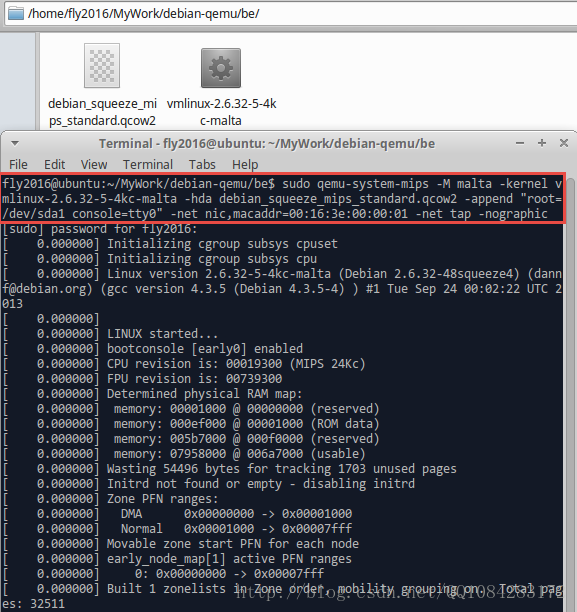

QEMU虚拟机启动的结果截图：

05.配置MIPS系统的网络

使用 "ifconfig -a" 命令，查看网络接口是否已经分配了IP地址，如果没有分配，则可以通过如下的方法使用 DHCP 获取IP地址。

获取网络接口，命令如下：

# 先查看mips虚拟机系统的网络接口。
root@debian-mips:~# ifconfig -a

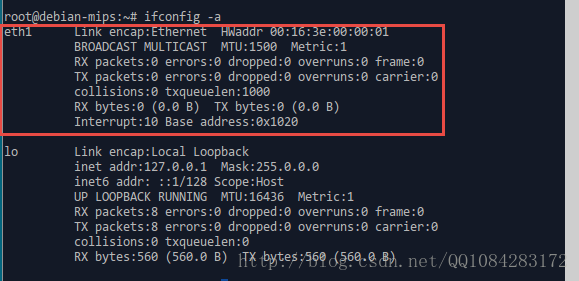

执行的结果如下图所示：

通过 ifconfig 命令得到网络接口名称为 "eth1" 。因此需要 编辑 mips虚拟机 的 /etc/network/interfaces文件，修改网络接口的名称。

root@debian-mips:~# nano /etc/network/interfaces

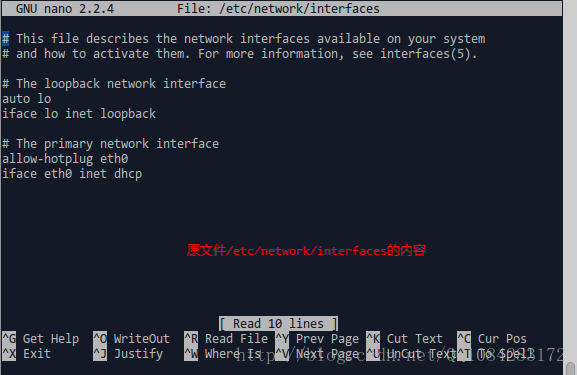

原 /etc/network/interfaces文件中的内容如下：

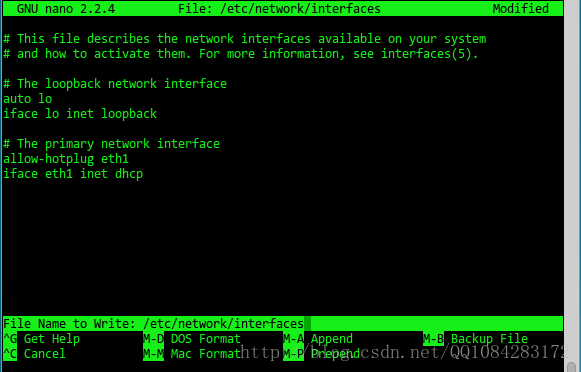

将 /etc/network/interfaces原文件中的 "eth0" 修改为通过 ifconfig 命令得到的网络接口名 "eth1"。修改后的 /etc/network/interfaces文件的内容如下：

单击 "Enter" 键，然后保存修改后的/etc/network/interfaces文件的内容。使用 ifup 命令启用 eth1 网络接口，执行命令如下图：

root@debian-mips:~# ifup eth1

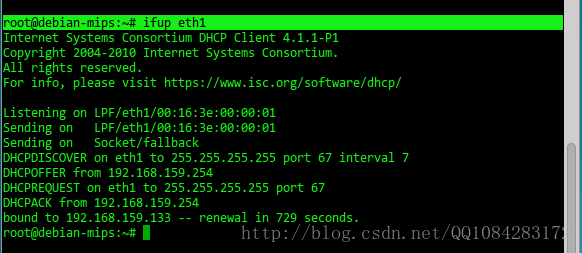

执行结果如下图：

使用 ifconfig  命令，查看MIPS主机是否分配IP地址成功。

root@debian-mips:~# ifconfig

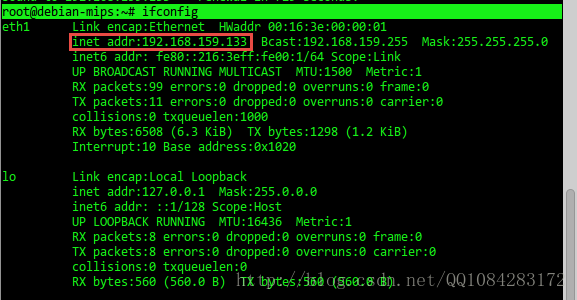

执行的结果如下图：

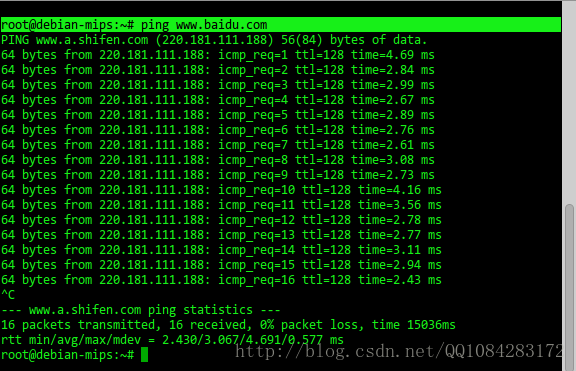

使用 ping 命令，测试一下MIPS虚拟机是否与外部的网络连接通畅。

root@debian-mips:~# ping www.baidu.com

执行的结果如下图：

06.通过SSH连接MIPS虚拟机

在ubuntu本地主机上，通过 ssh 远程登陆进入到 MIPS虚拟机 中，执行下面的命令：

fly2016@ubuntu:~$ ssh root@192.168.159.133

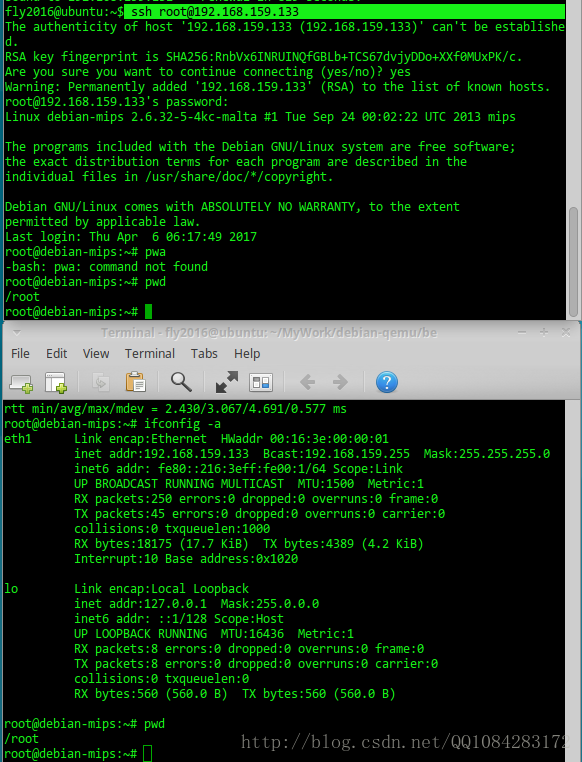

执行结果如下图：

通过 scp 向MIPS虚拟机拷贝本地ubuntu上的文件，执行下面的命令：

# 从本地ubuntu系统向远端的MIPS虚拟机上传文件
$ scp ./busybox root@192.168.159.133:/root/

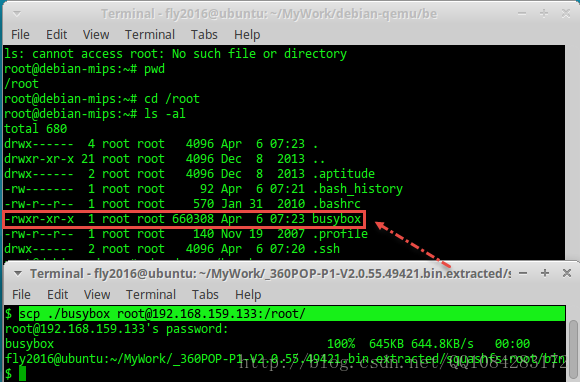

执行结果如图：

有关Linux系统的 scp 命令的使用，直接参考网址：http://www.runoob.com/linux/linux-comm-scp.html。

Linux scp命令用于Linux之间复制文件和目录。

scp是 secure copy的缩写, scp是linux系统下基于ssh登陆进行安全的远程文件拷贝命令。

语法

scp [-1246BCpqrv] [-c cipher] [-F ssh_config] [-i identity_file]
[-l limit] [-o ssh_option] [-P port] [-S program]
[[user@]host1:]file1 [...] [[user@]host2:]file2

简易写法:

scp [可选参数] file_source file_target

参数说明：

• -1： 强制scp命令使用协议ssh1
• -2： 强制scp命令使用协议ssh2
• -4： 强制scp命令只使用IPv4寻址
• -6： 强制scp命令只使用IPv6寻址
• -B： 使用批处理模式（传输过程中不询问传输口令或短语）
• -C： 允许压缩。（将-C标志传递给ssh，从而打开压缩功能）
• -p：保留原文件的修改时间，访问时间和访问权限。
• -q： 不显示传输进度条。
• -r： 递归复制整个目录。
• -v：详细方式显示输出。scp和ssh(1)会显示出整个过程的调试信息。这些信息用于调试连接，验证和配置问题。
• -c cipher： 以cipher将数据传输进行加密，这个选项将直接传递给ssh。
• -F ssh_config： 指定一个替代的ssh配置文件，此参数直接传递给ssh。
• -i identity_file： 从指定文件中读取传输时使用的密钥文件，此参数直接传递给ssh。
• -l limit： 限定用户所能使用的带宽，以Kbit/s为单位。
• -o ssh_option： 如果习惯于使用ssh_config(5)中的参数传递方式，
• -P port：注意是大写的P, port是指定数据传输用到的端口号
• -S program： 指定加密传输时所使用的程序。此程序必须能够理解ssh(1)的选项。

实例

1、从本地复制到远程

命令格式：

scp local_file remote_username@remote_ip:remote_folder
或者
scp local_file remote_username@remote_ip:remote_file
或者
scp local_file remote_ip:remote_folder
或者
scp local_file remote_ip:remote_file

• 第1,2个指定了用户名，命令执行后需要再输入密码，第1个仅指定了远程的目录，文件名字不变，第2个指定了文件名；
• 第3,4个没有指定用户名，命令执行后需要输入用户名和密码，第3个仅指定了远程的目录，文件名字不变，第4个指定了文件名；

应用实例：

scp /home/space/music/1.mp3 root@www.w3cschool.cc:/home/root/others/music
scp /home/space/music/1.mp3 root@www.w3cschool.cc:/home/root/others/music/001.mp3
scp /home/space/music/1.mp3 www.w3cschool.cc:/home/root/others/music
scp /home/space/music/1.mp3 www.w3cschool.cc:/home/root/others/music/001.mp3

复制目录命令格式：

scp -r local_folder remote_username@remote_ip:remote_folder
或者
scp -r local_folder remote_ip:remote_folder

• 第1个指定了用户名，命令执行后需要再输入密码；
• 第2个没有指定用户名，命令执行后需要输入用户名和密码；

应用实例：

scp -r /home/space/music/ root@www.w3cschool.cc:/home/root/others/
scp -r /home/space/music/ www.w3cschool.cc:/home/root/others/

上面命令将本地 music 目录复制到远程 others 目录下。

2、从远程复制到本地

从远程复制到本地，只要将从本地复制到远程的命令的后2个参数调换顺序即可，如下实例

应用实例：

scp root@www.w3cschool.cc:/home/root/others/music /home/space/music/1.mp3
scp -r www.w3cschool.cc:/home/root/others/ /home/space/music/

说明

1.如果远程服务器防火墙有为scp命令设置了指定的端口，我们需要使用 -p 参数来设置命令的端口号，命令格式如下：

#scp命令使用端口号 4588
scp -p 4588 remote@www.w3cschool.cc:/usr/local/sin.sh /home/administrator

2.使用scp命令要确保使用的用户具有可读取远程服务器相应文件的权限，否则scp命令是无法起作用的。

说明：有关MIPS系统网络配置相关的操作，网上查了很久也没有找到比较好的阐述资料，本文主要参考的是《揭秘家用路由器0day漏洞挖掘技术》这本书。

相关的官方的参考资料地址：

https://www.aurel32.net/info/debian_mips_qemu.php

https://en.wikibooks.org/wiki/QEMU/Networking#TAP.2FTUN_device

http://www.fedoraforum.org/forum/showpost.php?p=530775&postcount=1
