IOMMU核心框架层

IOMMU核心框架是管理IOMMU设备的一个通过框架，IOMMU设备通过实现特定的回调函数并将自身注册到IOMMU核心框架中，以此通过IOMMU核心框架提供的API向整个内核提供IOMMU功能。所有的IOMMU设备都嵌入了一个struct iommu_device，iommu的核心代码只会操作这个结构体。可以看到，我们唯一需要关心的就是ops，这是iommu驱动注册到core中的回调函数。:
```
struct iommu_device {
	struct list_head list;
	const struct iommu_ops *ops;
	struct fwnode_handle *fwnode;
	struct device *dev;
};

/**
 * struct iommu_ops - iommu ops and capabilities
 * @capable: check capability
 * @domain_alloc: allocate iommu domain
 * @domain_free: free iommu domain
 * @attach_dev: attach device to an iommu domain
 * @detach_dev: detach device from an iommu domain
 * @map: map a physically contiguous memory region to an iommu domain
 * @unmap: unmap a physically contiguous memory region from an iommu domain
 * @flush_tlb_all: Synchronously flush all hardware TLBs for this domain
 * @tlb_range_add: Add a given iova range to the flush queue for this domain
 * @tlb_sync: Flush all queued ranges from the hardware TLBs and empty flush
 *            queue
 * @iova_to_phys: translate iova to physical address
 * @add_device: add device to iommu grouping
 * @remove_device: remove device from iommu grouping
 * @device_group: find iommu group for a particular device
 * @domain_get_attr: Query domain attributes
 * @domain_set_attr: Change domain attributes
 * @get_resv_regions: Request list of reserved regions for a device
 * @put_resv_regions: Free list of reserved regions for a device
 * @apply_resv_region: Temporary helper call-back for iova reserved ranges
 * @domain_window_enable: Configure and enable a particular window for a domain
 * @domain_window_disable: Disable a particular window for a domain
 * @domain_set_windows: Set the number of windows for a domain
 * @domain_get_windows: Return the number of windows for a domain
 * @of_xlate: add OF master IDs to iommu grouping
 * @pgsize_bitmap: bitmap of all possible supported page sizes
 */
```
iommu中的核心代码在drivers/iommu/iommu.c中实现，下面从一些基本的方面分析核心层提供的功能。由于一个运行的系统中只会同时存在几个iommu设备，因此设备管理实现比较简单，是由链表实现的。
```
static LIST_HEAD(iommu_device_list);
static DEFINE_SPINLOCK(iommu_device_lock);
```
注册和注销设备实质上就是操作这个链表。iommu向外提供的API不多，后面主要分析：
- iommu_map && iommu_unmap
- iommu_domain_alloc && iommu_domain_free
- iommu_attach_device && iommu_detach_device
iommu_domain_alloc

在我的理解中，domain这个词是从intel的VT-d文档中继承下来的，其他平台有各自的叫法如ARM下叫context。一个domain应该是指一个独立的iommu映射上下文。处于同一个domain中的设备使用同一套映射做地址转换（对于mmio来说就是独立的页表）。core层中使用struct iommu_domain表示一个domain：
```
struct iommu_domain {
	unsigned type;
	const struct iommu_ops *ops;
	unsigned long pgsize_bitmap;	/* Bitmap of page sizes in use */
	iommu_fault_handler_t handler;
	void *handler_token;
	struct iommu_domain_geometry geometry;
	void *iova_cookie;
};
```
后面分析各个字段的含义。注释中提到了内核支持的domain类型：
```
/*
 * This are the possible domain-types
 *
 *	IOMMU_DOMAIN_BLOCKED	- All DMA is blocked, can be used to isolate
 *				  devices
 *	IOMMU_DOMAIN_IDENTITY	- DMA addresses are system physical addresses
 *	IOMMU_DOMAIN_UNMANAGED	- DMA mappings managed by IOMMU-API user, used
 *				  for VMs
 *	IOMMU_DOMAIN_DMA	- Internally used for DMA-API implementations.
 *				  This flag allows IOMMU drivers to implement
 *				  certain optimizations for these domain
 */
```
这个函数仅仅就是调用ops中驱动注册的domain_alloc回调函数分配一个iommu_domain，从这里看书每个驱动也是要提供自己的domain类型并把struct iommu_domain嵌入进取的。

iommu_attach_device
```
int iommu_attach_device(struct iommu_domain *domain, struct device *dev);
```
从函数原型中可以看出该函数的操作对象是一个domain和一个设备，联想函数名称可以认为该函数是将一个设备添加到一个domain中。但事实上还是有些偏差的，该函数实际上将设备所在的Group与该domain绑定。值得一提的是，如果函数发现设备存在的Group中存在多个设备，则不进行绑定操作。总结下来，该操作针对独立设备（即所在Group里只有自己），将设备所在Group与domain进行绑定。
```
	if (iommu_group_device_count(group) != 1)
		goto out_unlock;

	ret = __iommu_attach_group(domain, group);
```
__iommu_attach_group遍历Group中所有的设备，并调用__iommu_attach_device。该函数首先通过domain->ops中的is_attach_deffered检查是否延后进行attach操作。然后调用ops中的attach_dev函数将设备绑定到该domain中去。这里需要注意区分Group中default_domain和domain的概念：domain指group当前所在的domain，而default_domain指Group默认应该在的domain。进行attach操作时，会检查default_domain是否与domain相同，以此判断该Group是否已经attach到别的domain上了，在该情况下返回-EBUSY。

iommu_detach_device

该函数与上面的iommu_attach_device几乎完全相反，并且该函数也是操作独立设备。这里注意如果Group有自己的default_domain，那么该函数在detach完成之后会重新attach到default_domain上。

iommu_map
```
int iommu_map(struct iommu_domain *domain, unsigned long iova,
	      phys_addr_t paddr, size_t size, int prot);
```
函数原型上可以看出来是用于映射domain内的iova，将长度为size以iova为起始地址的iova区域映射到以paddr为起始地址的物理地址。该函数只能用于UNMANAGED类型和DMA类型的domain。domain->pgsize_bitmap是一个bitmap，用于记录domain支持的最小page大小。iommu_map函数进行操作时，是以page为单位的，page大小不固定可以根据需要使用不同大小的page，在同一次iommu_map操作中也不要求page大小一致。最终一个page的映射是调用iommu->ops中的map回调函数实现的。

iommu_iova_to_phys

该函数调用domain->ops中提供的iova_to_phys回调函数将iova转换成物理地址。

TODO dma integration

IOMMU Group

啃了两天PCIE协议，对IOMMU的Group概念也有了一定的理解。从内核角度来看Group是一组设备，是IOMMU可以辨别的最小单位，即IOMMU无法区分出一个Group中的设备。区分标准是什么呢，IO地址空间。以PCIE总线来举一个例子，我们知道PCIE是一个点对点的协议，如果一个多function设备挂到了一个不支持ACS的bridge下，那么这两个function可以通过该bridge进行通信。这样的通信直接由bridge进行转发而无需通过Root Complex，自然也就无需通过IOMMU。这种情况下，这两个function的IOVA无法完全通过IOMMU隔离开，所以他们需要分到同一个Group中。同一个Group的设备应该是公用一个domain的。
```
struct iommu_group {
	struct kobject kobj;
	struct kobject *devices_kobj;
	struct list_head devices;
	struct mutex mutex;
	struct blocking_notifier_head notifier;
	void *iommu_data;
	void (*iommu_data_release)(void *iommu_data);
	char *name;
	int id;
	struct iommu_domain *default_domain;
	struct iommu_domain *domain;
};
```
从iommu_group的结构中可以发现，devices列表保存group中设备。一个group需要关联两个iommu_domain，除此之外支持内核中其他组件向该group中注册listener。default_domain保存的是默认该设备应该位于的domain，而domain字段保存设备当前所在的domain。

iommu_group_add_device

该函数将一个设备加入一个Group，函数的主要操作如下：
- 处理sysfs相关的事项，如建立iommu_group符号链接
- 将设备的iommu_group字段设置为这个Group
- 调用iommu_group_create_direct_mappings建立设备的iova映射
- 将设备加入到Group内的list里
- 通知所有注册到Group里的listener有设备加入
TODO: iommu_group_create_direct_mappings

iommu_group_get_for_dev

该函数获取一个设备所在的Group，如果设备不属于任何一个Group，则调用IOMMU驱动提供的device_group回调函数尝试进行获取。
```
	group = iommu_group_get(dev);
	if (group)
		return group;

	if (!ops)
		return ERR_PTR(-EINVAL);

	group = ops->device_group(dev);
```
随后，为获取的Group设置domain，最后将设备加入Group。
```
	if (!group->default_domain) {
		struct iommu_domain *dom;

		dom = __iommu_domain_alloc(dev->bus, iommu_def_domain_type);
		if (!dom && iommu_def_domain_type != IOMMU_DOMAIN_DMA) {
			dev_warn(dev,
				 "failed to allocate default IOMMU domain of type %u; falling back to IOMMU_DOMAIN_DMA",
				 iommu_def_domain_type);
			dom = __iommu_domain_alloc(dev->bus, IOMMU_DOMAIN_DMA);
		}

		group->default_domain = dom;
		if (!group->domain)
			group->domain = dom;
	}
```
Bus integration

每一个struct device中保存了一个struct iommu_group的指针，用以获取该设备处于的group。除此之外，内核需要其他方式将iommu功能集成到总线中。很明显，一个iommu设备是作用于一个或者多个总线上的，那么就需要一个自然的方式管理与iommu相关的功能。首先明确struct bus中存在一个iommu_ops用于保存当前bus上生效的iommu驱动注册的iommu_ops。同时可以根据这个指针是否为NULL确认这个bus中是否支持iommu功能。

iommu核心框架中提供了bus_set_iommu函数，该函数可以被iommu驱动调用，用以将自身挂入到对应总线中。函数中除了设置iommu_ops指针之外，还进行了两个工作：
- 向bus中注册一个listener：对于bus上设备的插入与移除的设备，调用iommu_ops中对应的add_device和remove_device回调函数。对于bus接收到的其他设备事件（如bind，unbind等），则将其传播给该设备所处于的group中。
- 对于bus中已经存在的设备，则挨个调用add_device将其纳入iommu的管辖，并设置其group
iommu_fwspec
```
struct iommu_fwspec {
	const struct iommu_ops	*ops;
	struct fwnode_handle	*iommu_fwnode;
	void			*iommu_priv;
	unsigned int		num_ids;
	u32			ids[1];
};
```
IOMMU Domain

每一个domain即代表一个iommu映射地址空间，即一个page table。一个Group逻辑上是需要与domain进行绑定的，即一个Group中的所有设备都位于一个domain中。
```
struct iommu_domain {
	unsigned type;
	const struct iommu_ops *ops;
	unsigned long pgsize_bitmap;	/* Bitmap of page sizes in use */
	iommu_fault_handler_t handler;
	void *handler_token;
	struct iommu_domain_geometry geometry;
	void *iova_cookie;
};
```
SMMU硬件及驱动分析

看代码要点：
- 一定要看文档，SMMU是一个比较简单的设备，他的Spec只有300页
- fault分为global和context，global基本上就是smmu本身的一些fault，而context是smmu在进行地址转换时出现的fault
开始分析代码，我认为需要从中断处理入手，这也是错误信息的入口。先看context fault的处理函数，代码不贴了基本就是打出相关的寄存器信息，没有什么参考意义。我认为有意义的地方是这个中断是怎么注册的，即驱动是如何管理io domain的。这就涉及通用的IOMMU框架代码了。

可以发现arm_smmu_attach_dev函数中将一个设备添加到一个特定的iommu domain中。函数中调用arm_smmu_init_domain_context函数注册了这个中断。对于每一个struct device，其内部有一个iommu_group字段保存其所在的Group。
```
static struct iommu_ops arm_smmu_ops = {
	.capable		= arm_smmu_capable,
	.domain_alloc		= arm_smmu_domain_alloc,
	.domain_free		= arm_smmu_domain_free,
	.attach_dev		= arm_smmu_attach_dev,
	.map			= arm_smmu_map,
	.unmap			= arm_smmu_unmap,
	.flush_iotlb_all	= arm_smmu_iotlb_sync,
	.iotlb_sync		= arm_smmu_iotlb_sync,
	.iova_to_phys		= arm_smmu_iova_to_phys,
	.add_device		= arm_smmu_add_device,
	.remove_device		= arm_smmu_remove_device,
	.device_group		= arm_smmu_device_group,
	.domain_get_attr	= arm_smmu_domain_get_attr,
	.domain_set_attr	= arm_smmu_domain_set_attr,
	.of_xlate		= arm_smmu_of_xlate,
	.get_resv_regions	= arm_smmu_get_resv_regions,
	.put_resv_regions	= arm_smmu_put_resv_regions,
	.pgsize_bitmap		= -1UL, /* Restricted during device attach */
};
```
由于前面已经分析了IOMMU核心框架，熟悉了IOMMU核心框架如何与IOMMU驱动如何互动。这里分析流程即为以一个设备的IOMMU操作周期为基准分析SMMU驱动向IOMMU核心框架注册回调函数。

Stream Mapping管理

首先提及一些Spec中定义的名词：
- Steam翻译成中文是流的意思。在SMMU中特指Master设备向SMMU发起的请求流。StreamID即为SMMU用以辨别不同Stream用的编号，注意Stream和设备不是一一对应的关系。
- Stream Mapping在Spec中特指将StreamID映射到Stream Context（接近domain的概念）这一操作行为。
代码中SME应该是Stream Mapping Entry的缩写。Spec中提及到三种Stream Mapping的方式，这里主要提及Stream Indexing和Stream Matching`两种。

arm_smmu_add_device

这个函数即为add_device回调函数。回忆前面的分析，IOMMU核心框架向bus中注册listener，每当bus中新增设备时，即会调用该函数。从这里看，该函数的主要功能就是将一个设备纳入到IOMMU驱动的管理中。该函数的核心参数就是被传入的struct device结构体中保存的struct iommu_fwspec。
```
/**
 * struct iommu_fwspec - per-device IOMMU instance data
 * @ops: ops for this device's IOMMU
 * @iommu_fwnode: firmware handle for this device's IOMMU
 * @iommu_priv: IOMMU driver private data for this device
 * @num_ids: number of associated device IDs
 * @ids: IDs which this device may present to the IOMMU
 */
struct iommu_fwspec {
	const struct iommu_ops	*ops;
	struct fwnode_handle	*iommu_fwnode;
	void			*iommu_priv;
	unsigned int		num_ids;
	u32			ids[1];
};
```
该参数是从ACPI或者设备树中得到的，用以描述设备绑定的IOMMU及拓扑关系。这里需要注意该关系必须遵循硬件设计，不然很明显是无法正常工作的。函数为设备内分配了一个arm_smmu_master_cfg结构体，如下：
```
struct arm_smmu_master_cfg {
	struct arm_smmu_device		*smmu;
	s16				smendx[];
};
```
并保存在iommu_fwspec中的iommu_priv指针中。该结构体从名字上就能看出是Master设备的配置，Master这个名词在Spec中是指Bus Master，即可以发起总线请求的设备。函数的核心操作由arm_smmu_master_alloc_smes完成，从名字可以看出是为设备分配Stream Mapping中的表项。对于每一个与设备关联的StreamID，都需要分配一个Stream Mapping中的表项：
```
		ret = arm_smmu_find_sme(smmu, sid, mask);
		if (ret < 0)
			goto out_err;

		idx = ret;
		if (smrs && smmu->s2crs[idx].count == 0) {
			smrs[idx].id = sid;
			smrs[idx].mask = mask;
			smrs[idx].valid = true;
		}
		smmu->s2crs[idx].count++;
		cfg->smendx[i] = (s16)idx;
```
这里的操作简明易懂，唯一需要注意的就是表项的分配方式。首先搜索整个表中是否存在完全匹配（即集合意义上的包含）的表项，如果存在则使用该表项，否则使用表中第一个发现的空表项。到这里可以发现arm_smmu_master_cfg中的smendx即为保存该Master设备对应的Stream Mapping表项。表项申请完毕后，其实质上还是没有写入到SMMU的mmio空间去的，写入的话这个表项应该就生效了。但是软件上还是没有准备完毕的，这个设备没有加入任何Group或者domain。这里可以看到：
```
	group = iommu_group_get_for_dev(dev);
```
这个函数是IOMMU核心框架提供的函数，函数最终还是会调用到device_group回调函数。这里我们只需要明确这个函数确定设备属于哪一个Group。最后，为了使表项立马生效，将其写入到S2CR寄存器中：
```
	for_each_cfg_sme(fwspec, i, idx) {
		arm_smmu_write_sme(smmu, idx);
		smmu->s2crs[idx].group = group;
	}
```
arm_smmu_device_group

该函数为device_group回调函数，目的是获取一个设备的Group。函数的操作也比较简单：
- sanity check：检查设备所有SME是否都位于同一个Group
- 如果设备已经有一个Group，那么返回该Group
- 设备没有Group的情况下，则需为设备分配一个Group。对于PCI设备调用pci_device_group，对于其他设备则为generic_device_group
arm_smmu_domain_alloc

该函数为domain_alloc回调函数，其目的是申请一个domain。SMMU驱动只支持三种domain：
```
	if (type != IOMMU_DOMAIN_UNMANAGED &&
	    type != IOMMU_DOMAIN_DMA &&
	    type != IOMMU_DOMAIN_IDENTITY)
		return NULL;
```
剩下的就是申请内存，初始化一些数据结构了，貌似有一些看着比较关键的字段是空着的。后面可以看到这个时候申请的domain仅仅是占位用的，没有什么实际意义。在调用attach_dev时，会初始化domain context。驱动通过struct arm_smmu_domain里的smmu字段判断context是否已经初始化。

arm_smmu_attach_dev

这里的实现细节是，一个设备的绑定的SMMU与其Stream Mappings已经在add_device回调函数中确定好了。attach_dev的实际操作就是根据设备保存的这些信息初始化domain。初始化domain context由arm_smmu_init_domain_context函数完成，该函数满满的硬件细节，后续需要专门讨论。一个domain在SMMU硬件中实际对应的概念就是Context Bank，在使用Stream Matching的情况下，一共存在三层映射：StreamID && Mask -> S2CR寄存器 -> Context Bank。因此，初始化完domain（即Context Bank）后需要设置当前设备在Stream Mapping中对应的S2CR寄存器，使其指向该domain对应的Context Bank。

先说下iommu几个名词
iommu_group：代表共享同一个streamid的一组device，也就是多个device可以在同个group
domain ：代表一个具体的设备使用iommu的详细spec

Kernel has DMA mapping API fromorigin. ARM defines IOMMU which can be used to connect scattered physicalmemory as a continuous region for devices which needs continue address towork(e.g: DMA). So IOMMU implementations & CMA should work behind kernelDMA mapping API. E.g: dma_alloc_from_contiguous can be implemented by CMA;dma_alloc_coherent can be implemented by IOMMU or by the normal case(just call__get_free_pages). So for device drivers need dma buffers, we should use dmamapping APIs, not call iommu api directly
说明cma可以实现函数dma_alloc_from_contiguous，iommu可以实现dma_alloc_coherent
iommu是实现在dma mapping api下层的驱动，所以我们只需要使用dma mapping的相关api，不需要直接调用iommu接口。

IOMMU，Input-Output Memory Management Unit
网上有些关于使用iommu的好处。
但是我感觉最终要的是用于将物理上分散的内存页映射成 cif、isp可见的连续内存，如果没有iommu需要在kernel预留比较大的cma内存
在rk芯片，所有模块的iommu公用一个驱动

kerneldriversiommu ockchip-iommu.c
kerneldriversiommu k-iommu.h
定义iommu的结构：
```
struct rk_iommu_domain {
	struct list_head iommus;
	struct platform_device *pdev;
	u32 *dt; /* page directory table */
	dma_addr_t dt_dma;
	struct mutex iommus_lock; /* lock for iommus list */
	struct mutex dt_lock; /* lock for modifying page directory table */

	struct iommu_domain domain;
};

struct rk_iommu {
	struct device *dev;
	void __iomem **bases;
	int num_mmu;
	int *irq;
	int num_irq;
	bool reset_disabled; /* isp iommu reset operation would failed */
	bool skip_read;	     /* rk3126/rk3128 can't read vop iommu registers */
	struct list_head node; /* entry in rk_iommu_domain.iommus */
	struct iommu_domain *domain; /* domain to which iommu is attached */
	struct clk *aclk; /* aclock belong to master */
	struct clk *hclk; /* hclock belong to master */
	struct clk *sclk; /* sclock belong to master */
	struct list_head dev_node;
};
```
在模块加载的时候调用
```
static int __init rk_iommu_init(void)
{
	struct device_node *np;
	int ret;

	np = of_find_matching_node(NULL, rk_iommu_dt_ids);
	if (!np)
		return 0;

	of_node_put(np);
	//初始化iommu bus
	ret = bus_set_iommu(&platform_bus_type, &rk_iommu_ops);
	if (ret)
		return ret;

	ret = platform_driver_register(&rk_iommu_domain_driver);
	if (ret)
		return ret;
	//注册两个驱动
	ret = platform_driver_register(&rk_iommu_driver);
	if (ret)
		platform_driver_unregister(&rk_iommu_domain_driver);
	return ret;
}
```
其中
```
bus_set_iommu
	iommu_bus_init
		err = bus_for_each_dev(bus, NULL, &cb, add_iommu_group);
		添加到group后的回调
			add_iommu_group
				ops->add_device
```
调用了.add_device = rk_iommu_add_device

两个probe函数
1.rk_iommu_domain_probe
调用
/* Set dma_ops for dev, otherwise it would be dummy_dma_ops */
arch_setup_dma_ops(dev, 0, DMA_BIT_MASK(32), NULL, false);
这样设置dma_ops的操作函数
common_iommu_setup_dma_ops
do_iommu_attach
arch_set_dma_ops(dev, &iommu_dma_ops);
设置dma操作函数为iommu_dma_ops，这里面有使用iommu分配内存
思想是，分配许多页，可能连续，也可能不连续。然后申请iova，最后用iova去匹配物理page，这样就生成了table。(在dts中没有定义关键字，不走买这个过程在后面的do_iommu_attach执行)

2.rockchip_iommu_probe
里面先获取寄存器资源，ioremap过来，获取中断，并申请中断
之后调用
在rockchip-iommu.c里有
static const struct iommu_ops rk_iommu_ops = {
.domain_alloc = rk_iommu_domain_alloc,
.domain_free = rk_iommu_domain_free,
.attach_dev = rk_iommu_attach_device,
.detach_dev = rk_iommu_detach_device,
.map = rk_iommu_map,
.unmap = rk_iommu_unmap,
.map_sg = rk_iommu_map_sg,
.add_device = rk_iommu_add_device,
.remove_device = rk_iommu_remove_device,
.iova_to_phys = rk_iommu_iova_to_phys,
.pgsize_bitmap = RK_IOMMU_PGSIZE_BITMAP,
};
rk_iommu_domain_alloc是初始化rk_iommu_domain结构，返回的是该结构下的iommu_domain结构体。

结合isp驱动看iommu是如何使用的

在dev.c有
```
	if (is_iommu_enable(dev)) {
		rkisp1_iommu_init(isp_dev);
	}
static int rkisp1_iommu_init(struct rkisp1_device *rkisp1_dev)
{
……//最终会调用到domain_alloc，申请domain
rkisp1_dev->domain = iommu_domain_alloc(&platform_bus_type);//1
……//分配iova_domain结构保存在domain->iova_cookie
iommu_get_dma_cookie(rkisp1_dev->domain);
……//获取group，为了保证多个device绑定iommu不至于混乱
group = iommu_group_get(rkisp1_dev->dev);
……//isp设备绑定domain
ret = iommu_attach_device(domain, dev);//2
……

//设置dma相关操作函数， iommu_dma_ops，以及地址空间，
// iommu_dma_ops应该是在开启iommu的时候，dma相关操作函数就是执行iommu的相关函数,如果没开启，dma应该是其他函数。也就是说dma的对外操作函数是一致的，只是执行到dma函数的时候调用其中的ops是iommu的。这样dma就可以执行分段操作。后续操作dma的时候会调用到iommu的map和ova_to_phys函数
0x10000000:IOVA可映射地址空间的起始位置
SZ_2G:IOVA空间大小

do_iommu_attach调用domain->ops = ops;和arch_set_dma_ops(dev, &iommu_dma_ops);绑定两组ops
 if (!common_iommu_setup_dma_ops(dev, 0x10000000, SZ_2G, domain->ops)) {
……
}
```
```
1.static struct iommu_domain *rk_iommu_domain_alloc(unsigned type)
{
……//alloc rk_domain结构
rk_domain = devm_kzalloc(&pdev->dev, sizeof(*rk_domain), GFP_KERNEL);
……//申请内存页来保存dt
rk_domain->dt = (u32 *)get_zeroed_page(GFP_KERNEL | GFP_DMA32);
……//dt做dma映射
rk_domain->dt_dma = dma_map_single(iommu_dev, rk_domain->dt, SPAGE_SIZE, DMA_TO_DEVICE);
……//初始化参数，和iommu的ops
	rk_domain->domain.geometry.aperture_start = 0;
	rk_domain->domain.geometry.aperture_end   = DMA_BIT_MASK(32);
	rk_domain->domain.geometry.force_aperture = true;
	rk_domain->domain.ops = &rk_iommu_ops;
}
```
1. iommu_attach_device 先获取group,然后调用
```
__iommu_attach_group
iommu_group_do_attach_device
   	__iommu_attach_device
   		domain->ops->attach_dev(domain, dev);
```
这样就跑到.attach_dev = rk_iommu_attach_device
函数里
```
static int rk_iommu_attach_device(struct iommu_domain *domain,
				  struct device *dev)
{
……//获取设备iommu
	iommu = rk_iommu_from_dev(dev);
……//其实是设置clk
rk_iommu_power_on(iommu);
……//中间是打开stall模式和复位
iommu->domain = domain;	//绑定之后
……//申请中断
	ret = devm_request_irq(iommu->dev, iommu->irq[i], rk_iommu_irq,
			       IRQF_SHARED, dev_name(dev), iommu);
……设置mmu的寄存器和mask中断等
	for (i = 0; i < iommu->num_mmu; i++) {
rk_iommu_write(iommu->bases[i], RK_MMU_DTE_ADDR,rk_domain->dt_dma);
rk_iommu_base_command(iommu->bases[i], RK_MMU_CMD_ZAP_CACHE);
rk_iommu_write(iommu->bases[i], RK_MMU_INT_MASK, RK_MMU_IRQ_MASK);
	}
ret = rk_iommu_enable_paging(iommu);
…...
}
```
Dma map函数会调用iommu的map函数，用申请好的地址，设置iommu的映射表
```
static int rk_iommu_map(struct iommu_domain *domain, unsigned long _iova,
			phys_addr_t paddr, size_t size, int prot)
{
……//为pt申请一个page
	page_table = rk_dte_get_page_table(rk_domain, iova);
……
	dte_index = rk_domain->dt[rk_iova_dte_index(iova)];
	pte_index = rk_iova_pte_index(iova);
	pte_addr = &page_table[pte_index];//pte表的首地址
	pte_dma = rk_dte_pt_address(dte_index) + pte_index * sizeof(u32);
	//物理地址存放到iommu的映射表中
	ret = rk_iommu_map_iova(rk_domain, pte_addr, pte_dma, iova,
				paddr, size, prot);
}
```
```
static size_t rk_iommu_map_sg(struct iommu_domain *domain, unsigned long iova,
			 struct scatterlist *sg, unsigned int nents, int prot)
{
……//应该是找到最小的size 为4k
min_pagesz = 1 << __ffs(domain->ops->pgsize_bitmap);
//
	for_each_sg(sg, s, nents, i) {
		phys_addr_t phys = page_to_phys(sg_page(s)) + s->offset;
		//这个函数应该是可以把不同几段物理地址映射到连续地址，
//里面调用domain->ops->map，其实就是做多次map
		ret = iommu_map(domain, iova + mapped, phys, s->length,
				prot | IOMMU_INV_TLB_ENTIRE);
		mapped += s->length;
	}
rk_iommu_zap_tlb(domain);
}
```
这个结构描述的是分散的内存
```
struct scatterlist {
#ifdef CONFIG_DEBUG_SG
        unsigned long   sg_magic;
#endif
        unsigned long   page_link;// 指示该内存块所在的页面。要求page最低4字节对齐
        unsigned int    offset;// 指示该内存块在页面中的偏移
        unsigned int    length;// 该内存块的长度
        dma_addr_t      dma_address;// 该内存块实际的起始地址
#ifdef CONFIG_NEED_SG_DMA_LENGTH
        unsigned int    dma_length;//相应信息长度
#endif
};
```
看这个要求，所有的地址和长度都有4k对齐要求，在iommu_map里面有体现。
rk_iommu_iova_to_phys这个函数其实就是在操作dma里的dma_map_ops函数时候会调用。关于前面调用情况，仔细去了解dma
看看
```
static phys_addr_t rk_iommu_iova_to_phys(struct iommu_domain *domain,
					 dma_addr_t iova)
{
	struct rk_iommu_domain *rk_domain = to_rk_domain(domain);
	phys_addr_t pt_phys, phys = 0;
	u32 dte, pte;
	u32 *page_table;

	mutex_lock(&rk_domain->dt_lock);

	dte = rk_domain->dt[rk_iova_dte_index(iova)];// //找到对应的目录
	if (!rk_dte_is_pt_valid(dte))
		goto out;
	//(iova & RK_IOVA_PTE_MASK) >> RK_IOVA_PTE_SHIFT;
	pt_phys = rk_dte_pt_address(dte);// //找到页码表对应的物理地址
	page_table = (u32 *)phys_to_virt(pt_phys);// //找到页码表虚拟地址
	pte = page_table[rk_iova_pte_index(iova)];// 找页也码的虚拟地址
	if (!rk_pte_is_page_valid(pte))
		goto out;
	//页码的物理地址+偏移量
	phys = rk_pte_page_address(pte) + rk_iova_page_offset(iova);
	mutex_unlock(&rk_domain->dt_lock);
	return phys;
}
```
这样看函数的意思是一个dt对应申请一个1024个pt，一组pt为1024*4k,就是4M
如果看不动注释，得懂这个函数就要弄懂地址结构
下面简述rk iommu存储结构

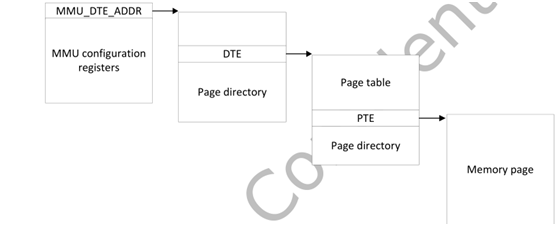

第一个寄存器MMU_DTE_ADDR存放的是DTE表的首地址，初始化驱动代码会调用get_zeroed_page申请一个4k页作为DTE表，DTE表有1024个单位，每个占4Byte.
然后调用dma_map_single将这个地址虚拟地址映射到总线地址（后面有总线地址介绍）。然后把这个地址放到MMU_DTE_ADDR寄存器中。其中每个DTE指向一个PTE表的首地址（注意是PTE表的物理地址）。PTE表的页是在rk_iommu_map中申请，先将这个物理地址虚化（我认为一般是线性的吧）。这地址里面的内容指向实际的页表的物理地址，然后再加上偏移量就是实际页的物理地址。（内存映射都是以页为单位的，找物理地址实际是找的页的物理地址）。
所以这样指地址，那么iova连续的情况，实际的物理地址可以不连续，dma搬运在有iommu的时候传入的是iova(总线地址)。Iommu可以实现转换。
iommu总线地址如下

所以，可以看的出来mmu的地址是由dte，pte，po组成。然后申请了专门的目录表 pte和po的内存，每个有对下一级的指向，就知道物理地址。

小结：仅个人观点
其实iommu都是由dma去申请内存，可能连续，也可能几段离散的，但是地址总线是连续的，申请好之后，需调用dma的map函数，map函数会调用到iommu函数里面分配页表，这样，dma就可以操作分段内存，因为有iommu的映射。
查看全文

相关阅读:
协方差矩阵
 Adobe Photoshop CS6下载安装
 等差数列
 照片产尺寸
 移动立方体算法
 float与double的范围和精度
 C/C++运算符优先级
 通过 Windows API 获取鼠标位置等状态信息
 VC++ 获取鼠标状态,获取鼠标弹起消息
 python动态给对象或者类添加方法

原文地址：https://www.cnblogs.com/dream397/p/13724136.html

iommu_dma_mmap + mmap

IOMMU核心框架层

iommu_domain_alloc

iommu_attach_device

iommu_detach_device

iommu_map

iommu_iova_to_phys

IOMMU Group

iommu_group_add_device

iommu_group_get_for_dev

Bus integration

iommu_fwspec

IOMMU Domain

SMMU硬件及驱动分析

Stream Mapping管理

arm_smmu_add_device

arm_smmu_device_group

arm_smmu_domain_alloc

arm_smmu_attach_dev
