  • ArcEngine三维开发实现3D符号的现实单位显示

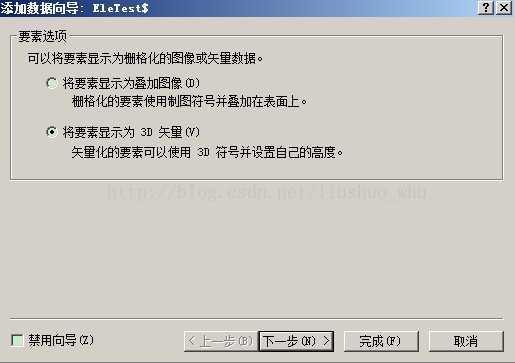

    首先我们来看ArcGlobe是怎么实现的。通过数据向导,第一步将点要素显示为3D矢量,如图所示:

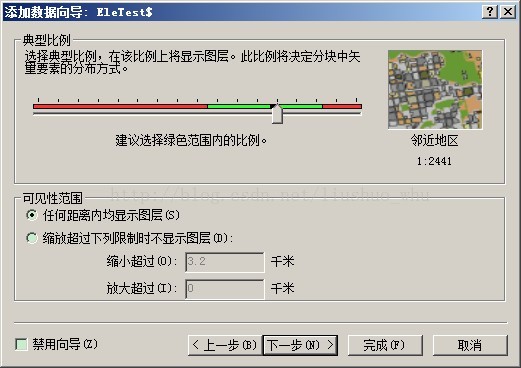

    第二步设置图层的可见范围:

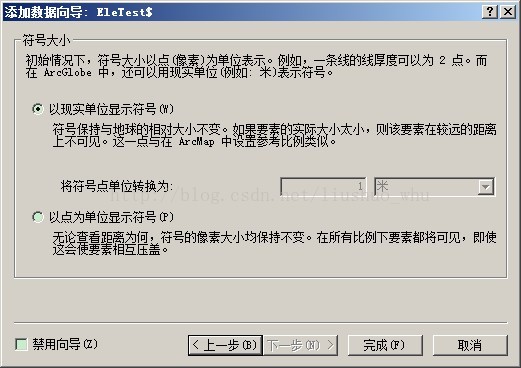

    第三步以设置符号大小:

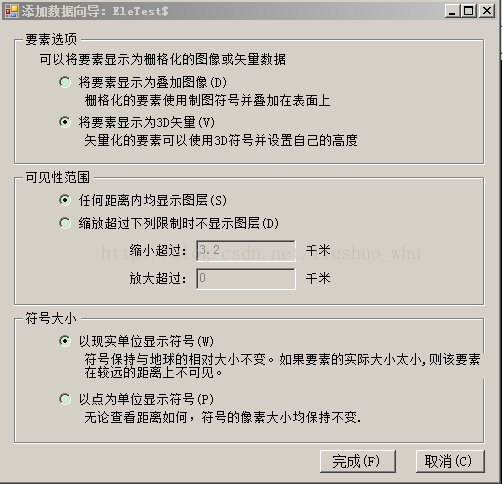

    那么要实现这样的效果需要用到哪些接口呢?通过查找帮助文档,主要用到IGlobeLayerProperties这个接口,关于这个接口的说明见上篇博文。该接口主要管理图层的缓存、分辨率、可见范围、3D符号等属性。了解了这些要实现跟ArcGlobe同样的功能就很简单了,在这里我同样也做了一个添加数据向导,如下图所示:


    代码则很简单:

    //将要素显示为3D矢量;任何距离均显示图层;以现实单位显示符号
                                IGlobeDisplay pGlobeDisplay = pGlobeControl.Globe.GlobeDisplay;
                                IGlobeDisplayLayers pGlobeDisplayLayers = pGlobeDisplay as IGlobeDisplayLayers;
                                pGlobeControl.Globe.AddLayerType(pFeatureLayer as ILayer,esriGlobeLayerType.esriGlobeLayerTypeFloating,true);
                                //获取图层属性
                                IGlobeLayerProperties4 pGlobeLayerProperties = pGlobeDisplayLayers.FindGlobeProperties(pFeatureLayer as ILayer) as IGlobeLayerProperties4;
                                pGlobeLayerProperties.Scale3DSymbols = true; // 3D符号随距离而变化
                                //pGlobeLayerProperties.UseCache = true;//使用缓存
                               // pGlobeLayerProperties.IsFullyCached = true;
                                //pGlobeLayerProperties.EstimateThresholdDistances(out Convert.ToDouble(pZoomOutDistance.Text),out Convert.ToDouble(pZoomInDistance.Text));
                                pGlobeDisplayLayers.RefreshLayer(pFeatureLayer as ILayer);
                                this.Dispose();

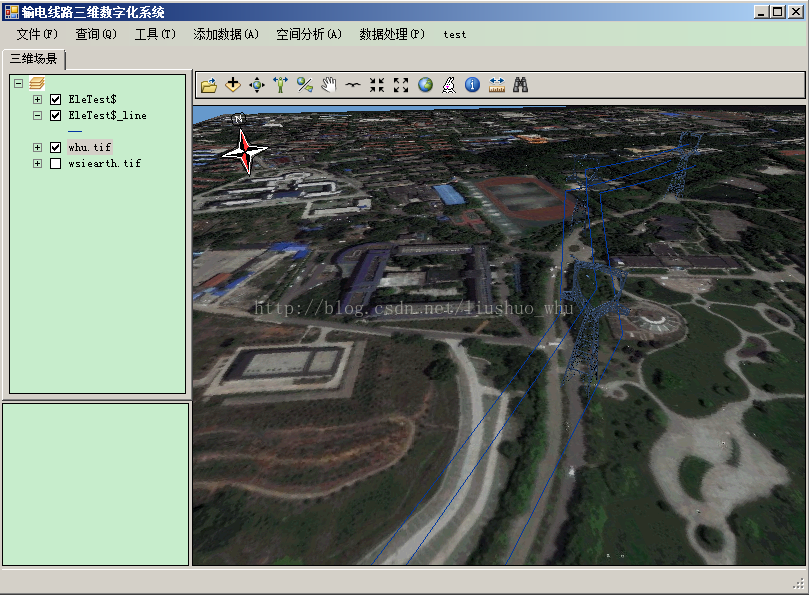

    最终的实现效果图:
