2019 SDN上机第3次作业

2019 SDN上机第三次作业

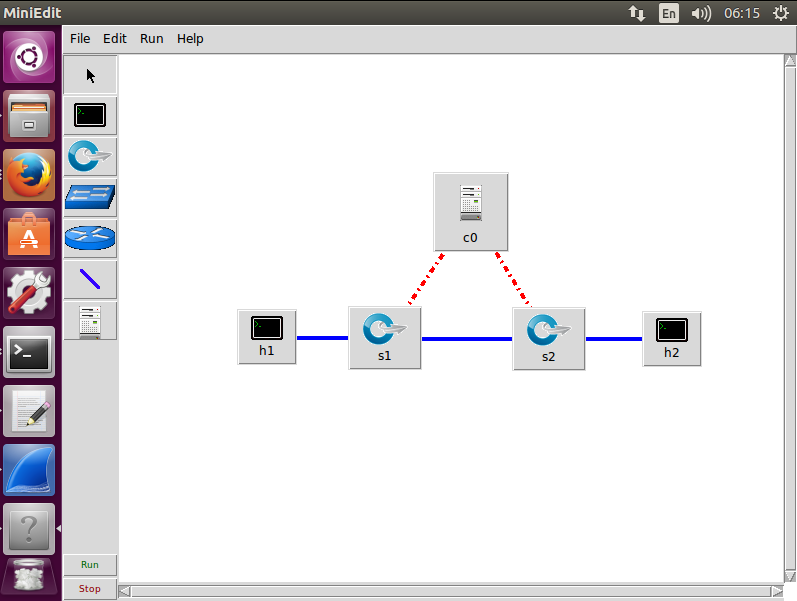

1. 利用Mininet仿真平台构建如下图所示的网络拓扑，配置主机h1和h2的IP地址（h1:10.0.0.1，h2:10.0.0.2），测试两台主机之间的网络连通性。


2.利用Wireshark工具，捕获拓扑中交换机与控制器之间的通信数据，对OpenFlow协议类型的各类报文（hello, features_request, features_reply, set_config, packet_in, packet_out等）进行分析，对照wireshark截图写出你的分析内容。

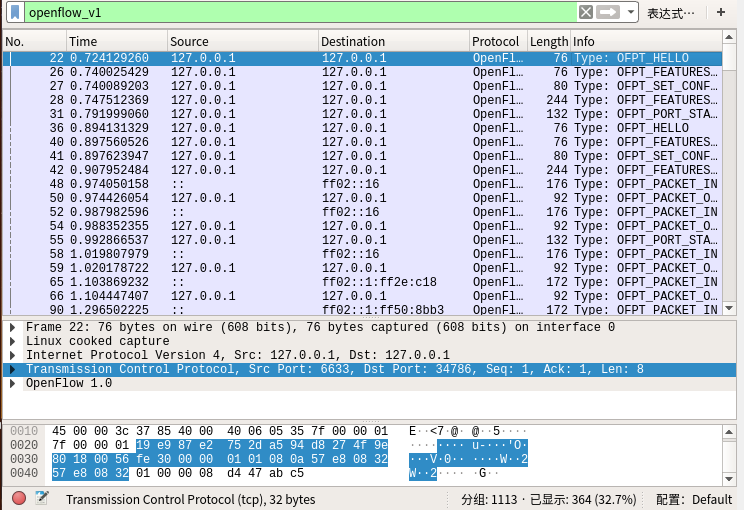

控制器6633端口（我最高能支持OpenFlow 1.0）---> 交换机34786端口

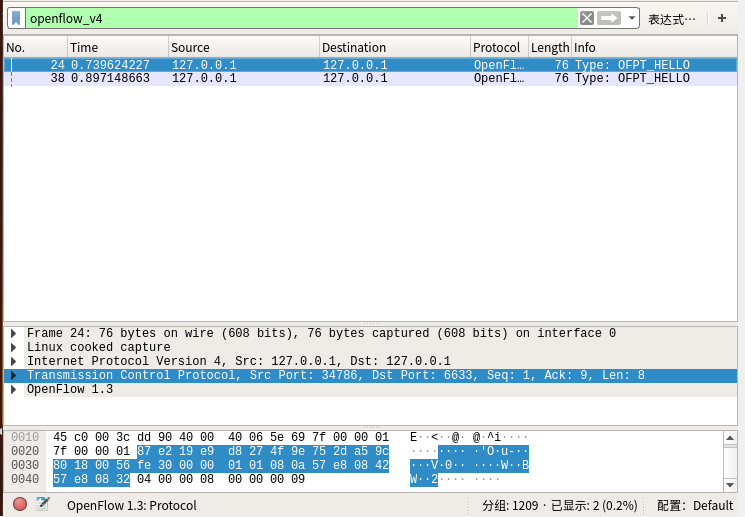

交换机34786端口（我最高能支持OpenFlow 1.3）---> 控制器6633端口


双方建立连接，使用OpenFlow 1.0

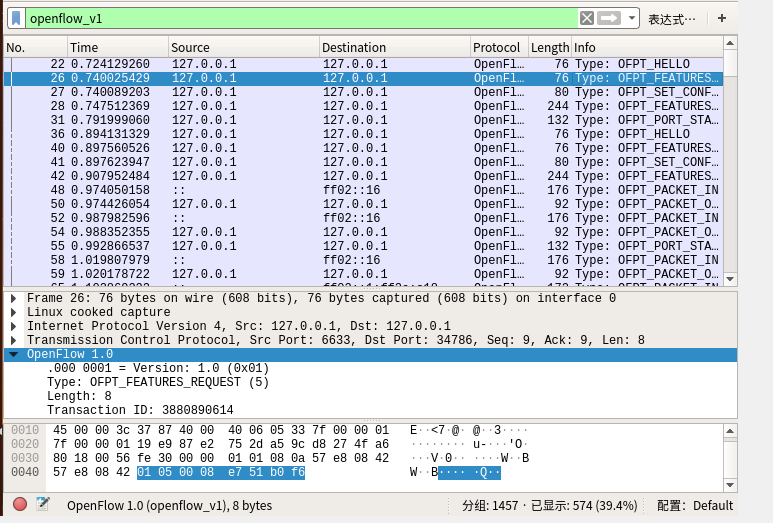

features_request

控制器6633端口（我需要你的特征信息） ---> 交换机34786端口


features_reply

交换机34786端口（这是我的特征信息，请查收）---> 控制器6633端口


Features 消息包括 OpenFlow Header 和 Features Reply Message Features Reply Message结构

struct ofp_switch_features
{
    struct ofp_header header;
    uint64_t datapath_id; /*唯一标识 id 号*/
    uint32_t n_buffers; /*交缓冲区可以缓存的最大数据包个数*/
    uint8_t n_tables; /*流表数量*/
    uint8_t pad[3]; /*align to 64 bits*/
    uint32_t capabilities; /*支持的特殊功能，具体见 ofp_capabilities*/
    uint32_t actions; /*支持的动作，具体见 ofp_actions_type*/
    struct ofp_phy_port ports[0]; /*物理端口描述列表，具体见 ofp_phy_port*/
};

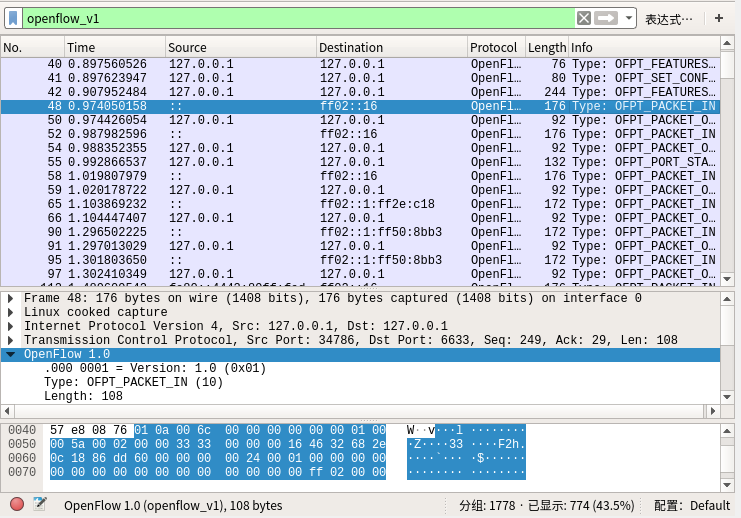

packet_in

交换机34786端口（有数据包进来，请指示）--- 控制器6633端口


Packet_in的结构

struct ofp_packet_in
{
    struct ofp_header header;
    uint32_t buffer_id; /*Packet-in消息所携带的数据包在交换机缓存区中的ID*/
    uint16_t total_len; /*data字段的长度*/
    uint16_t in_port; /*数据包进入交换机时的端口号*/
    uint8_t reason; /*发送Packet-in消息的原因，具体见 ofp_packet_in_reason*/
    uint8_t pad;
    uint8_t data[0]; /*携带的数据包*/
};

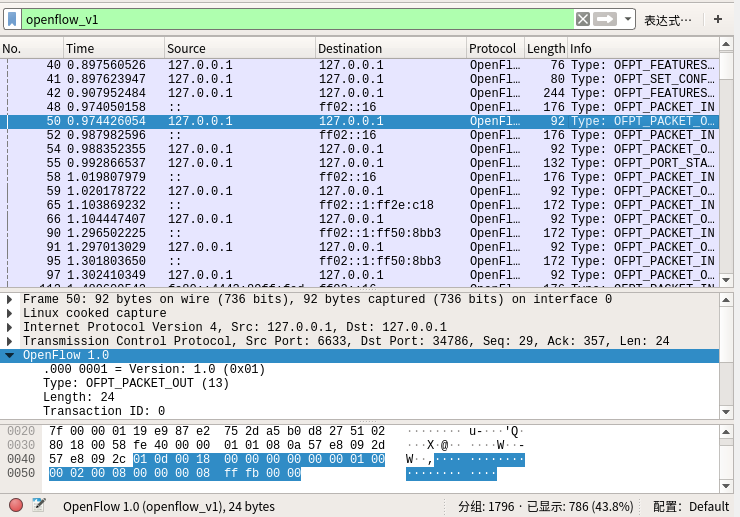

Packet_out的结构

struct ofp_packet_out
{
    struct ofp_header header;
    uint32_t buffer_id; /*交换机缓存区id，如果为-1则指定的为packet-out消息携带的data字段*/
    uint16_t in_port; /*如果buffer_id为‐1，并且action列表中指定了Output=TABLE的动作,in_port将作为data段数据包的额外匹配信息进行流表查询*/
    uint16_t actions_len; /*action列表的长度，可以用来区分actions和data段*/
    struct ofp_action_header actions[0]; /*动作列表*/
    uint8_t data[0]; /*数据缓存区，可以存储一个以太网帧，可选*/
};
