Cryptsetup加密存储设备之二（Android篇）

众所周知，Android系统基于Linux内核，虽然Google Android已经对Linux Kernel作了很多修改，但是底层的基本架构与Linux基本一致。

  在Linux系统中，对设备管控基于Device Mapper机制实现，在Android系统中，也是基于此种机制实现系统对设备的操作。通过查看Android官方文档中的描述”This is because the encryption is done by the dm-crypt layer in the kernel, which works at the block device layer“，可以知道Android系统与2.6以后的Linux Kernel一样也是在block层工作，通过Device Mapper机制中的dm-crypt实现。

在了解了Android系统与Linux系统类似之后，接下来就可以正式进入今天的主题Andorid系统上使用Cryptsetup加密存储设备，主要是对Android系统中挂载的SdCard进行加密。由于Google对Linux Kernel的阉割修改，Linux系统中的很多功能Android系统不能直接支持，所以我们可以通过adb调试，将所需要的功能编译之后push进入Android Kernel，并添加可执行权限，那么我们所需要的功能就可以在Android系统中使用了。本次所介绍的方法就是基于此种思路。

1 PC通过adb连接Android系统，我这里使用的Win7+Android AVD，emulator 一个Android系统之后，就可以直接通过adb shell连接，至于其他连接方式这里不作介绍，有疑问的读者可以通过查阅其他资料解决，网上此类资料很多。

2 使用如下命令挂载Android系统/system，并添加可读写权限。

adb shell mount -o remount,rw /system

无报错说明命令/system挂载成功。我第一次挂载时，命令无效，通过重启Android AVD成功解决。

3 将已经编译好的cryptsetup通过adb shell push到Android系统中。我的cryptsetup放在当前DOS所在路径下，所以可以直接输入文件名push，其他路径下可以在cryptsetup前加入系统绝对路径，如 adb push C:/users/moonsea/desktop/android/cryptsetup /system/bin。

adb push cryptsetup /system/bin

4 接下来可以通过adb连接Android系统。

adb shell

5 adb连接Android系统后，运行cryptsetup命令可以发现系统提示没有可执行权限，所以需要需要进入/system/bin文件夹下给cryptsetup添加可执行权限。

cd /system/bin
chmod 755 cryptsetup

成功添加可执行权限之后，运行如下命令可以看到Linux环境中相同的运行提示，说明cryptsetup已经push成功。

cryptsetup --help

6 与Linux系统一样，接下来就是要查看挂载的SdCard的设备号了。Android系统中已经没有fdisk -l命令了，所以只能通过其他方式查看，我是通过通过查看文件来确定设备号的，而且在Android系统中设备号一般为“179:0”这种形式，与Linux系统下“/dev/sdb4”不同，两者的具体区别可以参见这篇BLOG。

cd /dev/block/vold

ls

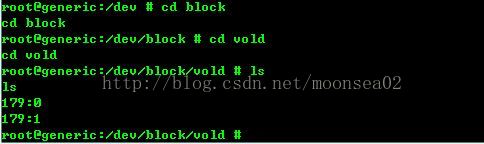

如果初次启动的话，这里可能只能查看到一个设备号，即只有一个“179：0”这种形式，我是通过在Android系统中先将SdCard卸载掉，然后重新挂载，再ls查看当前目录下的文件，可以看到这里新增了一个设备号，我的是“179：1”，如下图所示。如果仍然在该目录下查看不到多个设备号，可以尝试将SdCard通过Android系统重新格式化再挂载一下。

7 现在已经得到了要进行加密的设备号，接下来就可以对设备进行加密了。具体的加密过程与Linux系统下类似，这里只进行简单介绍，具体说明可以参见我的另一篇BLOG——Cryptsetup加密存储设备之一（Linux篇）。

cryptsetup -y create myEncryptedFilesystem /dev/block/vold/179:1 //建立myEncryptFilesystem逻辑设备

输入加密密码进行设备加密，然后切换到mapper目录下查看新建的逻辑设备

cd /dev/mapper

ls

在这里可以查看到刚才新建的myEncryptedFilesystem，接下来可以对myEncryptedFilesystem格式化建立文件系统

mkfs.ext3 /dev/mapper/myEncryptedFilesystem  //文件系统创建为ext3文件系统

文件系统创建后，创建相应的挂载点进行挂载就可以使用了，因为我们一开始只挂载了/system文件夹的可读写权限，所以这里在该目录下创建挂载目录

cd /system
mkdir myfilesystem
mount /dev/mapper/myEncryptedFilesystem /system/myfilesystem

现在加密的文件系统已经创建成功了，接下来就可以进行使用了。
