ReadyValid通信接口。通信的双方为数据的生产者（Producer）和消费者（Consumer）。



通信协议：

1. Producer有数据要发送，则把Valid位置位为1；

2. Consumer准备好接收了，则把Ready为置位为1；

3. Producer发现Ready为1后，开始发送数据；

4. Producer发送完成后，把Valid置位为0；

5. 不排除Producer在等待一定时间后，未等到Ready置位，而把Valid清除；

6. Ready和Valid没有先后关系；



参考链接：

https://github.com/freechipsproject/chisel3/blob/master/src/main/scala/chisel3/util/Decoupled.scala

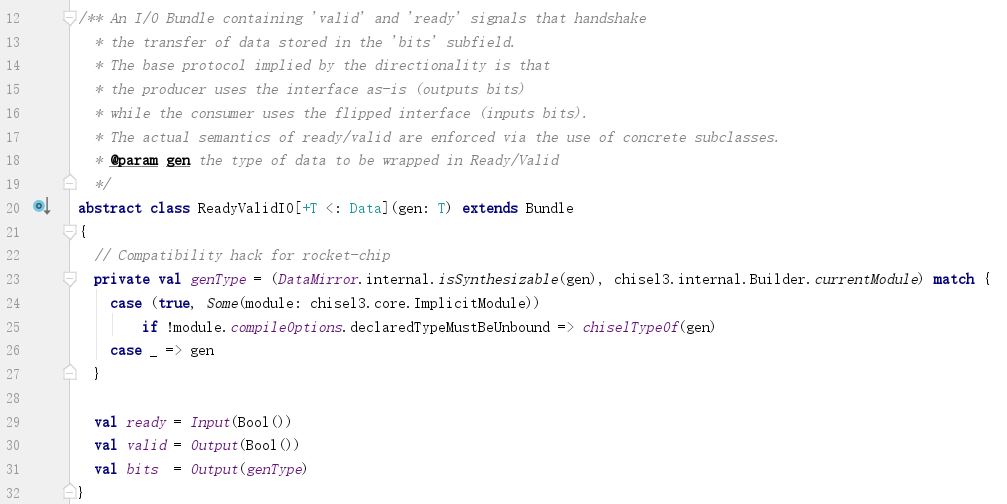

1. ReadyValidIO



这是一个用户自定义的数据类型，继承自Bundle。

​​



其中：ready/valid分别代表ready和valid位；bits代表要传递的数据；

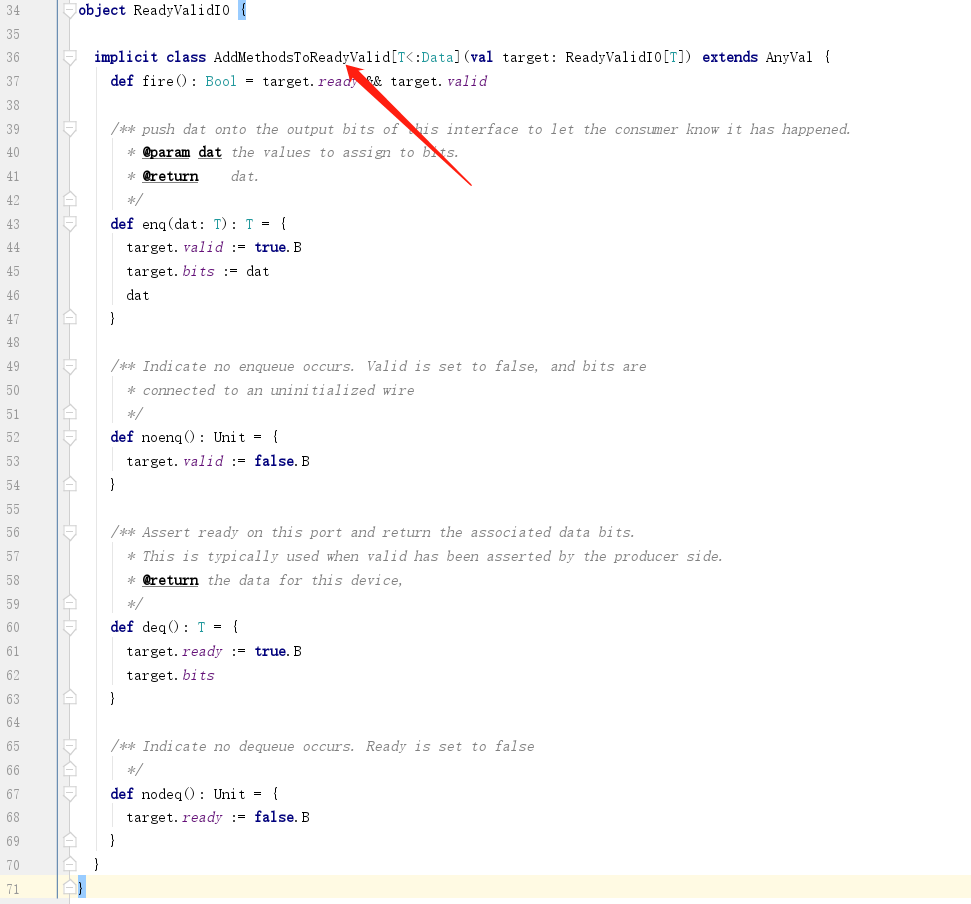

伴生对象object ReadyValidIO内部定义了一个隐式内部类，用于向ReadyValidIO类添加方法。

​​



类的名字就叫做AddMethodsToReadyValid，已经表达了这个类的用意。与直接把这些方法定义到ReadyValidIO类中是等效的。这种定义隐式类的方法，是一种为现有类扩展方法的机制。



这四个方法代表了针对ReadyValidIO的四种操作，一种状态：

a. 有数据要发：enq()

b. 数据发完（无数据要发）: noenq()

c. 有数据要收：deq()

d. 数据收完（无数据要收）：nodeq()

e. 正在发送状态：fire()

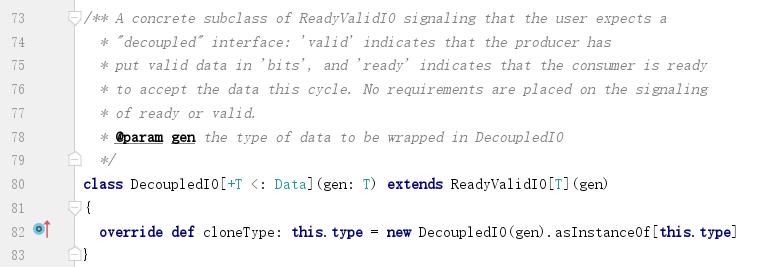

2. Decoupled



​​

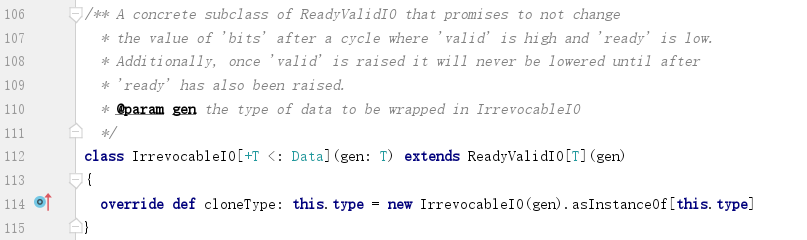

3. Irrevocable



​​

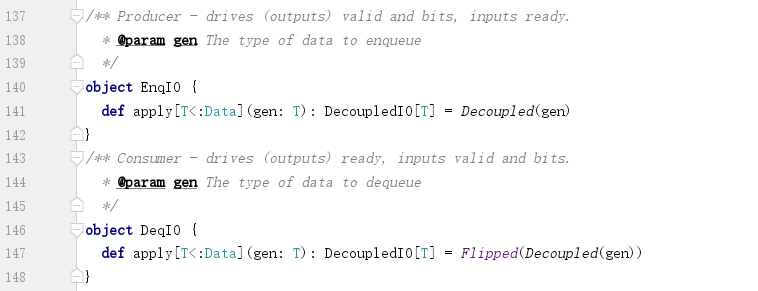

4. EnqIO/DeqIO



​​



EnqIO创建Producer侧的接口；DeqIO创建Consumer一侧的接口。Flipped是把方向反转的意思。



EnqIO的方向如下：

​​

这个方向是以Producer的角度来定义的。



DeqIO的方向为:

a. ready为Output;

b. valid为Input;

c. bits为Input；

这是以Consumer的角度来定义的。
