1.DR模式（直接路由模式:Virtual Server via Direct Routing）
DR模式是通过改写请求报文的目标MAC地址，将请求发给真实服务器的，而真实服务器响应后的处理结果直接返回给客户端用户。同TUN模式一样，
DR模式可以极大的提高集群系统的伸缩性。而且DR模式没有IP隧道的开销，对集群中的真实服务器也没有必要必须支持IP隧道协议的要求。但是要求调
度器LB与真实服务器RS都有一块网卡连接到同一物理网段上，必须在同一个局域网环境。DR模式是互联网使用比较多的一种模式。
DR模式原理图：
LVS-DR数据流向图
DR模式原理过程简述：
如下图：当客户端请求VIP时，会将请求先发给Director（调度器），调度器发现请求的是一组集群服务，根据调度算法将这一请求转发给RealServer，
注意在转发的过程中，仅仅是修改了数据报文中的MAC地址，所以这也是为什么我们要求DR和RS必须在同一个物理网络内，就是为了保证可以通过修改MAC
地址而进行数据报文的转发。当RealServer处理请求，响应数据，发送响应数据给客户端，按理说此时的数据包的源IP为RIP,目标IP为CIP,虽然能找到客户端，
但是客户端是不收该数据包的，因为并没有请求该RIP ，现在的做法就是进行IP欺骗，即就是修改源 IP 为 VIP，但是不可以将VIP设置在出口网卡上,否则会响
应客户端的arp request,造成client/gateway arp table紊乱，以至于整个load balance都不能正常工作。要在lo接口上配置VIP，并将此 VIP 屏蔽，但是出去时候
的数据包被路由转换，转换后的 IP不再是 VIP，所以要重新设置路由。
另外关于各服务器网络的配置，首先每个服务有一个独立网卡即可。在DR上将DIP配置eth0上，将VIP配置在网络别名上，这样是为了以后调度器做高可用
方便VIP做IP地址飘移。在各RS上同样需要配置好VIP，这样个RS就可以直接响应Client，而不需要再经过DR，但是一个物理网络之内是不允许有多个同名IP的，
所以需要修改RS的内核参数，并且将VIP配置在LO上，让其保留VIP但是不允许对外进行广播，这样从RS出去的报文源地址就是VIP，当然这需要从真实的物理
网卡出去，所以必须加一条路由，让访问VIP的数据包请求，对其响应的是配置了VIP的网卡，这样响应出去的报文源地址就是VIP，可以被Client接受。
2.下面对LVS-DR的配置参数

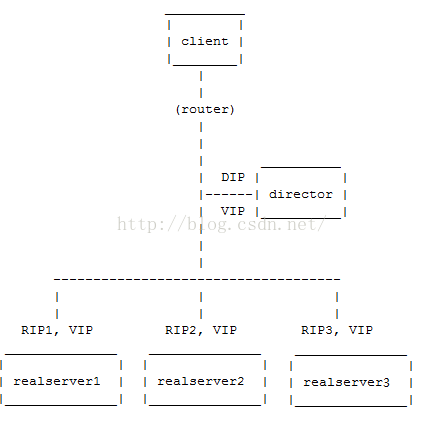

在如上图的VS/DR应用模型中（所有机器都在同一个物理网络），所有机器（包括Director和RealServer）都使用了一个额外的IP地址，即VIP。
当一个客户端向VIP发出一个连接请求时，此请求必须要连接至Director的VIP，而不能是RealServer的，因为LVS的主要目标就是要Director负责
调度这些连接请求至RealServer的。因此，在Client发出至VIP的连接请求后，只能由Director将其MAC地址响应给客户端（也可能是直接与Director连
接的路由设备），而Director则会相应的更新其ipvsadm table以追踪此连接，而后将其转发至后端的RealServer之一。
3.配置一台LVS负载均衡服务器
3.1.主机列表
|
Node1 |
DIP:192.168.232.201 |
VIP:192.168.232.206 |
集群服务器 |
|
|
Node2 |
RIP:192.168.232.200 |
VIP:192.168.232.206 |
RS，apache |
|
|
Node3 |
RIP:192.168.232.204 |
VIP:192.168.232.206 |
RS，apache |
3.2.配置拓扑如下图：
3.2.Lvs DR模式集群步骤
1. 找一台主机192.168.232.201作为DR（虚拟集群服务器），安装ipvsadm
yum -y install ipvsadm
2.在DR设置两个IP地址：DIP要配置在接口上，VIP要配置在网卡接口别名上
a) DIP: 192.168.232.201 ,设置静态ID
b) VIP:192.168.232.206 , ifconfig eth0:1 192.168.232.206/24
3.在多台RS( apeche或者tomcat )上面的配置：RIP要配置在接口上，VIP要配置在lo的别名上，定义内核参数，禁止响应对VIP的ARP广播请求（先配置，再绑定VIP）
a) 两台RS的RIP设置：静态设置192.168.232.200 192.168.232.204
b) 修改报文源IP的设置，需要设置内核参数
echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
c) 在两台机器（RS）上，设置网卡的别名192.168.232.206，此时绑定的网络接口不进行对外通信，所以VIP绑定在lo的别名上
ifconfig lo:0 192.168.232.206 netmask 255.255.255.255 broadcast 192.168.232.206（子网掩码错误，好处是永远不进行对外通信）
d) 在两台机器（RS）上，添加一个路由：route add -host 192.168.232.206 dev lo:0 确保如果请求的目标IP是$VIP，那么让出去的数据包的源地址
也显示为$VIP
4.DR上需要加一个路由设置：route add -host 192.168.232.206 dev eth0:1 （该步我省略了）
5.在RS 检查web服务是否正常
6.在DR上使用ipvsadm添加集群服务：使用Ipvsadm命令管理集群服务
6.1：首先添加了一个集群服务：ipvsadm -A -t 192.168.232.206:80 -s wlc 注意：修改端口一致
6.2：在当前的集群服务中添加RS1：ipvsadm -a -t 192.168.232.206:80 -r 192.168.232.200 -g -w 1
6.3：在当前的集群服务中添加RS2：ipvsadm -a -t 192.168.232.206:80 -r 192.168.232.204 -g -w 1
7.使用VIP进行访问：
DR模式小结：
1、通过在调度器LB上修改数据包的目的MAC地址实现转发，端口不改变。意味着发送到RS上时的端口还是原来的端口，如果在RS上安装了Tomcat，那么
Tomcat的端口也应该是和前面的端口一致，注意源地址仍然是CIP，目的地址仍然是VIP地址。
2、请求的报文经过调度器，而RS响应处理后的报文无需经过调度器LB，因此并发访问量大时使用效率很高（和NAT模式比）
3、因为DR模式是通过MAC地址改写机制实现转发，因此所有RS节点和调度器LB只能在一个局域网里面
4、RS主机需要绑定VIP地址在LO接口上，并且需要配置ARP抑制。
5、RS节点的默认网关不需要配置成LB，而是直接配置为上级路由的网关，能让RS直接出网就可以。
6、由于DR模式的调度器仅做MAC地址的改写，所以调度器LB就不能改写目标端口，那么RS服务器就得使用和VIP相同的端口提供服务。
参考：https://blog.csdn.net/brad_chen/article/details/47807281
