最近刚刚完毕了一个追踪功能的小车。大体功能例如以下：小车能通过网线给电脑传图（抱歉。临时没搞wifi驱动）。并在电脑端通过鼠标选中待跟踪的目标，然后小车就開始追踪。由于追踪框有缩放功能。所以也能推断物体离的远近（否则也就不能实现追踪了）。

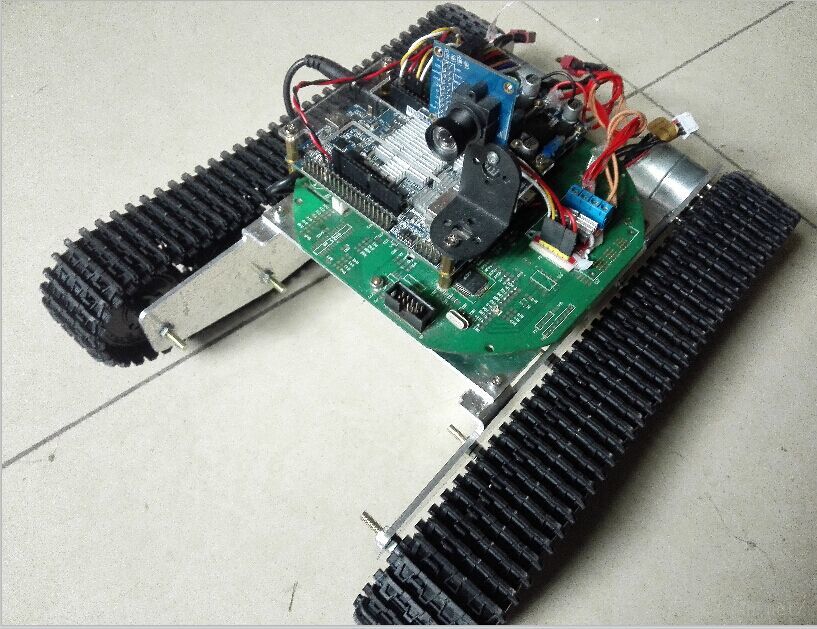

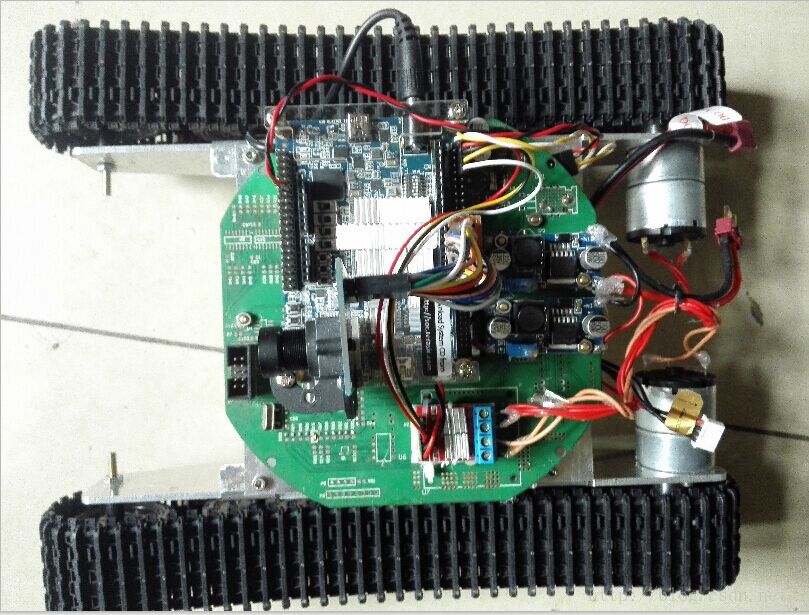

首先上图，小车车身：

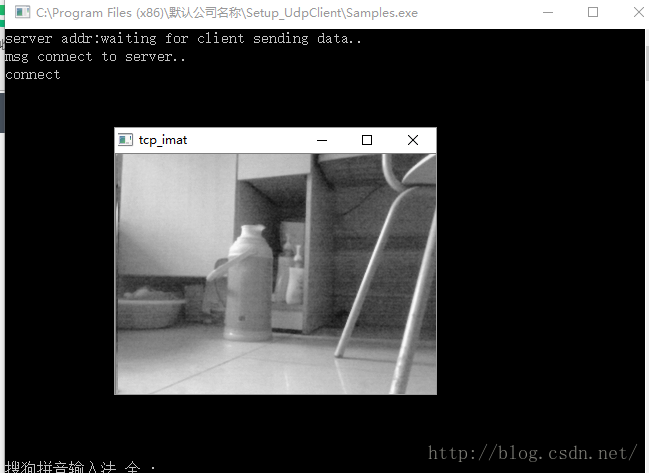

电脑端图传显示界面：

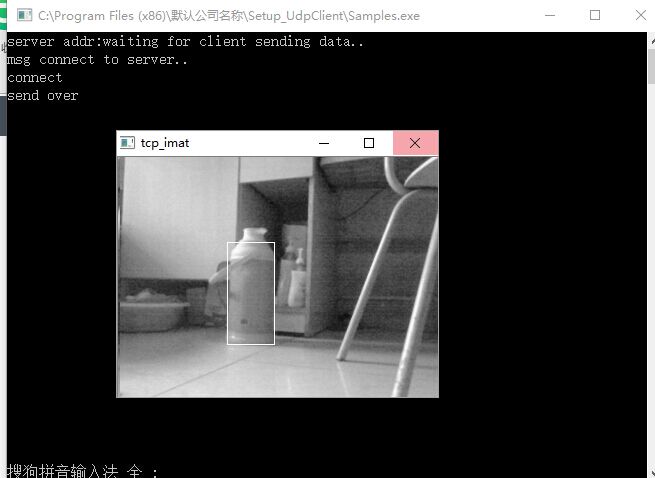

鼠标选中待跟踪区域后，显示了一个跟踪框：

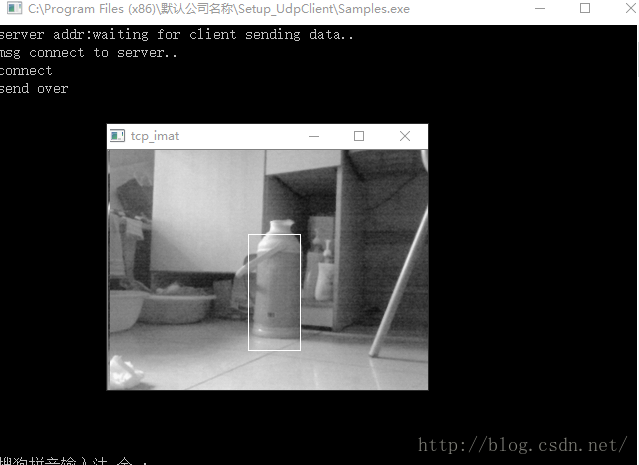

小车运动后。方框仍然追踪先前选中的物体：
接下来是技术的介绍
主控核心：採用Altera公司的SoC芯片，结合了FPGA和一块双核Cortex-A9处理器。和Xilinx的Zynq架构上类似，开发流程也非常类似。
小车驱动板：採用双L9110S芯片的电机驱动模块。发热少，但电流小。导致小车马力不太足，但在平地上够了。
摄像头：採用OV7725摄像头，这个摄像头640*480分辨率下帧率60帧，但缺点是画质有点差，转接线稍长噪声就大。但手上仅仅有这个摄像头了。仅仅能用它。

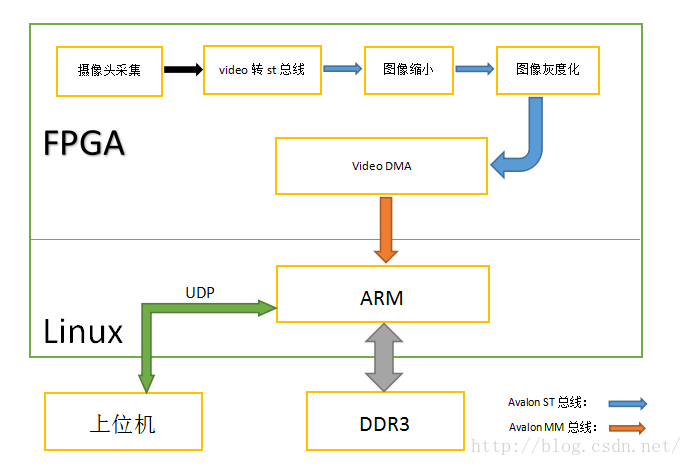

片上系统架构。如图：
系统主控还是ARM端，它嵌了Linux操作系统。上电首先载入VDMA的驱动（实际上就是分配可用的DDR缓存区）。FPGA部分採集摄像头的初始像素。完毕RGB像素的拼接，经过ST模块转换成ST总线，经过图像缩小、灰度化，进入到VDMA。此处的VDMA就是一个ST总线转MM（memory map），由于ARM端的DDR控制器和FPGA端的接口就是MM总线。FPGA端和ARM端通过VDMA能够共用一片内存。这样FPGA预处理后的图像就能够给ARM端接着处理。
Linux部分跑了一个TLD的追踪算法，关于TLD的算法原理本人水平有限，只是多介绍。推荐看这人的博客：http://blog.csdn.net/zouxy09/article/details/14222605。TLD的框架就是追踪、检測、学习三者一体。对于长时间的目标追踪，效果非常好，缺点就是速度慢。本人在TLD的代码里，将检測窗体数量。以及学习样本库的数量做了些限制，达到了一定程度上提高帧率的目的。
Linux端通过网线给电脑传输图像，而且电脑也能够通过鼠标画框。将框的信息发给ARM。协议是UDP。
终于。小车追踪效果比预想的差一点，主要原因有两个：1.摄像头画质实在较差，而且摄像头不能自己主动变焦。导致画面模糊的情况下easy丢失目标；2.帧率，眼下也就3~5帧的水平。
继续优化TLD算法，等到效果再好一些。就拍视频。
